Calcul de la Résistance d’un Conducteur Ohmique

Calcul de la Résistance d’un Conducteur Ohmique

Contexte : Les lois fondamentales de l'électricité.

En électricité, la résistance est une grandeur fondamentale qui caractérise la capacité d'un matériau à s'opposer au passage du courant électrique. Comprendre comment la calculer est essentiel pour concevoir tout circuit, du plus simple (une ampoule) au plus complexe (un microprocesseur). Cet exercice vous guidera à travers deux méthodes pour déterminer la résistance d'un fil de cuivre : l'une basée sur ses propriétés géométriques et matérielles (sa résistivitéLa résistivité (ρ) est une propriété intrinsèque d'un matériau qui mesure sa capacité à résister au courant électrique. Un matériau avec une faible résistivité est un bon conducteur (ex: cuivre), tandis qu'un matériau à haute résistivité est un isolant (ex: verre).), l'autre sur une mesure expérimentale en utilisant la célèbre Loi d'OhmÉnoncée par Georg Ohm, cette loi stipule que la tension (U) aux bornes d'un conducteur ohmique est proportionnelle à l'intensité du courant (I) qui le traverse. La constante de proportionnalité est la résistance (R). Formule : U = R × I..

Remarque Pédagogique : Cet exercice illustre un principe clé en sciences physiques : la validation croisée. Nous allons calculer une même grandeur (la résistance R) de deux manières différentes : une approche théorique (avec la formule de la résistivité) et une approche expérimentale (avec la loi d'Ohm). Comparer les deux résultats nous permet de valider notre modèle et de réfléchir aux sources d'incertitudes.


Objectifs Pédagogiques

  • Calculer l'aire de la section (surface) d'un fil cylindrique.
  • Appliquer la deuxième loi d'Ohm pour calculer la résistance à partir de la résistivité et des dimensions.
  • Appliquer la première loi d'Ohm (\(U=RI\)) pour calculer la résistance à partir de mesures électriques.
  • Comparer des résultats théoriques et expérimentaux et analyser les écarts.
  • Maîtriser les unités et les conversions (mm en m, mm² en m²).

Données de l'étude

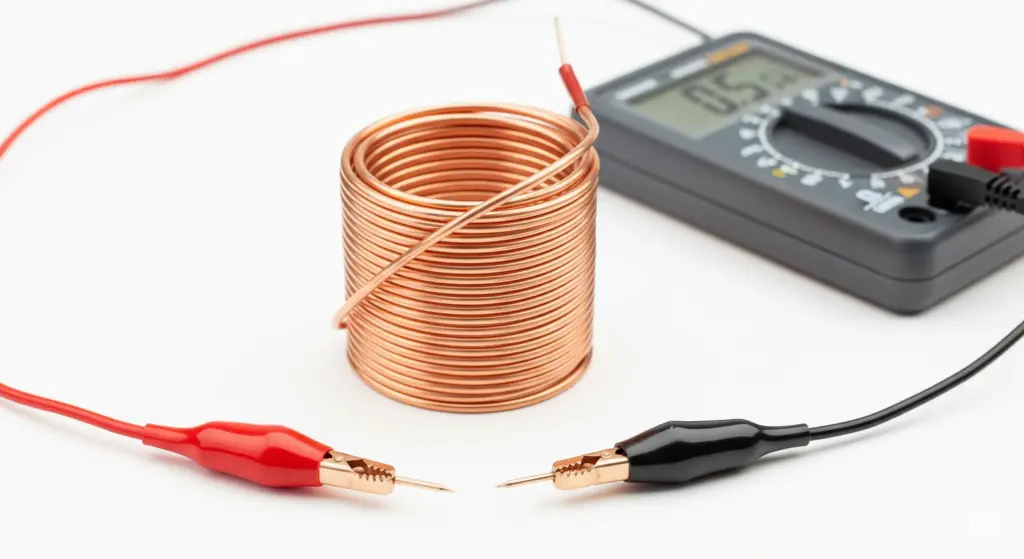

On souhaite déterminer la résistance d'une bobine de fil de cuivre. Pour cela, on dispose de ses caractéristiques géométriques et on réalise un montage électrique simple pour mesurer la tension à ses bornes et le courant qui la traverse.

Schéma du montage et du conducteur
G A R = ? V L d
Paramètre Symbole Valeur Unité
Longueur du fil \(L\) 2,0 \(\text{m}\)
Diamètre du fil \(d\) 0,50 \(\text{mm}\)
Résistivité du cuivre \(\rho\) 1,7 x 10-8 \(\Omega \cdot \text{m}\)
Tension mesurée \(U\) 5,0 \(\text{V}\)
Courant mesuré \(I\) 2,9 \(\text{A}\)

Questions à traiter

  1. Calculer l'aire de la section \(S\) du fil de cuivre en mètres carrés (m²).
  2. En utilisant la résistivité, calculer la valeur théorique de la résistance \(R_{\text{théo}}\) du fil.
  3. En utilisant la loi d'Ohm et les mesures, calculer la valeur expérimentale de la résistance \(R_{\text{exp}}\).
  4. Comparer les deux valeurs de résistance et commenter l'écart éventuel.

Les bases de l'Électricité

Avant de plonger dans la correction, revoyons les deux lois fondamentales de cet exercice.

1. La Deuxième Loi d'Ohm (Loi de la Résistivité) :
Cette loi décrit comment la résistance d'un conducteur dépend de sa nature et de sa forme. La résistance \(R\) est proportionnelle à la longueur \(L\) du conducteur et inversement proportionnelle à l'aire de sa section \(S\). Le coefficient de proportionnalité est la résistivité \(\rho\), propre au matériau. \[ R = \rho \frac{L}{S} \] Où \(R\) est en Ohms (\(\Omega\)), \(\rho\) en Ohm-mètres (\(\Omega \cdot \text{m}\)), \(L\) en mètres (m) et \(S\) en mètres carrés (m²).

2. La Première Loi d'Ohm (Caractéristique d'un conducteur ohmique) :
Cette loi relie la tension, le courant et la résistance dans un circuit. Pour un conducteur dit "ohmique", la tension \(U\) à ses bornes est directement proportionnelle à l'intensité \(I\) du courant qui le traverse. \[ U = R \times I \] Où \(U\) est en Volts (V), \(R\) en Ohms (\(\Omega\)) et \(I\) en Ampères (A). C'est la relation la plus célèbre en électricité.


Correction : Calcul de la Résistance d’un Conducteur Ohmique

Question 1 : Calculer l'aire de la section (S)

Principe (le concept physique)

Le fil est un cylindre. Le courant électrique circule à travers sa section, qui est un disque. L'aire de cette section (aussi appelée surface) est cruciale car, à longueur et matériau égaux, un fil plus "gros" (avec une plus grande section) laissera passer le courant plus facilement, et aura donc une résistance plus faible.

Mini-Cours (approfondissement théorique)

L'aire d'un disque est une formule géométrique de base : \(S = \pi \cdot r^2\). Comme les données techniques fournissent souvent le diamètre (\(d\)) plutôt que le rayon (\(r\)), il est courant d'utiliser la relation \(r = d/2\). La formule devient alors \(S = \pi \cdot (d/2)^2\). Il est impératif de veiller à la cohérence des unités pour les calculs physiques.

Remarque Pédagogique (le conseil du professeur)

L'erreur la plus fréquente ici est une erreur de conversion. Le diamètre est donné en millimètres (mm) mais pour être cohérent avec la résistivité (en \(\Omega \cdot \text{m}\)), toutes les longueurs doivent être en mètres (m). Pensez à convertir le diamètre en mètres AVANT de faire le calcul de l'aire.

Normes (la référence réglementaire)

En physique et en ingénierie, le Système International (SI) est la norme. Pour l'électricité et la géométrie, cela implique d'utiliser les mètres (m) pour les longueurs, les mètres carrés (m²) pour les surfaces, les Volts (V), les Ampères (A) et les Ohms (\(\Omega\)).

Formule(s) (l'outil mathématique)

L'aire \(S\) d'un disque de diamètre \(d\) est :

\[ S = \pi \cdot \left(\frac{d}{2}\right)^2 \]
Hypothèses (le cadre du calcul)

On suppose que le fil a une section parfaitement circulaire et un diamètre constant sur toute sa longueur.

Donnée(s) (les chiffres d'entrée)
  • Diamètre du fil, \(d = 0,50 \, \text{mm}\)
Astuces(Pour aller plus vite)

Rappelez-vous que 1 mm = 10⁻³ m. Donc, 0,50 mm = 0,50 x 10⁻³ m = 5,0 x 10⁻⁴ m. Utiliser les puissances de 10 simplifie souvent les calculs et évite les erreurs avec les zéros.

Schéma (Avant les calculs)
Section Circulaire du Fil
d = 0,50 mmS = ?
Calcul(s) (l'application numérique)

1. Convertir le diamètre en mètres :

\[ \begin{aligned} d &= 0,50 \, \text{mm} \\ &= 0,50 \times 10^{-3} \, \text{m} \end{aligned} \]

2. Calculer l'aire de la section en m² :

\[ \begin{aligned} S &= \pi \cdot \left(\frac{0,50 \times 10^{-3} \, \text{m}}{2}\right)^2 \\ &= \pi \cdot (0,25 \times 10^{-3} \, \text{m})^2 \\ &\approx 3,14159 \cdot (6,25 \times 10^{-8} \, \text{m}^2) \\ &\approx 1,96 \times 10^{-7} \, \text{m}^2 \end{aligned} \]
Schéma (Après les calculs)
Aire de la Section Calculée
S ≈ 1,96x10⁻⁷ m²
Réflexions (l'interprétation du résultat)

L'aire est très petite, ce qui est normal pour un fil fin. Cette valeur sera cruciale pour la question suivante, car la résistance est inversement proportionnelle à cette surface : une petite surface implique une résistance plus élevée.

Points de vigilance (les erreurs à éviter)

Attention à ne pas oublier de diviser le diamètre par 2 pour obtenir le rayon, et à ne pas oublier de mettre le rayon au carré. Une autre erreur classique est de mal calculer le carré d'une puissance de dix : \((10^{-3})^2 = 10^{-6}\), pas \(10^{-9}\) ou \(10^{-5}\).

Points à retenir (permettre a l'apprenant de maitriser la question)
  • La section d'un fil est un disque d'aire \(S = \pi r^2\).
  • Toujours convertir les unités (mm en m) pour être cohérent avec le Système International.
  • Une petite erreur sur le diamètre a un grand impact sur l'aire (à cause du carré).
Le saviez-vous ? (la culture de l'ingénieur)

Dans les câbles à haute tension, on utilise parfois des conducteurs creux ou des faisceaux de plusieurs fils. Cela augmente la surface extérieure pour une même quantité de matériau, ce qui aide à dissiper la chaleur et à réduire les pertes d'énergie par "effet couronne", un phénomène de décharge électrique dans l'air.

FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
L'aire de la section du fil de cuivre est d'environ 1,96 x 10⁻⁷ m².
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Si le diamètre du fil était de 1,0 mm (deux fois plus grand), quelle serait la nouvelle aire en m² ?

Simulateur 3D : Diamètre et Section

Aire de la section (S) : 1.96e-7

Question 2 : Calculer la résistance théorique (Rthéo)

Principe (le concept physique)

La résistance d'un fil n'est pas seulement due au matériau, mais aussi à sa forme. La deuxième loi d'Ohm modélise cela : la résistance augmente avec la longueur \(L\) (plus de chemin à parcourir pour les électrons) et diminue avec l'aire de la section \(S\) (plus de place pour passer). La résistivité \(\rho\) est la "difficulté" de base du matériau lui-même.

Mini-Cours (approfondissement théorique)

La résistivité \(\rho\) est une propriété microscopique qui dépend de la structure atomique du matériau et de la température. Elle quantifie la fréquence des collisions entre les électrons (le courant) et les atomes du réseau cristallin. Plus il y a de collisions, plus la résistivité est élevée. La formule \(R = \rho L/S\) est une loi macroscopique qui relie cette propriété microscopique aux dimensions physiques de l'objet.

Remarque Pédagogique (le conseil du professeur)

Imaginez un couloir pour visualiser la résistance. La longueur du couloir est \(L\), sa largeur est \(S\), et l'encombrement (des obstacles, des gens) est \(\rho\). Il est plus difficile de traverser un couloir long (\(L\) grand), étroit (\(S\) petit) et encombré (\(\rho\) grand). La résistance électrique suit exactement la même logique.

Normes (la référence réglementaire)

La résistivité \(\rho\) est généralement donnée à une température de référence, souvent 20°C. Il est important de savoir que pour la plupart des conducteurs, la résistivité augmente avec la température, ce qui signifie que leur résistance augmente également lorsqu'ils chauffent.

Formule(s) (l'outil mathématique)

La deuxième loi d'Ohm :

\[ R = \rho \frac{L}{S} \]
Hypothèses (le cadre du calcul)

On suppose que la résistivité du cuivre est constante à 1,7 x 10⁻⁸ Ω·m, ce qui implique que le fil est à la température de référence (environ 20°C).

Donnée(s) (les chiffres d'entrée)
  • Résistivité, \(\rho = 1,7 \times 10^{-8} \, \Omega \cdot \text{m}\)
  • Longueur, \(L = 2,0 \, \text{m}\)
  • Aire de la section, \(S \approx 1,96 \times 10^{-7} \, \text{m}^2\) (du calcul Q1)
Astuces(Pour aller plus vite)

Faites un calcul d'ordre de grandeur avant de taper sur la calculatrice. \(\rho\) est de l'ordre de \(10^{-8}\), \(L\) est de l'ordre de 1, et \(S\) est de l'ordre de \(10^{-7}\). Le résultat devrait donc être de l'ordre de \(10^{-8} / 10^{-7} = 10^{-1}\), soit environ 0,1 \(\Omega\). Cela vous protège contre les grosses erreurs de saisie.

Schéma (Avant les calculs)
Paramètres Géométriques du Fil
L = 2,0 mS ≈ 1,96x10⁻⁷ m²ρ = 1,7x10⁻⁸ Ω·mR = ?
Calcul(s) (l'application numérique)

On applique directement la formule avec les valeurs en unités SI.

\[ \begin{aligned} R_{\text{théo}} &= \rho \frac{L}{S} \\ &= (1,7 \times 10^{-8} \, \Omega \cdot \text{m}) \frac{2,0 \, \text{m}}{1,96 \times 10^{-7} \, \text{m}^2} \\ &= \frac{3,4 \times 10^{-8}}{1,96 \times 10^{-7}} \, \Omega \\ &\approx 0,173 \, \Omega \end{aligned} \]
Schéma (Après les calculs)
Résistance Théorique Calculée
R ≈ 0,17 Ω
Réflexions (l'interprétation du résultat)

La résistance théorique du fil est très faible (0,173 Ω). C'est normal pour un court fil de cuivre, qui est un excellent conducteur. Cette faible valeur signifie qu'il faudra une tension très faible pour y faire passer un courant important.

Points de vigilance (les erreurs à éviter)

L'erreur principale serait d'utiliser des unités incohérentes, par exemple L en cm ou S en mm². Assurez-vous que tout est en mètres, mètres carrés, etc., comme l'unité de \(\rho\) (\(\Omega \cdot \text{m}\)) l'exige.

Points à retenir (permettre a l'apprenant de maitriser la question)
  • La résistance dépend de la longueur (\(L\)), de la section (\(S\)) et du matériau (\(\rho\)).
  • Formule clé : \(R = \rho L/S\).
  • Un bon conducteur (cuivre, argent) a une faible résistivité \(\rho\).
Le saviez-vous ? (la culture de l'ingénieur)

Les supraconducteurs sont des matériaux extraordinaires dont la résistivité tombe brusquement à zéro en dessous d'une certaine température critique. Un courant lancé dans une boucle supraconductrice pourrait y circuler éternellement sans perte d'énergie !

FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
La résistance théorique du fil de cuivre est d'environ 0,173 Ω.
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Si on utilisait un fil de nichrome (\(\rho \approx 1,1 \times 10^{-6} \, \Omega \cdot \text{m}\)) de mêmes dimensions, quelle serait sa résistance en \(\Omega\) ?

Simulateur 3D : Géométrie et Résistance

Résistance (R) : 0.173 Ω

Question 3 : Calculer la résistance expérimentale (Rexp)

Principe (le concept physique)

La loi d'Ohm (\(U=RI\)) est la relation fondamentale qui lie la tension, le courant et la résistance. Si on mesure deux de ces grandeurs, on peut en déduire la troisième. Dans une expérience, on impose généralement une tension \(U\) avec un générateur et on mesure le courant \(I\) qui en résulte avec un ampèremètre. Le rapport des deux nous donne directement la résistance du composant.

Mini-Cours (approfondissement théorique)

La représentation graphique de la tension \(U\) en fonction du courant \(I\) pour un conducteur ohmique est une droite qui passe par l'origine. C'est la "caractéristique" du dipôle. La pente de cette droite est égale à la résistance \(R\) (car \(U/I = R\)). Réaliser plusieurs mesures pour différents points (U,I) et calculer la pente moyenne est une méthode expérimentale robuste pour déterminer R.

Remarque Pédagogique (le conseil du professeur)

Cette méthode est purement "boîte noire". On ne se soucie pas de savoir si le composant est un fil, une résistance de carbone, etc. On applique une tension, on mesure un courant, et le rapport des deux nous donne sa résistance. C'est la façon la plus directe de mesurer une résistance en pratique.

Normes (la référence réglementaire)

Pour mesurer correctement, l'ampèremètre (qui mesure I) doit être branché en série dans le circuit, tandis que le voltmètre (qui mesure U) doit être branché en dérivation (en parallèle) aux bornes du composant à mesurer. Une inversion des branchements conduirait à des mesures erronées ou pourrait endommager les appareils.

Formule(s) (l'outil mathématique)

On part de la loi d'Ohm et on isole R :

\[ U = R \times I \quad \Rightarrow \quad R = \frac{U}{I} \]
Hypothèses (le cadre du calcul)

On suppose que les appareils de mesure (voltmètre, ampèremètre) sont idéaux et n'influencent pas le circuit. On suppose également que le composant a bien un comportement ohmique (sa résistance ne dépend pas du courant qui le traverse).

Donnée(s) (les chiffres d'entrée)
  • Tension mesurée, \(U = 5,0 \, \text{V}\)
  • Courant mesuré, \(I = 2,9 \, \text{A}\)
Astuces(Pour aller plus vite)

Assurez-vous que les unités sont bien des Volts et des Ampères. Si le courant était donné en milliampères (mA), il faudrait le convertir en Ampères (1 mA = 10⁻³ A) avant de faire le calcul pour obtenir un résultat en Ohms.

Schéma (Avant les calculs)
Mesures Expérimentales
U = 5,0 VI = 2,9 AR = ?
Calcul(s) (l'application numérique)

On applique directement la formule.

\[ \begin{aligned} R_{\text{exp}} &= \frac{U}{I} \\ &= \frac{5,0 \, \text{V}}{2,9 \, \text{A}} \\ &\approx 1,72 \, \Omega \end{aligned} \]
Schéma (Après les calculs)
Résistance Expérimentale Calculée
R ≈ 1,72 Ω
Réflexions (l'interprétation du résultat)

La valeur expérimentale de la résistance est de 1,72 Ω. Cette valeur est très différente de la valeur théorique (0,173 Ω) calculée précédemment. Un tel écart (un facteur 10 !) est significatif et sera analysé dans la prochaine question.

Points de vigilance (les erreurs à éviter)

Ne pas inverser U et I dans la formule. Une erreur commune est de calculer I/U au lieu de U/I. Rappelez-vous du "triangle de la loi d'Ohm" ou de la phrase "L'Union Fait la Résistance et l'Intensité" (U=RI) pour retrouver la bonne relation.

Points à retenir (permettre a l'apprenant de maitriser la question)
  • La loi d'Ohm est \(U = R \times I\).
  • On peut en déduire la résistance par \(R = U / I\).
  • C'est une méthode de mesure expérimentale directe.
Le saviez-vous ? (la culture de l'ingénieur)

Certains composants électroniques, comme les diodes ou les thermistances, ne suivent pas la loi d'Ohm. Leur résistance varie en fonction de la tension ou de la température. On les appelle des dipôles "non-linéaires" ou "non-ohmiques".

FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
La résistance mesurée expérimentalement est d'environ 1,72 Ω.
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Si pour une tension de 12 V, on mesurait un courant de 4 A, quelle serait la résistance en \(\Omega\) ?

Simulateur 3D : Loi d'Ohm

Courant calculé (I) : 2.91 A

Question 4 : Comparer les résistances et commenter

Principe (le concept physique)

La comparaison entre une valeur prédite par un modèle théorique (\(R_{\text{théo}}\)) et une valeur obtenue par une mesure expérimentale (\(R_{\text{exp}}\)) est au cœur de la démarche scientifique. Si les valeurs sont proches, le modèle est validé. Si elles sont très différentes, cela signifie qu'une de nos hypothèses est fausse ou qu'un phénomène non pris en compte est prépondérant.

Mini-Cours (approfondissement théorique)

L'écart relatif, calculé en pourcentage, est un bon outil pour quantifier la différence : \( \text{Ecart} (\%) = \frac{|R_{\text{exp}} - R_{\text{théo}}|}{R_{\text{théo}}} \times 100 \). Un faible écart (quelques %) peut être attribué aux incertitudes de mesure. Un écart très important, comme ici, signale une erreur systématique ou un problème dans les données de départ.

Remarque Pédagogique (le conseil du professeur)

Face à un tel écart, un scientifique ou un ingénieur doit se poser les bonnes questions. Est-ce que je me suis trompé dans mes calculs ? (Vérifier Q1 et Q2). Mes appareils de mesure sont-ils fiables ? Les données de l'énoncé sont-elles correctes ? Y a-t-il un phénomène physique que j'ai négligé ? C'est un excellent exercice de réflexion critique.

Normes (la référence réglementaire)

En métrologie (la science de la mesure), on associe toujours à un résultat une incertitude de mesure (ex: \(R = 1,72 \pm 0,05 \, \Omega\)). La comparaison de deux valeurs doit alors tenir compte de ces incertitudes pour déterminer si l'écart est statistiquement significatif ou non.

Formule(s) (l'outil mathématique)

Calcul de l'écart relatif :

\[ \text{Ecart} (\%) = \frac{|R_{\text{exp}} - R_{\text{théo}}|}{R_{\text{théo}}} \times 100 \]
Hypothèses (le cadre du calcul)

On va analyser les hypothèses faites précédemment pour trouver la source de l'écart. L'hypothèse la plus probable à remettre en cause est celle sur la longueur du fil.

Donnée(s) (les chiffres d'entrée)
  • Résistance théorique, \(R_{\text{théo}} \approx 0,173 \, \Omega\) (du calcul Q2)
  • Résistance expérimentale, \(R_{\text{exp}} \approx 1,72 \, \Omega\) (du calcul Q3)
Astuces(Pour aller plus vite)

Puisque \(R\) est proportionnelle à \(L\), si la résistance expérimentale est environ 10 fois plus grande que la théorique, il est très probable que la longueur réelle du fil soit 10 fois plus grande que la valeur de 2,0 m indiquée. Une bobine contient souvent une grande longueur de fil enroulé.

Schéma (Avant les calculs)
Comparaison des deux valeurs
R_théo0,17 ΩR_exp1,72 Ω
Calcul(s) (l'application numérique)

1. Calcul de l'écart :

\[ \begin{aligned} \text{Ecart} (\%) &= \frac{|R_{\text{exp}} - R_{\text{théo}}|}{R_{\text{théo}}} \times 100 \\ &= \frac{|1,72 - 0,173|}{0,173} \times 100 \\ &= \frac{1,547}{0,173} \times 100 \\ &\approx 894 \, \% \end{aligned} \]

2. Analyse de l'écart : Un écart de près de 900% ne peut pas s'expliquer par de simples incertitudes de mesure. L'hypothèse la plus probable est une erreur dans les données. Le composant est une "bobine de fil", sa longueur est donc bien supérieure à 2,0 m. On peut estimer la longueur réelle :

\[ \begin{aligned} L_{\text{réel}} &= L_{\text{énoncé}} \times \frac{R_{\text{exp}}}{R_{\text{théo}}} \\ &= 2,0 \, \text{m} \times \frac{1,72}{0,173} \\ &\approx 19,9 \, \text{m} \end{aligned} \]
Schéma (Après les calculs)
Conclusion de l'Analyse
Bobine de filL ≈ 20 mètres !
Réflexions (l'interprétation du résultat)

L'analyse de l'écart nous a permis de déduire que la longueur de fil dans la bobine est en réalité d'environ 20 mètres, et non 2 mètres. L'énoncé était volontairement piégé pour encourager la réflexion critique face à des résultats incohérents. C'est une compétence essentielle : les données ne sont pas toujours parfaites, et il faut savoir les questionner.

Points de vigilance (les erreurs à éviter)

Ne jamais conclure hâtivement qu'une expérience est "fausse" ou qu'une théorie "ne marche pas". Un grand écart est une information précieuse qui pointe vers une hypothèse incorrecte ou un facteur négligé. Toujours chercher une explication physique logique à l'écart observé.

Points à retenir (permettre a l'apprenant de maitriser la question)
  • Comparer les valeurs théoriques et expérimentales est fondamental.
  • Un grand écart signale souvent une erreur dans les hypothèses ou les données de départ.
  • L'analyse des écarts permet d'affiner la compréhension d'un phénomène.
Le saviez-vous ? (la culture de l'ingénieur)

L'effet Joule (l'échauffement d'une résistance) est parfois un effet indésirable (pertes dans les lignes électriques), mais il est aussi la base de nombreuses applications : radiateurs électriques, grille-pains, sèche-cheveux, ampoules à incandescence...

FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
L'écart entre la résistance théorique (0,173 Ω) et expérimentale (1,72 Ω) est de près de 900%, ce qui s'explique très probablement par une longueur de fil réelle d'environ 20 m et non 2 m.
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Si l'écart n'avait été que de 5%, quelle aurait été la valeur de Rexp en \(\Omega\) ?

Simulateur 3D : Effet Joule

Puissance dissipée (P) : 14.5 W


Outil Interactif : Lois de l'Électricité

Modifiez les caractéristiques du fil de cuivre et la tension pour voir leur influence sur le circuit.

Paramètres d'Entrée
20 m
0.50 mm
5.0 V
Résultats Clés
Résistance Calculée (Ω) -
Courant Résultant (A) -
Puissance Dissipée (W) -

Le Saviez-Vous ?

Georg Ohm (1789-1854), le physicien allemand qui a établi la fameuse loi U=RI, a eu beaucoup de mal à faire accepter ses travaux. Son approche mathématique de la physique était inhabituelle pour l'époque et ses collègues ont d'abord rejeté ses résultats. Il a fallu des années pour que l'importance de sa découverte soit reconnue et que l'unité de résistance, l'Ohm (\(\Omega\)), soit nommée en son honneur.


Foire Aux Questions (FAQ)

Qu'est-ce qu'un "conducteur ohmique" exactement ?

C'est un composant électrique dont la résistance est constante, quelle que soit la tension appliquée ou le courant qui le traverse (tant qu'il ne chauffe pas trop). Sa caractéristique U en fonction de I est une droite passant par l'origine. La plupart des fils et des résistances standards se comportent comme des conducteurs ohmiques dans leur plage d'utilisation normale.

Pourquoi le cuivre est-il si utilisé dans les fils électriques ?

Le cuivre offre un excellent compromis. Sa résistivité est très faible (seul l'argent est un meilleur conducteur à température ambiante, mais il est beaucoup plus cher). De plus, le cuivre est ductile (on peut facilement l'étirer en fils fins), résistant à la corrosion et relativement abondant, ce qui en fait le matériau de choix pour le câblage électrique.


Quiz Final : Testez vos connaissances

1. Si on remplace un fil de cuivre par un fil de fer (plus résistif) de mêmes dimensions, pour une même tension appliquée, le courant sera...

2. Pour diminuer de moitié la résistance d'un long fil, on peut...


Résistance (R)
Grandeur physique qui caractérise l'opposition d'un matériau au passage d'un courant électrique. Unité : Ohm (\(\Omega\)).
Loi d'Ohm
Relation fondamentale pour un conducteur ohmique : \(U = R \times I\), où U est la tension (en Volts) et I l'intensité du courant (en Ampères).
Résistivité (\(\rho\))
Propriété intrinsèque d'un matériau qui mesure sa capacité à s'opposer au courant. Unité : Ohm-mètre (\(\Omega \cdot \text{m}\)).
Section (S)
Surface de la coupe transversale d'un conducteur. Pour un fil, c'est l'aire du disque. Unité : mètre carré (\(\text{m}^2\)).
Calcul de la Résistance d’un Conducteur Ohmique

D’autres exercices de physique seconde:

Analyse de l’Inertie sur une Piste
Analyse de l’Inertie sur une Piste

Analyse de l’Inertie sur une Piste Analyse de l’Inertie sur une Piste Contexte : Pourquoi les objets résistent-ils au mouvement ? En physique, l'inertieTendance d'un objet à conserver sa vitesse (nulle ou non). C'est la "résistance" au changement de mouvement....

Étude d’une onde sonore
Étude d’une onde sonore

Étude d’une Onde Sonore Étude d’une Onde Sonore Contexte : Visualiser l'invisible. Le son est une onde qui se propage dans un milieu matériel, comme l'air, mais elle est invisible à nos yeux. Pour l'étudier, les physiciens utilisent des outils comme le microphone, qui...

Analyse d’un Concert en Plein Air
Analyse d’un Concert en Plein Air

Analyse d’un Concert en Plein Air Analyse d’un Concert en Plein Air Contexte : La physique du son dans notre quotidien. Un concert en plein air est un excellent laboratoire pour étudier la propagation des ondes sonores. De la vitesse du son qui crée un décalage entre...

La force du vent sur un voilier
La force du vent sur un voilier

Physique : La Force du Vent sur un Voilier La Force du Vent sur un Voilier Contexte : Le voilier, un moteur à vent. Depuis des millénaires, l'humanité utilise la force du vent pour se déplacer sur les mers. Un voilier est une formidable machine qui transforme...

Calcul du Grandissement de l’image
Calcul du Grandissement de l’image

Calcul du Grandissement de l’Image en Optique Calcul du Grandissement d'une Image Contexte : L'optique, la science de la vision et des images. En optique géométrique, le grandissement transversalLe grandissement (γ) est un nombre sans dimension qui compare la taille...

Propriétés des Ondes Mécaniques sur l’Eau
Propriétés des Ondes Mécaniques sur l’Eau

Propriétés des Ondes Mécaniques sur l’Eau Propriétés des Ondes Mécaniques sur l’Eau Contexte : L'étude des vagues, de la simple ride à la houle océanique. Les ondes sont partout autour de nous : le son, la lumière, et même les vagues à la surface de l'eau. En...

Calcul de la poussée d’Archimède
Calcul de la poussée d’Archimède

Calcul de la Poussée d’Archimède en Physique Calcul de la Poussée d’Archimède Contexte : Pourquoi les bateaux flottent-ils ? La flottabilité est un phénomène que nous observons tous les jours, que ce soit avec un bateau sur l'eau ou un ballon dans l'air. Ce principe...

Calcul de la vitesse d’un parachutiste
Calcul de la vitesse d’un parachutiste

Calcul de la Vitesse d’un Parachutiste en Physique Calcul de la Vitesse d’un Parachutiste Contexte : L'équilibre des forces dans la chute libre. En dynamique, l'étude de la chute d'un objet est un cas d'école. Lorsqu'un parachutiste saute d'un avion, il est soumis à...

Calcul de la Résultante des Forces
Calcul de la Résultante des Forces

Calcul de la Résultante des Forces en Physique Calcul de la Résultante des Forces Contexte : La statique du solide, un pilier de la physique. En physique, et plus particulièrement en mécanique, il est essentiel de comprendre comment plusieurs forces agissant sur un...

Évaluation de la Pollution Atmosphérique
Évaluation de la Pollution Atmosphérique

Évaluation de la Pollution Atmosphérique Évaluation de la Pollution Atmosphérique Contexte : La Pollution AtmosphériquePrésence dans l'air de substances nuisibles à la santé humaine et à l'environnement.. La surveillance de la qualité de l'air est un enjeu majeur de...

Vitesse de Propagation d’une Onde Sismique
Vitesse de Propagation d’une Onde Sismique

Vitesse de Propagation d’une Onde Sismique Vitesse de Propagation d’une Onde Sismique Contexte : L'étude des ondes sismiquesOndes qui se propagent à travers la Terre suite à un séisme, un glissement de terrain ou une explosion.. Lorsqu'un séisme se produit, il libère...

Temps et Vitesse pour un Parachutiste
Temps et Vitesse pour un Parachutiste

Temps et Vitesse pour un Parachutiste Temps et Vitesse pour un Parachutiste Contexte : La mécanique du vol. Un parachutiste saute d'un avion à haute altitude. Son mouvement est gouverné par deux forces principales : son poidsLa force de gravité exercée par la Terre...

Perturbation le long d’une corde
Perturbation le long d’une corde

Perturbation le long d’une corde Perturbation le long d’une corde Contexte : L'onde progressiveUne onde progressive est le phénomène de propagation d'une perturbation dans un milieu, sans transport de matière mais avec transport d'énergie.. Nous étudions une...

Principe d’incertitude de Heisenberg
Principe d’incertitude de Heisenberg

Exercice : Le Principe d'Incertitude de Heisenberg Le Principe d'Incertitude de Heisenberg Contexte : La dualité onde-corpuscule et les limites de la mesure. Au cœur de la mécanique quantique se trouve une idée contre-intuitive : les particules, comme les électrons,...

Application de la Loi de Gay-Lussac
Application de la Loi de Gay-Lussac

Exercice : Application de la Loi de Gay-Lussac Application de la Loi de Gay-Lussac : Pression dans un Pneu Contexte : La thermodynamique des gaz parfaits. Cet exercice illustre un principe fondamental de la thermodynamique à travers un exemple quotidien : la variation...

Calcul de la Force de Friction en Roller
Calcul de la Force de Friction en Roller

Calcul de la Force de Friction en Roller Calcul de la Force de Friction en Roller Contexte : Comprendre les forces qui nous freinent. En physique, les forces de frictionForces qui s'opposent au mouvement (ou à la tendance de mouvement) entre deux surfaces en contact....

Mouvement d’une voiture de course
Mouvement d’une voiture de course

Mouvement d’une voiture de course Mouvement d’une voiture de course Contexte : L'étude du mouvement en ligne droite. La cinématique est la branche de la physique qui décrit le mouvement des objets sans se préoccuper des causes qui le provoquent. L'un des mouvements...

Chute Libre d’une Balle de Tennis
Chute Libre d’une Balle de Tennis

Chute Libre d’une Balle de Tennis en Physique Chute Libre d’une Balle de Tennis Contexte : Modéliser le mouvement, une compétence clé en physique. La chute libre est l'un des premiers mouvements que l'on étudie en dynamique. Il décrit le mouvement d'un objet soumis...

Calcul de la Pression dans un Réservoir
Calcul de la Pression dans un Réservoir

Calcul de la Pression dans un Réservoir Calcul de la Pression dans un Réservoir Contexte : La physique sous pression dans l'industrie. Les réservoirs sous pression sont omniprésents dans notre monde : bouteilles de gaz, chauffe-eau, extincteurs, réacteurs chimiques......

Étude de la cocotte-minute
Étude de la cocotte-minute

Étude de la cocotte-minute Étude de la cocotte-minute Contexte : La physique cachée dans notre cuisine. La cocotte-minute, ou "autocuiseur", est un ustensile de cuisine qui permet de cuire les aliments beaucoup plus rapidement qu'une casserole traditionnelle. Ce gain...

Lois de la Réfraction
Lois de la Réfraction

Lois de la Réfraction en Physique Lois de la Réfraction : Le Rayon Laser Contexte : La lumière déviée, un monde de technologies. Avez-vous déjà remarqué qu'une paille plongée dans un verre d'eau semble "cassée" ? Ce phénomène fascinant est dû à la réfraction, la...

Freinage d’urgence
Freinage d’urgence

Analyse d’un Freinage d’Urgence en Physique Freinage d’Urgence Contexte : La physique au service de la sécurité routière. Comprendre les lois de la physique qui régissent le mouvement est essentiel pour la sécurité sur la route. Un freinage d'urgence est une situation...

Analyse Dynamique d’une Météorite
Analyse Dynamique d’une Météorite

Analyse Dynamique d’une Météorite en Approche Terrestre Analyse Dynamique d'une Météorite Contexte : L'énergie colossale des voyageurs cosmiques. Chaque jour, des tonnes de poussières et de roches venues de l'espace entrent dans l'atmosphère terrestre. La plupart se...

Pression Atmosphérique pour une Randonnée
Pression Atmosphérique pour une Randonnée

Pression Atmosphérique pour une Randonnée en Physique Pression Atmosphérique pour une Randonnée Contexte : Le poids de l'air. La pression atmosphériquePression exercée par la colonne d'air de l'atmosphère sur une surface donnée. Elle diminue avec l'altitude car la...

Calcul de la vitesse finale d’un skateur
Calcul de la vitesse finale d’un skateur

Calcul de la Vitesse Finale d'un Skateur en Physique Calcul de la Vitesse Finale d'un Skateur Contexte : L'énergie, moteur du mouvement. En physique, le principe de conservation de l'énergiePrincipe fondamental stipulant que l'énergie totale d'un système isolé (qui...

0 commentaires
Soumettre un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *
