Calcul de la Différence de Pression Hydrostatique
Contexte : La Pression HydrostatiqueLa pression exercée par un fluide au repos, en un point quelconque du fluide, en raison du poids de la colonne de fluide située au-dessus de ce point..
La mécanique des fluides est une branche essentielle de la physique et de l'ingénierie. Comprendre comment la pression s'exerce au sein d'un liquide est fondamental pour la conception d'ouvrages hydrauliques comme les barrages, les sous-marins ou encore les réservoirs. Cet exercice se concentre sur le calcul des forces exercées par l'eau sur une surface plane verticale, un cas d'étude classique mais crucial pour tout ingénieur. Nous utiliserons le principe fondamental de la statique des fluides pour un fluide incompressibleUn fluide dont la masse volumique est considérée comme constante, quelle que soit la pression. L'eau est souvent approximée comme telle..
Remarque Pédagogique : Cet exercice vous apprendra à modéliser un problème physique concret, à appliquer la loi fondamentale de l'hydrostatique et à intégrer une distribution de pression pour déterminer une force résultante et son point d'application.
Objectifs Pédagogiques
- Appliquer la relation fondamentale de la statique des fluides.
- Calculer la pression en un point à une profondeur donnée.
- Déterminer la force de pression résultante exercée par un fluide sur une paroi plane.
- Calculer la position du centre de pousséeLe point d'application de la force de pression résultante exercée par un fluide sur une surface..
Données de l'étude

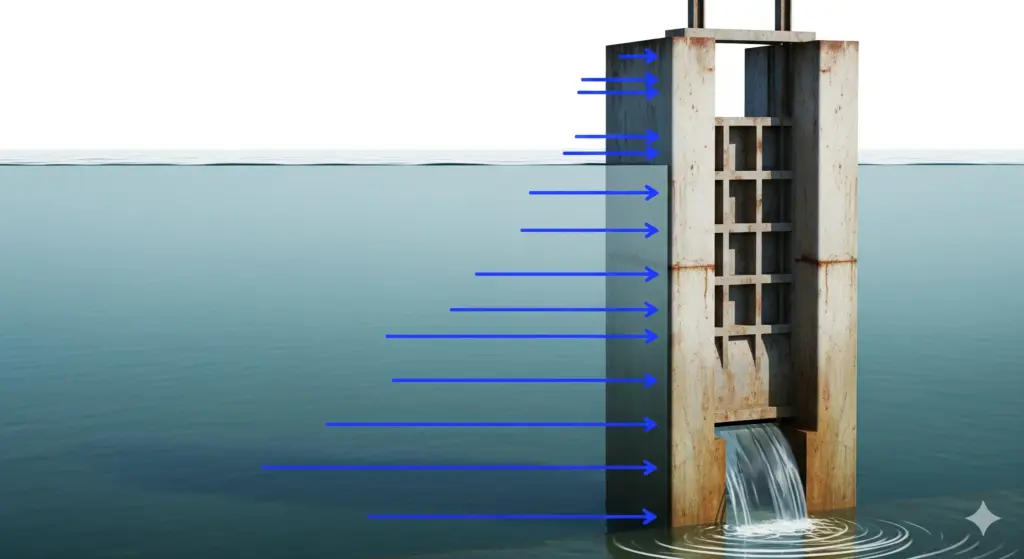

Schéma de la vanne de barrage
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Hauteur de la vanne (et de l'eau) | \(H\) | 10 | m |
| Largeur de la vanne | \(L\) | 5 | m |
| Masse volumique de l'eau | \(\rho\) | 1000 | kg/m³ |
| Accélération de la pesanteur | \(g\) | 9.81 | m/s² |
Questions à traiter
- Déterminer l'expression de la pression hydrostatique \(p(z)\) en fonction de la profondeur \(z\). L'origine \(z=0\) est à la surface libre de l'eau.
- Calculer la valeur de la pression au niveau le plus bas de la vanne.
- Calculer la force de pression totale (ou poussée) \(F\) que l'eau exerce sur la vanne.
- Déterminer la profondeur \(z_p\) du centre de poussée, c'est-à-dire le point d'application de la force \(F\).
Les bases sur la Pression Hydrostatique
Lorsqu'un fluide est au repos, il exerce une pression sur toute surface en contact avec lui. Cette pression, dite hydrostatique, est due au poids du fluide.
1. Relation fondamentale de la statique des fluides
Pour un fluide incompressible de masse volumique \(\rho\) constante, la différence de pression entre deux points A et B est proportionnelle à la différence de hauteur (ou de profondeur) \(\Delta z = z_B - z_A\) entre ces deux points.
\[ p_B - p_A = \rho \cdot g \cdot (z_B - z_A) \]
Si l'on prend le point A à la surface libre du liquide (\(z_A=0\)) où la pression relative est nulle, la pression à une profondeur \(z\) est :
\[ p(z) = \rho \cdot g \cdot z \]
2. Force de pression sur une surface plane
La force de pression exercée par le fluide sur un élément de surface infinitésimal \(dS\) situé à une profondeur \(z\) est \(dF = p(z) \cdot dS\). Pour obtenir la force totale sur une surface \(S\), on doit intégrer cette expression sur toute la surface :
\[ F = \int_S p(z) \cdot dS \]
Pour une surface rectangulaire verticale de largeur \(L\) et de hauteur \(H\), l'élément de surface est \(dS = L \cdot dz\).
Correction : Calcul de la Différence de Pression Hydrostatique
Question 1 : Déterminer l'expression de la pression hydrostatique \(p(z)\).
Principe (le concept physique)
La pression à une profondeur \(z\) est due au poids de la colonne d'eau de hauteur \(z\) se trouvant au-dessus du point considéré. Comme la masse volumique de l'eau est constante, la pression augmente linéairement avec la profondeur.
Mini-Cours (approfondissement théorique)
La relation fondamentale de la statique des fluides nous dit que la variation de pression est directement proportionnelle à la variation de profondeur. En partant d'une pression relative nulle à la surface (\(z=0\)), on obtient directement la pression à n'importe quelle profondeur \(z\).
Remarque Pédagogique (le conseil du professeur)
Cette première question est fondamentale. Assurez-vous de bien comprendre cette relation linéaire, car tout le reste de l'exercice en découle. C'est la pierre angulaire du raisonnement.
Normes (la référence réglementaire)
Le calcul de la pression hydrostatique ne dépend pas d'une norme spécifique (comme les Eurocodes pour les structures), mais découle directement des principes de base de la physique des fluides établis depuis des siècles.
Formule(s) (l'outil mathématique)
Formule de la pression hydrostatique
Hypothèses (le cadre du calcul)
Pour établir cette relation, plusieurs hypothèses sont posées :
- Le fluide (eau) est au repos (statique).
- Le fluide est incompressible (sa masse volumique \(\rho\) est constante).
- Le champ de pesanteur \(g\) est considéré comme uniforme sur la hauteur de la vanne.
- La pression à la surface libre (\(z=0\)) est la pression de référence (pression relative nulle).
Donnée(s) (les chiffres d'entrée)
| Paramètre | Description |
|---|---|
| \(\rho, g, z\) | Symboles pour la masse volumique, la gravité et la profondeur |
Astuces (Pour aller plus vite)
Pensez toujours à définir clairement votre repère (origine et orientation de l'axe \(z\)). Ici, prendre l'origine à la surface et l'axe \(z\) orienté vers le bas simplifie grandement l'expression (pas de signes négatifs ou de constantes additionnelles).
Schéma (Avant les calculs)
Définition de l'axe vertical z
Calcul(s) (l'application numérique)
Il n'y a pas de calcul numérique à effectuer pour cette question. La réponse est l'expression littérale dérivée des principes de la physique.
Schéma (Après les calculs)
Graphique de la Pression p(z)
Réflexions (l'interprétation du résultat)
Le résultat \(p(z) = \rho g z\) montre que la pression dépend uniquement de la profondeur et des caractéristiques du fluide (\(\rho\)) et du lieu (\(g\)). Elle est indépendante de la forme du réservoir ou de la largeur de la vanne, un concept clé en hydrostatique.
Points de vigilance (les erreurs à éviter)
Ne pas confondre pression absolue (\(p_{\text{abs}} = p_{\text{atm}} + \rho g z\)) et pression relative (\(\rho g z\)). L'énoncé précise de travailler en pression relative, ce qui est courant en ingénierie pour calculer les forces nettes.
Points à retenir (permettre a l'apprenant de maitriser la question)
La pression dans un fluide au repos augmente linéairement avec la profondeur. Cette relation est la base de toute l'hydrostatique.
Le saviez-vous ? (la culture de l'ingénieur)
Le principe fondamental de l'hydrostatique a été énoncé par Blaise Pascal au XVIIe siècle. C'est aussi lui qui a démontré que la pression exercée sur un fluide incompressible est transmise intégralement et dans toutes les directions (Principe de Pascal), ce qui est la base du fonctionnement des systèmes hydrauliques (presses, freins...).
FAQ (pour lever les doutes)
Questions fréquentes sur ce sujet :
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Quelle serait l'expression de la pression p(z') si l'origine de l'axe z' était placée au fond du barrage, orienté vers le haut ? (\(\text{Réponse attendue} : \rho g (H-z')\))
Question 2 : Calculer la pression au niveau le plus bas de la vanne.
Principe (le concept physique)
Le niveau le plus bas de la vanne correspond à la profondeur maximale, soit \(z=H\). Il suffit d'appliquer l'expression de la pression trouvée à la question 1 pour cette valeur de \(z\).
Mini-Cours (approfondissement théorique)
Puisque la pression \(p(z)\) est une fonction de la profondeur, sa valeur maximale sera atteinte au point le plus bas du fluide, là où la hauteur de la colonne de fluide est la plus grande. Il s'agit d'une application directe de la relation \(p(z)=\rho gz\).
Remarque Pédagogique (le conseil du professeur)
Cette question est une application numérique directe. C'est l'occasion de vérifier votre maîtrise des unités. En physique, un calcul sans unité est un calcul incomplet et souvent faux !
Normes (la référence réglementaire)
Pas de norme spécifique applicable ici. Il s'agit d'une application des lois de la physique.
Formule(s) (l'outil mathématique)
Application de la formule de pression
Hypothèses (le cadre du calcul)
Les hypothèses sont les mêmes que pour la question 1 (fluide statique, incompressible, etc.).
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Masse volumique de l'eau | \(\rho\) | 1000 | kg/m³ |
| Accélération de la pesanteur | \(g\) | 9.81 | m/s² |
| Hauteur de la vanne | \(H\) | 10 | m |
Astuces (Pour aller plus vite)
Pour une conversion rapide, retenez qu'une hauteur de 10 mètres d'eau correspond environ à 1 bar de pression, soit 100 000 Pa. Notre résultat de 98100 Pa est très proche, ce qui est un bon indicateur de la justesse du calcul.
Schéma (Avant les calculs)
Point de calcul de la Pression Maximale
Calcul(s) (l'application numérique)
Calcul de la pression maximale
Schéma (Après les calculs)
Visualisation du Résultat
Réflexions (l'interprétation du résultat)
Une pression de 98100 Pa (ou 0.981 bar) est une pression significative. C'est presque l'équivalent de la pression atmosphérique normale qui s'ajoute tous les 10 mètres de profondeur. C'est cette pression élevée qui justifie l'épaisseur considérable des barrages à leur base.
Points de vigilance (les erreurs à éviter)
L'erreur la plus commune est d'oublier d'utiliser les unités du Système International (mètres, kilogrammes, secondes) dans les calculs, ce qui conduirait à un résultat numérique incorrect.
Points à retenir (permettre a l'apprenant de maitriser la question)
La pression maximale sur une surface verticale immergée depuis la surface se trouve toujours à sa base.
Le saviez-vous ? (la culture de l'ingénieur)
La Fosse des Mariannes, l'endroit le plus profond des océans, atteint près de 11 000 mètres de profondeur. La pression y est d'environ 1100 bars, soit plus de 1000 fois la pression atmosphérique ! Seuls des submersibles spécialement conçus peuvent résister à de telles pressions.
FAQ (pour lever les doutes)
Questions fréquentes sur ce sujet :
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Un plongeur est à 25m de profondeur dans un lac. Quelle pression relative subit-il (en kPa) ?
Question 3 : Calculer la force de pression totale \(F\) sur la vanne.
Principe (le concept physique)
La pression n'est pas uniforme sur la vanne, elle augmente avec la profondeur. Pour trouver la force totale, il faut sommer (intégrer) les petites forces \(dF\) s'appliquant sur chaque bande horizontale de la vanne. Heureusement, pour une distribution de pression linéaire sur une surface rectangulaire, il existe une méthode plus simple : la force totale est égale à la pression au centre de gravité (centroïde) de la surface, multipliée par l'aire totale de la surface.
Mini-Cours (approfondissement théorique)
La force étant le produit d'une pression par une surface (\(F = P \times S\)), lorsque la pression varie sur la surface, on doit utiliser une pression "moyenne". Pour une surface plane, cette pression équivalente est précisément la pression qui s'exerce au centre de gravité géométrique de la surface. C'est une propriété mathématique issue du calcul intégral de la force.
Remarque Pédagogique (le conseil du professeur)
Retenez bien la méthode "Pression au centre de gravité multipliée par l'aire". C'est un raccourci puissant qui vous évite de poser une intégrale complexe pour toutes les formes géométriques simples (rectangles, cercles).
Normes (la référence réglementaire)
Les normes de construction de barrages (comme celles de la Commission Internationale des Grands Barrages - CIGB) s'appuient sur ces calculs de base pour établir les coefficients de sécurité et les règles de dimensionnement des structures.
Formule(s) (l'outil mathématique)
Formule de la force de pression
où \(A\) est l'aire de la surface et \(p_G\) est la pression au centre de gravité de cette surface.
Hypothèses (le cadre du calcul)
Les hypothèses de l'hydrostatique sont toujours valables. On y ajoute le fait que la vanne est une surface plane et rectangulaire.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Hauteur de la vanne | \(H\) | 10 | m |
| Largeur de la vanne | \(L\) | 5 | m |
| Masse volumique de l'eau | \(\rho\) | 1000 | kg/m³ |
| Accélération de la pesanteur | \(g\) | 9.81 | m/s² |
Astuces (Pour aller plus vite)
La force de pression peut être vue comme le volume du "prisme de pression" (le solide triangulaire sur le schéma). Le volume d'un prisme est (Aire de la base) x (Profondeur). Ici, l'aire de la base triangulaire est \((p_{\text{max}} \times H)/2\) et la profondeur est \(L\). On retrouve bien \(F = ((\rho g H) \times H / 2) \times L = (\rho g H/2) \times (HL) = p_G \times A\).
Schéma (Avant les calculs)
Distribution de Pression sur la Vanne
Calcul(s) (l'application numérique)
Étape 1 : Calcul de l'aire de la vanne
Étape 2 : Détermination de la profondeur du centre de gravité (G)
Étape 3 : Calcul de la pression au centre de gravité
Étape 4 : Calcul de la force totale
Schéma (Après les calculs)
Visualisation de la Force Résultante
Réflexions (l'interprétation du résultat)
Une force de 2.45 Méganewtons est considérable. C'est l'équivalent du poids d'une masse d'environ 250 tonnes (2 452 500 / 9.81). Cela illustre les efforts gigantesques que doivent supporter les structures hydrauliques.
Points de vigilance (les erreurs à éviter)
Ne pas confondre la pression (en Pa ou N/m²) qui est une contrainte, et la force (en N) qui est une action mécanique. Une autre erreur commune est de calculer la force avec la pression maximale au lieu de la pression au centre de gravité.
Points à retenir (permettre a l'apprenant de maitriser la question)
La force de pression totale sur une surface plane verticale est le produit de l'aire de cette surface par la pression hydrostatique à son centre de gravité.
Le saviez-vous ? (la culture de l'ingénieur)
Le barrage des Trois-Gorges en Chine est le plus grand barrage hydraulique du monde. Sa retenue d'eau est si massive (plus de 39 milliards de mètres cubes) que son remplissage a très légèrement modifié la vitesse de rotation de la Terre et la position de ses pôles par effet d'inertie !
FAQ (pour lever les doutes)
Questions fréquentes sur ce sujet :
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Si la vanne faisait 20m de haut au lieu de 10m (toujours avec L=5m), quelle serait la force totale (en MN) ?
Question 4 : Déterminer la profondeur du centre de poussée \(z_p\).
Principe (le concept physique)
Le centre de poussée est le point d'application de la force résultante \(F\). Comme la pression est plus forte en bas de la vanne qu'en haut, la force résultante doit s'appliquer plus bas que le centre géométrique (centre de gravité). Pour une distribution de pression triangulaire (partant de zéro), ce point se situe aux deux tiers de la hauteur depuis la surface.
Mini-Cours (approfondissement théorique)
Le centre de poussée \(z_p\) est la coordonnée verticale du barycentre des forces de pression. Son calcul formel passe par le théorème des moments : le moment de la force résultante \(F\) par rapport à la surface (\(z_p \times F\)) doit être égal à la somme (intégrale) des moments des forces élémentaires ($ \int z \cdot dF$). Pour une surface rectangulaire verticale de hauteur \(H\) immergée depuis la surface, le calcul intégral se simplifie et donne toujours le même résultat : \(z_p = 2H/3\).
Remarque Pédagogique (le conseil du professeur)
Visualisez la distribution triangulaire des pressions. Le "poids" de ce triangle est concentré à son centre de gravité, qui pour un triangle est situé aux 2/3 de sa hauteur depuis le sommet.
Normes (la référence réglementaire)
La détermination correcte du centre de poussée est une exigence fondamentale dans toutes les normes de conception de structures de soutènement de fluides, car elle conditionne le calcul du moment de renversement.
Formule(s) (l'outil mathématique)
Formule du centre de poussée (rectangle vertical)
Hypothèses (le cadre du calcul)
Les hypothèses sont les mêmes que précédemment. Cette formule spécifique est valable pour une plaque rectangulaire commençant à la surface libre.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Hauteur de la vanne | \(H\) | 10 | m |
Astuces (Pour aller plus vite)
Pour les examens, retenez par cœur ce résultat (\(z_p = 2H/3\)) pour une plaque rectangulaire verticale. C'est un cas d'école très fréquent qui vous fera gagner un temps précieux.
Schéma (Avant les calculs)
Position du Centre de Poussée et du Centre de Gravité
Calcul(s) (l'application numérique)
Calcul de la position du centre de poussée
Schéma (Après les calculs)
Position du Centre de Poussée avec valeurs
Réflexions (l'interprétation du résultat)
Le centre de poussée (6.67 m) est bien plus bas que le centre de gravité (5 m), ce qui est logique. Cela a une importance capitale en ingénierie : c'est à cet endroit que la structure doit être la plus résistante pour contrer la force de l'eau et c'est par rapport à ce point qu'on calcule le moment de renversement à la base de la vanne.
Points de vigilance (les erreurs à éviter)
Ne jamais confondre le centre de gravité (centre géométrique de la surface, \(z_G=H/2\)) avec le centre de poussée (barycentre des forces, \(z_p=2H/3\)). Utiliser le centre de gravité pour localiser la force de poussée est une erreur grave en conception.
Points à retenir (permettre a l'apprenant de maitriser la question)
Le centre de poussée sur une surface verticale est toujours situé plus bas que son centre de gravité.
Le saviez-vous ? (la culture de l'ingénieur)
Pour les surfaces inclinées ou les formes plus complexes, le calcul du centre de poussée devient plus ardu et fait intervenir le moment d'inertie de la surface. C'est une notion fondamentale en résistance des matériaux et en mécanique.
FAQ (pour lever les doutes)
Questions fréquentes sur ce sujet :
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Pour la vanne de 20m de haut de la question précédente, à quelle profondeur se trouverait le centre de poussée (en m) ?
Outil Interactif : Simulateur de Pression
Utilisez les curseurs pour modifier la hauteur de l'eau et la masse volumique du fluide. Observez en temps réel l'impact sur la pression au fond, la force totale sur la vanne, et le diagramme de pression.
Paramètres d'Entrée
Résultats Clés (pour L=5m)
Quiz Final : Testez vos connaissances
1. Comment la pression hydrostatique varie-t-elle avec la profondeur dans un fluide incompressible ?
2. Quelle est l'unité de la pression dans le Système International ?
3. Sur une vanne rectangulaire verticale immergée depuis la surface, où se situe le centre de poussée \(z_p\) par rapport au centre de gravité \(z_G\) ?
4. Si l'on remplace l'eau par un fluide deux fois moins dense (ex: huile), comment la force de pression sur la vanne change-t-elle ?
5. La force de pression totale sur une surface immergée dépend :
- Pression Hydrostatique
- La pression exercée par un fluide au repos en un point, due au poids de la colonne de fluide au-dessus de ce point. Elle se mesure en Pascals (Pa).
- Masse Volumique
- Grandeur physique qui caractérise la masse d'un matériau par unité de volume. Notée \(\rho\), elle s'exprime en kg/m³.
- Centre de Poussée
- Point d'application de la force résultante exercée par la pression d'un fluide sur une surface. Ce point n'est généralement pas confondu avec le centre de gravité de la surface.
- Fluide Incompressible
- Un fluide dont la masse volumique \(\rho\) est considérée comme constante, indépendamment des variations de pression.
