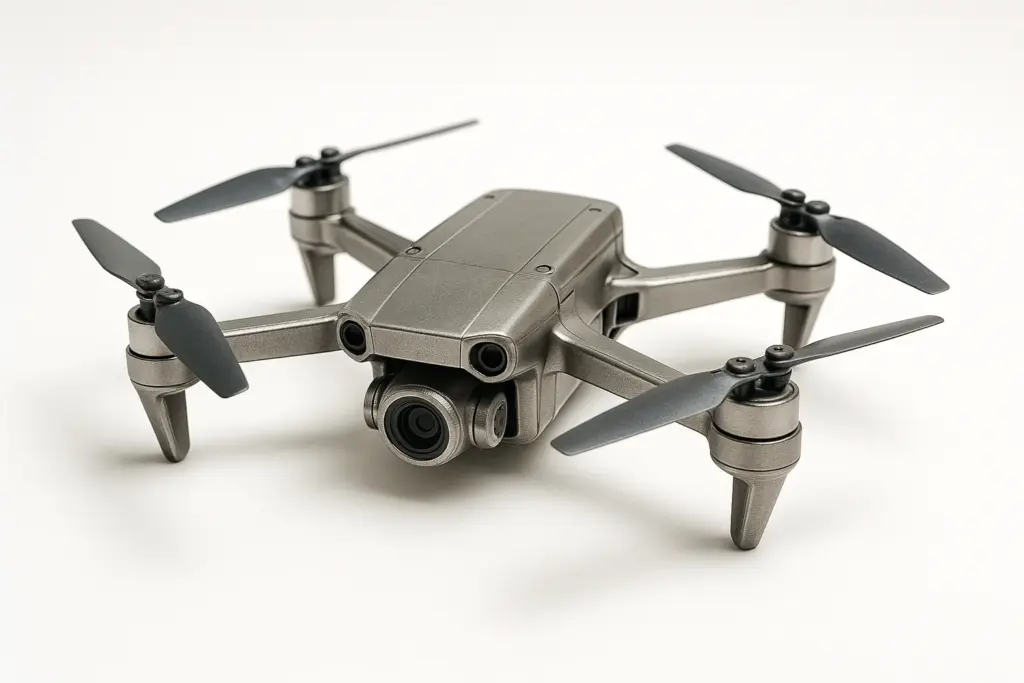

Choix de Matériaux pour un Drone
Contexte : L'ingénierie des drones.
Un drone est un aéronef sans pilote, et sa capacité à voler efficacement dépend crucialement de sa légèreté et de sa robustesse. Chaque gramme compte ! Le choix des matériaux pour construire sa structure, comme ses bras, est donc une étape fondamentale pour garantir à la fois une bonne autonomie de vol et une résistance suffisante en cas d'atterrissage difficile. Cet exercice vous met dans la peau d'un ingénieur chargé de choisir le matériau le plus adapté pour un bras de drone. Pour cela, vous utiliserez une notion physique clé : la masse volumiqueLa masse volumique (symbole ρ) est une grandeur physique qui caractérise la masse d'un matériau par unité de volume. Plus elle est faible, plus le matériau est "léger" à volume égal., et vous apprendrez à comparer des matériaux en fonction de leurs propriétés.
Remarque Pédagogique : Cet exercice vous apprendra à appliquer la formule de la masse volumique dans un contexte concret et à développer un raisonnement scientifique pour comparer des options et justifier un choix technique, une compétence essentielle en sciences et en technologie.
Objectifs Pédagogiques
- Savoir calculer le volume d'un pavé droit.
- Appliquer la relation entre masse, volume et masse volumique : \(m = \rho \times V\).
- Comparer différents matériaux sur la base de leurs propriétés physiques (masse et résistance).
- Justifier un choix technologique en argumentant à partir de données et de calculs.
Données de l'étude
Dimensions du bras
Modélisation du bras de drone
Fiche Technique des Matériaux
Nous hésitons entre trois matériaux possibles. Voici leurs caractéristiques :
| Matériau | Masse Volumique (\(\rho\)) | Résistance à la traction (\(R_m\)) |
|---|---|---|
| Aluminium 6061 | 2,70 g/cm³ | 310 MPa |
| Plastique ABS | 1,05 g/cm³ | 40 MPa |
| Fibre de CarboneUn matériau composite très léger et extrêmement résistant, souvent utilisé en aéronautique et dans le sport de haut niveau. | 1,60 g/cm³ | 600 MPa |
Questions à traiter
- Calculez le volume du bras de drone en cm³.
- Calculez la masse (en grammes) du bras s'il est fabriqué en Aluminium 6061.
- Calculez la masse (en grammes) du bras s'il est fabriqué en plastique ABS.
- Calculez la masse (en grammes) du bras s'il est fabriqué en fibre de carbone.
- En analysant à la fois la masse calculée et la résistance des matériaux, quel matériau représente le meilleur compromis pour un drone de course ? Justifiez votre réponse.
Les bases sur la Masse et les Matériaux
Pour résoudre cet exercice, deux concepts de physique sont essentiels : la masse volumique et les propriétés de base d'un matériau.
1. La Masse Volumique (\(\rho\))
La masse volumique est une propriété qui nous dit si un matériau est "dense" ou "léger". Elle se calcule en divisant la masse d'un objet par son volume.
\[ \rho = \frac{m}{V} \]
Où :
- \(m\) est la masse (en g ou kg)
- \(V\) est le volume (en cm³ ou m³)
- \(\rho\) est la masse volumique (en g/cm³ ou kg/m³)
2. La Résistance à la traction (\(R_m\))
C'est une mesure de la force maximale qu'un matériau peut supporter avant de se rompre lorsqu'on tire dessus. Elle est exprimée en Mégapascals (MPa). Plus ce chiffre est élevé, plus le matériau est résistant. Pour un drone, une haute résistance est importante pour ne pas casser lors des accélérations ou des chocs.
Correction : Choix de Matériaux pour un Drone
Question 1 : Calculez le volume du bras de drone en cm³.
Principe
Le concept physique ici est la notion de volume, qui représente l'espace occupé par un objet. Pour une forme géométrique simple comme un pavé droit (une "boîte"), le volume se calcule de manière très directe.
Mini-Cours
Le volume est une grandeur tridimensionnelle (longueur, largeur, hauteur). L'unité de base dans le système international est le mètre cube (m³). Dans cet exercice, nous utilisons le centimètre cube (cm³), qui est plus pratique pour des objets de petite taille. 1 cm³ est le volume d'un cube de 1 cm de côté.
Remarque Pédagogique
La première étape est toujours d'identifier la forme géométrique de l'objet. Ici, on vous dit que c'est un pavé droit. Cette simplification est très courante en ingénierie pour rendre les calculs possibles.
Normes
Il n'y a pas de norme d'ingénierie spécifique pour ce calcul. Il s'agit de l'application d'une formule de géométrie fondamentale, reconnue universellement.
Formule(s)
Formule du volume d'un pavé droit
Hypothèses
Le cadre de notre calcul repose sur une hypothèse principale : le bras du drone est considéré comme un pavé droit parfait, sans tenir compte des trous pour les vis ou des bords arrondis qu'il pourrait avoir en réalité.
Donnée(s)
Les chiffres d'entrée, donnés dans l'énoncé, sont :
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Longueur | L | 30 | cm |
| largeur | l | 2 | cm |
| hauteur | h | 1 | cm |
Astuces
Avant de calculer, vérifiez toujours que toutes vos dimensions sont dans la même unité. Ici, tout est en 'cm', donc nous pouvons procéder directement. Si une dimension était en millimètres, il faudrait d'abord la convertir !
Schéma (Avant les calculs)
Le schéma de l'énoncé nous permet de bien visualiser les trois dimensions (L, l, h) que nous devons multiplier entre elles.
Modélisation du bras de drone
Calcul(s)
Application numérique du volume
Schéma (Après les calculs)
Le schéma ci-dessous représente l'objet dont nous venons de calculer le volume. Cette représentation géométrique est la base pour les calculs de masse suivants.
Représentation de l'objet calculé
Réflexions
Le résultat de 60 cm³ signifie que le bras occupe le même espace que 60 petits cubes de 1 cm de côté. Ce volume sera la base pour calculer la masse de la pièce pour chaque matériau.
Points de vigilance
L'erreur la plus commune ici serait de mal lire les unités ou de se tromper dans la multiplication. Une autre erreur serait d'additionner les dimensions au lieu de les multiplier.
Points à retenir
Pour maîtriser cette question, retenez la formule du volume d'un pavé droit (\(V = L \times l \times h\)) et l'importance de vérifier que toutes les unités sont identiques avant le calcul.
Le saviez-vous ?
La notion de calcul de volume remonte à l'Antiquité. Archimède, un savant grec, est célèbre pour avoir découvert comment mesurer le volume d'objets de forme complexe en les plongeant dans l'eau. C'est le fameux "Eurêka !" qu'il aurait crié.
FAQ
Voici une question fréquente pour cette étape :
Résultat Final
A vous de jouer
Pour vérifier votre compréhension, calculez le volume si la longueur du bras était de 25 cm (les autres dimensions restent inchangées).
Question 2 : Calculez la masse du bras en Aluminium 6061.
Principe
Le concept physique clé est la masse volumique (\(\rho\)). C'est une propriété intrinsèque d'un matériau qui relie sa masse à son volume. Pour un même volume, un matériau avec une masse volumique plus élevée sera plus lourd.
Mini-Cours
Chaque matériau pur ou alliage a une masse volumique qui lui est propre. L'eau a une masse volumique de 1 g/cm³. L'aluminium (2,70 g/cm³) est 2,7 fois plus dense que l'eau, ce qui signifie qu'un cube d'aluminium est 2,7 fois plus lourd que le même cube rempli d'eau.
Remarque Pédagogique
Le conseil ici est de bien comprendre la logique : nous avons calculé l'espace que prend la pièce (le volume), et maintenant nous "remplissons" cet espace avec un matériau spécifique. La masse dépendra de la "lourdeur" de ce matériau.
Normes
Les valeurs de masse volumique des matériaux sont standardisées. Les ingénieurs se réfèrent à des fiches techniques (datasheets) ou à des normes internationales (comme ISO ou ASTM) qui garantissent que les propriétés des matériaux sont fiables et constantes.
Formule(s)
Formule de la masse
Hypothèses
Nous supposons que le bloc d'aluminium est homogène, c'est-à-dire que sa masse volumique est la même en tout point de la pièce, sans impuretés ni bulles d'air.
Donnée(s)
Les chiffres d'entrée pour cette question sont :
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Volume du bras | V | 60 | cm³ |
| Masse volumique de l'Aluminium | \(\rho_{\text{alu}}\) | 2,70 | g/cm³ |
Astuces
Pour aller plus vite et éviter les erreurs, vérifiez la cohérence des unités : le volume est en cm³ et la masse volumique en g/cm³. Les "cm³" vont donc s'annuler, et le résultat sera bien en grammes (g), ce qui est demandé.
Schéma (Avant les calculs)
On peut imaginer notre pièce de 60 cm³ posée sur une balance. Le poids affiché dépendra du matériau choisi.
Pesée de la pièce en aluminium
Calcul(s)
Application numérique pour l'aluminium
Schéma (Après les calculs)
Le schéma illustre la pièce en aluminium dont la masse a été calculée, représentée sur la balance.
Résultat de la pesée (Aluminium)
Réflexions
Une masse de 162 grammes est comparable à celle d'un smartphone moderne. Pour un drone de course où chaque gramme compte, c'est une masse non négligeable. C'est notre valeur de référence pour la comparer aux autres matériaux.
Points de vigilance
L'erreur à éviter est d'utiliser la mauvaise masse volumique (celle d'un autre matériau) ou de diviser au lieu de multiplier. La cohérence des unités est votre meilleur garde-fou.
Points à retenir
Pour maîtriser cette étape, retenez que chaque matériau a sa propre masse volumique et que la formule \(m = \rho \times V\) est fondamentale pour passer du volume à la masse.
Le saviez-vous ?
L'aluminium est le métal le plus abondant de la croûte terrestre. En raison de sa légèreté et de sa bonne résistance, il a été crucial dans le développement de l'aviation au 20ème siècle, notamment pour construire les premiers avions de ligne.
FAQ
Une question fréquente à ce sujet :
Résultat Final
A vous de jouer
Imaginez un autre alliage d'aluminium plus léger avec une masse volumique de 2,5 g/cm³. Quelle serait la masse du bras ?
Question 3 : Calculez la masse du bras en plastique ABS.
Principe
Le concept est exactement le même que pour la question 2 : utiliser la masse volumique pour déterminer la masse d'un volume connu. Seule la valeur de la masse volumique change, car nous utilisons un matériau différent.
Mini-Cours
Les plastiques, comme l'ABS (Acrylonitrile Butadiène Styrène), sont des polymères. Ils ont généralement une masse volumique bien plus faible que les métaux, c'est pourquoi ils sont souvent utilisés quand la légèreté est une priorité absolue. Leur masse volumique est souvent proche de celle de l'eau (1 g/cm³).
Remarque Pédagogique
Maintenant que vous avez compris la méthode, cette question est une application directe. C'est en répétant le processus que vous le maîtriserez. Concentrez-vous sur le choix de la bonne valeur de \(\rho\) dans le tableau de l'énoncé.
Normes
Comme pour l'aluminium, les propriétés des plastiques industriels comme l'ABS sont définies par des normes qui assurent leur qualité. La valeur de 1,05 g/cm³ est une valeur standard pour ce type de plastique.
Formule(s)
Formule de la masse
Hypothèses
Nous supposons que la pièce en ABS est pleine et homogène, sans variations de densité à l'intérieur.
Donnée(s)
Les chiffres d'entrée pour ce calcul sont :
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Volume du bras | V | 60 | cm³ |
| Masse volumique de l'ABS | \(\rho_{\text{ABS}}\) | 1,05 | g/cm³ |
Astuces
Comme 1,05 est très proche de 1, vous pouvez estimer rapidement que la masse en grammes sera très proche de la valeur du volume en cm³. Ici, un peu plus de 60 g. C'est un bon moyen de vérifier l'ordre de grandeur de votre résultat.
Schéma (Avant les calculs)
Le schéma conceptuel reste le même : on "remplit" notre volume de 60 cm³ avec de l'ABS et on regarde la masse qui en résulte.
Pesée de la pièce en ABS
Calcul(s)
Application numérique pour l'ABS
Schéma (Après les calculs)
Le schéma illustre la pièce en plastique ABS dont la masse a été calculée.
Résultat de la pesée (ABS)
Réflexions
Avec 63 grammes, le bras en plastique est presque trois fois plus léger que le bras en aluminium ! C'est un gain de masse énorme. Cependant, nous devrons plus tard mettre cette légèreté en balance avec sa très faible résistance mécanique.
Points de vigilance
Attention à ne pas mélanger les lignes du tableau de données. Prenez bien la valeur de masse volumique correspondant à l'ABS et non une autre.
Points à retenir
Cette question renforce l'idée que le choix du matériau a un impact direct et très important sur la masse finale d'un objet.
Le saviez-vous ?
Le plastique ABS est extrêmement courant dans notre quotidien. Il est utilisé pour fabriquer les briques LEGO®, les coques d'ordinateurs, les casques de protection et de nombreuses pièces automobiles en raison de sa bonne résistance aux chocs et de son faible coût.
FAQ
Une question possible :
Résultat Final
A vous de jouer
Un autre plastique, le PLA, a une masse volumique de 1,25 g/cm³. Quelle serait la masse du bras avec ce matériau ?
Question 4 : Calculez la masse du bras en fibre de carbone.
Principe
Une dernière fois, nous appliquons le même concept physique : la relation entre masse, volume et masse volumique, cette fois pour la fibre de carbone, un matériau composite haute performance.
Mini-Cours
La fibre de carbone n'est pas un matériau simple comme un métal. C'est un composite : des fibres de carbone très fines et résistantes sont "tissées" puis noyées dans une résine (une sorte de colle plastique). La masse volumique de 1,60 g/cm³ est une moyenne de ces deux composants. C'est ce qui lui donne ses propriétés exceptionnelles.
Remarque Pédagogique
C'est la dernière application de la formule. Soyez méthodique : identifiez la bonne masse volumique, posez le calcul, et effectuez l'opération. Vous êtes maintenant un expert du calcul de masse !
Normes
La fabrication de pièces en fibre de carbone est un processus complexe et hautement contrôlé, notamment dans l'aérospatiale. Des normes très strictes définissent le type de fibres, de résine et le processus de fabrication pour garantir les propriétés finales de la pièce.
Formule(s)
Formule de la masse
Hypothèses
On suppose que le composite en fibre de carbone est de bonne qualité et que sa masse volumique moyenne de 1,60 g/cm³ est bien respectée sur l'ensemble de la pièce.
Donnée(s)
Les données pour ce dernier calcul sont :
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Volume du bras | V | 60 | cm³ |
| Masse volumique de la fibre de carbone | \(\rho_{\text{carbone}}\) | 1,60 | g/cm³ |
Astuces
Pour un calcul mental rapide, vous pouvez faire 1,5 x 60 = 90. Le vrai résultat sera un peu plus grand. 1,6 x 60 = 16 x 6 = 96. L'estimation vous aide à valider que votre calculatrice ne vous a pas trahi.
Schéma (Avant les calculs)
On imagine le même volume, mais rempli cette fois d'un matériau high-tech, reconnaissable à son aspect tissé.
Pesée de la pièce en fibre de carbone
Calcul(s)
Application numérique pour la fibre de carbone
Schéma (Après les calculs)
Le schéma illustre la pièce en fibre de carbone dont la masse a été calculée.
Résultat de la pesée (Fibre de Carbone)
Réflexions
À 96 grammes, le bras en fibre de carbone est plus lourd que celui en plastique ABS, mais il est nettement plus léger que celui en aluminium (une économie de 66 grammes !). Nous avons maintenant toutes les données de masse pour faire notre choix final à la question 5.
Points de vigilance
Le principal point de vigilance est de ne pas confondre les matériaux. Chaque ligne du tableau correspond à une pièce différente avec une masse différente. L'organisation est la clé.
Points à retenir
Cette série de questions montre comment une seule formule peut être appliquée à différents contextes pour comparer des objets. La méthode (Principe -> Formule -> Données -> Calcul) est universelle.
Le saviez-vous ?
La fibre de carbone est si résistante et légère qu'elle est utilisée pour fabriquer le châssis des voitures de Formule 1. Elle permet de créer une "cellule de survie" quasi indestructible autour du pilote tout en gardant une voiture la plus légère possible pour une vitesse maximale.
FAQ
Une dernière question pour la route :
Résultat Final
A vous de jouer
Le titane est un autre matériau performant avec une masse volumique d'environ 4,5 g/cm³. Quelle serait la masse du bras en titane ?
Question 5 : Quel matériau représente le meilleur compromis ?
Principe
Cette question demande une analyse. Il ne suffit pas de trouver le plus léger ou le plus résistant, mais de trouver le meilleur équilibre entre ces deux propriétés. On doit comparer les masses calculées et les résistances données dans le tableau.
Mini-Cours
Le Rapport Résistance/Poids : La Clé de la Performance. En ingénierie, on utilise souvent le "rapport résistance/poids" pour comparer les matériaux. Il se calcule en divisant la résistance d'un matériau (en MPa) par sa masse volumique (en g/cm³). Un matériau avec un ratio élevé offre une grande résistance pour un poids minimal. C'est le critère le plus important pour les applications où la performance est critique (aviation, course automobile, drones).
Réflexions
Résumons nos résultats dans un tableau pour mieux comparer :
| Matériau | Masse (g) | Résistance (MPa) | Analyse |
|---|---|---|---|
| Aluminium 6061 | 162 g | 310 MPa | Le plus lourd, résistance moyenne. |
| Plastique ABS | 63 g | 40 MPa | Le plus léger, mais de loin le plus fragile. |
| Fibre de Carbone | 96 g | 600 MPa | Très léger (plus lourd que l'ABS mais bien moins que l'alu) et extrêmement résistant. |
Pour un drone de course, la légèreté est cruciale pour la vitesse et l'agilité, mais la résistance est vitale pour survivre aux crashs.
- L'ABS est très léger, ce qui est excellent, mais sa très faible résistance (40 MPa) le rend trop fragile pour un drone de course. Il casserait au premier choc.
- L'aluminium est résistant (310 MPa), mais c'est le plus lourd (162 g). Ce poids supplémentaire réduirait l'autonomie et la réactivité du drone.
- La fibre de carbone offre une masse très contenue (96 g) tout en étant deux fois plus résistante que l'aluminium (600 MPa). C'est cet excellent rapport résistance/poids qui en fait le matériau de choix.
Points de vigilance
Attention au choix mono-critère. Choisir le matériau uniquement sur sa légèreté (ABS) serait une erreur, car on ignore sa faible résistance. Inversement, choisir le plus résistant sans regarder le poids n'est pas optimal. De plus, dans un vrai projet, le coût serait un facteur crucial : la fibre de carbone est bien plus chère que l'aluminium ou l'ABS.
Points à retenir
L'Ingénierie est l'Art du Compromis. Il n'existe pas de "meilleur matériau" dans l'absolu. Le choix dépend toujours de l'application. L'objectif est de trouver le meilleur équilibre (compromis) entre les différentes propriétés (résistance, poids, coût, etc.) pour répondre aux besoins spécifiques du projet.
Résultat Final
Outil Interactif : Simulateur de Masse
Utilisez cet outil pour voir comment les dimensions d'une pièce et le choix du matériau influencent sa masse finale. Observez comment le graphique change en temps réel !
Paramètres de la Pièce
Résultats Calculés
Quiz Final : Testez vos connaissances
1. Quelle formule permet de calculer la masse 'm' à partir de la masse volumique 'ρ' et du volume 'V' ?
2. Parmi les matériaux étudiés, lequel est le plus léger pour un même volume ?
3. Un matériau avec une haute résistance à la traction (valeur en MPa élevée) est un matériau...
Glossaire
- Masse Volumique (\(\rho\))
- Grandeur physique qui caractérise la masse d'un matériau par unité de volume. Elle s'exprime souvent en g/cm³ ou kg/m³. Un matériau avec une faible masse volumique est dit "léger".
- Résistance à la traction (\(R_m\))
- C'est la contrainte maximale qu'un matériau peut supporter avant de se rompre quand on l'étire. Plus elle est élevée, plus le matériau est résistant.
- MPa (Mégapascal)
- Unité de mesure de la contrainte (pression ou résistance). 1 MPa équivaut à une force de 1 million de Newtons appliquée sur une surface de 1 mètre carré.
- Matériau Composite
- Matériau assemblant au moins deux composants différents pour obtenir des propriétés que les composants seuls n'ont pas. La fibre de carbone (fibres + résine) en est un parfait exemple.
