Calcul de l’angle de frottement
Contexte : L'équilibre d'un solide sur un plan incliné.

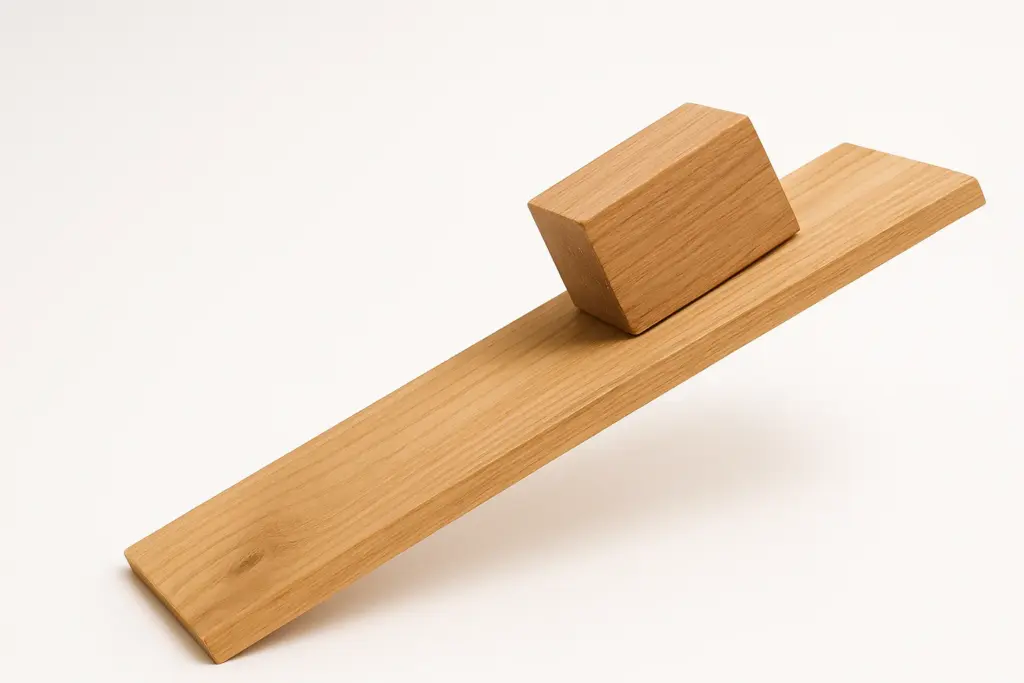

Pourquoi un objet posé sur une planche reste-t-il immobile même si on l'incline, puis se met soudainement à glisser ? La réponse se trouve dans une force invisible mais omniprésente : le frottement statiqueForce qui s'oppose au démarrage du mouvement d'un objet sur une surface. Elle est variable et s'ajuste pour maintenir l'équilibre, jusqu'à une valeur maximale.. Cet exercice vous propose d'étudier la condition de rupture de cet équilibre. Nous déterminerons l'angle précis à partir duquel un bloc se mettra à glisser, un concept fondamental en mécanique et en ingénierie.
Remarque Pédagogique : Cet exercice est un classique de la mécanique du solide. Il vous apprendra à appliquer le Principe Fondamental de la StatiqueAussi connu comme la Première Loi de Newton. Il stipule que si un objet est au repos, la somme vectorielle de toutes les forces qui s'exercent sur lui est nulle. dans un repère bien choisi, à décomposer des forces (le poids) et à utiliser la relation qui lie la force de frottement à la réaction normale du support.
Objectifs Pédagogiques
- Réaliser un bilan des forcesAction d'identifier et de représenter toutes les forces extérieures qui s'appliquent sur un système physique étudié. et les représenter sur un schéma.
- Appliquer le Principe Fondamental de la Statique (1ère loi de Newton).
- Projeter des vecteurs forces dans un repère lié au plan incliné.
- Comprendre et utiliser la relation \(f_{\text{s}} \le \mu_s N\).
- Déterminer l'angle de frottement à partir du coefficient de frottement statique.
Données de l'étude
Schéma de la situation physique
Simulation 3D interactive du plan incliné
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Masse du bloc | \(m\) | 2.0 | \(\text{kg}\) |
| Coefficient de frottement statique | \(\mu_s\) | 0.60 | \((\text{sans dimension})\) |
| Accélération de la pesanteur | \(g\) | 9.81 | \(\text{m/s}^2\) |
Questions à traiter
- Faire le bilan des forces s'exerçant sur le bloc et les représenter sur un schéma (diagramme de corps libre).
- Écrire les équations vectorielles du Principe Fondamental de la Statique, puis les projeter sur un système d'axes (Ox) parallèle à la pente et (Oy) perpendiculaire à celle-ci.
- En déduire les expressions littérales de la réaction normale \(N\) et de la force de frottement statique \(f_s\) en fonction de \(m\), \(g\) et \(\theta\).
- En utilisant la condition de glissement imminent (\(f_s = f_{\text{s,max}} = \mu_s N\)), montrer que l'angle de glissement \(\theta_{\text{max}}\) ne dépend que du coefficient de frottement statique \(\mu_s\).
- Calculer la valeur numérique de cet angle \(\theta_{\text{max}}\) en degrés.
Les bases de la statique du solide
Avant de commencer, rappelons quelques principes fondamentaux de la mécanique.
1. Le Principe Fondamental de la Statique (PFS)
Aussi connu comme la 1ère loi de Newton, il énonce que si un objet est immobile (ou en mouvement rectiligne uniforme), alors la somme vectorielle des forces extérieures qui s'appliquent sur lui est nulle.
\[ \sum \vec{F}_{\text{ext}} = \vec{0} \]
Cela implique que la somme des composantes des forces selon chaque axe est nulle.
2. Les Forces de Frottement Statique
Lorsqu'un objet est en contact avec une surface, celle-ci exerce une force de réaction \(\vec{R}\) qui peut être décomposée en :
- Une composante normale \(\vec{N}\), perpendiculaire à la surface.
- Une composante tangentielle \(\vec{f_s}\), parallèle à la surface, qui est la force de frottement.
Correction : Calcul de l’angle de frottement
Question 1 : Bilan des forces et schéma
Principe (le concept physique)
La première étape de tout problème de mécanique est d'isoler le système (ici, le bloc) et d'identifier toutes les forces extérieures qui agissent sur lui. On les représente ensuite par des vecteurs sur un schéma pour visualiser la situation.
Mini-Cours (approfondissement théorique)
Cette représentation s'appelle un diagramme de corps libre. C'est un outil essentiel qui permet de "traduire" une situation physique en un problème de forces que l'on peut résoudre mathématiquement. On ne dessine que le corps isolé et les forces extérieures qui s'appliquent sur lui.
Remarque Pédagogique (le conseil du professeur)
Prenez l'habitude de toujours commencer par cette étape, même si elle semble simple. Dessinez un schéma grand et clair. Une force oubliée ou mal orientée à ce stade invalidera tout le reste de votre travail.
Normes (la référence réglementaire)
La représentation des forces par des vecteurs et l'utilisation du diagramme de corps libre sont des conventions universelles en physique, formalisées dans le cadre de la mécanique newtonienne.
Formule(s) (l'outil mathématique)
Les forces identifiées sont : \(\vec{P}\) (poids), \(\vec{N}\) (réaction normale), et \(\vec{f_s}\) (force de frottement statique).
Hypothèses (le cadre du calcul)
Pour ce diagramme, on modélise le bloc comme un point matériel, ce qui signifie que toutes les forces sont appliquées en un seul point (le centre de gravité).
Donnée(s) (les chiffres d'entrée)
Cette étape est qualitative. Aucune donnée numérique n'est nécessaire pour lister et dessiner les forces.
Astuces(Pour aller plus vite)
Commencez toujours par dessiner le poids \(\vec{P}\), car il est toujours présent et sa direction (verticale vers le bas) est facile à déterminer. Ensuite, ajoutez les forces de contact (normale et frottement).
Schéma (Avant les calculs)
Représentation des forces à identifier
Calcul(s) (l'application numérique)
Les forces s'exerçant sur le bloc sont :
- Le poids \(\vec{P}\), vertical, vers le bas.
- La réaction normale \(\vec{N}\), perpendiculaire à la planche, vers le haut.
- La force de frottement statique \(\vec{f_s}\), parallèle à la planche, s'opposant au glissement (vers le haut de la pente).
Schéma (Après les calculs)
Diagramme de corps libre du bloc
Réflexions (l'interprétation du résultat)
Ce diagramme est la fondation de notre résolution. Il montre clairement que le poids est la seule force "motrice" (qui tend à créer le mouvement), tandis que la réaction normale et le frottement sont des forces de "résistance" qui s'y opposent.
Points de vigilance (les erreurs à éviter)
Ne pas inventer de forces ! Il n'y a pas de "force du mouvement" quand l'objet est statique. Ne pas confondre la réaction totale \(\vec{R}\) avec sa composante normale \(\vec{N}\).
Points à retenir (permettre a l'apprenant de maitriser la question)
- Trois forces agissent sur le bloc : le poids \(\vec{P}\), la réaction normale \(\vec{N}\), et le frottement statique \(\vec{f_s}\).
- \(\vec{N}\) est toujours perpendiculaire à la surface de contact.
- \(\vec{f_s}\) est toujours parallèle à la surface et s'oppose à la tendance du mouvement.
Le saviez-vous ? (la culture de l'ingénieur)
Isaac Newton a formulé ses lois du mouvement dans son ouvrage "Philosophiæ Naturalis Principia Mathematica" en 1687. Le concept de décomposer un problème en isolant un corps et ses forces est l'une des contributions les plus puissantes et durables de la physique classique.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Si une corde tirait le bloc vers le haut de la pente, comment nommerait-on cette quatrième force ?
Question 2 : Application du PFS et projection des forces
Principe (le concept physique)
Le bloc est en équilibre juste avant de glisser. Le PFS nous dit que la somme des forces est nulle. Pour exploiter cette information, on projette cette équation vectorielle sur un système d'axes judicieusement choisi. Le meilleur choix est un repère (Oxy) lié au plan incliné, car deux des trois forces (\(\vec{N}\) et \(\vec{f_s}\)) sont déjà alignées avec ces axes.
Mini-Cours (approfondissement théorique)
Le choix du système de coordonnées est une étape stratégique. En choisissant un axe (Ox) parallèle à la pente et un axe (Oy) perpendiculaire, on simplifie radicalement le problème. Seule une force, le poids \(\vec{P}\), devra être décomposée. Si on avait choisi des axes horizontal et vertical, on aurait dû décomposer \(\vec{N}\) et \(\vec{f_s}\), ce qui est plus complexe.
Remarque Pédagogique (le conseil du professeur)
La projection de vecteurs est une compétence mathématique clé en physique. Assurez-vous de bien maîtriser la trigonométrie (SOH CAH TOA) pour trouver les composantes sinus et cosinus. C'est souvent ici que les erreurs de calcul commencent.
Normes (la référence réglementaire)
Le Principe Fondamental de la Statique est la Première Loi de Newton. C'est une loi fondamentale de la nature qui décrit l'état d'équilibre des objets.
Formule(s) (l'outil mathématique)
Principe Fondamental de la Statique :
Hypothèses (le cadre du calcul)
L'hypothèse principale est que le système est à l'équilibre (statique), c'est-à-dire que son accélération est nulle. C'est ce qui nous autorise à utiliser le PFS.
Donnée(s) (les chiffres d'entrée)
Les données sont les vecteurs forces identifiés à la question 1 et l'angle d'inclinaison \(\theta\).
Astuces(Pour aller plus vite)
Dessinez toujours votre système d'axes directement sur le diagramme de corps libre. Cela vous aidera à visualiser les angles et à éviter les erreurs lors de la projection du vecteur poids.
Schéma (Avant les calculs)
Projection du poids \(\vec{P}\)
Calcul(s) (l'application numérique)
On projette l'équation \(\vec{P} + \vec{N} + \vec{f_s} = \vec{0}\) sur les axes (Ox) et (Oy) :
Projection sur (Ox), orienté vers le bas de la pente :
Projection sur (Oy), orienté perpendiculairement à la pente, vers le haut :
Schéma (Après les calculs)
Equations projetées
Réflexions (l'interprétation du résultat)
Nous avons transformé une unique équation vectorielle complexe en deux équations scalaires (avec des nombres) beaucoup plus simples à manipuler. C'est le cœur de la méthode de résolution en mécanique.
Points de vigilance (les erreurs à éviter)
L'erreur la plus fréquente est de se tromper dans les projections du poids. Retenez que l'angle \(\theta\) du plan incliné se retrouve entre le vecteur poids \(\vec{P}\) et l'axe (Oy). Ainsi, la composante sur (Oy) est en \(\cos(\theta)\) et celle sur (Ox) est en \(\sin(\theta)\).
Points à retenir (permettre a l'apprenant de maitriser la question)
- Le PFS s'écrit \(\sum \vec{F} = \vec{0}\) à l'équilibre.
- Le choix d'un repère intelligent (parallèle et perpendiculaire à la pente) est crucial.
- La projection transforme une équation vectorielle en un système d'équations scalaires.
Le saviez-vous ? (la culture de l'ingénieur)
Le concept de décomposer des forces en composantes orthogonales a été largement développé par des mathématiciens comme René Descartes au 17ème siècle avec l'invention du système de coordonnées cartésiennes, qui a révolutionné la manière de lier la géométrie et l'algèbre.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Si le bloc accélérait vers le bas avec une accélération \(a\), que deviendrait la première équation (selon Ox) d'après la 2ème loi de Newton ?
Question 3 : Expressions littérales de N et fs
Principe (le concept physique)
À partir des deux équations scalaires obtenues par projection, qui forment un système de deux équations à deux inconnues (\(N\) et \(f_s\)), on peut isoler algébriquement chaque inconnue pour trouver son expression en fonction des paramètres connus du problème.
Mini-Cours (approfondissement théorique)
Travailler en "littéral" (avec les lettres) avant de passer aux applications numériques est une pratique fondamentale en sciences. Cela permet de vérifier l'homogénéité des formules (les unités sont-elles cohérentes ?) et de trouver des résultats généraux qui ne dépendent pas des valeurs spécifiques du problème.
Remarque Pédagogique (le conseil du professeur)
C'est une étape purement mathématique. Prenez votre temps pour manipuler correctement les équations. L'objectif est d'exprimer les forces que l'on ne connaît pas (\(N, f_s\)) en fonction des grandeurs que l'on connaît (\(m, g, \theta\)).
Normes (la référence réglementaire)
Il ne s'agit pas de normes, mais de la résolution d'un système d'équations linéaires, une procédure mathématique standard.
Formule(s) (l'outil mathématique)
Les équations de départ sont :
Hypothèses (le cadre du calcul)
On suppose que le bloc est toujours en équilibre statique. Ces formules ne sont valables que tant que le bloc ne glisse pas.
Donnée(s) (les chiffres d'entrée)
On utilise la relation fondamentale de la dynamique pour le poids : \(P = mg\).
Astuces(Pour aller plus vite)
L'équation projetée sur l'axe (Oy) est souvent la plus simple pour trouver \(N\) en premier, car la force de frottement n'apparaît pas dans cette équation.
Schéma (Avant les calculs)
Système d'équations à résoudre
Calcul(s) (l'application numérique)
À partir de l'équation sur (Oy) :
Sachant que \(P = mg\), on obtient :
À partir de l'équation sur (Ox) :
On obtient donc :
Schéma (Après les calculs)
Expressions des forces de contact
Réflexions (l'interprétation du résultat)
Ces deux relations sont fondamentales. Elles montrent que lorsque l'on augmente l'angle \(\theta\), la force normale \(N\) diminue (le bloc appuie moins sur le support) tandis que la force de frottement \(f_s\) nécessaire pour maintenir l'équilibre augmente (la composante du poids qui tire le bloc vers le bas est plus grande).
Points de vigilance (les erreurs à éviter)
Ne pas intervertir le sinus et le cosinus est crucial. Une bonne astuce est de vérifier les cas limites : si \(\theta = 0\), on doit trouver \(N = mg\) et \(f_s = 0\), ce qui est correct avec ces formules.
Points à retenir (permettre a l'apprenant de maitriser la question)
- La réaction normale \(N\) est la composante du poids perpendiculaire au plan : \(mg \cos(\theta)\).
- La force de frottement \(f_s\) compense exactement la composante du poids parallèle au plan : \(mg \sin(\theta)\).
Le saviez-vous ? (la culture de l'ingénieur)
Les fonctions sinus et cosinus, fondamentales ici, ont été développées à l'origine par les astronomes grecs et indiens pour calculer les positions des planètes et des étoiles. Leurs applications en mécanique sont venues bien plus tard.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Pour \(m=2 \, \text{kg}\) et \(\theta=20^\circ\), calculez la valeur de N en Newtons. (Prendre g=9.81)
Question 4 : Détermination de la relation à l'angle de glissement
Principe (le concept physique)
Le bloc reste immobile tant que la force de frottement nécessaire à l'équilibre (\(f_s\)) est inférieure ou égale à la force de frottement maximale possible (\(f_{\text{s,max}}\)). Le glissement est imminent lorsque ces deux forces sont exactement égales. C'est cette condition critique qui va nous permettre de trouver l'angle maximal.
Mini-Cours (approfondissement théorique)
Cette étape illustre un concept clé en physique : l'étude des conditions aux limites. On ne s'intéresse plus à n'importe quel état d'équilibre, mais au moment précis où cet équilibre est sur le point de se rompre. C'est en étudiant ce point de bascule que l'on peut déterminer les limites de stabilité d'un système.
Remarque Pédagogique (le conseil du professeur)
C'est le cœur de la résolution physique du problème. On passe d'une description de l'équilibre (\(f_s\) s'ajuste) à une condition de rupture (\(f_s\) atteint son maximum). La traduction mathématique de "le bloc est sur le point de glisser" est \(f_s = \mu_s N\).
Normes (la référence réglementaire)
Le modèle de frottement \(f_s \le \mu_s N\) est une loi empirique, connue sous le nom de lois de Coulomb-Amontons. Ce n'est pas une loi fondamentale comme le PFS, mais un modèle très efficace pour décrire le comportement de la plupart des surfaces sèches en contact.
Formule(s) (l'outil mathématique)
Condition de glissement imminent (à \(\theta = \theta_{\text{max}}\)) :
Hypothèses (le cadre du calcul)
On suppose que le modèle de frottement de Coulomb-Amontons est applicable et que le coefficient \(\mu_s\) est constant.
Donnée(s) (les chiffres d'entrée)
On utilise les expressions de \(N\) et \(f_s\) trouvées à la question 3 :
Astuces(Pour aller plus vite)
Lorsque vous posez l'égalité, vous verrez que des termes apparaissent des deux côtés. Simplifiez-les immédiatement. En physique, si un résultat ne dépend plus de certains paramètres (ici la masse et la gravité), cela révèle souvent une propriété plus générale et fondamentale.
Schéma (Avant les calculs)
Condition à la limite du glissement
Calcul(s) (l'application numérique)
On remplace \(f_s\) et \(N\) par leurs expressions dans la condition de glissement :
Schéma (Après les calculs)
Relation Fondamentale
Réflexions (l'interprétation du résultat)
Cette relation très simple et élégante est le résultat principal de l'exercice. Elle montre que l'angle maximal avant glissement, appelé aussi "angle de frottement", ne dépend que de la nature des surfaces en contact (résumée par \(\mu_s\)) et non de la masse de l'objet ou de la gravité. C'est une propriété intrinsèque du couple de matériaux.
Points de vigilance (les erreurs à éviter)
N'appliquez la formule \(f_s = \mu_s N\) qu'au moment précis du glissement imminent. Pour tout angle \(\theta < \theta_{\text{max}}\), la force de frottement est \(f_s = mg \sin(\theta)\) et elle est donc inférieure à \(\mu_s N\).
Points à retenir (permettre a l'apprenant de maitriser la question)
- La condition de rupture de l'équilibre est \(f_s = f_{\text{s,max}}\).
- L'angle de frottement \(\theta_{\text{max}}\) est directement lié au coefficient de frottement \(\mu_s\) par la relation \(\tan(\theta_{\text{max}}) = \mu_s\).
- Cet angle ne dépend ni de la masse de l'objet, ni de l'intensité de la pesanteur.
Le saviez-vous ? (la culture de l'ingénieur)
Léonard de Vinci fut l'un des premiers à étudier systématiquement le frottement vers 1493. Il avait déjà noté que la force de frottement était proportionnelle à la charge (la force normale) et indépendante de l'aire de contact, deux des lois que nous utilisons encore aujourd'hui.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Quelle est la valeur de \(\mu_s\) pour un angle de glissement de 45° ?
Question 5 : Calcul numérique de \(\theta_{\text{max}}\)
Principe (le concept physique)
Maintenant que nous avons la relation littérale qui lie l'angle au coefficient de frottement, la dernière étape est une simple application numérique. On utilise la fonction mathématique réciproque de la tangente (arc tangente) pour isoler et calculer la valeur de l'angle.
Mini-Cours (approfondissement théorique)
La fonction arc tangente, notée \(\arctan\) ou \(\tan^{-1}\) sur les calculatrices, est la fonction "inverse" de la tangente. Si \(\tan(x) = y\), alors \(\arctan(y) = x\). Elle permet de retrouver un angle à partir de la valeur de sa tangente.
Remarque Pédagogique (le conseil du professeur)
C'est la conclusion de notre raisonnement. Assurez-vous de savoir utiliser correctement votre calculatrice, et notamment de vérifier qu'elle est bien réglée en mode "degrés" pour obtenir un résultat dans l'unité demandée.
Normes (la référence réglementaire)
L'utilisation des degrés (°) comme unité d'angle est une convention universelle en dehors des mathématiques pures où l'on préfère le radian.
Formule(s) (l'outil mathématique)
Hypothèses (le cadre du calcul)
On suppose que la valeur de \(\mu_s = 0.60\) fournie dans l'énoncé est exacte et précise.
Donnée(s) (les chiffres d'entrée)
- \(\mu_s = 0.60\)
Astuces(Pour aller plus vite)
Avant de calculer, ayez un ordre de grandeur en tête. On sait que \(\tan(0^\circ)=0\) et \(\tan(45^\circ)=1\). Puisque notre \(\mu_s=0.60\) est entre 0 et 1, l'angle sera forcément entre 0° et 45°, ce qui permet de vérifier la plausibilité du résultat de la calculatrice.
Schéma (Avant les calculs)
Application de la fonction Arc Tangente
Calcul(s) (l'application numérique)
On arrondit le résultat à une décimale significative.
Schéma (Après les calculs)
Angle de Frottement
Réflexions (l'interprétation du résultat)
Un angle de 31° est un angle assez courant pour le frottement entre du bois et une autre surface. Ce résultat est physiquement cohérent. Si l'on inclinait la planche à 30°, le bloc resterait immobile. Si on l'inclinait à 32°, il se mettrait à glisser.
Points de vigilance (les erreurs à éviter)
L'erreur la plus commune ici est d'oublier de vérifier le mode de la calculatrice (degrés/radians). Si vous obtenez un résultat comme 0.54, c'est que votre calculatrice est en mode radians. Pensez à la convertir.
Points à retenir (permettre a l'apprenant de maitriser la question)
- La dernière étape est une application numérique utilisant la fonction \(\arctan\).
- Le résultat final doit être donné avec une précision raisonnable et dans l'unité demandée (ici, les degrés).
Le saviez-vous ? (la culture de l'ingénieur)
En génie civil, l'angle de frottement des sols est une donnée cruciale. Il détermine par exemple la pente maximale que peut avoir un talus de terre ou de sable avant de s'effondrer. Cet angle, appelé "angle de talus naturel" ou "angle de repos", est directement lié au \(\mu_s\) entre les grains du sol.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Si le coefficient de frottement était de 0.30 (surface plus glissante), quel serait le nouvel angle de glissement en degrés ?
Outil Interactif : Simulateur de Frottement
Modifiez les paramètres pour voir comment les forces évoluent et à quel moment le glissement se produit.
Paramètres d'Entrée
Forces en jeu (N)
Le Saviez-Vous ?
Le frottement n'est pas toujours un inconvénient ! Sans lui, nous ne pourrions pas marcher, les voitures ne pourraient pas avancer, et les clous ne tiendraient pas dans les murs. Les ingénieurs passent beaucoup de temps à essayer de le maîtriser : le minimiser dans les roulements à billes, mais le maximiser dans les plaquettes de frein.
Foire Aux Questions (FAQ)
Le coefficient de frottement peut-il être supérieur à 1 ?
Oui, c'est possible. Un coefficient de 1 signifie que la force de frottement maximale est égale à la force normale. Pour des matériaux très adhérents, comme le caoutchouc sur de l'asphalte sec, \(\mu_s\) peut dépasser 1. Cela correspondrait à un angle de frottement supérieur à 45°.
Quelle est la différence entre frottement statique et cinétique ?
Le frottement statique (\(\mu_s\)) s'applique quand l'objet est immobile et empêche le mouvement de démarrer. Le frottement cinétique (\(\mu_c\)) s'applique une fois que l'objet est déjà en mouvement. En général, le coefficient cinétique est légèrement inférieur au coefficient statique (\(\mu_c < \mu_s\)). C'est pourquoi il est souvent plus difficile de "démarrer" un objet lourd que de le maintenir en mouvement.
Quiz Final : Testez vos connaissances
1. Si on double la masse du bloc, l'angle de glissement \(\theta_{\text{max}}\)...
2. Sur la Lune, où la gravité est plus faible, l'angle de glissement pour les mêmes objets...
- Frottement Statique (\(f_s\))
- Force qui s'oppose à la mise en mouvement d'un objet sur une surface. Sa valeur s'ajuste pour maintenir l'équilibre, jusqu'à un maximum.
- Coefficient de Frottement Statique (\(\mu_s\))
- Nombre sans dimension qui caractérise l'adhérence entre deux surfaces. Il relie la force de frottement maximale à la force normale : \(f_{\text{s,max}} = \mu_s N\).
- Angle de Frottement (\(\theta_{\text{max}}\))
- Angle d'inclinaison maximal d'un plan pour lequel un objet reste en équilibre statique, uniquement sous l'effet de son poids et de la réaction du support.
D’autres exercices de physique premiere:
0 commentaires
