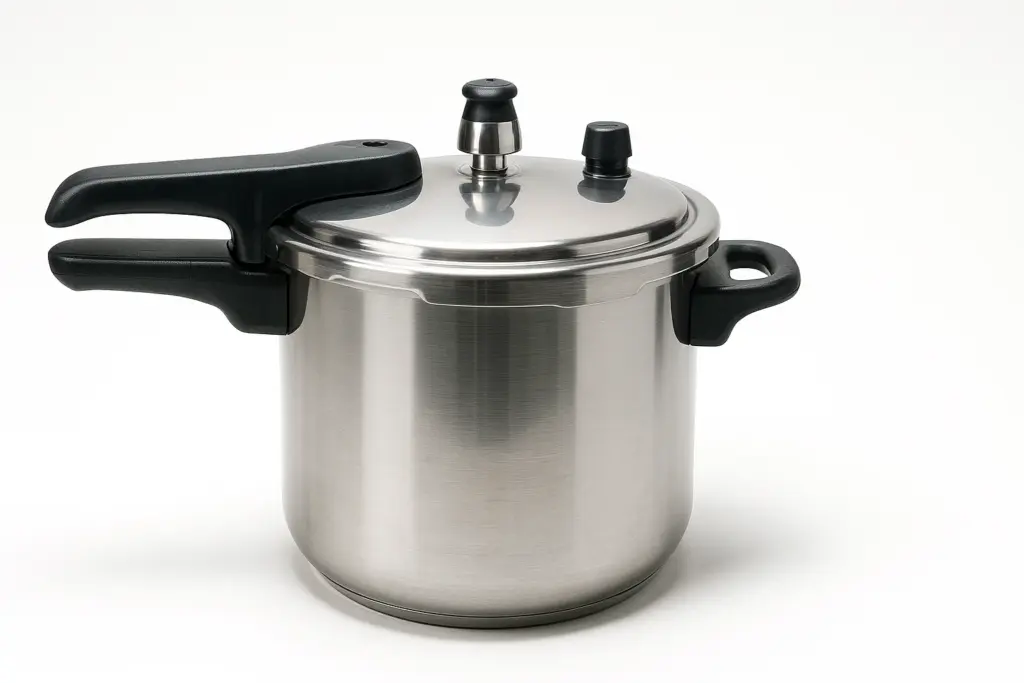

Étude de la cocotte-minute
Contexte : La physique cachée dans notre cuisine.
La cocotte-minute, ou "autocuiseur", est un ustensile de cuisine qui permet de cuire les aliments beaucoup plus rapidement qu'une casserole traditionnelle. Ce gain de temps est rendu possible par un principe physique fondamental : l'augmentation de la pressionLa pression est la force exercée par un fluide (gaz ou liquide) par unité de surface. Elle se mesure en Pascals (Pa) ou en bars (bar). à l'intérieur de l'enceinte hermétiquement fermée. Cette surpression modifie la température d'ébullition de l'eau, permettant d'atteindre des températures de cuisson supérieures à 100°C. Cet exercice vous propose d'explorer les forces immenses générées par cette pression et de comprendre le fonctionnement de la soupape de sécurité, un élément crucial pour une utilisation sans danger.
Remarque Pédagogique : Cet exercice illustre comment des lois physiques fondamentales, comme la relation entre la pression et la force, s'appliquent à des objets du quotidien. C'est une démarche typique de l'ingénieur en conception de produits : calculer les contraintes pour assurer la robustesse et la sécurité d'un appareil soumis à de fortes pressions.
Objectifs Pédagogiques
- Calculer la surface d'un disque (couvercle).
- Appliquer la relation entre pression, force et surface (\(P = F/S\)).
- Convertir des unités de pression (bar en Pascal) et de dimension (cm en m).
- Comprendre l'ordre de grandeur des forces pressantes.
- Analyser le fonctionnement d'un mécanisme de sécurité (la soupape).
Données de l'étude
Schéma de la cocotte-minute et de sa soupape
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Diamètre intérieur du couvercle | \(D\) | 22 | \(\text{cm}\) |
| Pression intérieure (relative) | \(P_{\text{relative}}\) | 0.8 | \(\text{bar}\) |
| Pression atmosphérique | \(P_{\text{atm}}\) | 1.0 | \(\text{bar}\) |
| Surface du trou de la soupape | \(S_{\text{soupape}}\) | 0.5 | \(\text{cm}^2\) |
Questions à traiter
- Calculer la surface (ou l'aire) \(S\) du couvercle en contact avec la vapeur. Exprimer le résultat en mètre carré (\(\text{m}^2\)).
- Calculer la pression absolue \(P_{\text{abs}}\) à l'intérieur de la cocotte en Pascals (Pa).
- Calculer la force totale \(F_{\text{int}}\) que la vapeur exerce sur la face intérieure du couvercle.
- La soupape de sécurité a une masse \(m\). Calculer la force pressante \(F_{\text{soupape}}\) exercée par la vapeur sur la soupape. En déduire la masse minimale de la soupape pour qu'elle ne se soulève pas. (On prendra g = 9.8 N/kg).
Les bases de la mécanique des fluides
Avant de plonger dans la correction, revoyons quelques concepts clés sur la pression.
1. La Pression : une force répartie :
La pression est une mesure de la force exercée par un fluide (un gaz comme la vapeur, ou un liquide) sur une surface. Elle est définie comme le rapport de l'intensité de la force \(F\) pressante, perpendiculaire à la surface, par l'aire \(S\) de cette surface.
\[ P = \frac{F}{S} \]
L'unité internationale est le Pascal (Pa), qui correspond à une force de 1 Newton exercée sur 1 mètre carré.
2. Pression Relative et Pression Absolue :
La pression atmosphérique (\(P_{\text{atm}}\)) est la pression de l'air qui nous entoure (environ 1 bar au niveau de la mer). Un manomètre mesure souvent la pression relative, c'est-à-dire la différence de pression par rapport à l'atmosphère. Pour obtenir la pression absolue (la "vraie" pression à l'intérieur), il faut ajouter la pression atmosphérique.
\[ P_{\text{absolue}} = P_{\text{relative}} + P_{\text{atm}} \]
3. Conversions d'unités utiles :
En physique, il est crucial de travailler avec les unités du Système International (mètres, mètres carrés, Pascals, Newtons).
\[ 1 \, \text{bar} = 100 \, 000 \, \text{Pa} = 10^5 \, \text{Pa} \]
\[ 1 \, \text{m} = 100 \, \text{cm} \quad \Rightarrow \quad 1 \, \text{m}^2 = (100 \, \text{cm})^2 = 10 \, 000 \, \text{cm}^2 = 10^4 \, \text{cm}^2 \]
Correction : Étude de la cocotte-minute
Question 1 : Calculer la surface du couvercle (S)
Principe (le concept physique)
La première étape pour calculer une force due à la pression est de déterminer la surface sur laquelle cette pression s'applique. Le couvercle de la cocotte-minute est un disque. Nous devons donc utiliser la formule mathématique de l'aire (ou surface) d'un disque en utilisant la mesure de son diamètre.
Mini-Cours (approfondissement théorique)
L'aire d'un disque peut se calculer à partir de son rayon \(R\) ou de son diamètre \(D\). La formule de base est \(S = \pi \times R^2\). Comme le rayon est la moitié du diamètre (\(R = D/2\)), on peut substituer pour obtenir une formule avec le diamètre : \(S = \pi \times (D/2)^2 = \pi \times D^2 / 4\). Les deux formules sont équivalentes.
Remarque Pédagogique (le conseil du professeur)
L'erreur la plus fréquente ici est de se tromper d'unité. L'énoncé donne le diamètre en centimètres (cm), mais l'unité standard pour les calculs de force et de pression est le mètre carré (\(\text{m}^2\)). Il est donc plus prudent de convertir le diamètre en mètres (m) *avant* de faire le calcul de la surface. Cela évite des erreurs de conversion complexes à la fin.
Normes (la référence réglementaire)
Les dimensions des ustensiles de cuisine comme les cocottes-minutes sont normalisées pour garantir la compatibilité des accessoires (paniers, joints). Le diamètre de 22 cm est une taille très courante sur le marché.
Formule(s) (l'outil mathématique)
L'aire (ou surface) \(S\) d'un disque de rayon \(R\) ou de diamètre \(D\) est :
Hypothèses (le cadre du calcul)
On suppose que le couvercle est un disque parfait et que son diamètre intérieur correspond exactement à la surface sur laquelle la vapeur pousse.
Donnée(s) (les chiffres d'entrée)
- Diamètre du couvercle, \(D = 22 \, \text{cm}\)
Astuces(Pour aller plus vite)
Pour convertir des centimètres en mètres, on divise par 100. Donc, \(22 \, \text{cm} = 0.22 \, \text{m}\). Mémoriser cette conversion simple permet de gagner du temps et d'éviter les erreurs de calcul.
Schéma (Avant les calculs)
Vue de dessus du couvercle
Calcul(s) (l'application numérique)
1. Convertir le diamètre en mètres :
2. Calculer le rayon en mètres :
3. Appliquer la formule de la surface :
Schéma (Après les calculs)
Surface du couvercle calculée
Réflexions (l'interprétation du résultat)
Une surface de 0.038 \(\text{m}^2\) peut sembler petite, mais c'est sur cette aire que va s'exercer la pression de la vapeur. Même une pression modérée, répartie sur cette surface, peut engendrer une force considérable, comme nous le verrons dans la question suivante.
Points de vigilance (les erreurs à éviter)
Attention à ne pas oublier le carré dans la formule (\(R^2\)). Une autre erreur classique est de confondre le rayon et le diamètre. Utilisez toujours le rayon pour la formule \(S = \pi R^2\), ou assurez-vous d'utiliser la formule correcte avec le diamètre (\(S = \pi D^2 / 4\)).
Points à retenir (permettre a l'apprenant de maitriser la question)
- La surface d'un disque se calcule avec \(S = \pi \times R^2\).
- Il est essentiel de convertir toutes les longueurs en mètres avant le calcul.
- Le rayon est la moitié du diamètre.
Le saviez-vous ? (la culture de l'ingénieur)
Les hublots des sous-marins ou des avions sont toujours circulaires. C'est parce que le cercle est la forme qui répartit le mieux les contraintes dues à la pression. Un hublot carré aurait des concentrations de contraintes dans les coins, ce qui le rendrait beaucoup plus fragile.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Quelle serait la surface en \(\text{m}^2\) d'un couvercle plus petit, de 18 cm de diamètre ?
Question 2 : Calculer la pression absolue (P_abs)
Principe (le concept physique)
La force qui pousse sur le couvercle dépend de la pression "totale" ou "absolue" à l'intérieur. L'énoncé nous donne la pression relative, c'est-à-dire l'excédent de pression par rapport à l'extérieur. Pour trouver la pression absolue, nous devons additionner cette pression relative à la pression atmosphérique qui règne à l'extérieur.
Mini-Cours (approfondissement théorique)
La pression atmosphérique n'est pas constante. Elle diminue avec l'altitude. Au sommet du Mont Blanc, l'eau bout à environ 85°C car la pression atmosphérique est plus faible. Une cocotte-minute permet de s'affranchir de cette contrainte en créant sa propre pression interne, garantissant une température de cuisson élevée même en altitude.
Remarque Pédagogique (le conseil du professeur)
Pensez à un pneu de voiture. Quand vous le gonflez à "2.5 bars", c'est une pression relative. La pression absolue à l'intérieur du pneu est en réalité de 2.5 bars + 1 bar (pression atmosphérique) = 3.5 bars. C'est cette pression absolue qui maintient le pneu en forme. C'est la même logique pour la cocotte-minute.
Normes (la référence réglementaire)
En physique et en ingénierie, tous les calculs thermodynamiques (lois des gaz, etc.) se font avec la pression absolue. La pression relative est une commodité de mesure, mais la pression absolue est la grandeur physique fondamentale.
Formule(s) (l'outil mathématique)
La relation entre pression absolue, relative et atmosphérique est :
Hypothèses (le cadre du calcul)
On suppose que la pression atmosphérique est exactement de 1.0 bar, ce qui est une valeur standard au niveau de la mer.
Donnée(s) (les chiffres d'entrée)
- Pression relative, \(P_{\text{relative}} = 0.8 \, \text{bar}\)
- Pression atmosphérique, \(P_{\text{atm}} = 1.0 \, \text{bar}\)
Astuces(Pour aller plus vite)
La conversion de bars en Pascals est simple : il suffit de multiplier par 100 000 (ou \(10^5\)). Par exemple, \(1.8 \, \text{bar}\) devient \(1.8 \times 10^5 \, \text{Pa}\). C'est une conversion à connaître par cœur.
Schéma (Avant les calculs)
Composition de la Pression Absolue
Calcul(s) (l'application numérique)
1. Calculer la pression absolue en bars :
2. Convertir la pression absolue en Pascals :
Schéma (Après les calculs)
Valeur de la Pression Absolue
Réflexions (l'interprétation du résultat)
La pression à l'intérieur de la cocotte est de 180 000 Pascals. C'est presque le double de la pression atmosphérique normale. C'est cette haute pression qui permet à l'eau de bouillir à une température plus élevée (environ 117°C) et donc de cuire les aliments plus vite.
Points de vigilance (les erreurs à éviter)
Ne pas oublier d'ajouter la pression atmosphérique. Utiliser uniquement la pression relative (0.8 bar) dans les calculs de force suivants est une erreur très fréquente qui sous-estimerait grandement les forces en jeu.
Points à retenir (permettre a l'apprenant de maitriser la question)
- La pression absolue est la somme de la pression relative et de la pression atmosphérique.
- Les calculs de force se font toujours avec la pression absolue.
- La conversion \(1 \, \text{bar} = 10^5 \, \text{Pa}\) est fondamentale.
Le saviez-vous ? (la culture de l'ingénieur)
La pression au fond de la fosse des Mariannes, le point le plus profond des océans, est d'environ 1100 bars. Cela correspond à 110 millions de Pascals, soit la pression qu'exercerait une tour Eiffel posée sur un timbre-poste !
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Si la pression relative atteignait 1.2 bar, quelle serait la pression absolue en Pascals ?
Question 3 : Calculer la force pressante intérieure (F_int)
Principe (le concept physique)
Maintenant que nous connaissons la pression absolue à l'intérieur (\(P_{\text{abs}}\)) et la surface du couvercle (\(S\)), nous pouvons calculer la force totale que la vapeur d'eau exerce sur le couvercle. Cette force est le produit de la pression par la surface. C'est cette force gigantesque que le système de verrouillage de la cocotte doit contenir.
Mini-Cours (approfondissement théorique)
La force pressante est toujours perpendiculaire à la surface sur laquelle elle s'exerce. Dans la cocotte, la vapeur pousse dans toutes les directions : vers le haut sur le couvercle, vers le bas sur le fond, et sur les côtés. La force qui nous intéresse ici est la composante verticale qui pousse le couvercle vers le haut.
Remarque Pédagogique (le conseil du professeur)
On s'attend à un résultat très grand. Une pression de 1 bar (la pression atmosphérique) équivaut déjà à une force d'environ 10 Newtons (le poids d'une masse de 1 kg) sur chaque centimètre carré. Comme notre couvercle a une grande surface, la force totale sera équivalente au poids d'un objet très lourd, comme une petite voiture !
Normes (la référence réglementaire)
Les appareils sous pression comme les autocuiseurs sont soumis à des normes de sécurité très strictes (en Europe, la directive DESP 2014/68/UE). Ces normes imposent des tests de résistance des matériaux et des systèmes de verrouillage pour s'assurer qu'ils peuvent supporter des forces bien supérieures à celles rencontrées en utilisation normale.
Formule(s) (l'outil mathématique)
En réarrangeant la formule de la pression :
Hypothèses (le cadre du calcul)
On suppose que la pression est uniforme sur toute la surface intérieure du couvercle.
Donnée(s) (les chiffres d'entrée)
- Pression absolue, \(P_{\text{abs}} = 180 \, 000 \, \text{Pa}\) (de la question 2)
- Surface du couvercle, \(S \approx 0.038 \, \text{m}^2\) (de la question 1)
Astuces(Pour aller plus vite)
Pour avoir une idée de l'ordre de grandeur, on peut arrondir : \(P_{\text{abs}} \approx 200 \, 000 \, \text{Pa}\) et \(S \approx 0.04 \, \text{m}^2\). Le calcul devient \(200 \, 000 \times 0.04 = 2 \times 10^5 \times 4 \times 10^{-2} = 8 \times 10^3 = 8000 \, \text{N}\). Le résultat précis sera proche de cette valeur.
Schéma (Avant les calculs)
Force pressante sur le couvercle
Calcul(s) (l'application numérique)
On applique la formule avec les valeurs en unités internationales (Pa et \(\text{m}^2\)) :
Schéma (Après les calculs)
Équivalence de la Force en Poids
Réflexions (l'interprétation du résultat)
La force exercée par la vapeur sur le couvercle est de 6840 Newtons. Pour se représenter ce que cela signifie, on peut convertir cette force en un poids équivalent en divisant par \(g \approx 10 \, \text{N/kg}\). Cela correspond au poids d'une masse d'environ 684 kg ! C'est comme si plusieurs personnes se tenaient debout sur le couvercle. On comprend maintenant pourquoi un système de verrouillage solide est indispensable.
Points de vigilance (les erreurs à éviter)
La principale erreur serait d'utiliser des unités incohérentes : multiplier des bars par des centimètres carrés, par exemple. Il faut impérativement tout convertir en unités du Système International (Pascals et mètres carrés) pour obtenir une force en Newtons.
Points à retenir (permettre a l'apprenant de maitriser la question)
- La force est le produit de la pression par la surface : \(F = P \times S\).
- Une pression même modérée peut créer une force énorme si la surface est grande.
- Il faut utiliser la pression absolue pour calculer la force totale exercée par un fluide.
Le saviez-vous ? (la culture de l'ingénieur)
Les vérins hydrauliques utilisent ce même principe pour démultiplier les forces. Une petite force appliquée sur un petit piston crée une pression dans un liquide. Cette même pression, appliquée sur un grand piston, génère une force beaucoup plus grande, capable de soulever des voitures ou des engins de chantier.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Avec une pression absolue de 200 000 Pa, quelle serait la force intérieure sur le couvercle en Newtons ?
Question 4 : Analyser la soupape de sécurité
Principe (le concept physique)
La soupape est un dispositif de sécurité essentiel. C'est un petit poids posé sur une ouverture. Tant que la force exercée par la pression de la vapeur sur la petite surface de l'ouverture est inférieure au poids de la soupape, celle-ci reste en place. Si la pression devient trop forte, la force soulève la soupape, ce qui libère de la vapeur et fait baisser la pression. Nous allons calculer la masse minimale de cette soupape pour qu'elle résiste à la pression de fonctionnement normale.
Mini-Cours (approfondissement théorique)
Le poids d'un objet est la force de gravité exercée sur lui. Il est proportionnel à sa masse \(m\) via l'intensité de la pesanteur \(g\). La formule est \(Poids = m \times g\). À la surface de la Terre, \(g\) vaut environ 9.8 N/kg. Pour que la soupape reste en place, son poids doit être au moins égal à la force pressante qui la pousse vers le haut.
Remarque Pédagogique (le conseil du professeur)
C'est un équilibre des forces. On compare deux forces opposées : la force de la vapeur qui pousse vers le haut et le poids de la soupape qui tire vers le bas. La soupape se soulèvera au moment exact où la force de la vapeur deviendra légèrement supérieure à son poids. C'est un mécanisme simple mais très ingénieux.
Normes (la référence réglementaire)
Les soupapes de sécurité sont des composants critiques dont la conception et le tarage (la pression à laquelle elles s'ouvrent) sont rigoureusement normalisés. Elles doivent être conçues pour s'ouvrir à une pression bien définie, supérieure à la pression de service mais inférieure à la pression de rupture de l'appareil, garantissant ainsi son intégrité en cas de surpression accidentelle.
Formule(s) (l'outil mathématique)
Force pressante : \(F = P \times S\). Poids : \(Poids = m \times g\). À l'équilibre :
Note : On utilise ici la pression *relative* car la pression atmosphérique s'exerce aussi sur le dessus de la soupape et annule l'effet de la pression atmosphérique du dessous.
Hypothèses (le cadre du calcul)
On néglige les frottements de la soupape sur son support. On considère que la soupape se soulève dès que la force pressante est égale à son poids.
Donnée(s) (les chiffres d'entrée)
- Pression relative, \(P_{\text{relative}} = 0.8 \, \text{bar}\)
- Surface de la soupape, \(S_{\text{soupape}} = 0.5 \, \text{cm}^2\)
- Intensité de la pesanteur, \(g = 9.8 \, \text{N/kg}\)
Astuces(Pour aller plus vite)
La conversion de \(\text{cm}^2\) en \(\text{m}^2\) est la plus piégeuse. Rappelez-vous que \(1 \, \text{m}^2 = 10 \, 000 \, \text{cm}^2\). Donc, pour passer de \(\text{cm}^2\) à \(\text{m}^2\), il faut diviser par 10 000 (ou multiplier par \(10^{-4}\)). \(0.5 \, \text{cm}^2 = 0.5 \times 10^{-4} \, \text{m}^2\).
Schéma (Avant les calculs)
Équilibre des forces sur la soupape
Calcul(s) (l'application numérique)
1. Convertir les données en unités SI :
2. Calculer la force pressante sur la soupape :
3. Calculer la masse minimale correspondante :
Schéma (Après les calculs)
Résultat du calcul de la masse
Réflexions (l'interprétation du résultat)
La masse de la soupape doit être d'au moins 410 grammes pour contenir la pression de service. C'est une masse tout à fait réaliste pour ce type de pièce. Si la pression augmentait, la force dépasserait les 4 N, soulèverait la soupape et la vapeur s'échapperait, faisant ainsi son travail de régulation et de sécurité.
Points de vigilance (les erreurs à éviter)
La principale difficulté ici est de savoir s'il faut utiliser la pression relative ou absolue. Comme la pression atmosphérique s'exerce des deux côtés de la soupape (en dessous via la vapeur, et au-dessus directement), leurs effets s'annulent. Seule la surpression, donc la pression relative, contribue à la force nette qui soulève la soupape.
Points à retenir (permettre a l'apprenant de maitriser la question)
- Un objet est en équilibre lorsque les forces qui s'exercent sur lui se compensent.
- Le poids est une force (\(Poids = m \times g\)) qui s'oppose à la force pressante.
- La soupape de sécurité est un exemple d'équilibre entre poids et force pressante.
Le saviez-vous ? (la culture de l'ingénieur)
L'invention de la cocotte-minute est attribuée au physicien français Denis Papin en 1679. Il l'appela le "digesteur" et fut le premier à y intégrer une soupape de sécurité, une innovation majeure qui a rendu possible l'utilisation de la vapeur sous pression dans de nombreuses applications, jetant les bases de la machine à vapeur.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Si la soupape avait une masse de 0.5 kg, quelle pression relative maximale (en bars) pourrait-elle contenir ?
Outil Interactif : Force sur le couvercle
Modifiez la pression relative et le diamètre du couvercle pour voir l'impact sur la force totale exercée par la vapeur.
Paramètres d'Entrée
Résultats Clés
Le Saviez-Vous ?
La cuisson sous pression ne se contente pas d'accélérer la cuisson. En atteignant des températures plus élevées (115-120°C), elle permet de réaliser les réactions de Maillard (qui donnent un goût grillé aux viandes) et la caramélisation des sucres beaucoup plus efficacement qu'une simple ébullition à 100°C, ce qui développe des saveurs plus riches et complexes.
Foire Aux Questions (FAQ)
Pourquoi la cocotte-minute "siffle"-t-elle ?
Le sifflement est produit par la vapeur qui s'échappe à grande vitesse par la petite ouverture de la soupape lorsque celle-ci se soulève. C'est le signe que la pression de service est atteinte et que l'autocuiseur régule sa pression. Si le sifflement est continu et très fort, cela peut indiquer que le feu est trop puissant.
Peut-on ouvrir une cocotte-minute directement après la cuisson ?
Non, jamais ! Il faut d'abord faire chuter la pression interne. Soit en attendant qu'elle refroidisse naturellement, soit en la passant sous un filet d'eau froide, soit en utilisant le système de décompression lente si elle en est équipée. Tenter de l'ouvrir sous pression est extrêmement dangereux car le couvercle pourrait être éjecté violemment.
Quiz Final : Testez vos connaissances
1. Si on double le diamètre du couvercle, la force exercée par la même pression sera...
2. La principale raison pour laquelle les aliments cuisent plus vite dans une cocotte-minute est que...
- Pression (P)
- Force exercée par un fluide par unité de surface. L'unité SI est le Pascal (Pa). \(1 \, \text{bar} = 100 \, 000 \, \text{Pa}\).
- Force Pressante (F)
- Force totale exercée par un fluide sur une surface. Elle est perpendiculaire à la surface et se calcule par \(F = P \times S\).
- Pression Absolue
- Pression réelle d'un fluide, mesurée par rapport au vide. C'est la somme de la pression relative et de la pression atmosphérique.
- Pression Relative
- Différence de pression entre un fluide et la pression atmosphérique environnante. C'est ce que mesure un manomètre classique.
D’autres exercices de physique seconde:
0 commentaires
