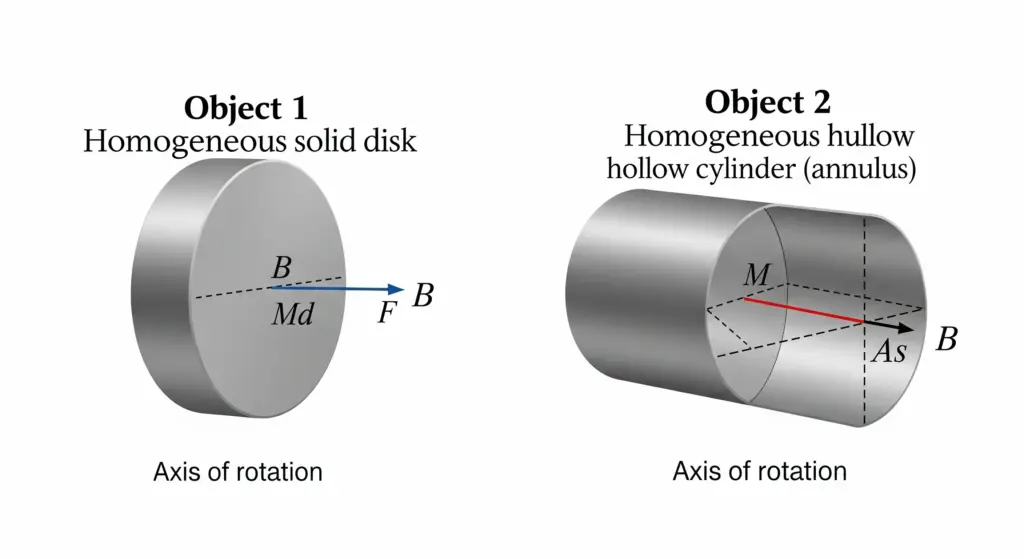

Calcul du Moment d’Inertie d’un Disque Cylindrique
Contexte : Le Moment d’InertieLe moment d'inertie est une grandeur physique qui caractérise la résistance d'un corps à une mise en rotation. Il dépend de la masse de l'objet et de la répartition de cette masse autour de l'axe de rotation..
En mécanique de rotation, le moment d'inertie joue un rôle analogue à celui de la masse en mécanique de translation. Il quantifie l'opposition d'un corps à changer son état de rotation. Cet exercice se concentre sur le calcul de cette grandeur pour une géométrie fondamentale : le disque cylindrique solide et homogène, un modèle utilisé pour de nombreux objets réels comme les volants d'inertie, les roues ou les disques durs. Nous utiliserons le calcul intégral pour dériver la formule à partir des principes de base.
Remarque Pédagogique : Cet exercice est fondamental car il illustre comment passer d'une définition de base (l'inertie d'un point matériel) à celle d'un objet solide continu, en utilisant la puissance du calcul intégral pour sommer une infinité de contributions infinitésimales.
Objectifs Pédagogiques
- Maîtriser la définition du moment d'inertie pour une distribution de masse continue.
- Appliquer le calcul intégral en coordonnées cylindriques pour résoudre un problème de physique.
- Comprendre et appliquer le Théorème de HuygensAussi connu comme le théorème des axes parallèles, il permet de calculer le moment d'inertie d'un corps par rapport à un axe parallèle à un axe passant par son centre de masse. pour trouver le moment d'inertie par rapport à un axe décalé.
Données de l'étude
Disque Cylindrique et Axes de Rotation
| Paramètre | Description | Symbole | Unité (SI) |
|---|---|---|---|
| Masse | Masse totale du disque | \(M\) | \(\text{kg}\) |
| Rayon | Rayon extérieur du disque | \(R\) | \(\text{m}\) |
| Hauteur | Hauteur (épaisseur) du disque | \(H\) | \(\text{m}\) |
| Masse Volumique | Masse par unité de volume, constante | \(\rho\) | \(\text{kg}/\text{m}^3\) |
Questions à traiter
- En utilisant les coordonnées cylindriques \((r, \theta, z)\), exprimer l'élément de masse infinitésimal \(dm\) pour un anneau cylindrique de rayon \(r\), d'épaisseur \(dr\) et de hauteur \(H\).
- Exprimer le moment d'inertie infinitésimal \(dI_z\) de cet anneau par rapport à l'axe de symétrie \(Z\).
- Par intégration, calculer le moment d'inertie total \(I_z\) du disque complet par rapport à l'axe \(Z\). Le résultat doit être exprimé en fonction de \(M\) et \(R\).
- En utilisant le théorème de Huygens, déduire le moment d'inertie \(I_{z'}\) du disque par rapport à un axe \(Z'\) parallèle à \(Z\) et passant par son bord (à une distance \(R\) de \(Z\)).
- Application Numérique : Calculer \(I_z\) et \(I_{z'}\) pour un disque en acier de masse \(M=10 \text{ kg}\) et de rayon \(R=0,2 \text{ m}\).
Les bases sur le Moment d'Inertie
Avant de commencer, revoyons les concepts clés nécessaires pour cet exercice.
1. Moment d'Inertie d'une masse ponctuelle
Pour une masse ponctuelle \(m\) située à une distance \(r\) d'un axe de rotation, le moment d'inertie est \( I = m r^2 \). Il représente la "difficulté" à faire tourner cette masse autour de l'axe.
2. Moment d'Inertie d'un corps continu
Pour un objet solide, on le décompose en une infinité de masses ponctuelles infinitésimales \(dm\). Le moment d'inertie total est la somme (intégrale) des moments d'inertie de tous ces éléments :
\[ I = \int_{\text{Corps}} r^2 dm \]
où \(r\) est la distance de chaque élément \(dm\) à l'axe de rotation.
3. Théorème de Huygens (Axes Parallèles)
Si l'on connaît le moment d'inertie \(I_G\) d'un corps par rapport à un axe passant par son centre de masse G, on peut trouver son moment d'inertie \(I'\) par rapport à n'importe quel autre axe parallèle, situé à une distance \(d\), grâce à la formule :
\[ I' = I_G + M d^2 \]
où \(M\) est la masse totale du corps.
Correction : Calcul du Moment d’Inertie d’un Disque Cylindrique
Question 1 : Expression de l'élément de masse \(dm\)
Principe
Pour calculer l'intégrale \( I = \int r^2 dm \), nous devons d'abord définir l'élément de masse \(dm\). Puisque le problème a une symétrie cylindrique et que la distance à l'axe \(Z\) ne dépend que du rayon \(r\), la stratégie la plus simple est de décomposer le disque en une série d'anneaux cylindriques (ou coquilles) concentriques de hauteur \(H\).
Mini-Cours
En coordonnées cylindriques, un élément de volume infinitésimal est donné par \(dV = r dr d\theta dz\). Pour obtenir le volume de notre anneau de hauteur \(H\), nous intégrons sur \(\theta\) de \(0\) à \(2\pi\) et sur \(z\) de \(0\) à \(H\), ce qui nous donne \(dV = (r dr) \times (2\pi) \times (H)\), confirmant l'approche géométrique plus intuitive.
Remarque Pédagogique
Toujours chercher à exploiter la symétrie du problème. Ici, la symétrie de révolution autour de l'axe Z nous guide naturellement vers un découpage en anneaux, où chaque point d'un anneau est à la même distance de l'axe.
Normes
Ce calcul relève des principes fondamentaux de la mécanique classique et n'est pas régi par une norme d'ingénierie spécifique. Les formules dérivées sont universelles.
Formule(s)
Relation masse-volume
Hypothèses
Nous posons deux hypothèses majeures pour ce calcul.
- Le disque est parfaitement homogène, ce qui signifie que sa masse volumique \(\rho\) est constante en tout point.
- La géométrie du disque est parfaite (cylindre droit).
Donnée(s)
| Paramètre | Description | Symbole |
|---|---|---|
| Masse totale | Masse macroscopique du disque | \(M\) |
| Rayon total | Rayon macroscopique du disque | \(R\) |
| Hauteur totale | Hauteur macroscopique du disque | \(H\) |
Astuces
Une bonne pratique est de toujours exprimer \(dm\) en fonction de la masse totale \(M\) plutôt que de \(\rho\). Cela permet d'obtenir une formule finale qui ne dépend que des grandeurs habituellement mesurées (masse, dimensions) et non d'une propriété du matériau.
Schéma (Avant les calculs)
Calcul(s)
Volume infinitésimal de l'anneau
On calcule le volume de l'anneau en "déroulant" sa circonférence (\(2\pi r\)) sur sa hauteur (\(H\)) et son épaisseur infinitésimale (\(dr\)).
Masse volumique
La masse volumique est la masse totale divisée par le volume total du cylindre, qui est l'aire de sa base (\(\pi R^2\)) multipliée par sa hauteur (\(H\)).
Masse infinitésimale de l'anneau
On substitue les expressions de \(\rho\) et \(dV\) dans la relation \(dm = \rho dV\). Les termes \(\pi\) et \(H\) s'annulent, et on obtient une expression simple pour la masse de l'anneau en fonction des grandeurs globales du disque.
Schéma (Après les calculs)
Réflexions
On observe que la hauteur \(H\) s'est simplifiée et a disparu de l'expression de \(dm\). Cela confirme que pour ce problème, la répartition de la masse le long de l'axe Z n'influence pas le calcul du moment d'inertie par rapport à Z, seulement sa répartition radiale.
Points de vigilance
L'erreur la plus commune est de mal définir l'élément de surface ou de volume. Utiliser un simple point de surface \(dA = r dr d\theta\) est possible, mais demande une double intégrale. Choisir l'anneau simplifie le problème en une seule intégrale.
Points à retenir
La clé est de choisir un élément de masse \(dm\) où tous les points sont à la même distance \(r\) de l'axe de rotation. L'anneau cylindrique est le choix parfait pour cette symétrie. L'expression de \(dm\) en fonction de \(M\) et \(R\) simplifie grandement l'intégration future.
Le saviez-vous ?
La méthode de décomposition d'un objet en "coquilles" ou "anneaux" est une technique très puissante en physique, utilisée non seulement pour les moments d'inertie, mais aussi pour calculer les champs gravitationnels ou électriques de corps à symétrie sphérique ou cylindrique.
FAQ
Une question fréquente est : "Pourquoi ne pas utiliser un petit carré \(dx dy\) ?".
Résultat Final
A vous de jouer
Comment s'écrirait \(dm\) si le disque n'était pas homogène, mais avait une masse surfacique \(\sigma(r) = k \cdot r\) (où \(k\) est une constante) ?
Question 2 : Moment d'inertie infinitésimal \(dI_z\)
Principe
Chaque anneau infinitésimal \(dm\) se comporte comme un cerceau où toute la masse est à la même distance \(r\) de l'axe de rotation \(Z\). On applique donc directement la définition de base du moment d'inertie à cet élément.
Mini-Cours
Le moment d'inertie est une grandeur additive. Cela signifie que le moment d'inertie total d'un système est la somme des moments d'inertie de ses parties. C'est ce principe qui justifie notre méthode : on calcule l'inertie d'un petit morceau (\(dI_z\)) puis on somme (intègre) pour obtenir le total.
Remarque Pédagogique
C'est une étape intermédiaire cruciale. Assurez-vous de bien comprendre d'où vient chaque terme. Le \(r^2\) vient de la définition de l'inertie, et le \(dm\) vient de notre analyse géométrique de la question 1. La physique (définition) et la géométrie (calcul de dm) se rejoignent ici.
Formule(s)
Définition de l'inertie infinitésimale
Hypothèses
On suppose que l'épaisseur \(dr\) de l'anneau est suffisamment petite pour que l'on puisse considérer que toute sa masse est exactement à la distance \(r\) de l'axe Z.
Donnée(s)
| Paramètre | Description | Expression |
|---|---|---|
| Masse infinitésimale | Résultat de la question 1 | \(dm = \frac{2M}{R^2} r dr\) |
Schéma (Avant les calculs)
Calcul(s)
Substitution de \(dm\)
On applique la définition du moment d'inertie en multipliant la masse de l'anneau (\(dm\)) par le carré de sa distance à l'axe (\(r^2\)). On substitue ensuite l'expression de \(dm\) trouvée précédemment et on regroupe les termes en \(r\).
Schéma (Après les calculs)
Réflexions
L'expression de \(dI_z\) dépend de \(r^3\). Cela signifie que les anneaux extérieurs, avec un plus grand \(r\), contribuent beaucoup plus au moment d'inertie total que les anneaux intérieurs. C'est une propriété générale : la masse éloignée de l'axe de rotation a un impact bien plus grand sur l'inertie.
Points de vigilance
Ne pas oublier de multiplier par \(r^2\). Une erreur fréquente est de simplement intégrer \(dm\) (ce qui redonnerait la masse totale \(M\)) au lieu de \(r^2 dm\).
Points à retenir
L'inertie d'un élément de masse \(dm\) à une distance \(r\) de l'axe est toujours \(dI = r^2 dm\). Toute la difficulté réside dans l'expression correcte de \(dm\) en fonction de la variable d'intégration.
Le saviez-vous ?
Les volants d'inertie dans les moteurs sont conçus comme de gros anneaux plutôt que des disques pleins. Pour une même masse, concentrer celle-ci le plus loin possible de l'axe de rotation (grand \(r\)) maximise le moment d'inertie, ce qui permet de stocker plus efficacement l'énergie cinétique de rotation.
Résultat Final
A vous de jouer
Quelle serait l'expression de \(dI_z\) si on calculait l'inertie d'une fine tige de masse \(M\) et longueur \(L\) par rapport à son centre ? (Indice : \(dm = (M/L)dx\), \(r\) devient \(x\)).
Question 3 : Calcul du moment d'inertie total \(I_z\)
Principe
Pour obtenir le moment d'inertie total du disque, il faut sommer les contributions de tous les anneaux cylindriques qui le composent, depuis le centre (\(r=0\)) jusqu'au bord extérieur (\(r=R\)). En mathématiques, cette somme d'une infinité d'éléments infinitésimaux est une intégrale définie.
Mini-Cours
L'intégrale définie \(\int_{a}^{b} f(x) dx\) représente l'aire sous la courbe de la fonction \(f(x)\) entre les bornes \(a\) et \(b\). Physiquement, elle représente la somme continue d'une quantité \(f(x)dx\) sur un intervalle. Ici, on somme la quantité \(dI_z\) sur l'intervalle de rayons \([0, R]\).
Remarque Pédagogique
C'est l'étape où le calcul prend tout son sens. Notez comme les constantes sont sorties de l'intégrale pour simplifier le travail. La maîtrise des primitives de fonctions polynomiales simples (comme \(r^3\)) est essentielle.
Formule(s)
Formule d'intégration
Primitive usuelle
Hypothèses
Aucune nouvelle hypothèse n'est nécessaire. On se base sur les hypothèses précédentes.
Donnée(s)
| Paramètre | Description | Expression |
|---|---|---|
| Inertie infinitésimale | Résultat de la question 2 | \(dI_z = \frac{2M}{R^2} r^3 dr\) |
| Bornes d'intégration | Du centre au bord du disque | \([0, R]\) |
Astuces
Avant de calculer, vérifiez toujours les unités. Le terme \(\frac{2M}{R^2}\) a pour unité \(\text{kg}/\text{m}^2\). Le terme \(r^3 dr\) a pour unité \(\text{m}^4\). Le produit est en \(\text{kg} \cdot \text{m}^2\), ce qui est bien l'unité d'un moment d'inertie. Cette analyse dimensionnelle permet de détecter des erreurs avant même le calcul.
Schéma (Avant les calculs)
Calcul(s)
Intégration de \(dI_z\)
On intègre l'expression de \(dI_z\) sur tout le disque, c'est-à-dire pour un rayon \(r\) allant de 0 à R. On sort les constantes de l'intégrale, on calcule la primitive de \(r^3\), on applique les bornes, puis on simplifie l'expression algébrique pour obtenir le résultat final.
Schéma (Après les calculs)
Réflexions
Le résultat \(I_z = \frac{1}{2} M R^2\) est une formule classique. Elle montre que pour un disque, le moment d'inertie est plus petit que celui d'un anneau de même masse et rayon (\(I_{\text{anneau}} = MR^2\)), car une partie de sa masse est plus proche du centre.
Points de vigilance
Attention aux erreurs de calcul dans la primitive ou dans l'application des bornes. Une erreur classique est d'oublier la constante (ici \(1/4\)) lors de l'intégration de \(r^3\).
Points à retenir
C'est une formule fondamentale de la mécanique. Notez que le moment d'inertie du disque ne dépend pas de sa hauteur/épaisseur \(H\), mais uniquement de sa masse et de son rayon. Cela signifie que deux disques de même masse et rayon auront la même inertie de rotation, même si l'un est beaucoup plus fin que l'autre.
Le saviez-vous ?
Les patineurs artistiques utilisent ce principe intuitivement. Pour tourner plus vite (augmenter leur vitesse angulaire), ils ramènent leurs bras près du corps, ce qui diminue leur rayon effectif \(R\) et donc leur moment d'inertie \(I\). Par conservation du moment cinétique (\(L=I\omega\)), si \(I\) diminue, \(\omega\) doit augmenter.
Résultat Final
A vous de jouer
En suivant la même méthode, quel serait le moment d'inertie d'un disque creux (un anneau) de rayon intérieur \(R_1\) et de rayon extérieur \(R_2\) ? (Indice : changez les bornes d'intégration).
Question 4 : Calcul de \(I_{z'}\) avec le Théorème de Huygens
Principe
Le théorème de Huygens est un raccourci qui permet d'éviter de refaire une intégrale complexe. Il permet de calculer le moment d'inertie par rapport à un axe parallèle à un axe passant par le centre de masse, connaissant la distance entre les deux.
Mini-Cours
La démonstration du théorème de Huygens repose sur le développement du carré de la distance d'un point à l'axe décalé. Le terme croisé qui apparaît s'annule justement parce que l'axe de référence passe par le centre de masse. C'est un résultat très général, valable pour n'importe quel objet solide.
Remarque Pédagogique
Ce théorème est un outil essentiel de l'ingénieur. Il est très rare de devoir recalculer une intégrale pour un axe décalé. On part toujours des formules connues pour les axes de symétrie et on applique Huygens.
Formule(s)
Théorème de Huygens
Hypothèses
L'unique hypothèse est que les deux axes (\(Z\) et \(Z'\)) sont strictement parallèles entre eux.
Donnée(s)
| Paramètre | Description | Expression |
|---|---|---|
| Inertie au centre de masse | Résultat de la question 3 | \(I_G = I_z = \frac{1}{2}MR^2\) |
| Distance entre les axes | Distance de l'axe Z à Z' | \(d = R\) |
Astuces
Le terme \(Md^2\) peut être vu comme le moment d'inertie qu'aurait toute la masse \(M\) si elle était concentrée en un seul point au centre de masse, tournant autour du nouvel axe. L'inertie totale est donc l'inertie de rotation "propre" de l'objet (\(I_G\)) plus l'inertie de "translation circulaire" de son centre de masse.
Schéma (Avant les calculs)
Calcul(s)
Application du théorème
On applique directement la formule de Huygens. On remplace l'inertie au centre de masse \(I_z\) par \(\frac{1}{2}MR^2\) et la distance \(d\) par \(R\). Il suffit ensuite de sommer les termes pour trouver le résultat final.
Schéma (Après les calculs)
Réflexions
Le résultat \(I_{z'} > I_z\) est logique : il est toujours plus difficile de faire tourner un objet autour d'un axe qui ne passe pas par son centre de masse. Le terme additionnel \(MR^2\) représente cette difficulté supplémentaire. Ici, l'inertie est 3 fois plus grande.
Points de vigilance
Ne pas oublier le carré sur la distance \(d\) (\(Md^2\)). De plus, le théorème ne fonctionne que pour des axes parallèles. Pour des axes non parallèles, les calculs sont beaucoup plus complexes et font intervenir le tenseur d'inertie.
Points à retenir
La formule \(I' = I_G + Md^2\) est à connaître par cœur. Elle simplifie énormément de problèmes en dynamique de rotation.
Le saviez-vous ?
Christiaan Huygens, un scientifique néerlandais du 17ème siècle, a formulé ce théorème bien avant qu'il ne soit largement utilisé. Ses travaux sur les pendules et les collisions ont jeté les bases d'une grande partie de la dynamique classique.
FAQ
"Peut-on utiliser le théorème pour passer d'un axe quelconque à un autre axe quelconque ?"
Résultat Final
A vous de jouer
Quel serait le moment d'inertie par rapport à un axe parallèle à Z, mais situé à une distance \(d=R/2\) du centre ?
Question 5 : Application Numérique
Principe
Cette dernière étape consiste à remplacer les variables des formules littérales par leurs valeurs numériques pour obtenir un résultat concret. C'est la phase d'application directe des résultats théoriques.
Mini-Cours
Non applicable.
Remarque Pédagogique
La rigueur dans les applications numériques est aussi importante que dans le raisonnement théorique. Vérifiez toujours que les unités sont cohérentes (ici, le Système International) avant de commencer le calcul.
Formule(s)
Inertie centrale
Inertie au bord
Hypothèses
On suppose que les valeurs données sont exactes.
Donnée(s)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Masse | \(M\) | 10 | \(\text{kg}\) |
| Rayon | \(R\) | 0,2 | \(\text{m}\) |
Astuces
Calculez d'abord le terme \(MR^2\) qui est commun aux deux expressions. \(MR^2 = 10 \times (0.2)^2 = 10 \times 0.04 = 0.4\). Ensuite, il suffit de diviser par 2 pour \(I_z\) (0.2) et de multiplier par \(3/2\) pour \(I_{z'}\) (0.6). Cela réduit les risques d'erreur de calcul.
Schéma (Avant les calculs)
Calcul(s)
Calcul de \(I_z\)
Calcul de \(I_{z'}\)
Schéma (Après les calculs)
Réflexions
Une inertie de \(0.2 \text{ kg} \cdot \text{m}^2\) est relativement faible. Cela correspond à un objet qu'il est assez facile de mettre en rotation. Par comparaison, une roue de voiture a un moment d'inertie de l'ordre de \(1 \text{ kg} \cdot \text{m}^2\). Le fait de tripler cette inertie en déplaçant l'axe sur le bord montre l'importance capitale du choix de l'axe de rotation.
Points de vigilance
L'erreur la plus fréquente ici est d'oublier de mettre le rayon au carré. N'oubliez pas que \((0.2)^2 = 0.04\), et non \(0.4\).
Points à retenir
Une application numérique finalise le problème et lui donne un sens physique tangible. Comparez toujours votre résultat à des ordres de grandeur connus pour vérifier sa plausibilité.
Le saviez-vous ?
En conception de satellites, le moment d'inertie est une caractéristique cruciale. Les ingénieurs le calculent avec une extrême précision et peuvent même le modifier en vol en déployant des perches ou des panneaux solaires, afin de contrôler finement l'orientation et la stabilisation du satellite.
Résultat Final
A vous de jouer
Si le rayon du disque était doublé (\(R=0,4 \text{ m}\)) tout en gardant la même masse (\(M=10 \text{ kg}\)), que vaudrait le nouveau moment d'inertie \(I_z\) ?
Outil Interactif : Simulateur d'Inertie
Utilisez les curseurs ci-dessous pour faire varier la masse et le rayon du disque. Observez comment son moment d'inertie change. Le graphique montre l'évolution du moment d'inertie central (\(I_z\)) en fonction du rayon pour la masse sélectionnée.
Paramètres d'Entrée
Résultats Clés
Quiz Final : Testez vos connaissances
1. La formule du moment d'inertie d'un disque plein par rapport à son axe central est \(I_z = \frac{1}{2}MR^2\). Si on double le rayon \(R\) et qu'on divise la masse \(M\) par deux, comment évolue \(I_z\) ?
- Il est divisé par deux.
2. Selon le théorème de Huygens, le moment d'inertie est-il minimal lorsque l'axe de rotation...
3. Deux disques A et B ont la même masse. Le disque A a un rayon deux fois plus grand que le disque B. Quel est le rapport de leurs moments d'inertie \(I_A / I_B\) ?
4. L'unité du moment d'inertie dans le Système International est :
5. Pour un objet donné, le moment d'inertie dépend-il de l'axe de rotation choisi ?
- Moment d'Inertie (\(I\))
- Grandeur qui mesure la résistance d'un corps à l'accélération angulaire. C'est l'analogue de la masse pour la rotation. Elle dépend de la masse et de sa répartition par rapport à l'axe de rotation.
- Théorème de Huygens
- Également appelé théorème des axes parallèles, il énonce que le moment d'inertie d'un corps par rapport à un axe est égal à la somme de son moment d'inertie par rapport à un axe parallèle passant par son centre de masse et du produit de sa masse par le carré de la distance entre les deux axes (\(I' = I_G + Md^2\)).
- Coordonnées Cylindriques
- Système de coordonnées en trois dimensions qui étend les coordonnées polaires par l'ajout d'une coordonnée de hauteur. Un point est repéré par un rayon \(r\), un angle \(\theta\) et une hauteur \(z\).
