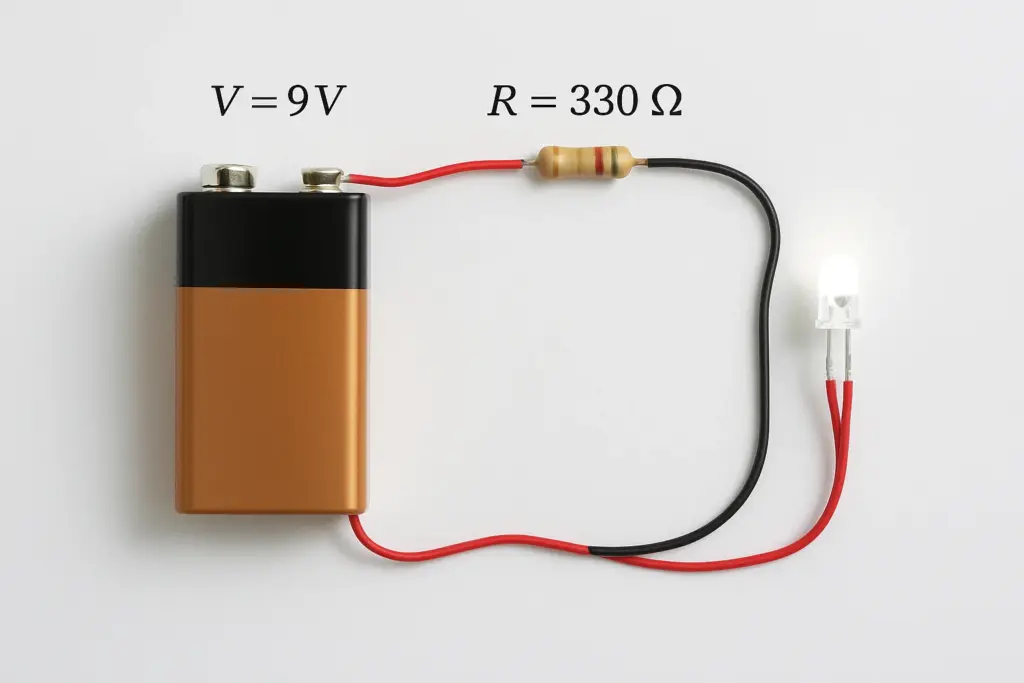

Calcul de l'Intensité dans un Circuit d'Éclairage LED Sécurisé
📝 Situation du Projet
Bienvenue au sein du département "Recherche & Développement" de la société Lumière & Avenir, leader européen dans l'éclairage de sécurité. Notre équipe vient de finaliser le design ergonomique d'une lampe de poche tactique ultra-compacte, baptisée "Survivor-X", destinée aux kits de secours pour la randonnée et la navigation.
Ce dispositif repose sur une technologie de pointe : la Diode Électroluminescente (DEL ou LED) haute intensité. Ce composant semi-conducteur présente des avantages décisifs : une consommation d'énergie infime et une robustesse à toute épreuve face aux chocs.
Cependant, la LED a un talon d'Achille : elle est extrêmement sensible aux variations de courant. Si l'intensité électrique dépasse, même d'une fraction de seconde, sa limite maximale admissible, la jonction interne fond, rendant la lampe inutilisable. C'est une catastrophe potentielle pour un équipement de sécurité ! À l'inverse, si le courant est insuffisant, l'éclairage sera terne et inutile en situation d'urgence.
Pour garantir fiabilité et performance, l'équipe d'ingénierie a inséré une résistance de protection (aussi appelée "résistance ballast") en série dans le circuit. Ce composant passif agit comme un régulateur de débit, freinant les électrons pour protéger la LED.
Votre rôle est critique : En tant que technicien supérieur stagiaire, vous êtes chargé de la validation finale du prototype électrique. Vous devez vérifier par le calcul que la résistance sélectionnée par le bureau d'études assure bien un courant de fonctionnement idéal de \(20 \text{ mA}\), le "point de fonctionnement" optimal pour ce modèle de LED.
Vous devez modéliser le comportement électrique du circuit pour déterminer théoriquement l'intensité du courant \(I\) qui traversera la LED. Cette valeur devra ensuite être confrontée aux spécifications du constructeur pour valider ou rejeter le prototype.
"Attention, rappelle-toi que dans un circuit en série, l'intensité est la même partout, mais la tension se partage entre les composants récepteurs. Ne confonds pas Volts et Ampères ! Le générateur fournit l'énergie, la LED et la résistance se la partagent."
Pour mener à bien votre calcul de validation, vous disposez de deux types d'informations cruciales : le cadre normatif (les lois de la physique qui s'appliquent universellement) et les spécifications techniques (les caractéristiques propres aux composants que vous avez sur la table). Il est impératif de bien distinguer les deux.
📚 Référentiel Normatif (Collège)
Pour analyser ce circuit, nous nous appuyons sur deux piliers fondamentaux de l'électrocinétique. Ces lois sont aussi incontournables que la gravité en mécanique :
- Loi d'Ohm : Elle lie mathématiquement la tension, l'intensité et la résistance (\(U = R \times I\)). C'est l'outil qui vous permettra de convertir une "différence de potentiel" (Volts) en "débit de courant" (Ampères).
- Loi d'Additivité des Tensions (Loi des mailles) : Dans un circuit en série, l'énergie totale fournie par le générateur est exactement égale à la somme des énergies consommées par les récepteurs. Autrement dit, les Volts du générateur se répartissent entre la LED et la résistance.
Voici les valeurs nominales extraites des fiches techniques (datasheets) des composants utilisés pour le prototype "Survivor-X". Ces valeurs sont vos données d'entrée fixes :
| GÉNÉRATEUR (BATTERIE) | |
| Tension Nominale La force électromotrice fournie au circuit. | \(6 \text{ V}\) |
| Type | Courant Continu (DC) |
| RÉSISTANCE DE PROTECTION | |
| Valeur de Résistance (\(R\)) La capacité du composant à freiner le courant. | \(200 \text{ }\Omega\) |
| Tolérance | \(\pm 5\%\) |
| DIODE LED (ROUGE STANDARD) | |
| Tension de Seuil (\(U_{\text{LED}}\)) La "taxe" en tension que la LED prélève pour s'allumer. | \(2 \text{ V}\) |
| Intensité Optimale (\(I_{\text{opt}}\)) Le courant cible pour un éclairage parfait. | \(20 \text{ mA}\) |
Ce schéma représente la logique de connexion des composants. Les traits noirs symbolisent les fils conducteurs parfaits (résistance nulle). Notez le sens conventionnel du courant (de la borne + vers la borne -) et les symboles normalisés.
E. Protocole de Résolution
Pour déterminer l'intensité \(I\) qui traverse la LED, nous ne pouvons pas la mesurer directement ici (pas d'ampèremètre virtuel). Nous devons la déduire par le calcul théorique en suivant ces étapes logiques :
Calcul de la Tension Résiduelle
Déterminer quelle est la tension (\(U_{\text{R}}\)) aux bornes de la résistance, sachant que la LED "consomme" une partie de la tension du générateur.
Application de la Loi d'Ohm
Utiliser la valeur de la résistance (\(R\)) et sa tension (\(U_{\text{R}}\)) pour calculer l'intensité (\(I\)) qui la traverse.
Conversion des Unités
Convertir le résultat d'Ampères (\(\text{A}\)) en Milliampères (\(\text{mA}\)) pour faciliter la comparaison avec les données constructeur.
Validation Technique
Comparer l'intensité calculée avec l'intensité optimale de la LED (\(20 \text{ mA}\)). La résistance est-elle adaptée ?
Calcul de l'Intensité dans un Circuit d'Éclairage LED Sécurisé
🎯 Objectif
Dans cette première étape analytique, notre but fondamental est d'isoler la "part" de tension électrique qui s'applique spécifiquement aux bornes du composant résistif. Nous disposons de la tension totale fournie par le générateur (la source d'énergie) et de la chute de tension inhérente au fonctionnement de la LED (le récepteur prioritaire). La tension aux bornes de la résistance est la variable inconnue critique, car elle constitue le prérequis indispensable pour pouvoir, dans un second temps, appliquer la loi d'Ohm et déterminer le courant.
📚 Référentiel
- Loi d'Additivité des Tensions (Loi des Mailles) : Principe stipulant que dans un circuit série, la somme des tensions aux bornes des récepteurs est égale à la tension du générateur.
Pour aborder ce problème, visualisons le circuit comme un système hydraulique en circuit fermé. Le générateur est la pompe qui élève l'eau à une certaine hauteur (\(6 \text{ V}\)), créant une pression. La LED représente une première chute d'eau d'une hauteur connue et fixe (\(2 \text{ V}\)). Pour que l'eau revienne au niveau zéro (retour à la pompe), elle doit traverser un second obstacle : la résistance. La "hauteur" de cette seconde chute correspond nécessairement à la différence entre la hauteur totale et la hauteur de la première chute. C'est une simple logique de soustraction des potentiels : ce qui n'est pas consommé par la LED doit être dissipé par la résistance.
En physique, la loi des mailles (issue des lois de Kirchhoff) énonce que la somme algébrique des différences de potentiel le long d'une maille fermée est nulle. Dans un circuit série simple avec un générateur et deux récepteurs, cela se traduit plus simplement : la tension fournie est égale à la somme des tensions consommées. C'est l'expression du principe universel de conservation de l'énergie électrique.
Analogie des hauteurs : La montée (Générateur) doit être compensée par les descentes (LED + Résistance).
Étape 1 : Données d'Entrée
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Tension Générateur | \(U_{\text{G}}\) | 6 | Volts (\(\text{V}\)) |
| Tension de Seuil LED | \(U_{\text{LED}}\) | 2 | Volts (\(\text{V}\)) |
Avant de lancer le calcul, vérifiez systématiquement l'homogénéité des unités. Ici, nous avons des Volts et des Volts, aucune conversion n'est nécessaire. Si vous aviez des millivolts (\(\text{mV}\)), il faudrait d'abord diviser par 1000 pour obtenir des Volts.
Étape 2 : Calculs Détaillés
1. Pose de l'équation numérique
Nous appliquons la formule isolée en remplaçant les symboles littéraux par les valeurs numériques extraites de l'énoncé. C'est l'étape de substitution.
2. Résolution arithmétique
Nous procédons à la soustraction simple pour obtenir le résultat final en Volts.
Interprétation : La résistance de protection est soumise à une différence de potentiel de \(4 \text{ V}\). Elle doit "dissiper" cet excédent d'énergie pour protéger la LED.
✅ Interprétation Globale
Nous avons déterminé avec succès la tension aux bornes de la résistance (\(U_{\text{R}} = 4 \text{ V}\)). Cette valeur est cruciale car elle représente la force électromotrice effective qui va pousser le courant à travers la résistance. Sans cette étape préliminaire, l'application de la loi d'Ohm serait impossible car nous ne connaîtrions pas la tension spécifique du composant.
Le résultat obtenu (\(4 \text{ V}\)) est positif et inférieur à la tension source (\(6 \text{ V}\)). De plus, la somme (\(4 \text{ V} + 2 \text{ V}\)) redonne bien les \(6 \text{ V}\) du générateur. L'ordre de grandeur est cohérent avec un circuit basse tension.
L'erreur la plus fréquente à cette étape est d'oublier cette soustraction et d'utiliser directement la tension du générateur (\(6 \text{ V}\)) pour la suite des calculs. Cela fausserait tout le dimensionnement et conduirait à une intensité surestimée.
🎯 Objectif
L'objectif central de cette étape est de quantifier le flux d'électrons qui traverse le circuit. Maintenant que nous connaissons la "pression" électrique (la tension \(U_{\text{R}}\)) exercée sur la résistance, et la capacité de cette résistance à freiner le courant (sa valeur \(R\)), nous pouvons déterminer le débit exact (l'intensité \(I\)). Puisque le circuit est en série, ce débit est identique en tout point : l'intensité calculée pour la résistance sera exactement celle qui traverse la LED.
📚 Référentiel
- Loi d'Ohm : Relation fondamentale de l'électrocinétique.
- Loi d'Unicité de l'Intensité : Le courant est le même partout dans une boucle simple.
Nous sommes face à une relation de cause à effet proportionnelle. La tension est la cause (la force qui pousse), la résistance est le frein (l'obstacle), et l'intensité est le résultat (le mouvement). Plus on pousse fort (tension élevée), plus ça circule vite. Plus on freine fort (résistance élevée), plus ça circule lentement. Mathématiquement, c'est une division : Intensité = Pousse / Frein. Nous devons donc diviser la tension aux bornes de la résistance par la valeur de cette résistance.
Formulée par Georg Ohm en 1827, cette loi stipule que l'intensité du courant électrique traversant un conducteur est directement proportionnelle à la tension à ses bornes et inversement proportionnelle à sa résistance. C'est la pierre angulaire de tous les calculs de circuits.
Pour trouver I, cachez le I : il reste U sur R.
Étape 1 : Données du Modèle
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Tension Résistance | \(U_{\text{R}}\) | 4 | Volts (\(\text{V}\)) |
| Résistance | \(R\) | 200 | Ohms (\(\Omega\)) |
Moyen mnémotechnique : Imaginez un triangle avec U au sommet, et R, I à la base. Pour trouver I, cachez I avec votre doigt : il reste U sur R (\(U/R\)).
Étape 2 : Calculs Détaillés
1. Application numérique
Nous insérons les valeurs : 4 Volts au numérateur (en haut) et 200 Ohms au dénominateur (en bas).
2. Division décimale
Nous effectuons la division. Pour diviser par 200 de tête, on peut diviser par 2 (ce qui donne 2) puis par 100 (ce qui donne 0,02).
Interprétation : Le flux électrique circulant dans l'ensemble du circuit série est constant et vaut \(0,02 \text{ A}\).
✅ Interprétation Globale
Nous avons réussi à quantifier le courant. La valeur obtenue (\(0,02 \text{ A}\)) est le débit réel d'électricité qui va traverser notre LED. C'est cette valeur qui va déterminer si la LED s'allume correctement ou si elle grille. Cependant, cette valeur brute en Ampères est peu pratique pour la comparaison immédiate avec les standards de l'industrie, souvent exprimés en milliampères.
Une intensité de \(0,02 \text{ A}\) est une valeur faible, typique de l'électronique de signal. Si vous aviez trouvé \(2 \text{ A}\), ce serait un courant énorme capable de faire fondre de petits fils ou de tuer la LED instantanément.
L'unité résultat de la loi d'Ohm est toujours l'unité standard du système international, c'est-à-dire l'Ampère (\(\text{A}\)), et non le milliampère (\(\text{mA}\)). Ne sautez pas cette étape de compréhension.
🎯 Objectif
En électronique, nous manipulons souvent des courants très faibles. Exprimer \(0,005 \text{ A}\) ou \(0,020 \text{ A}\) n'est pas pratique pour la communication technique ou la lecture rapide. De plus, les fiches techniques des constructeurs (Datasheets) utilisent quasi-exclusivement le milliampère (\(\text{mA}\)). L'objectif est donc de traduire notre résultat brut en un format standardisé, lisible et professionnel.
📚 Référentiel
- Système International d'Unités (SI) : Règles de préfixes (milli, micro, kilo).
Le préfixe "milli" vient du latin mille et signifie "millième" (\(1/1000\)). Il y a donc 1000 petits milliampères dans 1 grand Ampère. C'est exactement comme convertir des mètres en millimètres : \(1 \text{ mètre} = 1000 \text{ mm}\). Pour passer d'une "grande" unité (\(\text{A}\)) à une "petite" unité (\(\text{mA}\)), la valeur numérique doit augmenter (on a besoin de plus de petites unités pour faire la même quantité). L'opération mathématique est donc une multiplication par 1000.
Le préfixe "milli" (symbole m) correspond au facteur \(10^{-3}\). Cela signifie que \(1 \text{ mA} = 0,001 \text{ A}\). Inversement, \(1 \text{ A} = 1000 \text{ mA}\). Cette règle est universelle en physique (mm, mg, mL, etc.).
Étape 1 : Donnée à Convertir
| Paramètre | Valeur |
|---|---|
| Intensité Brute (\(I\)) | \(0,02 \text{ A}\) |
Pour multiplier par 1000 sans calculatrice, il suffit de décaler la virgule de 3 rangs vers la droite. Si vous manquez de chiffres, ajoutez des zéros ! Exemple : 0,02 -> 0,2 -> 2 -> 20.
Étape 2 : Calculs Détaillés
1. Multiplication par le facteur 1000
Le facteur de conversion est 1000. Pour conserver l'égalité de la grandeur physique lors du passage à une unité 1000 fois plus petite, la valeur numérique doit devenir 1000 fois plus grande. Multiplier par 1000 revient à décaler la virgule de 3 rangs vers la droite.
2. Résultat final
0,02 devient 0020, soit 20.
Interprétation : L'intensité du courant circulant dans la LED est de \(20 \text{ milliampères}\).
✅ Interprétation Globale
La conversion est réussie. Nous disposons maintenant d'une valeur (\(20 \text{ mA}\)) qui parle le même langage que la documentation technique. Cette étape de formatage est essentielle pour éviter les erreurs d'interprétation lors de la phase de validation finale.
20 est un nombre entier, facile à lire et à mémoriser. C'est l'ordre de grandeur standard pour une LED de signalisation ou d'éclairage portatif classique.
Attention aux zéros ! Une erreur de décalage de virgule (\(0,2 \text{ A} = 200 \text{ mA}\) ou \(0,002 \text{ A} = 2 \text{ mA}\)) changerait radicalement le diagnostic (LED grillée ou LED éteinte).
🎯 Objectif
Nous arrivons à l'étape finale de notre mission d'ingénierie. Le calcul n'est pas une fin en soi, c'est un outil de prise de décision. Nous disposons maintenant d'une donnée calculée fiable (\(20 \text{ mA}\)) et d'une donnée de référence constructeur (\(20 \text{ mA}\)). L'objectif est de confronter ces deux valeurs pour valider la fiabilité, la sécurité et la performance du prototype "Survivor-X".
📚 Référentiel
- Spécifications Constructeur (Datasheet) : Document légal définissant les limites d'utilisation du composant.
L'analyse se fait par comparaison directe. Nous avons trois scénarios possibles :
1. Sous-dimensionnement (\(I_{\text{calc}} \ll I_{\text{opt}}\)) : Le courant est trop faible. La LED s'allumera à peine. Le produit est inefficace.
2. Sur-dimensionnement (\(I_{\text{calc}} \gg I_{\text{opt}}\)) : Le courant est trop fort. La LED va surchauffer, sa durée de vie va chuter, ou elle va griller instantanément. Le produit est dangereux/défectueux.
3. Adéquation (\(I_{\text{calc}} \approx I_{\text{opt}}\)) : Le courant correspond à la zone de rendement maximal. Le produit est valide.
En ingénierie, une valeur nominale est la valeur cible idéale. Cependant, chaque composant réel possède une tolérance (marge d'erreur de fabrication). Un design est dit "robuste" si la valeur calculée tombe au centre de la plage de tolérance du composant.
Étape 1 : Tableau de Comparaison
| Donnée | Symbole | Valeur | Source |
|---|---|---|---|
| Intensité Calculée | \(I_{\text{calc}}\) | \(20 \text{ mA}\) | Nos calculs |
| Intensité Optimale | \(I_{\text{opt}}\) | \(20 \text{ mA}\) | Constructeur |
Vérifiez toujours les conditions annexes sur la fiche technique, comme la température ambiante. Ici, nous supposons une température standard de 25°C. À haute température, le courant admissible serait plus faible.
Étape 2 : Verdict Technique
1. Calcul de l'écart absolu
Nous calculons la différence arithmétique entre la valeur réelle et la valeur cible pour quantifier la précision.
Interprétation : L'écart est rigoureusement nul. La correspondance entre le besoin et la solution est parfaite.
✅ Interprétation Globale
L'analyse démontre que la résistance choisie remplit parfaitement son rôle. Elle limite le courant à la valeur exacte requise par la LED. Il n'y a aucun risque de surintensité, ni de perte de performance par sous-alimentation. Le dimensionnement électrique est validé.
Dans la réalité industrielle, les résistances ont une tolérance (ici 5%). Cela signifie que la résistance réelle est comprise entre \(190\) et \(210 \text{ Ohms}\). Le courant réel oscillera donc légèrement autour de \(20 \text{ mA}\) (entre \(19 \text{ mA}\) et \(21 \text{ mA}\)), ce qui reste parfaitement acceptable et sûr pour la LED.
Si la tension du générateur (piles) chute avec le temps (ex: passe de \(6 \text{ V}\) à \(5 \text{ V}\)), le courant baissera également. La lampe éclairera moins fort, mais le circuit restera fonctionnel. C'est un comportement normal pour une lampe torche non régulée.
📄 Livrable Final (Note de Calculs EXE)
| Ind. | Date | Objet de la modification | Rédacteur |
|---|---|---|---|
| A | 24/10/2023 | Création du document / Première diffusion | Technicien Junior |
- Loi d'Ohm (\(U=R \times I\))
- Loi d'additivité des tensions (\(U_{\text{G}} = U_{\text{R}} + U_{\text{LED}}\))
| Tension Source (\(U_{\text{G}}\)) | \(6 \text{ V}\) |
| Chute de tension LED (\(U_{\text{LED}}\)) | \(2 \text{ V}\) |
| Résistance de protection (\(R\)) | \(200 \Omega\) |
Vérification de l'intensité \(I\) traversant la LED.
Le Stagiaire
L'Ingénieur Chef
