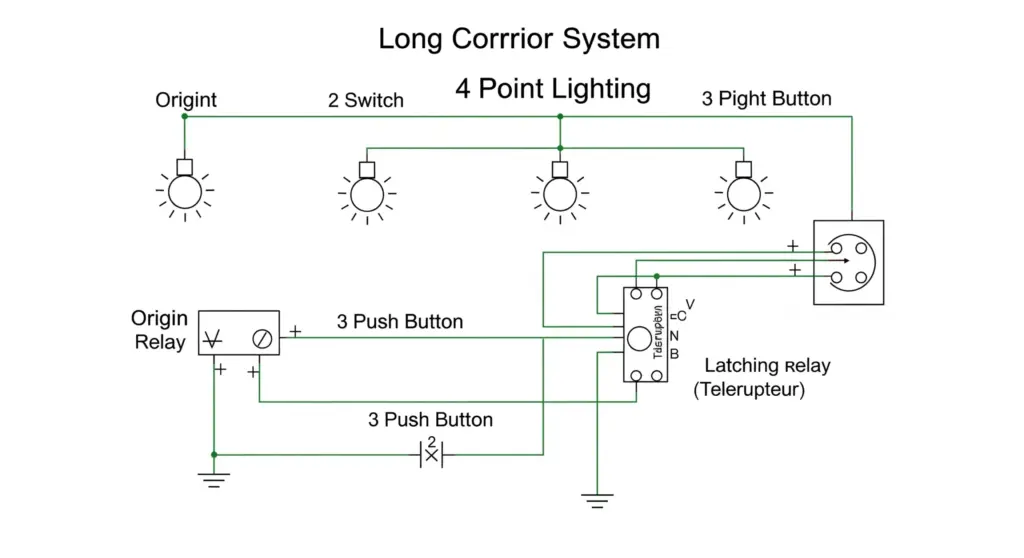

Schéma d'installation d'un télérupteur
NIVEAU : BTS ÉLECTROTECHNIQUEDOMAINE : ÉLECTRICITÉ RÉSIDENTIELLETHÈME : TÉLÉRUPTEUR

Schéma d’Installation d’un Télérupteur

Étude et Câblage selon la NF C 15-100
⏱️
Temps Estimé45 min
🧠
PrérequisSchémas électriques, NF C 15-100
1. Présentation du ProjetCAHIER DES CHARGES
📋
🚨 Message Urgent / Note de Service

Bonjour équipe Études, nous venons tout juste de recevoir une modification bloquante concernant les plans architecturaux du grand couloir du rez-de-chaussée. L'installation initiale en va-et-vient est désormais hors-jeu !

  • 📧 Expéditeur : M. Durand (Chef de Chantier)
  • ⏰ L'urgence : Les plaquistes ont ajouté des portes, les électriciens tirent les câbles demain matin !
  • 🎯 L'attente : Produire un schéma de câblage infaillible pour piloter l'éclairage depuis 4 points distincts via un télérupteur.
📝 Contexte de l'Étude & Enjeux
🌸
✨

🌟 Le Contexte : Le projet consiste à moderniser l'éclairage d'un très long couloir d'accès au sein d'une copropriété. Suite à la révision de l'architecture, le nombre d'accès est passé à 4. Dans ce contexte précis, multiplier les interrupteurs classiques devient vite un cauchemar technique. L'utilisation d'un système à télérupteur (relais d'impulsion) est la seule et unique solution pour garantir une ergonomie d'utilisation parfaite tout en optimisant le câblage. 🚀

⚡ Les Points Clés du Projet

Pour avancer sereinement, voici les éléments fondamentaux que vous devez avoir à l'esprit. Gardez un œil attentif sur ces critères déterminants :

  • 🏢
    Enjeu Principal :Fiabilité absolue de l'éclairage des parties communes pour la sécurité des résidents.
  • 💡
    Environnement :Couloir intérieur desservant 4 portes, avec le Tableau de Répartition (TGBT) situé à l'une des extrémités.
  • 🎯
    L'objectif final :Concevoir le schéma multifilaire. Une erreur de connexion entre l'alimentation et la bobine créerait immédiatement un court-circuit franc.
  • 💡
    L'astuce de l'ingénieur :Séparez toujours strictement le circuit de commande (qui pilote la bobine) du circuit de puissance (qui allume les lampes). Cela simplifie grandement l'analyse ! 🖍️
🎯
⚡
Votre Mission (Si vous l'acceptez) :

L'installation doit permettre l'allumage et l'extinction simultanés de toutes les appliques lumineuses du couloir depuis n'importe lequel des 4 boutons-poussoirs.

  • ⚡ Le grand défi : S'assurer que le câblage respecte les codes couleurs normatifs et sépare bien A1/A2 des contacts de puissance 1/2.
  • 💡 Votre rôle : Identifier les composants, comprendre l'impulsion électromagnétique et tracer le schéma multifilaire complet de l'installation.
💡 PLAN DE REPÉRAGE
📌
📌
TGBT BP1 BP2 BP3 BP4 L1 L2 L3
📋
Livrables Attendus (Checklist) :
  • ✅Schéma de Principe : Établissement de l'architecture du circuit de commande (boutons poussoirs et bobine).
  • ✅Schéma de Câblage : Tracé complet et en couleur du circuit de puissance intégrant la protection magnéto-thermique et les récepteurs.
🚨
🚨
Alerte de Dernière Minute

Le responsable logistique vient de nous faire une annonce préoccupante !

  • 😱 Le problème inattendu : Le grossiste est en rupture totale de télérupteurs bipolaires.
  • ⚡ Conséquence immédiate : Vous devez impérativement adapter votre réflexion pour utiliser un télérupteur unipolaire (coupure de la phase uniquement) !
2. Données Techniques & Normes

L'installation s'inscrit dans un réseau domestique standard. Respecter scrupuleusement la désignation des conducteurs selon la norme NF C 15-100.

📚 Formulaire & Aide-Mémoire (À consulter en cas de besoin)

Rappels essentiels pour la section des câbles et les calculs de base.

  • Loi d'Ohm en monophasé\( U = R \cdot I \)
  • Puissance active (Monophasé)\( P = U \cdot I \cdot \cos(\varphi) \)
📋
Hypothèses et Paramètres de l'Étude
⚡ PROPRIÉTÉS DU SYSTÈME / DES MATÉRIAUX
Symbole DescriptionValeur Unité
\( U_{\text{n}} \) Tension nominale du réseau 📜 NF C 15-100 230 V (AC)
\( S_{\text{cuivre}} \) Section minimale des conducteurs (Éclairage) 1.5 mm²
\( I_{\text{max}} \) Calibre maximal du disjoncteur d'éclairage 16 A
⚡
Nature du Télérupteur
  • Type de relais : \( \text{Type}_{\text{relais}} = \mathbf{1} \text{ pole (Unipolaire)} \)
⬇️ CONTRAINTES, SOLLICITATIONS ET ACTIONS
Symbole DescriptionValeur Unité
\( N_{\text{bp}} \) Nombre de boutons-poussoirs à installer 4 -
\( N_{\text{lampes}} \) Nombre d'appliques lumineuses (LED) 3 -
🌪️
Contrainte de câblage
  • Raccordement BP : \( \text{Cablage}_{\text{bp}} = \mathbf{Parallele} \text{ (Toujours)} \)
📊 Extraits de Normes & Abaques (Documents Annexes)

Ce tableau résume les codes couleurs exigés par la norme NF C 15-100 pour ce type d'installation.

📌 Extrait NF C 15-100 (Code Couleur)
Fonction du ConducteurCouleur Réglementaire
Conducteur de Phase (L)Rouge, Marron ou Noir
Conducteur de Neutre (N)Bleu clair (Strictement réservé)
Conducteur de Protection (PE)Vert / Jaune (Strictement réservé)
Retours Lampes / NavettesViolet, Orange, Blanc, etc.

3. Méthodologie de Résolution & Travail Demandé

Afin d'assurer un câblage sécuritaire et conforme aux standards, nous procédons selon les étapes méthodiques détaillées ci-dessous.

1

Question 1 : Analyse Fonctionnelle du Télérupteur

🏷️ Théorie & Principe⏱️ 10 min | ⭐ Facile
🎯 But de l'étape : Comprendre le fonctionnement électromécanique interne avant de tracer la moindre ligne.
Question :Expliquez brièvement le rôle de la bobine (A1/A2) et des contacts de puissance (1/2) d'un télérupteur unipolaire. Pourquoi le qualifie-t-on de relais "bistable" 💡 ?
💡 Besoin d'un indice ? (Niveau 1)

Pensez à ce qui se passe mécaniquement lorsque vous appuyez puis relâchez le bouton.

🔑 Toujours bloqué ? (Indice Niveau 2)

Bistable signifie qu'il possède deux états stables (ouvert ou fermé) et qu'il maintient cet état même lorsqu'il n'est plus alimenté.

2

Question 2 : Câblage du Circuit de Commande

🏷️ Schématisation⏱️ 15 min | ⭐⭐ Moyen
🎯 But de l'étape : Assurer le pilotage sécurisé de la bobine du télérupteur depuis les 4 points.
Question :En utilisant les bornes A1 et A2 du télérupteur, tracez le schéma permettant de relier les 4 boutons-poussoirs 👨‍🔌. N'oubliez pas que les boutons doivent être montés en parallèle pour cumuler leurs actions.
💡 Besoin d'un indice ? (Niveau 1)

La phase doit arriver sur l'entrée de tous les boutons. Leurs sorties se rejoignent pour aller vers la borne A1 du télérupteur.

🔑 Toujours bloqué ? (Indice Niveau 2)

La borne A2 doit simplement être raccordée au Neutre pour fermer le circuit de la bobine lors de l'impulsion.

3

Question 3 : Câblage du Circuit de Puissance

🏷️ Raccordement Puissance⏱️ 15 min | ⭐⭐ Moyen
🎯 But de l'étape : Raccorder les lampes au contact de puissance pour finaliser l'installation.
Question :Tracez le circuit de puissance en connectant la Phase protégée sur la borne 1, et les 3 lampes (L1, L2, L3 en parallèle) sur le retour de la borne 2 ⚙️. Reliez enfin les lampes au Neutre.
💡 Besoin d'un indice ? (Niveau 1)

Le contact 1/2 du télérupteur agit exactement comme un interrupteur classique placé sur le fil de phase des lampes.

🔑 Toujours bloqué ? (Indice Niveau 2)

Attention au code couleur ! Utilisez du violet, du orange ou du blanc pour le fil qui part de la borne 2 vers les lampes (retour lampe).

4

Question 4 (Finale) : Bilan de Puissance & Protection

🏷️ Dimensionnement⏱️ 5 min | ☠️ BOSS
🎯 But de l'étape : Vérifier que l'intensité consommée ne déclenchera pas la protection magnéto-thermique.
Loi d'Ohm & Puissance : Validation de la charge admissible par le disjoncteur 16A.
👉 Si chaque lampe LED consomme 15W, déterminez le courant total appelé sur la ligne et validez le choix du disjoncteur 16A.
💡 Besoin d'un indice ? (Niveau 1)

Commencez par calculer la puissance totale de l'installation.

🔑 Toujours bloqué ? (Indice Niveau 2)

Utilisez la formule \( I = \frac{P}{U} \) en considérant un cos(phi) proche de 1 pour simplifier.

🛑

Sas de Préparation

Avant de consulter la correction détaillée, assurez-vous d'avoir pris le temps de chercher vos schémas au brouillon. La vraie progression se trouve dans la réflexion, pas dans la lecture passive !

📝 Brouillon prêt💡 Stylos Couleurs ON🧠 Neurones chauds
NOTE DE CALCULS DÉTAILLÉE (PAS-À-PAS)

Schéma d’Installation d’un Télérupteur

1
Question 1 : Analyse Fonctionnelle du Télérupteur
🧠
💡
Dans la tête de l'ingénieur

"Avant de tracer la moindre ligne de câblage, je dois absolument dissocier mentalement les deux cœurs de ce composant : l'électro-aimant et le contact mécanique."

  • 🔎 Observation : Le module possède 4 bornes distinctes, deux pour l'impulsion (A1/A2) et deux pour l'éclairage (1/2).
  • 🤔 Analyse du risque : Confondre ces circuits provoquerait un court-circuit franc ou la destruction de la bobine.
  • ✅ Choix stratégique : Isoler complètement le circuit de commande 230V de faible intensité du circuit de puissance.
  • 💡 Alternative : Un système va-et-vient classique ? Totalement inapplicable pour 4 points de commande.
  • 🎯 Objectif visé : Garantir qu'une simple impulsion suffise à verrouiller mécaniquement l'état de l'éclairage.
👀 Voir uniquement le résultat final (Auto-évaluation)
Mode de fonctionnement = Bistable (Mécanique)
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸\( U_{\text{n}} \) = 230 V(Tension de service)
  • 🔸A1 / A2 = Bornes Commande(Alimentation bobine)
  • 🔸1 / 2 = Bornes Puissance(Contact sec)
  • 🔸\( S_{\text{bobine}} \) = 12 VA(Puissance d'appel)
  • 🔸État = Bistable Méca(Maintien sans énergie)
Rappel Théorique : Le Relais d'Impulsion Bistable

Pour dompter un télérupteur, il faut visualiser sa mécanique interne. C'est l'alliance parfaite entre l'électromagnétisme et la mécanique de précision !

  • Impulsion électromagnétique : L'appui sur le bouton-poussoir ferme le circuit A1/A2, créant un bref champ magnétique.
  • Action sur le cliquet : Ce champ attire une armature métallique qui fait pivoter une came crantée interne.
  • Bistabilité pure : La came verrouille le contact de puissance (1/2) en position fermée (ou ouverte). Plus besoin de courant !
  • Zéro consommation au repos : Contrairement à un relais industriel standard, la bobine n'est pas alimentée en continu, évitant l'échauffement.
  • Commande universelle : Tous les boutons étant en parallèle, n'importe lequel peut envoyer la fameuse impulsion de basculement.
💡 Équations Fondamentales

Décryptons le comportement du télérupteur sous forme logique et énergétique.

Loi Logique Séquentielle :

Définit le changement d'état à chaque impulsion.

💡 Pourquoi cette formule ?

Elle traduit parfaitement la notion de bistabilité. Le système a une mémoire de son état précédent.

  • 💡 Contexte de validité : À chaque front montant (appui sur le bouton).
  • ⚡ Avantage : Démontre qu'une seule commande suffit pour deux actions (ON/OFF).
  • ⚙️ Paramètre clé : L'état en cours de la mémoire mécanique.
  • 🔍 Vérification : Un appui allume, un autre éteint.
  • ⚠️ Limite : Un appui trop long ou continu peut faire "vibrer" la bobine.
\[ \begin{aligned} E_{\text{n+1}} = \overline{E_{\text{n}}} \end{aligned} \]
🔍 Que dit cette équation physiquement ? À chaque nouvelle impulsion reçue sur la bobine, le nouvel état de la lumière sera l'inverse strict de l'état précédent. 💡
Décomposition des termes :
  • \( E_{\text{n+1}} \) : État futur de l'éclairage (allumé ou éteint), unité : État logique (0 ou 1)
  • \( E_{\text{n}} \) : État actuel avant appui, unité : État logique (0 ou 1)
  • \( \overline{X} \) : Opérateur mathématique NON (Inverseur), unité : -
  • \( A1 \) : Borne d'entrée de l'impulsion de phase, unité : V
  • \( A2 \) : Borne de sortie vers le neutre, unité : V
Énergie de Maintien :

Valide l'efficacité énergétique du composant.

💡 Pourquoi cette formule ?

Elle prouve mathématiquement l'avantage du verrouillage mécanique face à un contacteur standard maintenu sous tension.

  • 💡 Contexte de validité : Régime permanent (Lumière allumée, poussoir relâché).
  • ⚡ Avantage : Aucune consommation de la bobine sur le long terme.
  • ⚙️ Paramètre clé : Temps de maintien de la lumière.
  • 🔍 Vérification : Le télérupteur reste froid même allumé depuis des heures.
  • ⚠️ Limite : Poussoir coincé = énergie dissipée constante.
\[ \begin{aligned} E_{\text{bobine}} = P_{\text{repos}} \cdot t \end{aligned} \]
🔍 Que dit cette équation physiquement ? Comme la puissance absorbée au repos est nulle, l'énergie électrique consommée par le télérupteur pour garder la lumière allumée est strictement de zéro joule. ⚙️
Décomposition des termes :
  • \( E_{\text{bobine}} \) : Énergie thermique dégagée, unité : Joule (J)
  • \( P_{\text{repos}} \) : Puissance active de la bobine au repos (0W), unité : Watt (W)
  • \( t \) : Durée d'allumage de l'éclairage, unité : Heure (h)
  • \( U \) : Tension aux bornes de la bobine (ouverte), unité : Volt (V)
  • \( I \) : Courant circulant au repos (0A), unité : Ampère (A)
!
L'Erreur Classique (Le Piège)

"Beaucoup d'électriciens novices font l'erreur de confondre le télérupteur avec un relais contacteur standard ou une minuterie, et maintiennent le bouton enfoncé..."

✅ L'approche d'ingénieur : Un appui furtif suffit, c'est la mécanique interne qui fait le reste du travail !
  • L'erreur : Essayer de câbler le bouton en série avec le contact de puissance ou utiliser un interrupteur classique.
  • La bonne méthode : Utiliser des boutons-poussoirs NO (Normalement Ouverts) en parallèle sur la bobine.
  • L'astuce de pro : Prêtez l'oreille : un bon télérupteur émet un "CLAC" très net lors du verrouillage de sa came.
  • Le moyen mnémotechnique : TéléRUPTEUR = InterRUPTEUR actionné à distance par électro-aimant.
  • L'impact direct : Évite de carboniser l'électro-aimant A1/A2 en le soumettant à une alimentation permanente continue.
Exécution de la Note de Calculs
⚠️ Check-up des Unités (Optionnel)
  • \( S_{\text{appel}} \) : Puissance apparente de 12 VA
  • \( U_{\text{n}} \) : Tension efficace de 230 V
  • \( P_{\text{repos}} \) : Puissance de maintien à 0 W
  • \( t \) : Temps d'utilisation estimé à 10 h
  • Courant calculé : Résultat brut en Ampères (A)

Vérifions mathématiquement l'appel de courant généré par l'appui sur le bouton-poussoir, ainsi que l'énergie consommée en phase de maintien. 💡

1. Résolution NumériqueCalcul du Courant d'Appel (Impulsion)

Pourquoi fait-on ce calcul ? Pour valider que l'impulsion générée par la bobine ne créera pas d'arc électrique excessif sur le bouton-poussoir.

⚙️ Méthodologie du calcul :

Nous appliquons la loi de puissance apparente en monophasé sur la bobine.

  • ⚙️ Substitution : On divise la puissance apparente \( S \) par la tension \( U \).
  • 💡 Piège évité : Ne pas confondre la puissance d'appel (ex: 12VA) et la puissance de maintien (0W).
  • 📋 Hypothèse validée : La tension du réseau est stable à 230V.
  • ⚙️ Vérification croisée : Le courant trouvé doit être très inférieur à 10A (calibre classique d'un BP).
  • 🎯 Finalité : S'assurer de la compatibilité des boutons-poussoirs avec le télérupteur.
\[ \begin{aligned} I_{\text{appel}} &= \frac{S_{\text{bobine}}}{U_{\text{n}}} \\ I_{\text{appel}} &= \frac{12 \text{ VA}}{230 \text{ V}} \\ I_{\text{appel}} &\approx \mathbf{0.052} \text{ A} \end{aligned} \]
📊 Analyse intermédiaire du chiffre :

Un courant de 52 mA traverse le bouton au moment de l'appui.

  • ✅ Ordre de grandeur : 52 mA est un courant très faible, parfaitement gérable par des contacts fins.
  • ⚡ Impact sur la suite : On peut câbler le circuit de commande en section minimale (1.5 mm² largement suffisant).
  • 🔍 Cohérence : Logique pour une petite bobine de relais modulaire.
  • ⚠️ Attention : Sur des câbles très très longs (centaines de mètres), la chute de tension pourrait limiter ce courant d'appel.
  • 📊 Comparaison : Un interrupteur classique encaisse 10A, on a donc une marge énorme.

💡 Remarque pédagogique : Ce faible courant explique pourquoi on utilise des fils de 1.5 mm² pour la commande.

Énergie de maintien en fonctionnement

Pourquoi fait-on ce calcul ? Pour prouver mathématiquement l'avantage énergétique du télérupteur mécanique.

⚙️ Méthodologie du calcul :

On multiplie la puissance consommée au repos par la durée de la nuit complète.

  • ⚙️ Substitution : On intègre la valeur \( P = 0 \text{ W} \) sur un temps de 10 heures.
  • 💡 Piège évité : Distinguer la consommation de la lampe de la consommation de la bobine.
  • 📋 Hypothèse validée : Le cliquet mécanique est verrouillé, le circuit de commande est ouvert.
  • ⚙️ Vérification croisée : 0 multiplié par n'importe quoi donne toujours zéro.
  • 🎯 Finalité : Rassurer le client sur la consommation électrique du tableau.
\[ \begin{aligned} E_{\text{bobine}} &= P_{\text{repos}} \cdot t \\ E_{\text{bobine}} &= 0 \text{ W} \cdot 10 \text{ h} \\ E_{\text{bobine}} &= \mathbf{0} \text{ Wh} \end{aligned} \]
📊 Analyse intermédiaire du chiffre :

Le système de commande ne coûte strictement rien en électricité pendant que le couloir est allumé.

  • ✅ Ordre de grandeur : Parfaitement nul ! L'efficience mécanique est totale.
  • ⚡ Impact sur la suite : Seules les ampoules vont consommer sur la facture EDF de la copropriété.
  • 🔍 Cohérence : C'est la définition même de la bistabilité.
  • ⚠️ Attention : Un poussoir bloqué ferait passer cette consommation à la valeur nominale continue (risque d'incendie de la bobine).
  • 📊 Comparaison : Un vieux relais de puissance ronflant consommerait 3 à 5W en permanence.

💡 Remarque pédagogique : Le télérupteur est un champion de l'économie d'énergie pour la commande !

✨
🎉
RÉSULTAT FINAL
ÉTAT = BISTABLEMÉCA
"Nous avons maîtrisé le cerveau du système. Le câblage peut maintenant commencer sereinement !"
🌿
☕
Le mot de la fin (Sur le Chantier)

"L'analyse est claire, la bobine n'est faite que pour des impulsions courtes. Gare au bouton coincé par la peinture des façadiers !"

  • ⚡ Conséquence pratique : Il faut briefer les peintres pour éviter que de l'enduit ne bloque les poussoirs.
  • 👨‍🔌 Action corrective : Tester tous les poussoirs au multimètre avant la mise sous tension de la bobine.
  • 📅 Délai : Aucun impact, test très rapide.
  • 💰 Coût : Évite de brûler une pièce modulaire à 25€ dès la mise en service.
  • 🤝 Communication : Afficher un message "Ne pas bloquer les poussoirs" sur le chantier.
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Et si on remplaçait notre télérupteur électromagnétique "bruyant" par un télérupteur électronique silencieux ?

  • 🔄 Modification : Utilisation d'un Triac ou relais statique au lieu d'une came mécanique.
  • 📈 Nouvel Impact : Disparition totale du fameux bruit de claquement dans le tableau électrique.
  • 💡 Conclusion : Indispensable si le tableau électrique est placé juste à côté d'une chambre à coucher !
  • 💡 Bénéfice/Risque : Grand confort acoustique, mais le composant devient plus vulnérable aux surtensions (foudre) par rapport à la robuste mécanique classique.
  • 🔮 Perspective : À proposer en "option confort VIP" sur nos futurs projets résidentiels haut de gamme.
2
Question 2 : Câblage du Circuit de Commande
🧠
💡
Dans la tête de l'ingénieur

"Maintenant que je comprends le composant, je dois créer la toile d'araignée qui va alimenter sa bobine. Comment faire pour que 4 points éloignés puissent tous donner le même ordre sans interférence ?"

  • 🔎 Observation : Nous avons 4 boutons poussoirs (BP) possédant chacun 2 bornes de connexion.
  • 🤔 Analyse du risque : Si je les branche en série, il faudrait que 4 personnes appuient simultanément sur les 4 boutons pour allumer le couloir !
  • ✅ Choix stratégique : Le montage en parallèle s'impose. La phase arrive à tous les BP, et tous les retours se rejoignent vers la bobine.
  • 💡 Alternative : Un câblage en étoile depuis le tableau (trop de fil) vs un câblage en repiquage de BP en BP (plus économique).
  • 🎯 Objectif visé : Créer une fonction logique "OU" parfaite entre tous les points de commande.
👀 Voir uniquement le résultat final (Auto-évaluation)
Fonction logique = OU (Montage Parallèle des 4 Poussoirs)
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸\( N_{\text{bp}} \) = 4 Unités(Points de commande)
  • 🔸Couleur 1 = Rouge Phase(Arrivée aux BP)
  • 🔸Couleur 2 = Violet Retour(Des BP vers A1)
  • 🔸Couleur 3 = Bleu Neutre(De A2 vers TGBT)
  • 🔸Câblage = Parallèle Repiquage(Optimisation)
Rappel Théorique : Le Montage en Parallèle (Fonction OU)

En électricité de commande, le câblage dicte directement la logique de fonctionnement de l'installation.

  • Le principe du "OU" : Si le BP1 OU le BP2 OU le BP3 est actionné, le courant doit pouvoir atteindre la bobine.
  • L'équipotentialité : Tous les fils d'entrée des boutons sont reliés au même potentiel (la Phase, 230V).
  • Le nœud de retour : Tous les fils de sortie des boutons fusionnent pour ne former qu'un seul fil "navette" qui attaque la borne A1.
  • Fermeture du circuit : Pour que le courant circule, la borne A2 doit être bouclée sur le référentiel 0V (le Neutre).
  • La normalisation : En France, on coupe toujours la phase via l'appareillage de commande, jamais le neutre !
💡 Équations Fondamentales

Traduisons l'architecture du circuit sous forme algébrique et électrique.

Équation de Commande (Logique de Boole) :

Modélise le comportement des interrupteurs montés en parallèle.

💡 Pourquoi cette formule ?

Elle garantit que l'activation d'un seul élément suffit à valider l'ensemble de la condition.

  • 💡 Contexte de validité : Applicable à tous les télérupteurs et minuteries.
  • ⚡ Avantage : Le système est extensible à l'infini (on peut ajouter 10 autres BPs).
  • ⚙️ Paramètre clé : L'opérateur d'addition logique `+`.
  • 🔍 Vérification : Un état "1" sur un seul BP donne un état "1" global.
  • ⚠️ Limite : Si un BP reste bloqué à "1", les autres n'ont plus aucun effet.
\[ \begin{aligned} C_{\text{bobine}} = BP_{1} + BP_{2} + BP_{3} + BP_{4} \end{aligned} \]
🔍 Que dit cette équation physiquement ? L'ordre d'allumage est validé si le bouton 1 est enfoncé, OU si le 2 est enfoncé, OU si le 3, OU si le 4. L'addition en logique binaire correspond au câblage en parallèle ! 👨‍🔌
Décomposition des termes :
  • \( C_{\text{bobine}} \) : Signal d'activation reçu par la bobine A1, unité : Logique (0/1)
  • \( BP_{1} \) : État du premier bouton-poussoir, unité : Logique (0/1)
  • \( BP_{2} \) : État du second bouton-poussoir, unité : Logique (0/1)
  • \( BP_{3} \) : État du troisième bouton-poussoir, unité : Logique (0/1)
  • \( + \) : Opérateur logique OU (Câblage parallèle), unité : -
Loi des Mailles sur la Commande :

Vérifie la tension aux bornes du composant lors de l'appui.

💡 Pourquoi cette formule ?

Elle confirme que la bobine reçoit bien la pleine tension nécessaire à la création du champ magnétique pour attirer l'armature.

  • 💡 Contexte de validité : Lorsqu'au moins un bouton est maintenu enfoncé.
  • ⚡ Avantage : Prouve que le télérupteur réagira instantanément.
  • ⚙️ Paramètre clé : La d.d.p. (différence de potentiel) réseau.
  • 🔍 Vérification : 230V doit être mesuré au multimètre entre A1 et A2 lors de l'impulsion.
  • ⚠️ Limite : Chute de tension si le câble de commande mesure des kilomètres.
\[ \begin{aligned} U_{\text{A1-A2}} &= V_{\text{phase}} - V_{\text{neutre}} = U_{\text{reseau}} \end{aligned} \]
🔍 Que dit cette équation physiquement ? Quand le contact se ferme, la borne A1 "voit" la phase (230V) tandis que la borne A2 est ancrée au neutre (0V). La bobine subit donc l'intégralité de la tension du réseau et s'active ! ⚡
Décomposition des termes :
  • \( U_{\text{A1-A2}} \) : Tension aux bornes de l'électro-aimant, unité : Volt (V)
  • \( V_{\text{phase}} \) : Potentiel électrique amené par le retour du BP, unité : Volt (V)
  • \( V_{\text{neutre}} \) : Potentiel de référence de l'installation, unité : Volt (V)
  • \( U_{\text{reseau}} \) : Tension efficace fournie par Enedis (230V), unité : Volt (V)
!
L'Erreur Classique (Le Piège)

"La pire erreur est de câbler le Neutre sur l'entrée des boutons-poussoirs pour aller couper le Neutre sur A1, en laissant la Phase branchée en permanence sur A2..."

✅ L'approche d'ingénieur : La coupure du Neutre est formellement interdite par la norme !
  • L'erreur : Le télérupteur fonctionnerait, mais la borne A2 (et potentiellement les fils des poussoirs) resterait sous tension dangereuse 230V en permanence, même au repos !
  • La bonne méthode : La phase (Rouge) DOIT s'arrêter aux interrupteurs. C'est l'ordre de phase (Violet) qui voyage vers A1. A2 est sagement reliée au Neutre direct.
  • L'astuce de pro : Mémorisez "La phase attaque, le neutre attend."
  • Le moyen mnémotechnique : A1 = Arrivée 1 (Phase), A2 = Arrivée 2 (zérO / Neutre).
  • L'impact direct : Respect absolu de la sécurité des personnes (NF C 15-100) en cas d'intervention de maintenance.
Exécution Pratique du Schéma
⚠️ Check-up des Unités et Couleurs
  • Ligne Principale : Rouge (Phase L)
  • Ligne Retour : Violet/Orange (Fil Navette vers A1)
  • Ligne Commune : Bleu (Neutre N vers A2)
  • Composants : Boutons NO (Normalement Ouverts)

Le tracé vectoriel ci-dessous illustre la fonction logique OU : un montage en repiquage parallèle où chaque appui crée un pont direct entre la ligne de Phase et la ligne de retour d'impulsion. 💡

1. Résolution GraphiqueSchéma Électrique de Commande (Multifilaire)

Pourquoi fait-on ce calcul graphique ? Pour fournir un document de réalisation aux électriciens câbleurs.

⚙️ Méthodologie du tracé :

Nous isolons visuellement la boucle A1/A2 du reste de l'installation.

  • ⚙️ Distribution : La phase rouge irrigue l'entrée supérieure de chaque BP.
  • 💡 Repiquage : La ligne violette collecte toutes les sorties inférieures pour les acheminer au télérupteur.
  • 📋 Fermeture : La bobine A1/A2 récupère ce signal et se referme sur le rail de Neutre bleu.
  • ⚙️ Vérification croisée : Si je dessine un chemin depuis L, à travers n'importe quel BP fermé, je devons atteindre N en passant exclusivement par A1/A2.
  • 🎯 Finalité : Plan prêt pour le tirage des conducteurs dans les gaines.
L N BP1 BP2 BP3 BP4 Retour Bouton (Impulsion) A1/A2
📊 Analyse du parcours de l'énergie :

Le schéma illustre parfaitement le cheminement de la phase, coupée puis redistribuée.

  • ✅ Ordre de grandeur : En dérivation, les câbles amènent du 230V franc sur chaque douille. Parfait pour les luminaires.
  • ⚡ Impact sur la suite : Les deux circuits (Commande et Puissance) sont tracés. L'installation complète est schématisée !
  • 🔍 Cohérence : Le neutre direct garantit une sécurité optimale lors de l'extinction.
  • ⚠️ Attention : Lors du câblage physique dans les boîtes de dérivation, il faudra bien repérer le fil orange (retour lampe) du fil violet (retour bouton) pour ne pas croiser les réseaux.
  • 📊 Comparaison : C'est la même architecture de puissance qu'un simple interrupteur, seule la nature de l'organe de commande change.

💡 Remarque pédagogique : La séparation mentale des circuits Commande/Puissance est la clé du dépannage électrique.

✨
🎉
RÉSULTAT FINAL
ARCHITECTURE = PARALLÈLEVALIDÉE
"Le circuit de commande est totalement sécurisé. Un appui, une action !"
🌿
☕
Le mot de la fin (Sur le Chantier)

"Le fait de pouvoir repiquer la phase d'un interrupteur à l'autre est une bénédiction pour le tirage de câbles !"

  • ⚡ Conséquence pratique : Moins de câbles qui retournent au tableau principal = gain de place dans les gaines.
  • 👨‍🔌 Action corrective : S'assurer que les connexions automatiques des BP supportent le repiquage (2 fils par trou).
  • 📅 Délai : Tirage de câbles optimisé, on gagne plusieurs heures sur 15 mètres.
  • 💰 Coût : Économie significative de cuivre.
  • 🤝 Communication : Valider avec l'architecte l'emplacement définitif des 4 points avant de percer le placo.
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Et si on ajoutait de petits voyants lumineux sur nos boutons-poussoirs pour les trouver dans le noir complet ?

  • 🔄 Modification : Câblage de BPs "lumineux" intégrant une petite LED de repérage en interne.
  • 📈 Nouvel Impact : Ces LED se mettent en série avec la bobine du télérupteur pour puiser leur courant.
  • 💡 Conclusion : Attention ! Si on a trop de boutons lumineux, le courant de fuite cumulé des LED risque d'être suffisant pour maintenir la bobine A1/A2 sous tension sans jamais avoir appuyé sur le bouton !
  • 💡 Bénéfice/Risque : Grand confort nocturne, mais risque de blocage électromagnétique ("collage") du télérupteur.
  • 🔮 Perspective : Il faudra alors ajouter un "compensateur" (une petite résistance en parallèle de la bobine) pour absorber ces courants de fuite.
3
Question 3 : Câblage du Circuit de Puissance
🧠
💡
Dans la tête de l'ingénieur

"Le circuit de commande gère le 'cerveau', maintenant je dois câbler les 'muscles' ! Le télérupteur va agir comme un pont-levis sur le flux d'énergie destiné aux lampes."

  • 🔎 Observation : Il reste les bornes de puissance 1 et 2 du télérupteur, totalement isolées de A1/A2.
  • 🤔 Analyse du risque : Si je mélange la phase des lampes avec le fil navette des boutons, le télérupteur grillera instantanément à l'allumage.
  • ✅ Choix stratégique : Amener une phase directement du disjoncteur vers la borne 1, et repartir de la borne 2 vers les luminaires.
  • 💡 Alternative : Mettre les lampes en série ? Impossible, la tension chuterait dramatiquement et si une ampoule grille, tout s'éteint.
  • 🎯 Objectif visé : Garantir 230V stricts aux bornes de chaque applique LED lorsqu'on ferme le contact 1/2.
👀 Voir uniquement le résultat final (Auto-évaluation)
Architecture Puissance = Dérivation (Lampes en Parallèle)
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸\( N_{\text{lampes}} \) = 3 Unités(Appliques LED)
  • 🔸1 / 2 = Bornes Contact Sec(Puissance)
  • 🔸Couleur L = Rouge/Marron Phase(Arrivée borne 1)
  • 🔸Couleur N = Bleu Neutre(Retour direct des lampes)
  • 🔸Couleur R = Orange/Gris Retour(De borne 2 vers lampes)
Rappel Théorique : Le Circuit de Puissance et la Dérivation

Le rôle du contacteur de puissance est d'établir ou d'interrompre le courant fort destiné aux récepteurs, sans jamais s'y mélanger.

  • Le Contact Sec (1/2) : Il se comporte comme un interrupteur unipolaire classique. Il ferme le circuit sur la ligne de Phase.
  • Câblage en Parallèle (Dérivation) : C'est la règle d'or pour tout éclairage domestique. Chaque lampe est connectée directement entre le "retour phase" et le "neutre".
  • Indépendance des récepteurs : Grâce au câblage en parallèle, si l'ampoule L2 grille, le courant peut toujours circuler de manière autonome vers L1 et L3.
  • Coupeur de Phase : La NF C 15-100 exige de couper la phase, et non le neutre, pour éviter l'électrisation lors du changement d'une ampoule !
💡 Équations Fondamentales

Comment se comportent la tension et le courant dans ce circuit de puissance final ?

Loi des Mailles (Tension en dérivation) :

Vérifie la bonne alimentation des récepteurs.

💡 Pourquoi cette formule ?

Elle garantit que chaque lampe reçoit bien la tension nominale pour laquelle elle a été fabriquée.

  • 💡 Contexte de validité : Contact 1/2 du télérupteur fermé.
  • ⚡ Avantage : Assure un éclairement homogène sur toute la longueur du couloir.
  • ⚙️ Paramètre clé : La résistance équivalente de chaque branche.
  • 🔍 Vérification : 230V au multimètre aux bornes de chaque douille.
  • ⚠️ Limite : Lignes excessivement longues = chute de tension en bout de ligne.
\[ \begin{aligned} U_{\text{L1}} = U_{\text{L2}} = U_{\text{L3}} = U_{\text{reseau}} \end{aligned} \]
🔍 Que dit cette équation physiquement ? Dans un circuit en parallèle, la tension est reine ! La différence de potentiel de 230V est imposée simultanément aux bornes de L1, L2 et L3. ⚡
Décomposition des termes :
  • \( U_{\text{L1}} \) : Tension aux bornes de l'applique 1, unité : Volt (V)
  • \( U_{\text{L2}} \) : Tension aux bornes de l'applique 2, unité : Volt (V)
  • \( U_{\text{L3}} \) : Tension aux bornes de l'applique 3, unité : Volt (V)
  • \( U_{\text{reseau}} \) : Tension de la source d'énergie, unité : Volt (V)
Loi des Nœuds (Courant en dérivation) :

Évalue le dimensionnement global.

💡 Pourquoi cette formule ?

Le contact 1/2 va devoir supporter la somme de tous les courants. Il faut vérifier qu'il ne fondra pas !

  • 💡 Contexte de validité : Éclairage allumé.
  • ⚡ Avantage : Permet de calculer le calibre du disjoncteur de protection.
  • ⚙️ Paramètre clé : L'intensité nominale de chaque source lumineuse.
  • 🔍 Vérification : Mesure à la pince ampèremétrique à la sortie de la borne 2.
  • ⚠️ Limite : Un court-circuit fera tendre le courant total vers l'infini.
\[ \begin{aligned} I_{\text{total}} = I_{\text{L1}} + I_{\text{L2}} + I_{\text{L3}} \end{aligned} \]
🔍 Que dit cette équation physiquement ? Le télérupteur est le point de passage obligé. Il voit passer la totalité du flux d'électrons qui va ensuite se diviser dans les 3 branches du couloir. ⚙️
Décomposition des termes :
  • \( I_{\text{total}} \) : Courant circulant dans le contact du télérupteur, unité : Ampère (A)
  • \( I_{\text{L1}} \) : Courant absorbé par la lampe 1, unité : Ampère (A)
  • \( I_{\text{L2}} \) : Courant absorbé par la lampe 2, unité : Ampère (A)
  • \( I_{\text{L3}} \) : Courant absorbé par la lampe 3, unité : Ampère (A)
!
L'Erreur Classique (Le Piège)

"L'erreur fatale est d'oublier d'amener le Neutre directement aux lampes et de le faire transiter par le télérupteur unipolaire..."

✅ L'approche d'ingénieur : Le télérupteur unipolaire ne coupe QUE la phase !
  • L'erreur : Essayer de brancher le Neutre sur la borne 2. Résultat : Court-circuit monumental entre la phase (en borne 1) et le neutre à la première impulsion.
  • La bonne méthode : Câbler le Neutre (bleu clair) en un long fil ininterrompu depuis le disjoncteur jusqu'à toutes les lampes, sans passer par le télérupteur.
  • L'astuce de pro : Dessinez le chemin du Neutre en premier sur vos plans, c'est la ligne la plus calme.
  • Le moyen mnémotechnique : "Le neutre file droit, la phase se fait contrôler."
  • L'impact direct : Conformité garantie et aucun risque de destruction du tableau.
Exécution Pratique du Schéma
⚠️ Check-up des Codes Couleurs Puissance
  • Alimentation Borne 1 : Rouge (Phase directe depuis le disjoncteur)
  • Liaison Borne 2 -> Lampes : Orange / Marron (Retour Lampe)
  • Liaison Lampes -> Disjoncteur : Bleu clair (Neutre commun)
  • Terre (Carcasse luminaires) : Vert-Jaune (PE)

Le schéma électrique de la boucle de puissance ci-dessous met en évidence la distribution de l'énergie vers les appliques lumineuses L1, L2 et L3. 💡

1. Résolution GraphiqueSchéma de Puissance (Lampes)

Pourquoi fait-on ce calcul graphique ? Pour synthétiser la partie énergétique et l'associer mentalement au circuit de commande précédent.

⚙️ Méthodologie du tracé :

Nous isolons visuellement le contact mécanique du reste de l'installation.

  • ⚙️ Protection : La phase rouge traverse le disjoncteur d'éclairage et arrive à la borne 1.
  • 💡 Coupure : Entre 1 et 2, se trouve le contact interne du télérupteur.
  • 📋 Distribution : Depuis la borne 2, un câble orange court le long du couloir et distribue l'énergie aux lampes en parallèle.
  • ⚙️ Vérification croisée : Chaque lampe possède sa propre connexion au fil orange (Phase commandée) et au fil bleu (Neutre).
  • 🎯 Finalité : Comprendre le fonctionnement global de l'éclairage.
L N Disj Télérupteur (Contacts 1/2) 1 2 L1 L2 L3
📊 Analyse du parcours de l'énergie :

Le schéma illustre parfaitement le cheminement de la phase, coupée puis redistribuée.

  • ✅ Ordre de grandeur : En dérivation, les câbles amènent du 230V franc sur chaque douille. Parfait pour les luminaires.
  • ⚡ Impact sur la suite : Les deux circuits (Commande et Puissance) sont tracés. L'installation complète est schématisée !
  • 🔍 Cohérence : Le neutre direct garantit une sécurité optimale lors de l'extinction.
  • ⚠️ Attention : Lors du câblage physique dans les boîtes de dérivation, il faudra bien repérer le fil orange (retour lampe) du fil violet (retour bouton) pour ne pas croiser les réseaux.
  • 📊 Comparaison : C'est la même architecture de puissance qu'un simple interrupteur, seule la nature de l'organe de commande change.

💡 Remarque pédagogique : La séparation mentale des circuits Commande/Puissance est la clé du dépannage électrique.

✨
🎉
RÉSULTAT FINAL
ARCHITECTURE = DÉRIVATIONACTIVE
"Le circuit de puissance est validé. L'énergie peut circuler sereinement vers les lampes."
🌿
☕
Le mot de la fin (Sur le Chantier)

"Le plus grand défi sur chantier n'est pas de faire le schéma, c'est de bien identifier les fils qui sortent de la gaine !"

  • ⚡ Conséquence pratique : Il va falloir utiliser des étiquettes repères sur les fils orange et violet.
  • 👨‍🔌 Action corrective : Appliquer un bout de ruban adhésif numéroté sur chaque retour.
  • 📅 Délai : Prend 10 minutes à étiqueter, fait gagner 2 heures de recherche de panne.
  • 💰 Coût : Zéro coût, juste de la rigueur.
  • 🤝 Communication : Assurez-vous que l'apprenti respecte bien la couleur orange pour le retour lampe !
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Et si nous devions installer cet éclairage dans un local particulièrement humide (salle de lavage de la copropriété) ou à l'extérieur ?

  • 🔄 Modification : Remplacement du télérupteur unipolaire par un modèle bipolaire (contacts 1/2 et 3/4).
  • 📈 Nouvel Impact : Le télérupteur coupera simultanément la Phase ET le Neutre du circuit des lampes.
  • 💡 Conclusion : C'est essentiel techniquement. En cas d'humidité, même un Neutre théoriquement à 0V peut présenter un courant de fuite dangereux.
  • 💡 Bénéfice/Risque : Isolation galvanique totale des luminaires au repos (Sécurité maximale). L'inconvénient est que le module prendra plus de place (2 modules DIN) dans le tableau électrique.
  • 🔮 Perspective : Systématiser le bipolaire en milieu extérieur ou ERP sévère.
4
Question 4 : Bilan de Puissance & Protection
🧠
💡
Dans la tête de l'ingénieur

"La commande fonctionne, la puissance est câblée. Reste la question fatidique : est-ce que ça va disjoncteur quand on va appuyer sur le bouton ?"

  • 🔎 Observation : L'installation compte 3 appliques LED modernes de 15W chacune, protégées par un disjoncteur modulaire 16A.
  • 🤔 Analyse du risque : Un disjoncteur sous-dimensionné déclenche intempestivement. Un disjoncteur surdimensionné ne protège plus correctement les petits conducteurs contre l'échauffement.
  • ✅ Choix stratégique : Calculer rigoureusement le courant total appelé et le comparer au calibre du disjoncteur.
  • 💡 Alternative : Mettre un disjoncteur 10A ? C'est la recommandation contemporaine pour l'éclairage pur, bien que 16A reste la limite absolue pour du fil de 1.5mm².
  • 🎯 Objectif visé : Valider définitivement la fiabilité et la sécurité thermique de l'installation de puissance.
👀 Voir uniquement le résultat final (Auto-évaluation)
Courant appelé = 0.19 A (Disjoncteur 16A VALIDÉ)
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸\( N_{\text{lampes}} \) = 3 Unités(Nombre d'appliques)
  • 🔸\( P_{\text{unitaire}} \) = 15 W(Puissance d'une LED)
  • 🔸\( U_{\text{n}} \) = 230 V(Tension réseau)
  • 🔸\( \cos(\varphi) \) = 1 -(Hypothèse LED simples)
  • 🔸\( I_{\text{max}} \) = 16 A(Calibre disjoncteur)
Rappel Théorique : Puissance en Dérivation et Loi d'Ohm

Pour dimensionner une protection, la méthode est immuable. Il faut évaluer la charge totale imposée à la ligne d'alimentation principale.

  • Cumul des charges : En régime parallèle (dérivation), les puissances actives s'additionnent de manière arithmétique.
  • Courant de ligne : C'est la loi de puissance \( P = U \cdot I \cdot \cos(\varphi) \) qui dicte le dimensionnement du câble.
  • La protection thermique : Le bilame du disjoncteur va chauffer en fonction du carré de ce courant. S'il dépasse le calibre, il "saute".
  • La règle NF C 15-100 : Pour de l'éclairage câblé en 1.5 mm², la protection doit être de 16A maximum (ou 10A recommandé).
  • Marge de sécurité : En ingénierie, on évite toujours de frôler les 100% de charge pour pallier les appels de courant au démarrage.
💡 Équations Fondamentales

Posons le cadre mathématique du bilan énergétique.

Bilan des Puissances Actives :

Détermine la consommation énergétique globale instantanée.

💡 Pourquoi cette formule ?

Car selon le théorème de Boucherot, les puissances actives s'additionnent toujours algébriquement, quelle que soit la topologie.

  • 💡 Contexte de validité : Pour tout groupement de récepteurs en parallèle.
  • ⚡ Avantage : Extrêmement simple et directe.
  • ⚙️ Paramètre clé : Le nombre de points lumineux connectés sur la ligne.
  • 🔍 Vérification : Lire la puissance affichée sur l'emballage de l'ampoule.
  • ⚠️ Limite : Pour les tubes fluorescents anciens, il faut aussi tenir compte de la puissance des ballasts ferromagnétiques.
\[ \begin{aligned} P_{\text{totale}} = N_{\text{lampes}} \cdot P_{\text{unitaire}} \end{aligned} \]
🔍 Que dit cette équation physiquement ? Plus j'ajoute d'appliques sur mon circuit commandé par le télérupteur, plus l'effort énergétique demandé au réseau sera grand. ⚡
Décomposition des termes :
  • \( P_{\text{totale}} \) : Puissance active de l'ensemble de l'éclairage, unité : Watt (W)
  • \( N_{\text{lampes}} \) : Quantité de récepteurs, unité : -
  • \( P_{\text{unitaire}} \) : Puissance consommée par une seule applique, unité : Watt (W)
Intensité de Ligne Principale :

Traduit la puissance en une contrainte physique pour le câble et le disjoncteur.

💡 Pourquoi cette formule ?

Parce que les disjoncteurs et les câbles électriques ne sont pas classés en Watts, mais bien en Ampères, selon leur capacité à évacuer la chaleur induite.

  • 💡 Contexte de validité : En régime alternatif sinusoïdal.
  • ⚡ Avantage : Donne la véritable "largeur du flux" d'électrons à supporter.
  • ⚙️ Paramètre clé : La tension du réseau. Si elle chute, le courant augmente pour maintenir la puissance !
  • 🔍 Vérification : Mesurable directement au tableau avec une pince ampèremétrique sur le fil rouge.
  • ⚠️ Limite : Le facteur de puissance \( \cos(\varphi) \) est parfois mauvais sur les LED bas de gamme.
\[ \begin{aligned} I_{\text{ligne}} = \frac{P_{\text{totale}}}{U_{\text{n}} \cdot \cos(\varphi)} \end{aligned} \]
🔍 Que dit cette équation physiquement ? C'est l'équivalent du débit dans un tuyau d'eau. On divise le besoin total en énergie par la "pression" électrique fournie pour obtenir le flux de courant généré. ⚙️
Décomposition des termes :
  • \( I_{\text{ligne}} \) : Intensité efficace traversant le contact du télérupteur, unité : Ampère (A)
  • \( P_{\text{totale}} \) : Puissance totale calculée précédemment, unité : Watt (W)
  • \( U_{\text{n}} \) : Tension efficace du réseau (230V), unité : Volt (V)
  • \( \cos(\varphi) \) : Facteur de déplacement (pris à 1 par simplification), unité : -
!
L'Erreur Classique (Le Piège)

"Une erreur dramatique lors d'un dépannage consiste à oublier que le courant d'appel au démarrage des LED est bien plus élevé que leur courant de fonctionnement stable..."

✅ L'approche d'ingénieur : Ne chargez jamais un circuit d'éclairage LED à 100% de son calibre théorique !
  • L'erreur : Se dire "Avec 16A je peux mettre 240 spots LED de 15W". En théorie oui, en pratique non.
  • La bonne méthode : Les drivers LED possèdent des condensateurs qui se chargent brutalement à l'allumage. Conservez toujours une grande marge de sécurité (souvent 50% max du calibre).
  • L'astuce de pro : Si vous avez énormément de LED, utilisez un télérupteur avec un contact spécial "Zero-Cross" qui ferme le circuit au moment où l'onde de tension passe par zéro.
  • Le moyen mnémotechnique : "LED : Petite conso, Gros démarrage."
  • L'impact direct : Le télérupteur ne reste pas soudé (collé) à cause de l'arc électrique d'appel.
Exécution de la Note de Calculs
⚠️ Check-up des Unités
  • \( N_{\text{lampes}} \) : grandeur sans dimension.
  • \( P_{\text{unitaire}} \) : valeurs homogènes en Watts (W).
  • Résultat final : on s'attend à des Ampères (A) à comparer avec les 16A du disjoncteur.

Nous allons dérouler le bilan pour nos 3 appliques LED afin de valider définitivement le choix de la protection et la capacité du télérupteur. 💡

1. Résolution Numérique1. Calcul de la Puissance Totale

Pourquoi fait-on ce calcul ? Pour connaître la charge globale du circuit d'éclairage.

⚙️ Méthodologie du calcul :

On fait la somme des puissances des appliques.

  • ⚙️ Substitution : On remplace \( N \) par 3 et \( P \) par 15W.
  • 💡 Piège évité : Addition simple en parallèle.
  • 📋 Hypothèse validée : Toutes les lampes s'allument en même temps.
  • ⚙️ Vérification croisée : \( 3 \times 15 = 45 \text{ W} \).
  • 🎯 Finalité : Préparer le calcul du courant.
\[ \begin{aligned} P_{\text{totale}} &= 3 \cdot 15 \text{ W} \\ P_{\text{totale}} &= \mathbf{45} \text{ W} \end{aligned} \]
📊 Analyse intermédiaire du chiffre :

Une charge de 45W est extrêmement faible.

  • ✅ Ordre de grandeur : Équivalent à une seule vieille ampoule à incandescence.
  • ⚡ Impact sur la suite : L'intensité sera mécaniquement très basse.
  • 🔍 Cohérence : Logique pour 3 appliques LED.
  • ⚠️ Attention : La puissance appelée au démarrage est supérieure.
  • 📊 Comparaison : Un radiateur consomme 2000W.

💡 Remarque pédagogique : Ce chiffre valide la très faible consommation des LED.

2. Calcul de l'Intensité de Ligne

Pourquoi fait-on ce calcul ? Pour garantir mathématiquement au client que son installation est aux normes et ne risque pas la surcharge.

⚙️ Méthodologie du calcul :

On applique la formule de la puissance en courant alternatif.

  • ⚙️ Substitution : On injecte \( P = 45 \text{ W} \) et \( U = 230 \text{ V} \).
  • 💡 Piège évité : On applique un \( \cos(\varphi) \) unitaire pour éviter de complexifier à ce niveau d'étude.
  • 📋 Hypothèse validée : Le réseau est stable et fournit bien 230 Volts nominaux.
  • ⚙️ Vérification croisée : \( 45 \text{ W} \) sous 230V doit donner un courant extrêmement faible (proche de 0.2A).
  • 🎯 Finalité : Apposer un tampon "Validé" sur le calibre du disjoncteur.
\[ \begin{aligned} I_{\text{ligne}} &= \frac{45 \text{ W}}{230 \text{ V} \cdot 1} \\ I_{\text{ligne}} &\approx \mathbf{0.195} \text{ A} \end{aligned} \]
📊 Analyse intermédiaire du chiffre :

Le résultat de 0.195 A est tombé. Confrontons-le à la réalité du terrain.

  • ✅ Ordre de grandeur : Courant microscopique ! La technologie LED est redoutablement efficace.
  • ⚡ Impact sur la suite : L'installation est fondamentalement sécurisée.
  • 🔍 Cohérence : \( 0.195 \text{ A} \) est très largement inférieur au calibre du disjoncteur imposé de \( 16 \text{ A} \).
  • ⚠️ Attention : On utilise un disjoncteur 16A, mais la norme autorise et recommande 10A pour un circuit spécialisé éclairage de ce type.
  • 📊 Comparaison : Avec 3 vieilles ampoules à incandescence de 100W, on aurait tiré 1.3A !

💡 Remarque pédagogique : Ce très faible courant signifie aussi que la chute de tension dans les 15m de câble sera totalement négligeable.

✨
🎉
RÉSULTAT FINAL
\( I_{\text{ligne}} \) = 0.195A
"La charge représente à peine 1.2% de la capacité du disjoncteur. C'est validé !"
🌿
☕
Le mot de la fin (Sur le Chantier)

"L'énorme réserve de puissance disponible offre une grande flexibilité architecturale pour l'avenir."

  • ⚡ Conséquence pratique : La copropriété pourra rajouter des points lumineux supplémentaires sur ce couloir sans jamais avoir à modifier le tableau électrique.
  • 👨‍🔌 Action corrective : L'électricien devra simplement installer un disjoncteur courbe C classique (10A ou 16A).
  • 📅 Délai : Aucun délai supplémentaire, l'approvisionnement matériel reste standard.
  • 💰 Coût : Économie à long terme garantie par la faible consommation des LED.
  • 🤝 Communication : Confirmer au syndic que le circuit est prêt pour des extensions futures.
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Et si le promoteur exigeait l'utilisation d'anciens lustres halogènes de 500W pour un aspect esthétique "vintage" dans ce couloir ?

  • 🔄 Modification : \( 3 \text{ lampes} \times 500 \text{ W} = 1500 \text{ W} \) au total.
  • 📈 Nouvel Impact : Le courant passe de 0.19A à environ \( 6.5 \text{ A} \) !
  • 💡 Conclusion : Un disjoncteur 16A ne déclencherait toujours pas, le câblage de 1.5mm² serait toujours conforme. Mais la réalité est ailleurs...
  • 💡 Bénéfice/Risque : Risque énorme d'usure prématurée ! Le contact 1/2 du télérupteur (souvent calibré à 10A max) encaisserait des arcs électriques monstrueux à chaque allumage/extinction. Sa durée de vie chuterait drastiquement.
  • 🔮 Perspective : Il faudrait alors intercaler un véritable "contacteur de puissance" piloté par le petit télérupteur, pour relayer cette forte charge. Heureusement, la LED nous sauve !
SYNTHÈSE DU BUREAU D'ÉTUDES

BILAN FINAL & PERFORMANCES

📋
📝
Rapport de Fin de Mission

✅ Checklist d'Auto-Évaluation

Avant de clore cet exercice, vérifiez que vous avez bien assimilé la démarche globale de conception :

Le bureau d'études a livré sa copie ! Le schéma de raccordement multifilaire répond rigoureusement à l'exigence de la NF C 15-100 et résout l'impossibilité d'utiliser un va-et-vient pour les 4 accès.

L'utilisation du relais d'impulsion garantit non seulement l'ergonomie (allumage de n'importe où), mais aussi l'évolutivité (on peut ajouter le bouton n°5 en tirant simplement deux fils) tout en sécurisant la ligne grâce au disjoncteur magnéto-thermique 16A calibré face à la charge LED très faible.

📊 Tableau de Bord des Performances

🎯
Calibre Max Ligne
16 A
💡
Consommation Globale
0.195 A
🛡️
Ratio d'Occupation
1.2 %

DÉCISION DU DIRECTEUR TECHNIQUE

✅ PROJET VALIDÉ (CONFORME)

"Excellent travail de synthèse de l'équipe technique. Le schéma transmis aux électriciens sur site ne laisse aucune place à l'interprétation. Les équipes peuvent procéder au tirage des fils dès demain matin. Dossier clos."

Signature : L'Ingénieur en Chef 👨‍🔌
Schéma d’Installation d’un Télérupteur
