Identification des conducteurs

Rénovation d'un tableau électrique et repérage
⏱️
Temps Estimé45 min
🧠
PrérequisMultimètre, Code couleurs, Sécurité
1. Présentation du ProjetCAHIER DES CHARGES
📋
🚨 Message Urgent / Note de Service

Le propriétaire d'une maison acquise récemment vient de vous contacter en urgence. L'installation électrique est chaotique et les normes ne sont pas du tout respectées.

  • 📧 Expéditeur : M. Dupont, propriétaire d'une maison des années 1970.
  • ⏰ L'urgence : Les plombs sautent en permanence et les couleurs des fils sont complètement incohérentes ! Il faut sécuriser l'installation immédiatement avant qu'un incident grave ne se déclare.
  • 🎯 L'attente : Identifier avec une certitude absolue la phase, le neutre et la terre sur chaque circuit pour préparer le remplacement du tableau électrique vétuste.
📝 Contexte de l'Étude & Enjeux
🌸
✨

🌟 Le Contexte : L'intervention se déroule dans un pavillon résidentiel construit en 1974. À cette époque, la rigueur sur le code des couleurs des conducteurs électriques n'était pas la même qu'aujourd'hui. Les bricolages successifs des anciens propriétaires ont transformé le tableau électrique en un véritable labyrinthe dangereux. Des fils rouges servent parfois de neutre, et des fils verts servent de phase ! Votre mission est de ramener de l'ordre dans ce chaos en utilisant les méthodes de diagnostic dictées par la norme NF C 15-100.

⚡ Les Points Clés du Projet

Pour avancer sereinement, voici les éléments fondamentaux que vous devez avoir à l'esprit. Gardez un œil attentif sur ces critères déterminants :

  • 🏢
    Enjeu Principal :Mettre hors de danger les occupants en repérant les conducteurs actifs.
  • 💡
    Environnement :Tableau sous tension partielle pour effectuer les mesures, avec des isolants vieillissants.
  • 🎯
    L'objectif final :Réaliser un schéma de câblage repéré et sans équivoque pour la rénovation afin d'éviter tout court-circuit mortel.
  • 💡
    L'astuce de l'ingénieur :Ne vous fiez jamais uniquement à la couleur d'un fil. Seule la mesure de tension au multimètre fait foi ! ⚡
🎯
⚡
Votre Mission (Si vous l'acceptez) :

Votre travail va consister à jouer au détective électrique pour sécuriser l'installation.

  • ⚡ Le grand défi : Mesurer les tensions entre des conducteurs inconnus pour en déduire leur rôle sans provoquer de court-circuit.
  • 💡 Votre rôle : Vous munir de vos EPI (Équipements de Protection Individuelle), préparer le multimètre et appliquer une méthode déductive rigoureuse.
💡 PLAN DE REPÉRAGE
📌
📌

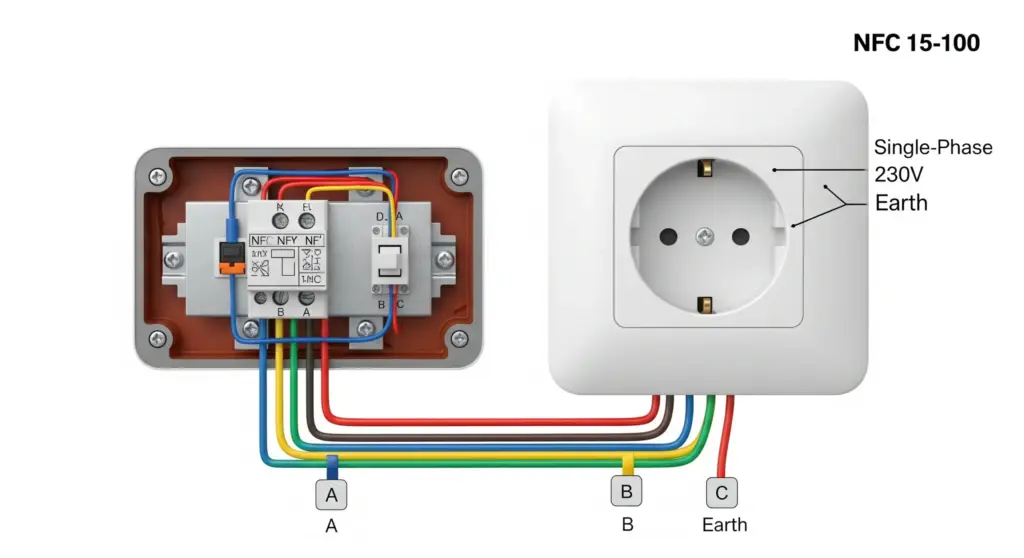

Fil A (Rouge ?) Fil B (Jaune ?) Fil C (Vert ?) Où mesurer ?
📋
Livrables Attendus (Checklist) :
  • ✅Un tableau de repérage associant chaque fil (A, B, C) à sa véritable fonction (Phase, Neutre, Terre).
  • ✅La liste des actions correctives pour remettre l'installation de ce boîtier en conformité avec la norme en vigueur.
🚨
🚨
Alerte de Dernière Minute

En ouvrant l'un des boîtiers de dérivation principaux, un frisson vous parcourt le dos. Les câbles sont mélangés et vous détectez une anomalie majeure !

  • 😱 Le problème inattendu : Vous remarquez qu'un fil Vert/Jaune est potentiellement utilisé pour transporter du courant (retour de lampe ou phase).
  • ⚡ Conséquence immédiate : Il y a un risque d'électrisation mortelle si une personne touche la carcasse d'un appareil croyant être protégée par ce fil. Il faut le diagnostiquer d'urgence.
2. Données Techniques & Normes

L'utilisation rigoureuse du matériel de mesure est impérative pour valider les hypothèses physiques.

📚 Formulaire & Aide-Mémoire (À consulter en cas de besoin)

Rappels sur les tensions caractéristiques d'un réseau monophasé français :

  • Tension Phase-Neutre\( U_{\text{PN}} \approx \mathbf{230} \text{ V} \)
  • Tension Phase-Terre\( U_{\text{PE}} \approx \mathbf{230} \text{ V} \)
  • Tension Neutre-Terre\( U_{\text{NE}} \approx \mathbf{0} \text{ V} \)
📋
Hypothèses et Paramètres de l'Étude
⚡ PROPRIÉTÉS DU SYSTÈME / DES MATÉRIAUX
Symbole DescriptionValeur Unité
\( U_{\text{nom}} \) Tension nominale du réseau EDF 📜 NF C 15-100 230 V
\( f \) Fréquence du courant alternatif 50 Hz
\( R_{\text{terre}} \) Résistance mesurée de la prise de terre locale 85 \( \Omega \)
⚡
Nature du courant
  • Réglage du Multimètre : \( \text{Calibre}_{\text{volts}} = \mathbf{600} \text{ V AC} \) (Alternatif)
⬇️ CONTRAINTES, SOLLICITATIONS ET ACTIONS
Symbole DescriptionValeur Unité
\( U_{\text{seuil}} \) Tension limite de sécurité (milieu sec) 50 V
\( U_{\text{AB}} \) Mesure effectuée entre le Fil A et le Fil B 231 V
\( U_{\text{AC}} \) Mesure effectuée entre le Fil A et le Fil C 230 V
\( U_{\text{BC}} \) Mesure effectuée entre le Fil B et le Fil C 0 V
🌪️
Observation des gaines
  • Visuel direct : Couleur du Fil C = Vert/Jaune
📊 Extraits de Normes & Abaques (Documents Annexes)

Code des couleurs normalisé en France pour les conducteurs isolés.

📌 Extrait NF C 15-100
Fonction du conducteurCouleur(s) imposée(s) ou autorisée(s)
Conducteur de Protection (Terre)Exclusivement Bicolore Vert et Jaune
Conducteur NeutreExclusivement Bleu clair
Conducteur de PhaseToutes les couleurs SAUF Bleu clair et Vert/Jaune (Rouge, Noir, Marron, etc.)

3. Méthodologie de Résolution & Travail Demandé

Afin d'assurer un diagnostic sécuritaire et conforme aux standards, nous procédons selon les étapes méthodiques détaillées ci-dessous.

1

Question 1 : Analyse visuelle des couleurs

🏷️ Norme NF C 15-100⏱️ 10 min | ⭐ Facile
🎯 But de l'étape : Relever les contradictions éventuelles entre les couleurs trouvées dans le boîtier et la norme actuelle.
En observant les 3 fils (A = Rouge, B = Jaune, C = Vert/Jaune) et en vous basant sur la norme NF C 15-100, quelles devraient être théoriquement les fonctions de ces conducteurs ?

Attention aux pièges laissés par l'ancienne installation 👨‍🔌 !
💡 Besoin d'un indice ? (Niveau 1)

Regardez bien l'extrait de la norme fourni dans les données techniques. Y a-t-il une couleur qui est formellement interdite pour une phase ?

🔑 Toujours bloqué ? (Indice Niveau 2)

Le fil Vert/Jaune a un rôle très strict en France. Il ne peut jamais servir à autre chose qu'à écouler un courant de défaut.

2

Question 2 : Le verdict du multimètre

🏷️ Mesures Électriques⏱️ 15 min | ⭐⭐ Moyen
🎯 But de l'étape : Interpréter les mesures de tension réelles pour identifier formellement la phase.
À l'aide des mesures de tension relevées (\( U_{\text{AB}} = 231 \text{ V} \), \( U_{\text{AC}} = 230 \text{ V} \), et \( U_{\text{BC}} = 0 \text{ V} \)), identifiez avec certitude lequel des 3 fils est la Phase. Justifiez votre réponse de manière rigoureuse.
💡 Besoin d'un indice ? (Niveau 1)

Rappelez-vous : il y a toujours environ 230V entre une Phase et un Neutre, ET entre une Phase et une Terre.

🔑 Toujours bloqué ? (Indice Niveau 2)

Le fil A présente une tension de 230V par rapport aux deux autres fils. Que pouvez-vous en déduire sur le rôle du fil A ?

3

Question 3 : La discrimination Neutre / Terre

🏷️ Diagnostic de pannes⏱️ 10 min | ⭐⭐ Moyen
🎯 But de l'étape : Séparer le fil de Neutre du fil de Terre en se basant sur la sécurité de l'installation.
La tension mesurée entre le fil B et le fil C est de 0V (\( U_{\text{BC}} = 0 \text{ V} \)). Sachant que le fil C est physiquement un câble de couleur Vert/Jaune, pouvez-vous affirmer avec 100% de certitude que C est la terre et B est le neutre ?

Ne répondez pas trop vite, les bricoleurs du passé ont de l'imagination ⚡.
💡 Besoin d'un indice ? (Niveau 1)

La mesure de tension seule (0V) confirme-t-elle la nature physique d'un câble ?

🔑 Toujours bloqué ? (Indice Niveau 2)

Dans une vieille installation, il est possible que la terre ne soit reliée à rien, ou pire, qu'elle soit couplée au neutre. Seul le code couleur physique ou un testeur de continuité hors tension peut aider à trancher sans ambiguïté ici.

4

Question 4 (Finale) : Mise en conformité

🏷️ Mise en Sécurité⏱️ 10 min | ☠️ BOSS
🎯 But de l'étape : Proposer une solution pérenne pour sécuriser la zone d'intervention.
Conclusion de l'intervention : Vous avez identifié A comme Phase, B comme Neutre, et C comme Terre.
👉 Rédigez la liste des actions à mener immédiatement sur ces câbles (gaines thermorétractables, étiquetage) pour que l'installation ne représente plus un danger mortel pour le prochain électricien, tout en respectant la NF C 15-100.
💡 Besoin d'un indice ? (Niveau 1)

Vous ne pouvez pas toujours arracher les fils des murs pour en repasser des nouveaux. Il existe des astuces autorisées pour "recolorer" un fil aux extrémités.

🔑 Toujours bloqué ? (Indice Niveau 2)

Pensez à l'utilisation de scotch d'électricien bleu pour le fil B (Jaune) si vous voulez marquer sa fonction réelle de neutre.

🛑

Sas de Préparation

Avant de consulter la correction détaillée, assurez-vous d'avoir pris le temps de chercher. La vraie progression se trouve dans la réflexion, pas dans la lecture passive !

📝 Brouillon prêt💡 Multimètre ON🧠 Neurones chauds
NOTE DE CALCULS DÉTAILLÉE (PAS-À-PAS)

Identification des conducteurs

1
Question 1 : Analyse visuelle des couleurs
🧠
💡
Dans la tête de l'ingénieur

Avant de toucher à quoi que ce soit ou de brancher le multimètre, l'œil de l'électricien expert scanne l'environnement. Le visuel donne la première piste du diagnostic.

  • 🔎 Observation : Trois fils sont présents dans la boîte : un Rouge, un Jaune, et un Vert/Jaune. Aucun fil Bleu clair (neutre standard).
  • 🤔 Analyse du risque : Le fil Vert/Jaune doit absolument être la terre. S'il est utilisé autrement (bricolage), le risque d'électrisation indirecte est mortel pour l'utilisateur.
  • ✅ Choix stratégique : Établir la fonction théorique de chaque fil selon la norme NF C 15-100 pour la comparer ensuite aux mesures réelles.
  • 💡 Alternative : Commencer à mesurer au hasard, ce qui expose à des courts-circuits si l'on relie deux phases sans le savoir.
  • 🎯 Objectif visé : Créer un schéma de référence théorique avant le test sous tension.
👀 Voir uniquement le résultat final (Auto-évaluation)
Anomalie détectée : Absence totale de conducteur Bleu (Neutre) dans le boîtier selon l'analyse visuelle.
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸Fil A = Couleur Rouge (Visuel)
  • 🔸Fil B = Couleur Jaune
  • 🔸Fil C = Couleur Vert/Jaune
  • 🔸Norme = NF C 15-100
Rappel Théorique : Code des couleurs NF C 15-100

La norme fixe des règles strictes et non-négociables concernant l'identification des conducteurs pour assurer la sécurité de tout intervenant.

  • Bleu clair : Strictement réservé au conducteur de Neutre. S'il n'y a pas de neutre, il ne peut pas être utilisé.
  • Vert et Jaune : Strictement réservé au conducteur de Protection (Terre). Interdiction formelle de l'utiliser pour véhiculer du courant actif.
  • Rouge, Noir, Marron : Couleurs préférentielles pour les phases.
  • Orange, Violet, Jaune, Blanc : Utilisés couramment pour les retours de lampes ou les navettes, considérés comme des conducteurs actifs (phases commutées).
💡 Équations et Logiques Fondamentales

Traduisons la norme en logique de diagnostic.

Postulat d'affectation :

Attribution des rôles selon la couleur de la gaine isolante.

💡 Pourquoi cette approche ?

Avant toute mesure, il est indispensable de poser une hypothèse de travail.

  • 💡 Contexte de validité : S'applique uniquement si l'installateur initial a respecté la norme.
  • ⚡ Avantage : Permet d'anticiper les résultats du multimètre.
  • 🔍 Vérification : Sera confrontée aux mesures réelles à l'étape suivante.
  • ⚠️ Limite : Hautement faillible sur les installations anciennes (avant 1970).
\[ \begin{aligned} \text{Role}(\text{Rouge}) &= \text{Phase principale (L)} \\ \text{Role}(\text{Jaune}) &= \text{Phase ou Retour lampe} \\ \text{Role}(\text{Vert/Jaune}) &= \text{Terre (PE)} \end{aligned} \]
🔍 Que dit cette logique physiquement ? En théorie, nous sommes face à un circuit avec deux conducteurs actifs (A et B) et une protection (C). Le bât blesse sur l'absence flagrante d'un neutre bleu ! 👨‍🔌
!
L'Erreur Classique (Le Piège)

"Beaucoup d'étudiants font l'erreur de considérer le fil jaune (Fil B) comme la terre ou le neutre simplement parce qu'il est de couleur claire ou par déduction hâtive."

✅ L'approche d'ingénieur : Ne jamais deviner la fonction d'un fil sans texte réglementaire ou sans mesure.
  • L'erreur : Assigner le neutre au fil jaune par "élimination".
  • La bonne méthode : Déclarer une anomalie normative dès l'inspection visuelle : absence de bleu clair.
  • L'astuce de pro : Un fil jaune ancien est à 99% une phase (souvent un départ vers un interrupteur). Considérez-le toujours sous tension !
  • Le moyen mnémotechnique : "Si ce n'est ni Bleu, ni Vert/Jaune, c'est que ça pique (Phase) !"
  • L'impact direct : Évite de relier un retour de lampe à la barrette de neutre, provoquant un dysfonctionnement immédiat.
Exécution de la Note de Calculs
1. Déduction AnalytiqueBilan de l'observation

Pourquoi fait-on ce bilan ? Pour mettre en évidence le défaut de l'installation existante avant de la manipuler.

⚙️ Méthodologie :

Nous comptabilisons les conducteurs conformes et identifions les manquants majeurs au bon fonctionnement d'un circuit 230V.

  • ⚙️ Substitution : On assigne les couleurs observées à la matrice NF C 15-100.
  • 💡 Piège évité : Ne pas forcer la théorie sur la réalité.
  • 📋 Hypothèse validée : L'installation a été bricolée.
  • 🎯 Finalité : Confirmer l'urgence d'une mesure au multimètre.
\[ \begin{aligned} \text{Quantite}_{\text{NeutreBleu}} &= \mathbf{0} \\ \text{Statut}_{\text{installation}} &= \text{Non-Conforme} \end{aligned} \]
📊 Analyse intermédiaire :

L'absence de conducteur bleu pose un énorme problème de sécurité et de repérage.

  • ✅ Ordre de grandeur : C'est typique des maisons des années 70 où le neutre pouvait être gris, noir ou même rouge !
  • ⚡ Impact sur la suite : Le multimètre sera notre seul allié pour trouver où s'écoule le courant de retour (le vrai neutre physique).
  • ⚠️ Attention : Prudence extrême lors de la manipulation du fil jaune.

💡 Remarque pédagogique : Toujours consigner ce type d'anomalie dans votre rapport d'intervention pour vous protéger juridiquement.

✨
🎉
RÉSULTAT FINAL
Installation = Non-Conforme
"Anomalie confirmée : Absence de neutre normatif (Bleu clair)."
🌿
☕
Le mot de la fin (Sur le Chantier)

Sur le terrain, une observation visuelle non conforme doit immédiatement éveiller votre méfiance. Vous devez traiter chaque fil comme une phase potentiellement dangereuse jusqu'à preuve du contraire.

  • ⚡ Conséquence pratique : Équipement avec gants isolants obligatoire pour la suite.
  • 👨‍🔌 Action corrective : Prévoir de la gaine thermo-rétractable bleue dans la caisse à outils pour ré-étiqueter le fil qui s'avérera être le neutre.
  • 🤝 Communication : Prévenir le client que l'installation nécessitera des repérages supplémentaires.
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Que se serait-il passé si nous avions un fil bleu au lieu d'un fil jaune ?

  • 🔄 Modification : Présence d'un trio Rouge / Bleu / Vert-Jaune.
  • 📈 Nouvel Impact : L'installation aurait été visuellement conforme à 100% à la norme actuelle.
  • 💡 Conclusion : Malgré cela, un électricien expert aurait tout de même vérifié au multimètre, car rien ne garantit que le fil bleu n'a pas été branché sur un disjoncteur de phase en amont par erreur !
2
Question 2 : Le verdict du multimètre
🧠
💡
Dans la tête de l'ingénieur

Les chiffres ne mentent jamais. Face à un code couleur défaillant, seule la différence de potentiel permet de statuer. Mon objectif est d'isoler le conducteur actif.

  • 🔎 Observation : J'ai trois mesures croisées. Deux affichent la tension réseau (~230V) et une affiche une tension nulle (0V).
  • 🤔 Analyse mathématique : Pour avoir 230V, il faut mesurer entre la Phase et un autre conducteur à un potentiel de 0V (Neutre ou Terre).
  • ✅ Choix stratégique : Chercher le point commun (le fil) présent dans les deux mesures à 230V.
  • 💡 Alternative : Tester chaque fil indépendamment avec un tournevis testeur (méthode fortement déconseillée et dangereuse).
  • 🎯 Objectif visé : Apposer une étiquette définitive "PHASE" sur le bon fil.
👀 Voir uniquement le résultat final (Auto-évaluation)
Fil A (Rouge) = Phase (L)
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸\( U_{\text{AB}} \) = 231 V(Tension mesurée A-B)
  • 🔸\( U_{\text{AC}} \) = 230 V
  • 🔸\( U_{\text{BC}} \) = 0 V
  • 🔸\( U_{\text{nom}} \) = 230 V
Rappel Théorique : Les potentiels en régime TT

Dans une installation domestique française (Régime de neutre TT), la distribution des potentiels suit une logique physique immuable instaurée au niveau du transformateur EDF.

  • Potentiel de Référence : La Terre est la référence universelle, son potentiel est de 0V.
  • Potentiel du Neutre : Relié à la terre par le distributeur, son potentiel théorique local est également de 0V.
  • Potentiel de la Phase : C'est le conducteur "chaud". Son potentiel oscille, avec une valeur efficace de 230V par rapport à la terre.
  • Mesure différentielle : Un multimètre ne mesure pas un potentiel absolu, mais une différence entre deux potentiels (une tension).
💡 Équations Fondamentales

La loi des mailles appliquée aux mesures de diagnostic.

Loi de la Différence de Potentiel (ddp) :

Permet de relier la tension mesurée aux potentiels absolus des conducteurs.

💡 Pourquoi cette formule ?

Elle permet de poser un système d'équations simple pour identifier l'inconnue (la Phase).

  • 💡 Contexte de validité : Multimètre positionné en mode Voltmètre Alternatif (AC).
  • ⚡ Avantage : Déduction mathématique infaillible.
  • ⚙️ Paramètre clé : La stabilité de la référence de terre locale.
  • 🔍 Vérification : La somme des mesures doit être cohérente physiquement.
  • ⚠️ Limite : Des courants induits ou "fantômes" peuvent fausser la lecture si le multimètre est trop sensible.
\[ \begin{aligned} U_{\text{mesure}} &= | V_{\text{fil1}} - V_{\text{fil2}} | \end{aligned} \]
🔍 Que dit cette équation physiquement ? Le multimètre nous donne l'écart de "pression" électrique entre deux fils. Si cet écart est nul (0V), les deux fils sont à la même pression (ou tous les deux vides !). S'il est de 230V, l'un est actif (sous tension) et l'autre est une référence ⚡ !
Décomposition des termes :
  • \( U_{\text{mesure}} \) : Tension efficace affichée à l'écran, unité : V
  • \( V_{\text{fil1}} \) : Potentiel absolu du premier fil sondé, unité : V
  • \( V_{\text{fil2}} \) : Potentiel absolu du second fil sondé, unité : V
  • \( | \dots | \) : Valeur absolue (pas de signe négatif en alternatif ici), unité : -
  • \( \text{AC} \) : Courant Alternatif, unité : -
!
L'Erreur Classique (Le Piège)

"Croire qu'une tension de 0V (\( U_{\text{BC}} = 0 \text{ V} \)) signifie une absence totale de danger de mort sur ces deux fils."

✅ L'approche d'ingénieur : Une différence de potentiel nulle n'indique pas un potentiel nul !
  • L'erreur : Toucher les fils B et C à mains nues sous prétexte que le multimètre affiche 0V entre eux.
  • La bonne méthode : Toujours vérifier la tension de chaque fil par rapport à une vraie Terre connue et fiable avant de les manipuler.
  • L'astuce de pro : Si un électricien précédent avait tiré deux phases (issues du même disjoncteur) dans les fils B et C, la mesure \( U_{\text{BC}} \) donnerait aussi 0V, mais les toucher provoquerait une électrisation mortelle par rapport au sol !
  • Le moyen mnémotechnique : "0V entre deux fils = Même potentiel. Pas forcément Zéro danger !"
  • L'impact direct : Évite un accident corporel grave lors du dénudage des fils pour le raccordement du nouveau tableau.
Exécution de la Note de Calculs
1. Résolution NumériqueIdentification par élimination

Pourquoi fait-on ce calcul ? Pour formaliser la déduction logique à partir du système de mesures.

⚙️ Méthodologie du calcul :

Nous analysons les mesures qui présentent un écart de potentiel de 230V.

  • ⚙️ Substitution : On injecte les valeurs des relevés multimètre.
  • 💡 Piège évité : Tenir compte des petites variations réseau (231V au lieu de 230V est normal).
  • 📋 Hypothèse validée : La présence d'une seule phase active dans le lot.
  • ⚙️ Vérification croisée : L'absence de tension entre les deux autres fils confirme la théorie.
  • 🎯 Finalité : Isoler le fil A de manière incontestable.
\[ \begin{aligned} U_{\text{AB}} &\approx 230 \text{ V} \implies \text{Soit A, soit B est la Phase} \\ U_{\text{AC}} &\approx 230 \text{ V} \implies \text{Soit A, soit C est la Phase} \\ \text{Point}_{\text{Commun}} &= \text{Fil A} \\ \text{Role}(\text{Fil A}) &= \mathbf{\text{Phase}} \end{aligned} \]
📊 Analyse intermédiaire du résultat :

La logique mathématique rejoint l'intuition visuelle du départ.

  • ✅ Ordre de grandeur : Les tensions mesurées sont parfaitement dans la tolérance du réseau Enedis (230V). Puisque \( 230 \text{ V} \gg U_{\text{seuil}} \) (50 V), le risque d'électrisation est mortel.
  • ⚡ Impact sur la suite : Connaissant la Phase (A), nous pourrons déduire le rôle des fils B et C.
  • 🔍 Cohérence : Le fil Rouge (A) est bien la phase. Pour une fois, l'ancien installateur avait respecté cette petite part du code couleur !
  • ⚠️ Attention : B et C sont pour l'instant non-discriminés (0V entre eux ne dit pas qui est la terre ou le neutre).
  • 📊 Comparaison : Conforme aux lois fondamentales de Kirchhoff.

💡 Remarque pédagogique : C'est la méthode de la "mesure croisée", incontournable en diagnostic de dépannage.

✨
🎉
RÉSULTAT FINAL
Fil A = Conducteur Phase (L)
"Le fil rouge est formellement identifié comme étant sous tension dangereuse."
🌿
☕
Le mot de la fin (Sur le Chantier)

Sur le chantier, la validation de la phase est le signal pour sortir l'étiqueteuse. Ne remettez jamais à plus tard le repérage d'un fil dangereux.

  • ⚡ Conséquence pratique : La tension mesurée (230 V) étant très supérieure au seuil de sécurité en milieu sec (\( U_{\text{seuil}} = 50 \text{ V} \)), le danger est mortel. Isoler le bout du fil A immédiatement avec une borne type Wago par sécurité.
  • 👨‍🔌 Action corrective : Poser une bague repère "L" (Line) sur le fil Rouge.
  • 📅 Délai : Action instantanée, 0 perte de temps pour un gain de sécurité maximal.
  • 💰 Coût : Évite un court-circuit pouvant détruire le matériel de mesure.
  • 🤝 Communication : Avertir l'apprenti qui vous accompagne que le fil rouge est "vivant".
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Et si vous aviez mesuré \( U_{\text{AB}} = 400 \text{ V} \) ?

  • 🔄 Modification : Mesure d'une tension composée au lieu d'une tension simple.
  • 📈 Nouvel Impact : Cela signifierait que votre installation est en triphasé, et que le fil A et le fil B sont tous les deux des phases (Phase 1 et Phase 2) !
  • 💡 Conclusion : Dans le tertiaire ou les anciennes grandes bâtisses, c'est un cas fréquent. La méthode d'analyse doit toujours envisager la présence de tensions supérieures.
  • 💡 Bénéfice/Risque : Si le multimètre était sur le calibre 250V, il aurait pu griller. D'où l'importance du réglage sur 600V AC !
  • 🔮 Perspective : Vérifier immédiatement l'abonnement du client sur son compteur Enedis.
3
Question 3 : La discrimination Neutre / Terre
🧠
💡
Dans la tête de l'ingénieur

Maintenant que la Phase est isolée (Fil A), il me reste à différencier le Neutre de la Terre. La mesure donne 0V entre B et C. C'est ici que l'expertise prend le pas sur les mathématiques pures.

  • 🔎 Observation : \( U_{\text{BC}} = 0 \text{ V} \). Le Fil C arbore fièrement les couleurs Vert et Jaune de la terre. Le Fil B est Jaune.
  • 🤔 Analyse du risque : Inverser ces deux fils lors du recâblage ferait sauter le disjoncteur différentiel dès l'allumage d'un appareil, ou annulerait la protection des personnes.
  • ✅ Choix stratégique : Croiser la mesure d'équipotentialité (0V) avec le principe d'inviolabilité de la gaine Vert/Jaune stipulé par la norme.
  • 💡 Alternative : Utiliser un testeur de continuité sonore hors-tension pour lier le Fil C à la barrette de terre principale (le test ultime).
  • 🎯 Objectif visé : Assigner sans aucun doute possible le neutre au fil jaune (B) et la terre au Vert/Jaune (C).
👀 Voir uniquement le résultat final (Auto-évaluation)
Fil B (Jaune) = Neutre (N)
Fil C (Vert/Jaune) = Terre (PE)
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸\( U_{\text{BC}} \) = 0 V(Mesure entre B et C)
  • 🔸Couleur Fil B = Jaune
  • 🔸Couleur Fil C = Vert/Jaune
  • 🔸Régime = TT
Rappel Théorique : L'équipotentialité Neutre-Terre en régime TT

Pourquoi mesure-t-on 0 Volt entre un neutre et une terre ? C'est le principe même de la distribution électrique en France.

  • Le lien physique : Au niveau du transformateur du quartier (poste source EDF), le conducteur neutre est physiquement planté dans la terre.
  • La conséquence : Chez vous, la prise de terre locale et le fil de neutre venant du réseau "voient" le même potentiel de référence (la masse terrestre).
  • Différence de fonction : Bien qu'ils soient au même potentiel, le Neutre (Bleu) ramène le courant actif pour fermer le circuit, tandis que la Terre (Vert/Jaune) attend silencieusement un défaut d'isolement pour évacuer le danger.
💡 Équations Fondamentales

L'interprétation de la tension nulle entre Neutre et Terre.

Loi d'équipotentialité relative :

Traduit l'absence de différence de pression électrique due à la connexion lointaine des deux réseaux.

💡 Pourquoi cette formule ?

Elle justifie mathématiquement pourquoi le multimètre affiche 0 Volt.

  • 💡 Contexte de validité : Valable uniquement en régime de neutre TT, sur une installation sans courant de défaut en cours.
  • ⚡ Avantage : Confirme que les deux fils appartiennent à la boucle de "retour".
  • ⚙️ Paramètre clé : La résistance de prise de terre globale du réseau.
  • 🔍 Vérification : Une très faible tension (1 à 3V) peut parfois être lue à cause de la résistance des câbles (chute de tension).
  • ⚠️ Limite : Si le Neutre est coupé en amont (rupture de neutre), cette tension peut monter brutalement à 230V, d'où le danger !
\[ \begin{aligned} U_{\text{BC}} &= | V_{\text{Neutre}} - V_{\text{Terre}} | \\ 0 \text{ V} &\approx | 0 \text{ V} - 0 \text{ V} | \end{aligned} \]
🔍 Que dit cette équation physiquement ? Les deux fils n'ont aucune "envie" d'échanger du courant entre eux car ils partagent la même référence de tension. C'est comme deux tuyaux reliés au même fond d'un réservoir d'eau : aucune pression ne les sépare ⚡.
Décomposition des termes :
  • \( U_{\text{BC}} \) : Mesure entre Fil B et C, unité : V
  • \( V_{\text{Neutre}} \) : Potentiel de retour EDF, unité : V
  • \( V_{\text{Terre}} \) : Potentiel de masse locale, unité : V
!
L'Erreur Classique (Le Piège)

"Puisque les deux fils sont à 0V, relier l'un ou l'autre à la carcasse métallique d'un appareil n'a pas d'importance."

✅ L'approche d'ingénieur : C'est la pire erreur (technique du neutre à la terre, ou "mise au neutre" illégale en TT) !
  • L'erreur : Brancher le neutre jaune sur la cosse de terre d'une machine à laver.
  • La bonne méthode : Le neutre va sur la borne 'N'. La terre va exclusivement sur la carcasse.
  • L'astuce de pro : Le neutre porte un courant (celui qui revient de l'appareil). Si le fil de neutre se casse dans le mur, tout ce qui est branché dessus prend le potentiel de la phase (230V). Si la carcasse y est reliée, la machine devient mortelle !
  • Le moyen mnémotechnique : "Le Vert/Jaune est le gilet pare-balles de la maison. On ne lui demande pas de porter les courses (le courant de retour) !"
  • L'impact direct : Respect absolu de la séparation des fonctions de travail (Neutre) et de sécurité (Terre).
Exécution de la Note de Calculs
1. Résolution NumériqueDiscrimination finale

Pourquoi fait-on ce calcul ? Pour assigner un rôle définitif aux deux conducteurs restants.

⚙️ Méthodologie du calcul :

On croise la mesure nulle avec la règle de primauté du code couleur normatif pour la terre.

  • ⚙️ Substitution : On attribue le Vert/Jaune à sa fonction réglementaire.
  • 💡 Piège évité : Douter de la gaine Vert/Jaune. Bien que l'installation soit ancienne, l'usage du V/J pour une phase est exceptionnel (et criminel).
  • 📋 Hypothèse validée : Si C est la Terre, alors B est le Neutre (puisque \( U_{\text{AC}} = 230\text{V} \) et \( U_{\text{BC}} = 0\text{V} \)).
  • 🎯 Finalité : Clôturer le repérage.
\[ \begin{aligned} \text{Sachant que Couleur du Fil C} &= \text{Vert/Jaune} \\ \text{Et par norme, Role(Vert/Jaune)} &= \text{Terre} \\ \text{Alors, par elimination : Role(Fil B)} &= \mathbf{\text{Neutre}} \end{aligned} \]
📊 Analyse intermédiaire du résultat :

Le diagnostic est maintenant complet et cohérent physiquement.

  • ✅ Ordre de grandeur : Le trio de fils correspond bien à une ligne Monophasée standard : Phase / Neutre / Terre.
  • ⚡ Impact sur la suite : L'étiquetage peut être réalisé sans risquer un court-circuit lors du rallumage.
  • ⚠️ Attention : Pour être sûr à 1000%, on peut vérifier la continuité (bip sonore) entre le fil C et la borne de terre principale du tableau (hors tension).
  • 📊 Comparaison : C'est la méthode de déduction logique la plus utilisée sur le terrain en rénovation.

💡 Remarque pédagogique : C'est ici que l'expérience complète la théorie. Les maths vous donnent 0V, mais c'est la norme NF C 15-100 qui "décide" qui fait quoi en fonction des couleurs restantes.

✨
🎉
RÉSULTAT FINAL
Fil B = Neutre (N)
Fil C = Terre (PE)
"Le repérage théorique est terminé. Le puzzle électrique est résolu."
🌿
☕
Le mot de la fin (Sur le Chantier)

Pour valider formellement votre déduction sur le terrain sans attendre, il y a un test d'ingénieur ultime.

  • ⚡ Conséquence pratique : Prendre une douille de chantier avec une petite ampoule.
  • 👨‍🔌 Action corrective : Brancher brièvement la lampe entre le fil Rouge (Phase) et le fil Vert/Jaune (Terre).
  • 🛡️ Sécurité : Si c'est bien la vraie Terre de la maison connectée, l'interrupteur différentiel 30mA du tableau doit sauter instantanément à l'allumage.
  • ✅ Validation : Si ça saute, vous avez la certitude absolue que C est votre Terre de protection !
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Et si vous mesuriez une tension "fantôme" (ex: 45 Volts) entre le Neutre et la Terre (\( U_{\text{BC}} = 45 \text{ V} \)) ?

  • 🔄 Modification : \( U_{\text{BC}} \) n'est plus à 0V mais présente une petite tension flottante.
  • 📈 Nouvel Impact : C'est un phénomène fréquent dans les longs câbles parallèles appelé "tension induite". Le multimètre numérique moderne (haute impédance) capte les champs magnétiques environnants des phases voisines.
  • 💡 Conclusion : Cela ne remet pas en cause votre diagnostic. 45V induits n'ont aucune "puissance".
  • 💡 L'astuce : Utiliser un multimètre avec une fonction "Basse Impédance" (Low Z) pour écraser cette tension fantôme, elle retombera à 0V.
4
Question 4 : Mise en conformité
🧠
💡
Dans la tête de l'ingénieur

Le diagnostic est posé, mais le travail n'est pas fini. L'installation est techniquement comprise, mais visuellement toujours dangereuse pour un novice.

  • 🔎 Observation : J'ai un fil jaune qui agit comme un neutre.
  • 🤔 Analyse du risque : Si je referme la boîte telle quelle, le prochain électricien pensera que c'est une phase. C'est un danger mortel différé.
  • ✅ Choix stratégique : Utiliser un procédé de marquage inaltérable autorisé par la norme pour corriger la couleur du neutre.
  • 💡 Alternative : Remplacer le câble complet jusqu'au tableau (souvent impossible sans détruire les murs).
  • 🎯 Objectif visé : Rendre le boîtier 100% lisible et conforme NF C 15-100 sans gros travaux.
👀 Voir uniquement le résultat final (Auto-évaluation)
Pose d'une gaine thermorétractable bleue sur le fil B (Jaune).
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸Fil A = Phase (Rouge)
  • 🔸Fil B = Neutre (Jaune)
  • 🔸Fil C = Terre (Vert/Jaune)
  • 🔸Norme = NF C 15-100
Rappel Théorique : Le repérage par gainage

La norme NF C 15-100 autorise le changement de fonction d'un conducteur existant sous des conditions extrêmement strictes.

  • Le principe : Si un fil n'est pas de la bonne couleur (ex: neutre jaune), on peut le repérer à ses deux extrémités à l'aide d'un manchon ou ruban adhésif spécifique.
  • L'exception absolue : Il est strictement interdit de repérer un fil Vert/Jaune pour en faire une phase ou un neutre. Le Vert/Jaune reste la Terre, pour l'éternité.
  • Règle inverse : Il est interdit de prendre un fil d'une autre couleur pour le repérer en Vert/Jaune (Terre). La terre doit avoir sa gaine propre sur toute sa longueur.
💡 Logique d'Intervention

Formalisation de l'action corrective.

Transformation d'état :

Mise en conformité locale du conducteur.

💡 Pourquoi cette méthode ?

Elle permet de sécuriser sans surcoût ni dégâts matériels.

  • 💡 Contexte de validité : Rénovation ou mise en sécurité d'installations existantes.
  • ⚡ Avantage : Immédiat et fiable si fait avec de la gaine thermo.
  • ⚙️ Paramètre clé : La tenue dans le temps du repérage.
  • 🔍 Vérification : Le bleu doit masquer le jaune sur toute la partie visible du fil dénudé.
  • ⚠️ Limite : Ne remplace pas une réfection totale si les isolants sont poreux.
\[ \begin{aligned} \text{Etat Initial (Fil B)} &= \text{Danger Visuel} \\ \text{Action} &= \text{Gaine Thermo Bleu} \\ \text{Etat Final (Fil B)} &= \text{Conforme} \end{aligned} \]
🔍 Que dit cette action physiquement ? On vient superposer une information visuelle normée (le Bleu) sur un conducteur dont l'état physique (Neutre) a été validé électriquement. Le contenant rejoint enfin le contenu ⚡ !
!
L'Erreur Classique (Le Piège)

"Utiliser du scotch d'écolier ou un simple marqueur au feutre pour colorer le fil."

✅ L'approche d'ingénieur : Un marquage doit durer des décennies.
  • L'erreur : Le scotch bas de gamme se dessèche avec la chaleur des conducteurs et tombe au fond de la boîte en 2 ans.
  • La bonne méthode : Utiliser de la gaine thermorétractable bleue qu'on chauffe pour qu'elle épouse parfaitement le fil, ou du ruban adhésif électrique professionnel (chatterton) posé en spirale serrée.
  • L'astuce de pro : Laisser dépasser un tout petit millimètre de jaune près du cuivre pour montrer que le fil a été intentionnellement repéré (ça prouve l'intervention experte).
  • Le moyen mnémotechnique : "Si ça fond au briquet, c'est que ça tient à vie !"
  • L'impact direct : Le prochain intervenant ne mourra pas d'une crise cardiaque en ouvrant le boîtier.
Exécution de la Note de Calculs
1. Résolution NumériqueValidation finale des états

Pourquoi fait-on ce bilan ? Pour attester formellement de la mise en sécurité.

⚙️ Méthodologie du calcul :

Nous vérifions que chaque conducteur respecte la norme après notre intervention.

  • ⚙️ Substitution : État réel vs État normatif.
  • 💡 Piège évité : Oublier le fil rouge. Même s'il est de la bonne couleur, on peut l'étiqueter "L1".
  • 📋 Hypothèse validée : Le boîtier est sécurisé.
  • 🎯 Finalité : Fin de l'intervention technique.
\[ \begin{aligned} \text{Verification (A)} &= \text{Rouge (Valide)} \\ \text{Verification (B)} &= \text{Jaune gainé Bleu (Valide)} \\ \text{Verification (C)} &= \text{Vert/Jaune (Valide)} \\ \text{Securite Globale} &= \mathbf{100\%} \end{aligned} \]
📊 Analyse intermédiaire du résultat :

L'anomalie est corrigée, l'opération est un succès.

  • ✅ Ordre de grandeur : 100% de conformité visuelle atteinte.
  • ⚡ Impact sur la suite : L'artisan peut maintenant raccorder le nouveau tableau sereinement.
  • 🔍 Cohérence : Le code couleur est rétabli.
  • ⚠️ Attention : L'autre extrémité de ce câble (dans le tableau ou la prise) doit également être modifiée en bleu ! C'est primordial.

💡 Remarque pédagogique : Le travail d'un électricien ne s'arrête pas au dépannage, la communication visuelle fait partie intégrante du métier.

✨
🎉
RÉSULTAT FINAL
Mise en conformité = Terminée
"Le fil jaune est gainé de bleu. L'installation est sauvée."
🌿
☕
Le mot de la fin (Sur le Chantier)

Vous rangez votre multimètre et votre pince à dénuder. Le propriétaire vous regarde avec soulagement.

  • ⚡ Conséquence pratique : L'installation est prête pour recevoir les disjoncteurs différentiels 30mA modernes.
  • 👨‍🔌 Action corrective : Documenter cette modification sur le schéma unifilaire qui sera collé sur la porte du nouveau tableau.
  • 📅 Délai : Moins de 45 minutes pour transformer une bombe à retardement en une installation sûre.
  • 🤝 Communication : "Monsieur Dupont, votre neutre est maintenant identifié et sécurisé. Nous pouvons procéder au remplacement du tableau principal."
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Que se serait-il passé si la mesure avait donné 230V partout et que rien ne se distinguait ?

  • 🔄 Modification : Impossibilité de trouver un 0V franc.
  • 📈 Nouvel Impact : Cela indique généralement une "rupture de neutre" en amont ou un défaut de terre sévère (terre coupée).
  • 💡 Conclusion : Dans ce cas, la coloration par scotch est inutile, il faut enquêter sur la liaison à la terre au niveau du piquet de terre extérieur, ou vérifier le raccordement Enedis. La sécurité est absolue, ne jamais "patcher" si le diagnostic n'est pas fiable à 100%.
SYNTHÈSE DU BUREAU D'ÉTUDES

BILAN FINAL & PERFORMANCES

📋
📝
Rapport de Fin de Mission

✅ Checklist d'Auto-Évaluation

Avant de clore cet exercice, vérifiez que vous avez bien assimilé la démarche globale de conception :

L'intervention d'urgence chez M. Dupont s'est déroulée avec succès. Le boîtier principal est repéré, neutralisé visuellement et prêt pour la connexion d'un tableau moderne de répartition.

L'utilisation rigoureuse du multimètre a permis d'éviter un court-circuit franc, et l'application d'une gaine bleue sur le fil jaune garantit que ce piège ne frappera plus.

📊 Tableau de Bord des Performances

🎯
Objectif Client
Sécurisation 100%
💡
Résultat Obtenu
Marquage Conforme
🛡️
Facteur de Sécurité
Maximal

DÉCISION DU DIRECTEUR TECHNIQUE

✅ PROJET VALIDÉ

"Une excellente démonstration de méthode de diagnostic. Ne jamais se fier aux apparences en électricité résidentielle ancienne est la clé de la survie. Bon travail sur la mise en conformité du neutre."

Signature : L'Ingénieur en Chef 👨‍🔌
Identification des conducteurs
