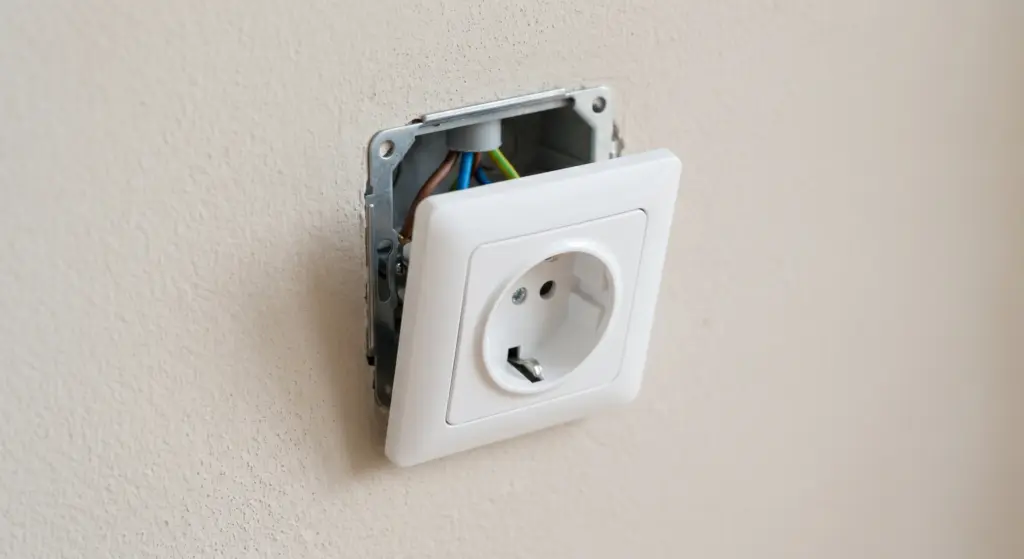

règles de câblage d'une prise de courant
NIVEAU : CAP / Bac ProDOMAINE : Électricité résidentielleTHÈME : NF C 15-100

Règles de câblage d’une prise de courant

Mise en conformité et Dimensionnement de circuit
⏱️
Temps Estimé45 min
🧠
PrérequisNorme NF C 15-100, Calibres, Sections
1. Présentation du ProjetCAHIER DES CHARGES
📋
🚨 Message Urgent / Note de Service

Bonjour à tous ! Notre électricien principal, Marc, est en arrêt maladie et le chantier de la nouvelle villa "Les Chênes" prend du retard. Le problème ? L'inspecteur du Consuel a avancé sa visite de vérification à demain matin à 8h00 pétantes ! Nous devons valider l'installation sur-le-champ !

  • 📧 Expéditeur : M. Dubois, Chef de Chantier principal.
  • ⏰ L'urgence : Le plaquiste commence à fermer les cloisons du salon cet après-midi à 14h00. Nous n'aurons plus accès aux fils électriques ensuite !
  • 🎯 L'attente : Je veux une validation technique absolue du circuit de prises de courant du grand salon avant la fermeture des murs.
📝 Contexte de l'Étude & Enjeux
🌸
✨

🌟 Le Contexte : Nous sommes sur la phase terminale du lotissement. Le réseau de distribution électrique est tiré vers le tableau de répartition (TGBT) de la villa, mais il reste à vérifier la conformité normative des circuits terminaux, en particulier le circuit PC (Prises de Courant) du salon, pièce qui compte de nombreux appareils. Une simple erreur de section de fil entraînerait un refus immédiat du Consuel, forçant une contre-visite coûteuse et bloquant la mise en service par Enedis. La pression est à son comble ! 🚀

⚡ Les Points Clés du Projet

Pour avancer sereinement, voici les éléments fondamentaux que vous devez avoir à l'esprit. Gardez un œil attentif sur ces critères déterminants :

  • 🏢
    Enjeu Principal :Le respect de la Norme NF C 15-100 est absolu. C'est la loi qui garantit la sécurité incendie du domicile.
  • 💡
    Environnement :Réseau monophasé \( 230 \text{ V} \) classique en habitation individuelle. Circuit dédié exclusivement aux socles de Prises de Courant (PC).
  • 🎯
    L'objectif final :Obtenir le sésame vert du Consuel pour alimenter la maison ! Un échec signifie des frais de retard colossaux.
  • 💡
    L'astuce de l'ingénieur :Vérifiez systématiquement la sainte trinité : Calibre du disjoncteur + Section des conducteurs + Nombre de socles. C'est indivisible ! 🖍️
🎯
⚡
Votre Mission (Si vous l'acceptez) :

Votre expertise est requise pour analyser le circuit de prises en attente. Le plan montre un départ unique pour alimenter tout un pan du salon. Vous allez devoir faire preuve de rigueur pour que l'installation soit techniquement sûre et légalement inattaquable !

  • ⚡ Le grand défi : S'assurer que le circuit existant avec ses câbles de base supportera la charge sans fondre ni déclencher de manière intempestive.
  • 💡 Votre rôle : Dimensionner correctement les conducteurs, choisir la protection au tableau, et valider physiquement le raccordement.
💡 PLAN DE REPÉRAGE
📌
📌
TABLEAU RÉPARTITION Q1 Disjoncteur ? 3G ? mm² PC 1 PC 2 PC 8 ZONE : SALON
📋
Livrables Attendus (Checklist) :
  • ✅Validation de la section des câbles : Indiquez clairement l'épaisseur du fil en cuivre exigée pour l'installation initiale du salon (8 prises) ! 🔌
  • ✅Calibre du disjoncteur divisionnaire : C'est le gardien de la ligne ! Donnez sa valeur en Ampères (\( \text{A} \)) pour protéger l'installation. ⚡
  • ✅Bilan de l'avenant (Alerte client) : Une réponse technique définitive quant à l'ajout des prises supplémentaires ! 🚧
🚨
🚨
Alerte de Dernière Minute !

Le client vient d'arriver sur le chantier complètement affolé ! Sa femme a décidé d'ajouter un meuble télé sur-mesure et il demande de rajouter 4 prises de courant supplémentaires en bout de ligne, là, tout de suite ! 😱

  • 😱 Le problème inattendu : On passe de 8 socles à 12 socles sur le même disjoncteur !
  • ⚡ Conséquence immédiate : On frôle peut-être la limite normative de la NF C 15-100 ! Allez-vous accepter l'ajout et que cela implique-t-il techniquement ?
2. Données Techniques & Normes

Pour répondre aux exigences de conformité, appuyez-vous sur les données de l'installation et les abaques normatifs fournis ci-dessous. Aucune improvisation n'est tolérée en électricité !

📚 Formulaire & Aide-Mémoire (À consulter en cas de besoin)

Voici les principes fondateurs à toujours garder en tête concernant la protection d'un circuit de Prises de Courant (PC).

  • Règle de coordination (NF C 15-100)\( \text{Le calibre du disjoncteur (A) détermine la section MINIMALE (mm}^2\text{) et le nombre MAXIMAL de socles.} \)
  • Loi d'Ohm (Pour rappel)\( U = R \times I \)
📋
Hypothèses et Paramètres de l'Étude
⚡ PROPRIÉTÉS DU SYSTÈME / DES MATÉRIAUX
Symbole DescriptionValeur Unité
\( U_{\text{n}} \) Tension nominale du réseau domestique 📜 ENEDIS 230 \( \text{V} \)
Nature Matériau des conducteurs de l'installation Cuivre -
⚡
État du projet initial
  • Prises prévues (Salon) : \( N_{\text{socles}} = \mathbf{8} \text{ unités} \)
⬇️ CONTRAINTES ET ACTIONS SPÉCIFIQUES
Symbole DescriptionValeur Unité
\( I_{\text{max}} \) Calibre standard maximal autorisé pour PC \( 1{,}5 \text{ mm}^2 \) 16 \( \text{A} \)
\( I_{\text{max}} \) Calibre standard maximal autorisé pour PC \( 2{,}5 \text{ mm}^2 \) 20 \( \text{A} \)
🌪️
L'imprévu Client
  • Avenant de chantier : \( \text{Ajout} = \mathbf{+4} \text{ prises supplémentaires} \)
📊 Extraits de Normes & Abaques (Tableau NF C 15-100)

Ce tableau est LA bible de l'électricien. Lisez-le attentivement pour trouver votre section de fil et votre calibre de disjoncteur.

📌 Extrait simplifié de la Norme NF C 15-100 (Circuits PC)
Section minimale Cuivre (\( \text{mm}^2 \))Disjoncteur maximal (A)Nombre maximal de socles (Prises)
\( 1{,}5 \text{ mm}^2 \)\( 16 \text{ A} \)8 socles maximum
\( 2{,}5 \text{ mm}^2 \)\( 20 \text{ A} \)12 socles maximum
📉 Info pratique Fusibles
Attention : Depuis l'amendement A5 de la norme, la protection par disjoncteur divisionnaire est obligatoire dans les logements neufs. L'utilisation des coupe-circuits à cartouche fusible est interdite pour les nouvelles constructions.

3. Méthodologie de Résolution & Travail Demandé

Afin de valider sereinement l'installation et rassurer le chef de chantier, nous allons avancer pas à pas en décortiquant les règles de l'art électrique.

1

Question 1 : Section des conducteurs (Projet Initial)

🏷️ Choix Technique⏱️ 10 min | ⭐ Facile
🎯 But de l'étape : Déterminer l'épaisseur du fil électrique (section) pour acheminer le courant sans risque d'échauffement ou d'incendie.
Vérification du fil de cuivre :
Pour le projet initial prévoyant exactement 8 prises de courant dans le salon, quelle est la section minimale des conducteurs en cuivre autorisée par la norme NF C 15-100 ?
💡 Besoin d'un indice ? (Niveau 1)

Ouvrez le menu "Extraits de Normes & Abaques" juste au-dessus. Regardez la ligne correspondant à 8 socles maximum.

🔑 Toujours bloqué ? (Indice Niveau 2)

C'est la section de fil la plus fine autorisée pour des prises de courant. Elle s'exprime en millimètres carrés.

2

Question 2 : Calibre du Disjoncteur (Projet Initial)

🏷️ Protection⏱️ 10 min | ⭐ Facile
🎯 But de l'étape : Sécuriser la ligne avec un dispositif modulaire au tableau qui coupera le courant en cas de surcharge.
Choix du disjoncteur divisionnaire :
Toujours pour ce projet initial de 8 prises câblées avec la section définie à la Question 1, quel doit être le calibre maximal du disjoncteur (en Ampères) à installer dans le tableau électrique ?
💡 Besoin d'un indice ? (Niveau 1)

Le calibre du disjoncteur est toujours couplé à la section du fil que vous venez de choisir. Le tableau de la norme vous donne cette valeur.

🔑 Toujours bloqué ? (Indice Niveau 2)

C'est une valeur très courante en habitation, soit \( 16 \text{ A} \), soit \( 20 \text{ A} \). Laquelle correspond à 8 prises max ?

3

Question 3 : L'Avenant du Client (+4 Prises)

🏷️ Analyse Normative⏱️ 15 min | ⭐⭐ Moyen
🎯 But de l'étape : Gérer l'imprévu de chantier en adaptant le dimensionnement électrique pour ne pas enfreindre la loi.
Le client modifie les plans :
Le client ajoute 4 prises, le circuit passe donc à un total de 12 socles de prises de courant.
  • ⚡ Pouvons-nous conserver la section de câble de la Question 1 ? Si non, quelle nouvelle section devons-nous tirer ?
  • 💡 Quel sera le nouveau calibre de disjoncteur obligatoire pour protéger ce circuit modifié ?
💡 Besoin d'un indice ? (Niveau 1)

Reprenez le tableau de la norme. Cherchez la ligne qui autorise un total de 12 socles maximum par circuit.

🔑 Toujours bloqué ? (Indice Niveau 2)

Pour supporter plus de prises, le fil doit être plus gros (section supérieure) et le disjoncteur plus puissant !

4

Question 4 (Finale) : Les Règles de Raccordement

🏷️ Câblage Pratique⏱️ 10 min | ☠️ BOSS
🎯 But de l'étape : Réaliser le branchement physique dans le mur en respectant les codes couleurs stricts de l'électricité.
Pratique de terrain : Avant que le plaquiste ne ferme le mur, il faut brancher les mécanismes de prises !
👉 Décrivez précisément quelles sont les couleurs des fils (Phase, Neutre, Terre) et sur quelles bornes de la prise murale (à gauche, à droite, en haut) vous devez les raccorder pour être dans les règles de l'art.
💡 Besoin d'un indice ? (Niveau 1)

Pensez au fil vert/jaune pour la sécurité, et au fil bleu qui est toujours neutre.

🔑 Toujours bloqué ? (Indice Niveau 2)

En regardant la prise de face, le Neutre (bleu) se branche systématiquement du côté Gauche !

🛑

Sas de Préparation

Avant de consulter la correction détaillée de l'ingénieur en chef, assurez-vous d'avoir pris le temps de chercher. La vraie progression se trouve dans la réflexion, pas dans la lecture passive !

📝 Brouillon prêt💡 Normes lues🧠 Neurones chauds
NOTE DE CALCULS DÉTAILLÉE (PAS-À-PAS)

Règles de câblage d’une prise de courant

1
Question 1 : Section des conducteurs (Projet Initial)
🧠
💡
Dans la tête de l'ingénieur

"Face à ce plan, je dois m'assurer que les fils tirés dans le salon ne se transformeront pas en radiateurs géants ! Une bonne conception commence par la base : la section du cuivre. 🔌"

  • 🔎 Observation : Le circuit du salon comporte exactement 8 prises sur le plan initial.
  • 🤔 Analyse du risque : Une section trop faible face à de nombreux appareils entraîne un échauffement par effet Joule, risquant l'incendie !
  • ✅ Choix stratégique : Appliquer strictement le tableau de la Norme NF C 15-100 pour trouver le minimum légal autorisé.
  • 💡 Alternative : Tout câbler en \( 2{,}5 \text{ mm}^2 \), mais c'est plus cher et plus difficile à plier dans les boîtes d'encastrement.
  • 🎯 Objectif visé : Valider le diamètre exact du cuivre à prescrire aux électriciens pour ces 8 socles.
👀 Voir uniquement le résultat final (Auto-évaluation)
Section = \( 1{,}5 \text{ mm}^2 \)
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸\( N_{\text{projet}} \) = 8 unités(Nombre de prises salon)
  • 🔸Nature = Cuivre métal
  • 🔸\( U_{\text{n}} \) = 230 V
Rappel Théorique : Sections des conducteurs NF C 15-100

Le choix de la section d'un fil électrique est vital. Il détermine la quantité de courant qui peut circuler sans risque de surchauffe.

  • L'évolution normative : Autrefois réservé à l'éclairage, le \( 1{,}5 \text{ mm}^2 \) est aujourd'hui autorisé pour les prises de courant grâce à l'amendement A5.
  • La règle des 8 socles : Un circuit câblé en \( 1{,}5 \text{ mm}^2 \) peut alimenter un maximum absolu de 8 socles de prises de courant.
  • La règle des 12 socles : Si on passe sur une section de \( 2{,}5 \text{ mm}^2 \), la norme nous autorise à aller jusqu'à 12 socles maximum.
💡 Équations Fondamentales

Traduisons la norme en équation logique d'ingénierie.

Condition normative pour section \( 1{,}5 \text{ mm}^2 \) :

Vérifier si la charge en nombre de socles respecte la limite du fil fin.

💡 Pourquoi cette formule ?

Elle permet de valider instantanément la conformité du circuit lors du contrôle Consuel.

  • 💡 Contexte de validité : Applicable uniquement en habitat individuel (NF C 15-100).
  • ⚡ Avantage : Permet d'économiser du cuivre si le nombre de prises est faible !
  • ⚙️ Paramètre clé : Le nombre de socles installés sur le même disjoncteur.
\[ \begin{aligned} \text{Si } S_{\text{min}} = 1{,}5 \text{ mm}^2 \implies N_{\text{max}} \le 8 \text{ socles} \end{aligned} \]
🔍 Que dit cette équation physiquement ? C'est très simple ! Si j'utilise un fil de \( 1{,}5 \text{ mm}^2 \) de section, je n'ai pas le droit de brancher plus de 8 prises dessus. Si j'en branche 9, le circuit devient illégal et dangereux ! ⚙️
Décomposition des termes :
  • \( S_{\text{min}} \) : Section minimale du conducteur en cuivre, unité : \( \text{mm}^2 \)
  • \( N_{\text{max}} \) : Nombre maximal de prises autorisées, unité : socles
!
L'Erreur Classique (Le Piège)

"Beaucoup de jeunes électriciens font l'erreur de câbler systématiquement toutes les prises en \( 2{,}5 \text{ mm}^2 \) par habitude de l'ancienne norme..."

✅ L'approche d'ingénieur : Ne gaspillez pas le matériel et respectez la norme actuelle !
  • L'erreur : Acheter des bobines de \( 2{,}5 \text{ mm}^2 \) pour tous les circuits prises de la maison.
  • La bonne méthode : Utiliser le \( 1{,}5 \text{ mm}^2 \) pour les petits circuits (chambres, petit salon de 8 prises max) pour réduire le coût et faciliter le passage des fils.
  • L'astuce de pro : Le \( 1{,}5 \text{ mm}^2 \) se dénude et se plie beaucoup plus facilement dans les boîtes d'encastrement placo !
  • L'impact direct : Vous gagnez du temps sur le chantier et économisez de l'argent sur les fournitures.
Exécution de la Note de Calculs
1. Résolution NumériqueVérification de la limite normative

Pourquoi fait-on ce calcul ? Pour s'assurer que notre projet de 8 prises ne dépasse pas la capacité du câble de \( 1{,}5 \text{ mm}^2 \).

⚙️ Méthodologie du calcul :

On compare la valeur réelle du plan avec le plafond de la norme.

  • ⚙️ Substitution : On injecte nos 8 socles dans l'inéquation.
  • 📋 Hypothèse validée : Le réseau est bien en cuivre monophasé.
  • 🎯 Finalité : Valider la section pour commander les bons câbles.
\[ \begin{aligned} N_{\text{projet}} &\le N_{\text{max}} \\ 8 \text{ socles} &\le 8 \text{ socles} \\ S_{\text{choisie}} &= 1{,}5 \text{ mm}^2 \end{aligned} \]
📊 Analyse intermédiaire du chiffre :

Le résultat est une égalité parfaite.

  • ✅ Ordre de grandeur : On est exactement à la limite autorisée par la norme (8 pour 8).
  • ⚡ Impact sur la suite : Cette section imposera un disjoncteur très spécifique à l'étape suivante.
  • ⚠️ Attention : Toute prise ajoutée rendra ce fil de \( 1{,}5 \text{ mm}^2 \) illégal !
✨
🎉
RÉSULTAT FINAL
Section requise = 1,5 mm²
"Le circuit est validé pour un câblage standard en fil de \( 1{,}5 \text{ mm}^2 \) ! Une belle économie pour le chantier."
🌿
☕
Le mot de la fin (Sur le Chantier)

"J'appelle tout de suite l'équipe pour qu'ils préparent les gaines avant que le plaquiste ne ferme le mur."

  • ⚡ Conséquence pratique : Les électriciens peuvent tirer du fil H07VU de \( 1{,}5 \text{ mm}^2 \).
  • 👨‍🔌 Action corrective : Transmettre l'ordre d'utiliser les bobines rouge, bleu et vert-jaune en 1.5mm² uniquement pour ce circuit.
  • 🤝 Communication : Prévenir le chef de chantier que la première étape Consuel est validée sur plan.
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Et si on avait décidé d'ignorer cette optimisation et de tout passer en \( 2{,}5 \text{ mm}^2 \) ?

  • 🔄 Modification : On câble les 8 socles avec du cuivre de \( 2{,}5 \text{ mm}^2 \).
  • 📈 Nouvel Impact : Techniquement et légalement, c'est 100% conforme (qui peut le plus peut le moins, la norme autorise jusqu'à 12 socles sur du \( 2{,}5 \text{ mm}^2 \)).
  • 💡 Conclusion : C'est plus sécurisant thermiquement, mais le cuivre coûte très cher aujourd'hui. Sur la construction de 50 pavillons, la perte financière serait colossale ! L'ingénieur optimise toujours les coûts tout en garantissant la sécurité.
2
Question 2 : Calibre du Disjoncteur (Projet Initial)
🧠
💡
Dans la tête de l'ingénieur

"Maintenant que la section du fil est figée à \( 1{,}5 \text{ mm}^2 \), je dois le protéger. Le disjoncteur est le bouclier du câble. Si je choisis mal ce calibre, le câble fondra avant que le disjoncteur ne s'en aperçoive !"

  • 🔎 Observation : Le circuit est prêt à être raccordé au tableau sur un fil de section fine (\( 1{,}5 \text{ mm}^2 \)).
  • 🤔 Analyse du risque : Mettre un calibre trop puissant (ex: \( 32 \text{ A} \)) empêchera le disjoncteur de repérer une surcharge. Le câble prendra feu.
  • ✅ Choix stratégique : Associer rigoureusement la section du câble au calibre maximal dicté par la norme.
  • 💡 Alternative : Mettre un disjoncteur de \( 10 \text{ A} \) est possible (qui peut le plus peut le moins), mais on risque des déclenchements intempestifs si on branche un aspirateur et un chauffage d'appoint en même temps.
  • 🎯 Objectif visé : Trouver le compromis parfait : sécurité totale du câble et disponibilité de puissance maximale pour le client.
👀 Voir uniquement le résultat final (Auto-évaluation)
Calibre Disjoncteur = \( 16 \text{ A} \)
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸\( S_{\text{choisie}} \) = 1,5 mm²(Validée à la question 1)
  • 🔸\( N_{\text{socles}} \) = 8 unités
  • 🔸\( U_{\text{n}} \) = 230 V(Tension réseau)
Rappel Théorique : Le rôle du Disjoncteur Divisionnaire

Le disjoncteur magnéto-thermique n'est pas là pour protéger l'appareil branché au bout de la prise, il est là exclusivement pour protéger le fil caché dans le mur !

  • Protection Thermique : Un bilame se déforme lentement si on branche trop d'appareils (surcharge). C'est lui qui protège le fil de la surchauffe.
  • Protection Magnétique : Une bobine crée un champ électromagnétique et coupe instantanément en cas de contact brutal Phase-Neutre (court-circuit).
  • La règle d'or : Un disjoncteur de calibre \( X \) Ampères laissera passer un courant de \( X \) Ampères en permanence. Le câble situé en aval doit donc être physiquement capable de supporter ces \( X \) Ampères sans broncher.
💡 Équations Fondamentales

L'électricité, c'est de la logique et de la puissance. Voyons les deux formules qui régissent notre installation.

Règle de coordination NF C 15-100 :

Elle lie indissociablement la section du fil et le calibre du disjoncteur.

💡 Pourquoi cette formule ?

C'est le garde-fou légal. Il garantit que le courant sera coupé avant que le cuivre n'atteigne sa température de dégradation de l'isolant (généralement 70°C pour le PVC).

  • 💡 Contexte de validité : Obligatoire pour tout circuit terminal.
  • ⚡ Avantage : Aucune ambiguïté possible lors du contrôle.
  • ⚙️ Paramètre clé : La section du fil en \( \text{mm}^2 \).
  • ⚠️ Limite : Ne protège pas les personnes contre l'électrocution (c'est le rôle de l'interrupteur différentiel \( 30 \text{ mA} \)).
\[ \begin{aligned} \text{Si } S = 1{,}5 \text{ mm}^2 \implies I_{\text{disjoncteur}} \le 16 \text{ A} \end{aligned} \]
🔍 Que dit cette équation physiquement ? Elle affirme qu'un fil de \( 1{,}5 \text{ mm}^2 \) de diamètre est incapable de transporter durablement plus de \( 16 \text{ A} \) d'électrons sans risquer de fondre sa gaine en plastique. Le disjoncteur doit donc "veiller" à cette limite de \( 16 \text{ A} \) ! ⚙️
Décomposition des termes :
  • \( S \) : Section du conducteur en cuivre, unité : \( \text{mm}^2 \)
  • \( I_{\text{disjoncteur}} \) : Courant assigné du dispositif de protection, unité : \( \text{A} \) (Ampères)
Calcul de Puissance (Loi de Joule simplifiée) :

Pour vérifier si le disjoncteur sera suffisant pour la vie quotidienne.

💡 Pourquoi cette formule ?

Elle permet de traduire les Ampères (parlants pour l'électricien) en Watts (parlants pour le client final).

  • 💡 Contexte de validité : Réseau monophasé, charge principalement résistive.
  • ⚡ Avantage : Permet d'anticiper si le client risque de faire "sauter les plombs" souvent.
\[ \begin{aligned} P_{\text{max}} = U_{\text{n}} \times I_{\text{disjoncteur}} \end{aligned} \]
🔍 Que dit cette équation physiquement ? La puissance maximale disponible sur votre ligne est le produit direct de la tension (la "pression" électrique) par l'intensité (le "débit" d'électrons) autorisé par votre disjoncteur. 💡
Décomposition des termes :
  • \( P_{\text{max}} \) : Puissance active maximale disponible, unité : \( \text{W} \) (Watts)
  • \( U_{\text{n}} \) : Tension du réseau (\( 230 \text{ V} \)), unité : \( \text{V} \) (Volts)
  • \( I_{\text{disjoncteur}} \) : Calibre du disjoncteur, unité : \( \text{A} \) (Ampères)
!
L'Erreur Classique (Le Piège Mortel)

"Le client m'a dit que son aspirateur fait souvent sauter le disjoncteur, alors je vais en profiter pour mettre un disjoncteur de 20A ou 32A à la place du 16A pour être tranquille..."

✅ L'approche d'ingénieur : Ne SURDIMENSIONNEZ JAMAIS un disjoncteur sans changer le fil !
  • L'erreur : Mettre un disjoncteur de \( 20 \text{ A} \) sur un fil de \( 1{,}5 \text{ mm}^2 \) pour éviter les coupures.
  • La bonne méthode : Le disjoncteur est plafonné à \( 16 \text{ A} \) pour le 1.5mm². Si le client a besoin de plus de puissance, il FAUT repasser de nouveaux fils en \( 2{,}5 \text{ mm}^2 \) !
  • L'astuce de pro : Imaginez le fil comme un tuyau d'arrosage en plastique fin, et le disjoncteur comme une vanne. Si la pompe envoie trop de pression (courant) parce que la vanne est trop grande (\( 20 \text{ A} \)), le petit tuyau éclate (incendie) !
  • L'impact direct : Le surdimensionnement d'un disjoncteur est la cause numéro 1 des incendies d'origine électrique. Le Consuel refusera immédiatement.
Exécution de la Note de Calculs
1. Résolution NumériqueLecture du Calibre Normatif

Pourquoi fait-on ce calcul ? Pour valider l'achat du bon matériel modulaire au tableau.

⚙️ Méthodologie :

Lecture directe dans les tableaux réglementaires (NF C 15-100).

  • ⚙️ Substitution : On regarde la ligne "Circuit PC \( 1{,}5 \text{ mm}^2 \)".
  • 💡 Piège évité : Ne pas confondre avec un circuit spécialisé (four, plaque) qui aurait exigé du \( 32 \text{ A} \).
\[ \begin{aligned} I_{\text{disjoncteur}} &= \text{Max}(16 \text{ A}) \\ I_{\text{disjoncteur}} &= \mathbf{16} \text{ A} \end{aligned} \]
📊 Analyse du chiffre :

16 Ampères est le garde-fou.

  • ✅ Ordre de grandeur : C'est la valeur standard la plus courante dans les tableaux résidentiels récents pour les petits circuits prises.

💡 Remarque pédagogique : Pour donner du sens à ces \( 16 \text{ A} \), calculons concrètement la puissance totale que le client pourra brancher sur ces 8 prises simultanément.

Calcul de vérification de Puissance (Bonus)

Pourquoi fait-on ce calcul ? Pour vérifier si \( 16 \text{ A} \) suffiront pour un salon classique (TV, Box, Console, Chargeurs).

⚙️ Méthodologie du calcul :

Application de la loi de puissance en monophasé.

  • ⚙️ Substitution : \( U = 230 \text{ V} \) et \( I = 16 \text{ A} \).
  • 🎯 Finalité : Rassurer le client sur ses capacities de branchement.
\[ \begin{aligned} P_{\text{max}} &= U_{\text{n}} \times I_{\text{disjoncteur}} \\ P_{\text{max}} &= 230 \text{ V} \times 16 \text{ A} \\ P_{\text{max}} &= \mathbf{3680} \text{ W} \end{aligned} \]
📊 Analyse intermédiaire du chiffre :

3680 Watts disponibles sur cette ligne.

  • ✅ Ordre de grandeur : Une grosse TV fait \( 150 \text{ W} \), une console \( 200 \text{ W} \), un chargeur \( 20 \text{ W} \). Même en ajoutant un radiateur d'appoint de \( 2000 \text{ W} \) en hiver, on arrive à ~2370W. Le disjoncteur de \( 16 \text{ A} \) (\( 3680 \text{ W} \)) ne sautera pas en usage normal. Le dimensionnement est donc parfait !
  • 🔍 Cohérence : Le confort utilisateur est garanti.
✨
🎉
RÉSULTAT FINAL
Calibre à installer = 16 A
"Le duo Fil \( 1{,}5 \text{ mm}^2 \) / Disjoncteur \( 16 \text{ A} \) est parfaitement coordonné et prêt pour le Consuel !"
🌿
☕
Le mot de la fin (Sur le Chantier)

"L'équipe de raccordement du tableau peut maintenant procéder à l'installation des modules de protection."

  • ⚡ Conséquence pratique : Il faut approvisionner un disjoncteur divisionnaire Ph+N de calibre \( 16 \text{ A} \).
  • 👨‍🔌 Action corrective : S'assurer que le disjoncteur est bien de courbe C (usage standard) et non courbe D (réservé aux forts courants d'appel comme les moteurs).
  • 🤝 Communication : On inscrit lisiblement "PC Salon" sur le porte-étiquette du tableau sous le disjoncteur \( 16 \text{ A} \).
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Et si le client décidait finalement de brancher deux gros radiateurs soufflants de \( 2500 \text{ W} \) chacun sur ce circuit pour chauffer son salon en plein hiver ?

  • 🔄 Modification : La charge demandée monte virtuellement à \( 2 \times 2500\text{W} = 5000\text{W} \).
  • 📈 Nouvel Impact : Le courant appelé serait de \( 5000\text{W} / 230\text{V} = 21{,}7\text{A} \). Le disjoncteur \( 16 \text{ A} \) va déclencher quasi-immédiatement (surcharge thermique) pour couper le courant.
  • 💡 Conclusion : C'est exactement le comportement attendu ! Le disjoncteur a fait son travail : il a sacrifié le confort du client pour sauver la maison de l'incendie, car le fil de \( 1{,}5 \text{ mm}^2 \) aurait fondu sous \( 21{,}7 \text{ A} \).
  • 🔮 Perspective : Le chauffage fixe exige toujours ses propres circuits spécialisés, indépendants des prises de confort.
3
Question 3 : L'Avenant du Client (+4 Prises)
🧠
💡
Dans la tête de l'ingénieur

"Alerte sur le chantier ! Le client ajoute 4 prises au dernier moment. Toute notre étude initiale tombe à l'eau. Il faut réagir vite pour ne pas bloquer le plaquiste tout en restant dans les clous de la norme. 🚧"

  • 🔎 Observation : Le nombre de prises passe de 8 à 12 sur le même départ.
  • 🤔 Analyse du risque : Notre câble actuel en \( 1{,}5 \text{ mm}^2 \) n'est légalement autorisé que pour 8 prises. Maintenir le câble existant nous vaudrait un refus net du Consuel !
  • ✅ Choix stratégique : Refaire le dimensionnement total (Section + Calibre) en se basant sur le nouveau quota de 12 socles.
  • 💡 Alternative : Tirer un 2ème circuit indépendant de \( 1{,}5 \text{ mm}^2 \) pour ces 4 nouvelles prises (solution souvent plus coûteuse en main-d'œuvre et en disjoncteurs supplémentaires).
  • 🎯 Objectif visé : Dimensionner le nouveau couple fil/disjoncteur pour faire passer l'avenant de chantier.
👀 Voir uniquement le résultat final (Auto-évaluation)
Section = \( 2{,}5 \text{ mm}^2 \) | Disjoncteur = \( 20 \text{ A} \)
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸\( N_{\text{initial}} \) = 8 unités
  • 🔸\( N_{\text{ajout}} \) = 4 unités
  • 🔸Seuil maximal \( 1{,}5 \text{ mm}^2 \) = 8 unités
  • 🔸Seuil maximal \( 2{,}5 \text{ mm}^2 \) = 12 unités
Rappel Théorique : Les paliers de la norme NF C 15-100

En électricité résidentielle, la norme fonctionne par paliers stricts de puissance et de sécurité. Vous ne pouvez pas faire de "demi-mesure".

  • Le principe du "Goulot d'étranglement" : Plus il y a de prises, plus la probabilité de brancher beaucoup d'appareils simultanément augmente. Il faut donc "élargir le tuyau" (la section).
  • Palier 1 : Jusqu'à 8 prises \( \implies \) Section mini \( 1{,}5 \text{ mm}^2 \) avec disjoncteur \( 16 \text{ A} \) max.
  • Palier 2 : De 9 à 12 prises \( \implies \) Section mini \( 2{,}5 \text{ mm}^2 \) avec disjoncteur \( 20 \text{ A} \) max.
💡 Équations Fondamentales

Posons le problème mathématiquement pour être irréprochables.

Somme des socles :

Comptons d'abord le nombre total d'équipements sur le circuit.

💡 Pourquoi cette formule ?

Elle détermine dans quelle catégorie normative nous allons basculer.

  • 💡 Contexte de validité : Toujours calculer le total sur un seul et même départ du tableau.
  • ⚡ Avantage : Simple, visuel et sans appel.
\[ \begin{aligned} N_{\text{total}} = N_{\text{initial}} + N_{\text{ajout}} \end{aligned} \]
🔍 Que dit cette équation physiquement ? On additionne simplement les mécanismes qui seront physiquement reliés ensemble sur la même ligne électrique en dérivation. ⚡
Décomposition des termes :
  • \( N_{\text{total}} \) : Nombre final de prises sur le circuit, unité : socles
  • \( N_{\text{initial}} \) : Nombre de prises de départ, unité : socles
  • \( N_{\text{ajout}} \) : Avenant client, unité : socles
Nouveau Palier Normatif :

Recherche de la nouvelle section exigée.

💡 Pourquoi cette formule ?

Parce qu'on vient de faire exploser la limite des 8 prises !

  • 💡 Contexte de validité : Nombre de prises compris strictement entre 9 et 12.
  • ⚙️ Paramètre clé : L'augmentation de la section du cuivre à \( 2{,}5 \text{ mm}^2 \).
\[ \begin{aligned} \text{Si } N_{\text{total}} \le 12 \implies S_{\text{nouvelle}} = 2{,}5 \text{ mm}^2 \end{aligned} \]
🔍 Que dit cette équation physiquement ? La norme est claire : "Puisque vous avez entre 9 et 12 prises, le fil de \( 1{,}5 \text{ mm}^2 \) n'est plus autorisé. Vous devez utiliser un fil plus gros, de \( 2{,}5 \text{ mm}^2 \) de diamètre, capable de supporter plus de courant en toute sécurité." 👨‍🔌
Décomposition des termes :
  • \( N_{\text{total}} \) : Nombre total de prises (12 max), unité : socles
  • \( S_{\text{nouvelle}} \) : Section imposée par la norme, unité : \( \text{mm}^2 \)
Adaptation de la protection :

On ajuste le disjoncteur à la nouvelle taille de notre "tuyau".

💡 Pourquoi cette formule ?

Un fil plus gros peut transporter plus de courant. Le disjoncteur peut donc être plus tolérant.

  • 💡 Contexte de validité : Seulement si le fil de TOUT le circuit est en \( 2{,}5 \text{ mm}^2 \).
  • ⚡ Avantage : Offre jusqu'à \( 4600 \text{ W} \) de puissance au client (\( 20 \text{ A} \)) !
\[ \begin{aligned} \text{Si } S = 2{,}5 \text{ mm}^2 \implies I_{\text{disjoncteur}} \le 20 \text{ A} \end{aligned} \]
🔍 Que dit cette équation physiquement ? Avec notre fil épais de \( 2{,}5 \text{ mm}^2 \), la chaleur se dissipera mieux. Le disjoncteur peut donc laisser passer \( 20 \text{ A} \) avant de couper, offrant beaucoup plus de puissance au client pour son nouveau meuble TV ! 💡
Décomposition des termes :
  • \( S \) : Section du cuivre (\( 2{,}5 \)), unité : \( \text{mm}^2 \)
  • \( I_{\text{disjoncteur}} \) : Calibre du disjoncteur de protection, unité : \( \text{A} \)
!
L'Erreur Classique (L'oubli fatal)

"J'ai bien passé les fils de mes 4 nouvelles prises en \( 2{,}5 \text{ mm}^2 \), et je les ai repiquées sur la dernière prise du circuit qui, elle, est en \( 1{,}5 \text{ mm}^2 \)..."

✅ L'approche d'ingénieur : La chaîne a la force de son maillon le plus faible !
  • L'erreur : Mélanger des sections (\( 1{,}5 \) et \( 2{,}5 \text{ mm}^2 \)) sur le même disjoncteur de \( 20 \text{ A} \).
  • La bonne méthode : Si on protège à \( 20 \text{ A} \), l'INTÉGRALITÉ du circuit, depuis le tableau jusqu'à la toute dernière prise, doit être recâblé en \( 2{,}5 \text{ mm}^2 \).
  • L'astuce de pro : Si vous ne pouvez pas retirer les fils du mur, vous devez absolument créer un DEUXIÈME circuit à part avec son propre disjoncteur pour ces 4 nouvelles prises.
  • L'impact direct : Un mélange de sections entraînera la fonte de la portion en \( 1{,}5 \text{ mm}^2 \) car le disjoncteur de \( 20 \text{ A} \) ne la protégera pas.
Exécution de la Note de Calculs
1. Résolution NumériqueRedimensionnement complet du circuit

Pourquoi fait-on ce calcul ? Pour valider l'avenant avant de commander le matériel en vérifiant chaque palier normatif.

⚙️ Étape A : Calcul de la nouvelle charge

On recalcule le nombre total de socles sur le départ.

  • ⚙️ Substitution : Ajout des \( 4 \text{ socles} \) aux \( 8 \text{ initiaux} \).
\[ \begin{aligned} N_{\text{total}} &= 8 + 4 = \mathbf{12} \text{ socles} \end{aligned} \]
📊 Analyse :

Nous atteignons exactement la limite supérieure du deuxième palier normatif.

⚙️ Étape B : Détermination de la section

On applique le barème de la NF C 15-100 pour ce total.

  • 💡 Piège évité : Vérifier qu'on ne dépasse pas \( 12 \text{ socles} \) absolus.
\[ \begin{aligned} S_{\text{nouvelle}} &= \mathbf{2{,}5} \text{ mm}^2 \quad (\text{car } N \le 12) \end{aligned} \]
📊 Analyse :

La section minimale légale augmente. Le \( 1{,}5 \text{ mm}^2 \) est définitivement proscrit.

⚙️ Étape C : Adaptation de la protection

On coordonne le disjoncteur avec la nouvelle section.

  • 🎯 Finalité : Éditer le nouveau bon de commande avec le bon calibre.
\[ \begin{aligned} I_{\text{disjoncteur}} &= \mathbf{20} \text{ A} \quad (\text{associé au } 2{,}5 \text{ mm}^2) \end{aligned} \]
📊 Bilan final de l'avenant :

Le circuit devient un circuit haute capacité (\( 4600 \text{ W} \)).

  • ✅ Ordre de grandeur : \( 12 \text{ prises} \) est le grand maximum absolu sur une seule ligne.
  • ⚡ Impact sur la suite : Il faut retirer la totalité des fils du salon.
  • 🔍 Cohérence : L'installation respecte la norme tout en satisfaisant la demande expresse du client.
✨
🎉
RÉSULTAT FINAL
Solution : Section \( 2{,}5 \)\( \text{ mm}^2 \) + Disjoncteur \( 20 \)\( \text{ A} \)
"C'est la seule façon légale de brancher ces 12 prises sur un même départ !"
🌿
☕
Le mot de la fin (Sur le Chantier)

"J'arrête les plaquistes immédiatement ! On doit remplacer les bobines."

  • ⚡ Conséquence pratique : Il faut enlever tout le fil de \( 1{,}5 \text{ mm}^2 \) déjà passé, et repasser du fil de \( 2{,}5 \text{ mm}^2 \) dans les gaines.
  • 👨‍🔌 Action corrective : Les électriciens doivent remplacer le disjoncteur \( 16 \text{ A} \) par un \( 20 \text{ A} \) dans le tableau de répartition.
  • 📅 Délai : On perd 2 heures sur le planning de la journée.
  • 💰 Coût : Cet avenant engendre un surcoût en matériel (le cuivre 2.5 coûte plus cher) et en main-d'œuvre. Le client devra signer un devis supplémentaire !
  • 🤝 Communication : Prévenir le chef de chantier que le Consuel de demain validera bien cette nouvelle installation.
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Et si le client avait demandé 5 prises supplémentaires au lieu de 4 ?

  • 🔄 Modification : Le calcul serait \( N_{\text{total}} = 8 + 5 = 13 \text{ prises} \).
  • 📈 Nouvel Impact : 13 prises dépassent la limite absolue de 12 autorisée par la norme pour un circuit en \( 2{,}5 \text{ mm}^2 \).
  • 💡 Conclusion : On ne pourrait physiquement plus les mettre sur le même disjoncteur ! Il faudrait obligatoirement créer un circuit n°2 (ex: 8 prises sur un \( 16 \text{ A} \), et 5 prises sur un autre \( 16 \text{ A} \)).
  • 🔮 Perspective : Anticipez toujours les demandes clients en essayant de ne pas "saturer" vos circuits à la limite de 12 dès la conception ! Gardez de la marge.
4
Question 4 : Les Règles de Raccordement
🧠
💡
Dans la tête de l'ingénieur

"Le matériel est le bon, la section de \( 2{,}5 \text{ mm}^2 \) est passée, mais l'erreur humaine reste le plus grand danger. Je dois m'assurer que le raccordement au niveau de la prise murale respecte scrupuleusement le code des couleurs. Une inversion de fils, et c'est le drame assuré lors du test de terre ! ⚡"

  • 🔎 Observation : Nous avons 3 fils à raccorder par prise (Phase, Neutre, Terre).
  • 🤔 Analyse du risque : Inverser la phase et la terre rendrait la carcasse métallique des appareils de classe 1 mortellement dangereuse.
  • ✅ Choix stratégique : Suivre la convention visuelle internationale et la norme NF C 15-100 pour le repérage.
  • 💡 Alternative : Aucune. Le code couleur est une loi stricte en électricité, pas une option.
  • 🎯 Objectif visé : Indiquer sans ambiguïté la position de chaque couleur de fil sur les bornes du socle.
👀 Voir uniquement le résultat final (Auto-évaluation)
Neutre (Bleu) à gauche, Phase à droite, Terre au centre.
AIDE-MÉMOIRE
📋 Données extraites pour l'étape :
  • 🔸Couleur Neutre = Bleu strict(Imposé par la norme)
  • 🔸Couleur Terre (PE) = Vert/Jaune strict(Imposé par la norme)
  • 🔸Couleur Phase = Rouge, Marron, Noir... libre(Tout sauf Bleu et Vert/Jaune)
Rappel Théorique : Le Standard de Connexion 2P+T

En France, les socles de prises de courant comportent 2 Pôles (Phase et Neutre) + 1 Terre (la broche mâle qui dépasse vers vous).

  • Le Neutre (Bleu) : C'est le fil de retour du courant. Par convention de câblage (bien que non obligatoire pour le seul fonctionnement en alternatif), il se place toujours à gauche en regardant la prise de face.
  • La Phase (Rouge/Marron/Noir) : C'est le fil qui apporte la tension dangereuse. Il se place conventionnellement à droite.
  • La Terre (Vert-Jaune) : C'est le fil de protection des personnes. Il se raccorde obligatoirement sur la borne centrale reliée à la broche saillante.
💡 Équations Logiques d'Affectation

En l'absence de grandeurs physiques ici, nous modélisons la règle de raccordement sous forme de matrice d'affectation spatiale.

Matrice de câblage (Vue de Face) :

Correspondance stricte entre la fonction électrique, la couleur et la position dans le boîtier.

💡 Pourquoi cette modélisation ?

Elle élimine tout doute lors du geste technique de l'électricien dans la pénombre du chantier.

  • 💡 Contexte de validité : Câblage standard français type E (Prise 2P+T).
  • ⚡ Avantage : Uniformisation de toutes les installations pour faciliter la maintenance future.
  • 🔍 Vérification : Un simple regard valide le branchement avant de clipser la prise.
\[ \begin{aligned} \text{Borne}_{\text{gauche}} &= \text{Neutre (Fil Bleu)} \end{aligned} \]
🔍 Que dit cette équation physiquement ? On s'assure de l'emplacement du Neutre pour la sécurité.
\[ \begin{aligned} \text{Borne}_{\text{droite}} &= \text{Phase (Fil Rouge/Marron)} \end{aligned} \]
🔍 Que dit cette équation physiquement ? La Phase apporte l'énergie dangereuse du côté droit par convention.
\[ \begin{aligned} \text{Borne}_{\text{centrale}} &= \text{Terre (Fil Vert-Jaune)} \end{aligned} \]
🔍 Que dit cette équation physiquement ? C'est la cartographie parfaite de votre prise murale ! Si vous respectez ce schéma d'affectation, n'importe quel électricien qui interviendra dans 20 ans pour remplacer la prise comprendra l'installation au premier coup d'œil. 👨‍🔌
Décomposition des termes :
  • \( \text{Borne}_{\text{gauche}} \) : Connecteur situé à gauche de la prise vue de face, unité : Position
  • \( \text{Borne}_{\text{droite}} \) : Connecteur situé à droite de la prise vue de face, unité : Position
  • \( \text{Borne}_{\text{centrale}} \) : Connecteur relié à la broche métallique (PE), unité : Position
!
L'Erreur Classique (Le Piège Absolu)

"Puisque le courant est alternatif, le sens de la Phase et du Neutre n'a aucune importance pour faire marcher la télé, je branche ça au hasard pour aller plus vite..."

✅ L'approche d'ingénieur : La sécurité passe par la standardisation visuelle !
  • L'erreur : Brancher la phase à gauche. L'appareil fonctionnera, mais cela crée une anomalie conventionnelle dangereuse pour le prochain technicien.
  • La bonne méthode : Toujours respecter : Neutre = Gauche / Bleu. Phase = Droite / Rouge.
  • Le moyen mnémotechnique : En France, on "Nage" à gauche et on "Pédale" à droite : Neutre à Gauche, Phase à Droite !
  • L'impact direct : Lors d'un dépannage futur, l'électricien sait exactement où se trouve le danger sans même avoir à tester au multimètre (bien qu'une VAT soit obligatoire).
Exécution de la Note de Câblage
1. Action Pratique de TerrainValidation du Raccordement Mécanique

Pourquoi fait-on cette vérification ? Pour donner le "Go" final au plaquiste avant fermeture des cloisons.

⚙️ Méthodologie d'intervention :

Vérification visuelle de la bonne insertion des fils dans les bornes automatiques (sans vis).

  • ⚙️ Substitution (Geste) : Dénudage de \( 12 \text{ mm} \) des conducteurs rigides de \( 2{,}5 \text{ mm}^2 \).
  • 💡 Piège évité : S'assurer qu'aucun brin de cuivre nu ne dépasse de la borne pour éviter la formation d'un arc électrique dans la boîte.
  • 🎯 Finalité : Garantir l'isolement électrique parfait et la sécurité de l'utilisateur final.
\[ \begin{aligned} \text{Cuivre}_{\text{apparent}} &= 0 \text{ mm} \end{aligned} \]
📊 Analyse de l'intervention :

L'encastrement est conforme.

  • ✅ Ordre de grandeur : Les couleurs sont respectées (Bleu/Gauche, Rouge/Droite).
  • ⚡ Impact sur la suite : Les mécanismes de prises peuvent être vissés au mur.
✨
🎉
RÉSULTAT FINAL
Bleu (G) | Terre (C) | Rouge (D)
"Les raccordements sont verrouillés, sécurisés et respectent l'art de l'installation !"
🌿
☕
Le mot de la fin (Sur le Chantier)

"Feu vert absolu pour le plaquiste ! Vous pouvez refermer la cloison du grand salon."

  • ⚡ Conséquence pratique : Les gaines sont fixées, les fils raccordés, la maçonnerie peut avancer.
  • 👨‍🔌 Action corrective : Penser à poser les caches de protection de chantier sur les mécanismes pour éviter de les salir avec l'enduit ou la peinture.
  • 🤝 Communication : Validation transmise au chef de chantier pour l'appel à la facturation du lot cloison.
⚡
🤔
Et si... ? (Analyse de Sensibilité)

Et si par fatigue, un ouvrier avait "oublié" de raccorder le fil Vert/Jaune de terre derrière la prise ?

  • 🔄 Modification : La prise est alimentée (\( 230 \text{ V} \)) mais la broche de terre saillante est "en l'air" (non reliée au tableau).
  • 📈 Nouvel Impact : La télévision branchée s'allumera normalement. MAIS s'il y a un défaut d'isolement interne, sa carrosserie métallique se chargera à \( 230 \text{ V} \) ! Le disjoncteur différentiel ne détectera aucune fuite. La première personne qui touchera la télé s'électrocutera gravement !
  • 💡 Conclusion : Le fil de Terre ne sert pas au fonctionnement normal des appareils, il sert uniquement à sauver des vies humaines en créant un chemin de fuite.
  • 🔮 Perspective : L'inspecteur du Consuel possède un appareil ("Mesureur de boucle de terre") qu'il insère dans chaque prise : il détecte immédiatement cette erreur invisible à l'œil nu et refuse catégoriquement l'installation.
SYNTHÈSE DU BUREAU D'ÉTUDES

BILAN FINAL & PERFORMANCES

📋
📝
Rapport de Fin de Mission

✅ Checklist d'Auto-Évaluation

Avant de clore cet exercice, vérifiez que vous avez bien assimilé la démarche globale de conception :

L'installation électrique du salon a été entièrement redimensionnée pour intégrer l'avenant de dernière minute du client (passage de 8 à 12 socles de prises). Le choix d'une section supérieure en \( 2{,}5 \text{ mm}^2 \) couplé à un disjoncteur de \( 20 \text{ A} \) garantit la pérennité et la sécurité totale de l'ouvrage face aux risques thermiques.

Le plaquiste a pu fermer les murs en toute sérénité, sachant que le câblage encastré respecte strictement l'amendement A5 de la norme NF C 15-100. Le client est satisfait de la puissance généreuse allouée à son meuble TV (\( 4600 \text{ W} \)), et l'inspecteur du Consuel donnera assurément son feu vert demain matin.

📊 Tableau de Bord des Performances

🎯
Objectif Client
12 socles (Avenant)
💡
Résultat Obtenu
Section \( 2{,}5 \text{ mm}^2 \)
🛡️
Facteur de Sécurité
Disjoncteur \( 20 \text{ A} \)

DÉCISION DU DIRECTEUR TECHNIQUE

✅ PROJET VALIDÉ

"Au terme de notre analyse technique et normative approfondie, le redimensionnement du circuit Prises de Courant (PC) du salon a été rigoureusement validé. Le passage d'une section de \( 1{,}5 \text{ mm}^2 \) à \( 2{,}5 \text{ mm}^2 \) pour accompagner l'ajout des 4 prises additionnelles assure la stricte conformité vis-à-vis du Consuel (NF C 15-100). Je valide définitivement l'exécution de ces travaux."

Signature : L'Ingénieur en Chef 👨‍🔌
Règles de câblage d’une prise de courant
