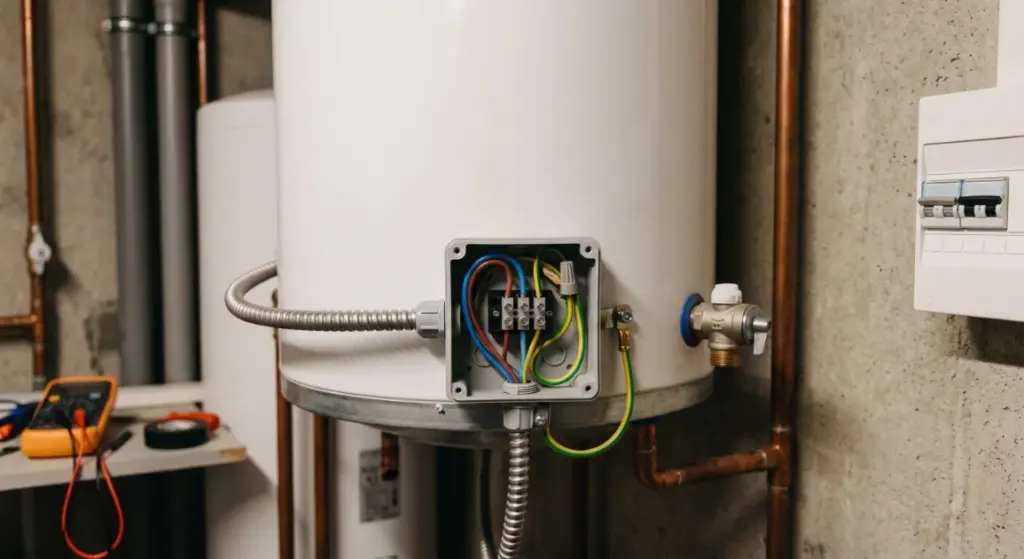

Raccordement d’un chauffe-eau électrique
Bonjour à l'équipe ! 👨🔧 L'hiver approche à grands pas et le client vient de faire retirer son ancien chauffe-eau au gaz ce matin. Nous devons impérativement installer le nouveau modèle électrique de 200L aujourd'hui ! J'ai besoin d'une étude technique rapide et irréprochable avant de tirer les câbles.
- 📧 Expéditeur : M. Lemoine, Chef de chantier électricité.
- ⏰ L'urgence : Le client n'a plus d'eau chaude maintenant, il faut agir vite et bien !
- 🎯 L'attente : Un dimensionnement parfait de la ligne électrique pour éviter tout risque de surchauffe et garantir la conformité NF C 15-100.
📝 Contexte de l'Étude & Enjeux
🌟 Le Contexte : Nous intervenons sur la rénovation énergétique complète d'une maison individuelle des années 80. Le passage du gaz vers le tout électrique implique la création d'un nouveau circuit spécialisé directement depuis le Tableau Général Basse Tension (TGBT) situé dans le garage, jusqu'à la salle de bain. 🚀
Pour avancer sereinement, voici les éléments fondamentaux que vous devez avoir à l'esprit. Gardez un œil attentif sur ces critères déterminants :
- 🏢Enjeu Principal :Créer une ligne spécialisée indépendante et sécurisée pour alimenter le ballon d'eau chaude, sans perturber le reste de la maison.
- 💡Environnement :Le câble va cheminer sur 15 mètres depuis le garage (ambiance saine) jusqu'à la salle de bain (milieu humide, contraintes de volumes de sécurité).
- 🎯L'objectif final :Choisir le bon câble et le bon disjoncteur. Une erreur et c'est le risque d'incendie par échauffement du câble ! 🔥
- 💡L'astuce de l'ingénieur :Le chauffe-eau est une charge purement résistive. Cela simplifie vos calculs de puissance ! 🖍️
Votre travail consiste à fournir au technicien sur place le schéma de câblage avec les calibres exacts à installer dans le tableau électrique.
- ⚡ Le grand défi : Calculer avec précision le courant qui va traverser le circuit.
- 💡 Votre rôle : Dimensionner la ligne d'alimentation complète (Câble + Protection).
- ✅Note de calcul de l'intensité, avec une rédaction de démarche claire et professionnelle.
- ✅Le choix de la section du câble en mm² ainsi que le calibre du disjoncteur selon la norme en vigueur (NF C 15-100).
Le client vient de nous appeler : il a souscrit à un abonnement Heures Pleines / Heures Creuses (HP/HC) auprès de son fournisseur d'énergie ! 😱
- 😱 Le problème inattendu : Il faut ajouter un module supplémentaire dans le TGBT pour que le chauffe-eau ne tourne que la nuit.
- ⚡ Conséquence immédiate : Vous devrez dimensionner et intégrer un contacteur Jour/Nuit dans votre étude finale.
Voici l'ensemble des données électriques fournies par le constructeur et les impératifs normatifs à respecter pour une installation sûre.
📚 Formulaire & Aide-Mémoire (À consulter en cas de besoin)
Retrouvez ici les formules principales pour cet exercice. Ne les apprenez pas par cœur, comprenez comment les appliquer !
- Puissance électrique en alternatif monophasé\( P = U \cdot I \cdot \cos(\varphi) \)
- Intensité absorbée\( I = \frac{P}{U \cdot \cos(\varphi)} \)
⚡ PROPRIÉTÉS DU SYSTÈME / DES MATÉRIAUX
| Symbole | Description | Valeur | Unité |
|---|---|---|---|
| \( P_{\text{nominale}} \) | Puissance utile du chauffe-eau 📜 Plaque signalétique | 2400 | W |
| \( U \) | Tension du réseau électrique (Monophasé) | 230 | V |
| \( \cos(\varphi) \) | Facteur de puissance (résistance pure) | 1 | Sans unité |
- Longueur de la ligne : \( L_{\text{cable}} = \mathbf{15} \text{ m} \)
⬇️ CONTRAINTES, SOLLICITATIONS ET ACTIONS
| Symbole | Description | Valeur | Unité |
|---|---|---|---|
| \( \Delta U_{\text{max}} \) | Chute de tension maximale tolérée par la norme | 3 | % |
📊 Extraits de Normes & Abaques (Documents Annexes)
Servez-vous des documents ci-dessous pour extraire les coefficients nécessaires à votre résolution.
📌 Extrait Norme NF C 15-100 (Circuits Spécialisés)| Nature du circuit | Section minimale des conducteurs Cuivre (mm²) | Calibre Disjoncteur (A) |
|---|---|---|
| Éclairage | 1,5 | 16 |
| Prises de courant 16A | 2,5 | 20 |
| Chauffe-eau électrique non instantané | 2,5 | 20 |
| Plaque de cuisson (cuisinière) | 6 | 32 |
3. Méthodologie de Résolution & Travail Demandé
Afin d'assurer un dimensionnement sécuritaire et conforme aux standards, nous procédons selon les étapes méthodiques détaillées ci-dessous.
Question 1 : Calcul de l'intensité absorbée
💡 Besoin d'un indice ? (Niveau 1)
Vous avez besoin de la puissance, de la tension et du cos(phi). Le chauffe-eau est une simple résistance chauffante.
🔑 Toujours bloqué ? (Indice Niveau 2)
Utilisez la formule du formulaire : \( I = \frac{P}{U \cdot \cos(\varphi)} \).
Question 2 : Choix du disjoncteur de protection
💡 Besoin d'un indice ? (Niveau 1)
Le calibre du disjoncteur doit toujours être supérieur au courant nominal calculé, tout en respectant la limite normative pour un chauffe-eau.
🔑 Toujours bloqué ? (Indice Niveau 2)
Regardez la ligne "Chauffe-eau électrique non instantané" dans l'extrait de la norme fourni en annexe.
Question 3 : Détermination de la section du câble
💡 Besoin d'un indice ? (Niveau 1)
Cette information est directement liée au type de circuit (spécialisé) et se trouve dans le même tableau que la question précédente.
🔑 Toujours bloqué ? (Indice Niveau 2)
La section s'exprime en mm².
Question 4 (Finale) : Intégration du contacteur Jour/Nuit
💡 Besoin d'un indice ? (Niveau 1)
Le contacteur est un interrupteur commandé électriquement. Le courant de puissance (celui du chauffe-eau) va le traverser. Ses "contacts" doivent donc supporter ce courant.
🔑 Toujours bloqué ? (Indice Niveau 2)
Le calibre du contacteur (ex: 20A ou 25A) doit être au moins égal au calibre du disjoncteur de puissance qui le précède.
Sas de Préparation
Avant de consulter la correction détaillée, assurez-vous d'avoir pris le temps de chercher. La vraie progression se trouve dans la réflexion, pas dans la lecture passive !
Raccordement d’un chauffe-eau électrique
"Face à ce chauffe-eau, ma première réflexion est de repasser par les fondamentaux. Je dois transformer une donnée de puissance (ce que l'appareil consomme) en une donnée de courant (ce que le câble va transporter physiquement)."
- 🔎 Observation : L'appareil est une pure résistance chauffante (effet Joule), le déphasage tension/courant sera donc nul.
- 🤔 Analyse du risque : Si je me trompe sur le courant, le choix de mon disjoncteur sera inadapté (risque de déclenchement intempestif ou au contraire, d'incendie en cas de surcharge prolongée).
- ✅ Choix stratégique : Appliquer la loi fondamentale de la puissance en courant alternatif monophasé.
- 💡 Alternative : J'aurais pu utiliser une approximation rapide ou un abaque constructeur, mais le calcul précis garantit une sécurité totale.
- 🎯 Objectif visé : Obtenir la valeur exacte en Ampères pour attaquer en toute sécurité le tableau de la norme NF C 15-100.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( P_{\text{nominale}} \) = 2400 W(Puissance utile)
- 🔸\( U \) = 230 V(Tension réseau)
- 🔸\( \cos(\varphi) \) = 1 (Facteur de puissance)
Pour bien dimensionner notre installation, revoyons comment la puissance est convertie en courant dans un circuit domestique standard.
Pour déterminer l'intensité, nous allons isoler la variable I dans l'équation de la puissance électrique.
Formule de l'intensité en monophasé :Permet de relier la puissance demandée par l'appareil à la tension du réseau et au courant résultant.
C'est la base indispensable de tout calcul de dimensionnement de câble en installation domestique.
- \( I \) : Intensité efficace du courant, unité : A (Ampères)
- \( P_{\text{nominale}} \) : Puissance active de l'appareil, unité : W (Watts)
- \( U \) : Tension efficace du réseau, unité : V (Volts)
- \( \cos(\varphi) \) : Facteur de puissance, unité : Sans unité
"Beaucoup de jeunes électriciens font l'erreur d'utiliser 220V comme valeur de tension dans leurs calculs..."
- L'erreur : Diviser par 220V au lieu de 230V (qui donnerait environ 10,9 A).
- La bonne méthode : Toujours utiliser 230V (norme harmonisée européenne) en basse tension monophasée.
- L'astuce de pro : Vérifiez toujours la plaque signalétique, certains anciens appareils y affichent encore 220V, mais le réseau leur fournira bien du 230V !
- Le moyen mnémotechnique : "Le réseau français c'est le 2-3-0."
- L'impact direct : Un courant calculé plus grand pourrait vous faire choisir des composants surdimensionnés et plus chers pour rien.
Exécution de la Note de Calculs
- \( P_{\text{nominale}} \) : est déjà en Watts (W), pas de conversion nécessaire.
- \( U \) : est déjà en Volts (V).
Nous avons vérifié nos variables. Nous pouvons directement injecter les valeurs dans l'équation pour extraire notre courant cible ⚡.
1. Résolution NumériqueCalcul de l'Intensité NominalePourquoi fait-on ce calcul ? C'est la base indispensable pour consulter la norme, choisir le câble et dimensionner le disjoncteur.
Nous substituons simplement les valeurs du cahier des charges dans notre équation isolée.
- ⚙️ Substitution : On remplace \( P_{\text{nominale}} \) par 2400 et \( U \) par 230.
- 💡 Piège évité : On a bien gardé le \( \cos(\varphi) = 1 \) pour être rigoureux.
- 📋 Hypothèse validée : Le réseau domestique est stable à 230V.
- ⚙️ Vérification croisée : \( 2400 / 240 \) ferait 10A, donc le résultat doit être très proche de 10A.
- 🎯 Finalité : Obtenir le calibre théorique exact demandé par l'appareil.
Un courant de 10,43 Ampères n'est pas anodin dans une habitation.
- ✅ Ordre de grandeur : 10 à 15 A est très classique pour de l'électroménager de chauffe (four, radiateur, ballon d'eau chaude).
- ⚡ Impact sur la suite : Ce courant fixe la limite basse de notre protection. Le disjoncteur devra pouvoir laisser passer au minimum 10,43 A en continu sans sauter.
- 🔍 Cohérence : Le résultat est parfait, l'approximation mentale donnait environ 10A.
- ⚠️ Attention : Ce courant va circuler pendant plusieurs heures chaque nuit (souvent 6 à 8h). L'échauffement thermique du fil ne sera donc pas négligeable.
- 📊 Comparaison : C'est un courant inférieur au maximum théorique d'une simple prise de courant (16A), mais pour un usage de si longue durée, un circuit spécialisé est obligatoire.
💡 Remarque pédagogique : Conservez toujours deux chiffres après la virgule dans vos calculs intermédiaires pour ne pas fausser les arrondis lors des étapes suivantes !
"Parfait les gars ! On sait qu'on a affaire à un courant soutenu de 10,43 A. Ce n'est pas gigantesque, mais comme ça va tirer pendant des heures, on ne doit prendre aucun risque sur la section."
- ⚡ Conséquence pratique : Il faut ouvrir le TGBT et vérifier s'il reste un emplacement modulaire disponible pour le nouveau départ.
- 👨🔌 Action corrective : Je préviens le magasinier qu'on aura besoin d'appareillage standard, pas de matériel très haute puissance.
- 📅 Délai : Le calcul a été rapide, on est parfaitement dans les temps pour poser le câble ce matin.
- 💰 Coût : L'appareillage pour une dizaine d'ampères reste très abordable.
- 🤝 Communication : Le client est rassuré, le calcul valide la possibilité d'utiliser la réserve du TGBT sans modifier l'abonnement principal.
Et si le client avait choisi un chauffe-eau instantané de 7000 W (sans réservoir, qui chauffe l'eau à la demande) au lieu de notre ballon classique de 200L ?
- 🔄 Modification : La puissance \( P_{\text{nominale}} \) passerait brutalement de 2400 W à 7000 W.
- 📈 Nouvel Impact : Le courant ferait un bond à \( 7000 / 230 \approx 30,4 \text{ A} \) !
- 💡 Conclusion : Les composants standards que nous allions choisir ne suffiraient plus du tout. Il faudrait du câble bien plus gros et un disjoncteur 32A.
- 💡 Bénéfice/Risque : L'énorme avantage du chauffe-eau à accumulation (notre 2400W), c'est de "lisser" l'appel de puissance sur la durée (la nuit), ce qui sollicite beaucoup moins violemment l'installation de la maison !
- 🔮 Perspective : Il faut toujours vérifier la technologie du matériel avant de tirer le moindre câble.
"Le courant nominal est calculé à 10,43 A. Maintenant, je dois choisir l'élément modulaire qui va protéger ce circuit spécifique. Je ne peux pas prendre un calibre trop faible, sinon le client n'aura jamais d'eau chaude, mais je ne dois pas non plus surdimensionner au hasard, car la norme dicte des règles strictes."
- 🔎 Observation : Le courant de 10,43 A est relativement faible, on pourrait être tenté de mettre un disjoncteur de 16 A comme pour l'éclairage.
- 🤔 Analyse du risque : Si je ne respecte pas le tableau exact de la norme NF C 15-100, mon installation sera déclarée non-conforme par le Consuel, même si mathématiquement un autre disjoncteur passait.
- ✅ Choix stratégique : Croiser la valeur mathématique (\(I > 10,43\text{ A}\)) avec l'obligation normative (Circuit Spécialisé Chauffe-eau).
- 💡 Alternative : Mettre des fusibles ? Interdit par la norme pour les circuits neufs, nous utiliserons obligatoirement un disjoncteur magnéto-thermique.
- 🎯 Objectif visé : Trouver la valeur exacte en Ampères du composant à commander.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( I \) = 10,43 A(Courant absorbé calculé)
- 🔸Type de circuit = Spécialisé (Chauffe-eau non instantané)
Un disjoncteur divisionnaire dans un tableau électrique (TGBT) possède deux rôles distincts pour protéger non pas l'appareil, mais les fils cachés dans vos murs !
Comment valider mathématiquement le bon disjoncteur ? Il faut vérifier l'obligation normative.
Règle forfaitaire de la norme :On garantit à la fois le fonctionnement normal et le respect strict de la législation.
Pour les chauffe-eau, la norme ne demande pas de calculer au plus juste, mais impose un circuit dédié standardisé (forfaitaire).
- \( I \) : Courant réellement absorbé (10,43 A), unité : A
- \( I_{\text{disjoncteur}} \) : Le calibre du composant physique choisi, unité : A
"Puisque le courant est de 10,43 A, un ami m'a conseillé de mettre un disjoncteur de 16 A pour que ça soit au plus près de la vraie valeur..."
- L'erreur : Croire qu'un disjoncteur se dimensionne toujours "au plus près" de l'appareil.
- La bonne méthode : Appliquer la règle forfaitaire de la norme. Pour un chauffe-eau non instantané, la NF C 15-100 impose un calibre de 20A, peu importe si le courant est plus faible.
- L'astuce de pro : Cette règle forfaitaire anticipe un éventuel remplacement par un ballon plus puissant sans avoir à refaire le tableau.
- Le moyen mnémotechnique : "Chauffe-eau = Circuit Spécialisé = 20A / 2,5mm² d'office."
- L'impact direct : Conformité totale avec le Consuel qui vérifie ce point en priorité.
Exécution de la Note de Calculs
- Vérifier la valeur mathématique : 10,43 A.
- Vérifier le tableau en Annexe : Ligne "Chauffe-eau électrique non instantané".
Procédons à l'identification du bon organe modulaire.
1. Résolution NumériqueLecture et Validation du CalibrePourquoi fait-on ce calcul ? Pour valider formellement la commande du disjoncteur auprès du fournisseur.
Il s'agit d'une simple vérification d'inéquation basée sur un tableau de référence.
- ⚙️ Substitution : D'après l'extrait Norme NF C 15-100, la valeur imposée \( I_{\text{norme}} \) est de 20 A.
- 💡 Piège évité : Ne pas confondre la ligne "Prises 16A" et le circuit spécialisé.
- 📋 Hypothèse validée : Le chauffe-eau est bien un modèle "à accumulation" (non instantané).
- ⚙️ Vérification croisée : \( 10,43 \text{ A} \le 20 \text{ A} \) ? C'est vrai. La règle forfaitaire est physiquement soutenable.
- 🎯 Finalité : On acte le calibre 20 A.
Le calibre 20A est tout à fait standard dans les habitations.
- ✅ Ordre de grandeur : 20A est le calibre classique pour les gros appareils de la maison (Four, Lave-Linge, Chauffe-Eau).
- ⚡ Impact sur la suite : Le disjoncteur va laisser passer jusqu'à 20A. Le câble qui se trouve derrière devra ABSOLUMENT supporter ces 20A, et pas seulement les 10,43A de notre calcul initial !
- 🔍 Cohérence : C'est la valeur exacte du tableau NF C 15-100.
- ⚠️ Attention : Ce sera généralement un disjoncteur de courbe "C".
- 📊 Comparaison : C'est validé, on a une belle marge de sécurité (presque le double de capacité).
💡 Remarque pédagogique : Ce disjoncteur 20A occupera 1 module (18 mm de large) sur le rail DIN de votre TGBT.
"Allez, prenez un disjoncteur 20 Ampères courbe C au magasin. Assurez-vous d'avoir les bons peignes de raccordement pour le ponter avec le reste de la rangée."
- ⚡ Conséquence pratique : Il faut ajouter un bloc au TGBT.
- 👨🔌 Action corrective : Demandez à couper le disjoncteur de branchement d'Enedis avant d'intervenir sur les peignes du TGBT !
- 📅 Délai : L'ajout d'un modulaire prend 5 minutes.
- 💰 Coût : Un disjoncteur divisionnaire 20A 1P+N de bonne marque coûte environ 15 à 25 €.
- 🤝 Communication : Conservez les étiquettes, le Consuel viendra sûrement jeter un œil.
Et si on remplaçait notre chauffe-eau par une très grosse résistance de chauffage de piscine de 5000 W ?
- 🔄 Modification : Le courant passerait à plus de 21,7 Ampères.
- 📈 Nouvel Impact : Le disjoncteur imposé de 20A sauterait instantanément !
- 💡 Conclusion : On ne pourrait plus du tout suivre cette ligne précise du tableau normatif domestique standard, il faudrait passer sur une conception "sur-mesure" industrielle (disjoncteur 32A).
- 💡 Bénéfice/Risque : La normalisation c'est bien, mais il faut toujours que la valeur mathématique vérifie la loi. Ici, 21,7A > 20A, ça aurait été mort.
- 🔮 Perspective : Les normes sont des garde-fous pour le 99% des cas domestiques courants.
"Le disjoncteur est calé sur 20 A. Ma préoccupation majeure maintenant, c'est le câble de 15 mètres qui va traverser la maison. Si la section est trop fine, le fil va chauffer comme une résistance de grille-pain sous l'effet des 20 A que le disjoncteur pourrait laisser passer. La norme doit me donner la taille minimale pour éviter l'incendie, et je devrai m'assurer que la longueur ne crée pas une chute de tension gênante."
- 🔎 Observation : Le circuit est spécifiquement dédié au chauffe-eau, on ne peut rien brancher d'autre dessus.
- 🤔 Analyse du risque : Si je mets un câble trop fin (ex: 1,5 mm²), le cuivre va chauffer fortement sans que le disjoncteur 20A ne saute. C'est le départ de feu assuré !
- ✅ Choix stratégique : Se référer strictement à la section imposée par la NF C 15-100, puis valider cette section par un calcul de chute de tension.
- 💡 Alternative : Mettre un câble de 6 mm² ? Techniquement possible et très sécurisé, mais beaucoup plus cher, plus lourd, et difficile à raccorder dans les bornes du chauffe-eau.
- 🎯 Objectif visé : Sélectionner la section de cuivre optimale et prouver que la ligne de 15m respecte les critères.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( I_{\text{disjoncteur}} \) = 20 A(Calibre de protection)
- 🔸Type de circuit = Spécialisé (Chauffe-eau)
- 🔸\( L_{\text{cable}} \) = 15 m(Longueur de la ligne)
- 🔸\( \Delta U_{\text{max}} \) = 3 %(Limite normative)
- 🔸\( \rho \) = 0,0225 \(\Omega\cdot\text{mm}^2/\text{m}\)(Résistivité cuivre standard)
Le choix de la section d'un fil n'est jamais laissé au hasard. C'est une question de survie pour l'installation.
Contrairement à la puissance, ici on lit d'abord un tableau, puis on vérifie mathématiquement la loi d'Ohm le long du câble.
Règle de choix de section et Chute de Tension :La section physique de notre câble doit être \(\ge\) au minimum exigé, et la tension perdue doit être acceptable.
Elle garantit que le câble ne fondra pas (sécurité) et que le chauffe-eau aura assez d'énergie pour bien fonctionner (performance).
- \( S_{\text{cable}} \) : Section du cuivre du câble installé, unité : \( \text{mm}^2 \)
- \( \Delta U \) : Tension perdue dans le fil, unité : V
- \( \rho \) : Résistivité électrique du cuivre, unité : \(\Omega\cdot\text{mm}^2/\text{m}\)
- \( L_{\text{cable}} \) : Longueur de la ligne, unité : m
"Puisque le courant calculé est de 10,43 A, un fil de 1,5 mm² (qui supporte jusqu'à 16A) est largement suffisant..."
- L'erreur : Dimensionner le câble uniquement par rapport au courant nominal du chauffe-eau.
- La bonne méthode : Le câble est lié au disjoncteur. Disjoncteur de 20A = Câble de 2,5 mm² minimum.
- L'astuce de pro : Si demain le client change son chauffe-eau de 2400W pour un modèle de 3500W, le disjoncteur 20A tiendra bon... et si le câble était en 1,5 mm², il brûlerait ! En mettant du 2,5 mm², l'installation est évolutive et sûre.
- Le moyen mnémotechnique : "Le disjoncteur protège le fil, donc le fil doit être plus costaud que le disjoncteur."
- L'impact direct : Conformité immédiate lors de l'inspection Consuel et sommeil tranquille pour le client.
Exécution de la Note de Calculs
- Tableau NF C 15-100 fourni en annexe.
- Ligne repérée : Chauffe-eau électrique non instantané.
- Colonne de section : Section minimale (mm²).
Procédons à l'identification de la section, puis à sa validation électrique.
1. Résolution NumériqueLecture de l'Abaque NormatifPourquoi fait-on ce calcul ? Pour savoir quelle bobine de câble aller chercher dans le camion.
On lit simplement l'intersection dans le tableau normatif.
- ⚙️ Substitution : On relève la valeur \( S_{\text{norme}} \) = 2,5.
- 💡 Piège évité : Ne pas confondre la colonne Disjoncteur et la colonne Section.
- 📋 Hypothèse validée : Les conducteurs seront bien en Cuivre.
- ⚙️ Vérification croisée : Est-ce que du 2,5 mm² supporte 20A ? Oui, parfaitement.
La section de 2,5 mm² est un grand classique (les fils bleus, rouges et vert/jaune standards de force).
- ✅ Ordre de grandeur : C'est la même section que pour les prises de courant de la cuisine ou du salon.
- ⚡ Impact sur la suite : Il faudra s'assurer que les borniers du chauffe-eau acceptent bien de serrer un fil rigide de 2,5 mm² (c'est toujours le cas).
Pourquoi fait-on ce calcul ? Pour valider que les 15m de câble ne vont pas "manger" trop de tension avant d'arriver au chauffe-eau, conformément aux contraintes imposées.
On utilise la formule classique de résistivité pour le cuivre (avec \( \rho = 0,0225 \text{ } \Omega\cdot\text{mm}^2/\text{m} \) à chaud).
- ⚙️ Substitution : On injecte \( L_{\text{cable}} = 15 \text{ m} \), \( I = 10,43 \text{ A} \) et \( S_{\text{cable}} = 2,5 \text{ mm}^2 \).
- 💡 Piège évité : On multiplie par 2 car le courant fait l'aller (Phase) ET le retour (Neutre) !
- 📋 Hypothèse validée : Le câble de 2,5 mm² est suffisant non seulement thermiquement, mais aussi électriquement.
La norme autorise jusqu'à 3% de chute pour ce type de circuit terminal dédié.
- ✅ Ordre de grandeur : \( 1,22 \% \le 3 \% \). La contrainte de l'énoncé est parfaitement respectée.
- ⚡ Impact sur la suite : On valide définitivement la section de 2,5 mm². Inutile de passer en 4 mm² pour cette longueur.
💡 Remarque pédagogique : Dans le jargon de chantier, on vous demandera d'aller chercher un câble "RO2V 3G2.5". (3 fils : Phase, Neutre, Terre, avec Terre incluse, de section 2,5 mm²).
"Super, on a notre câble en 2,5 mm² et on est sûrs qu'il n'y aura pas de perte de puissance notable. Déroulez les 15 mètres depuis le tableau jusqu'à la salle de bain, et n'oubliez pas d'utiliser une gaine ICTA pour traverser les murs si nécessaire."
- ⚡ Conséquence pratique : Il faut tirer le câble physiquement.
- 👨🔌 Action corrective : Pensez à bien dénuder sur la longueur requise par les bornes du disjoncteur (souvent 12mm) pour éviter les arcs électriques.
- 📅 Délai : Le tirage de 15m de câble dans un vide sanitaire ou une goulotte devrait prendre 30 minutes.
- 💰 Coût : Le câble RO2V 3G2.5 coûte environ 1,50€ à 2€ le mètre, soit environ 30€ pour cette ligne.
- 🤝 Communication : Le client saura que son installation est fiable et robuste pour l'hiver.
Et si le tableau électrique principal n'était pas dans le garage, mais dans un atelier situé au fond du jardin à 60 mètres de la salle de bain ?
- 🔄 Modification : La longueur de la ligne passe de 15 m à 60 m.
- 📈 Nouvel Impact : Le cuivre crée une résistance au passage du courant. Sur 60 mètres, cette résistance devient importante et crée une "chute de tension" (\( \Delta U \)). Au bout du câble, le chauffe-eau pourrait ne recevoir que 210V au lieu de 230V !
- 💡 Conclusion : Pour compenser cette grande distance et réduire la chute de tension, il faudrait augmenter artificiellement la section du câble.
- 💡 Bénéfice/Risque : On devrait probablement passer sur un câble de 4 mm² ou même 6 mm² pour limiter la perte de tension en dessous des 3% autorisés.
- 🔮 Perspective : Le tableau NF C 15-100 donne le minimum vital pour de courtes distances. Les grandes longueurs demandent des calculs de vérification obligatoires comme on vient de le faire.
"Le client vient de souscrire à l'option Heures Pleines / Heures Creuses (HP/HC). Il faut absolument empêcher le chauffe-eau de tourner la journée quand l'électricité coûte cher. Il nous faut un 'interrupteur automatique' commandé par le compteur EDF : c'est le rôle du contacteur."
- 🔎 Observation : Le contacteur va couper et rétablir la puissance du chauffe-eau tous les jours.
- 🤔 Analyse du risque : Les contacts métalliques internes de ce composant vont subir des arcs électriques quotidiens. Si le contacteur est sous-dimensionné par rapport au disjoncteur en amont, les contacts risquent de fondre et de rester collés.
- ✅ Choix stratégique : Le calibre du contacteur de puissance doit obligatoirement être capable d'encaisser ce que le disjoncteur magnéto-thermique autorise.
- 💡 Alternative : Mettre une simple horloge programmable ? Possible, mais elle pilote généralement un contacteur, car ses propres contacts sont trop fragiles pour supporter 10A en continu.
- 🎯 Objectif visé : Sélectionner un calibre (exprimé en Ampères) adapté pour notre contacteur, tout en ajoutant une petite protection pour sa bobine de commande.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( I_{\text{disjoncteur}} \) = 20 A(Protection du circuit de puissance définie en Q2)
- 🔸Abonnement = HP / HC (Signal de commande envoyé par Enedis)
Pour piloter de fortes puissances de manière automatique, on utilise un relais électromagnétique, appelé "Contacteur J/N" dans le résidentiel.
Pour éviter la destruction de notre relais, la règle de hiérarchie des courants est stricte.
Condition de choix du contacteur :On s'assure que le maillon faible de la ligne de puissance reste le disjoncteur, pas le contacteur !
Si un composant doit couper ou fondre en cas de problème, ce doit être l'organe de protection (le disjoncteur), pas l'organe de commande.
- \( I_{\text{contacteur}} \) : Courant nominal maximal supportable par les contacts, unité : A
- \( I_{\text{disjoncteur}} \) : Calibre de protection de la ligne (ici 20A), unité : A
"Puisque le courant du chauffe-eau est de 10,43 A, un petit contacteur d'éclairage 16 A, souvent moins cher, fera l'affaire..."
- L'erreur : Dimensionner le contacteur selon le courant de l'appareil (10,43A) sans regarder le disjoncteur en amont (20A).
- La bonne méthode : Le contacteur doit pouvoir subir un courant de 20A (puisque le disjoncteur le laissera passer sans sourciller en cas de léger défaut). Donc, contacteur ≥ 20A.
- L'astuce de pro : La grande majorité des fabricants (Legrand, Schneider, Hager) ont uniformisé leur gamme pour simplifier la vie des artisans : ils vendent presque tous des contacteurs J/N calibrés par défaut à 25A.
- Le moyen mnémotechnique : "Disjoncteur 20, Contacteur au moins 20."
- L'impact direct : On évite que le contacteur ne "charbonne" (contacts qui se soudent sous l'effet d'un arc) et laisse le chauffe-eau allumé H24 en ruinant le client !
Exécution de la Note de Calculs
- Calibre du circuit de puissance validé en Q2 : 20 A.
- Application de la règle de conception.
Procédons au choix formel du matériel.
1. Résolution NumériqueValidation du ContacteurPourquoi fait-on ce calcul ? Pour valider la compatibilité entre l'organe de coupure automatique et la protection thermique.
Vérification de l'inéquation.
- ⚙️ Substitution : On remplace \( I_{\text{disjoncteur}} \) par 20 A.
- 💡 Piège évité : On n'utilise surtout pas les 10,43 A de départ.
- 📋 Hypothèse validée : Le fournisseur possède des gammes standard (20A ou 25A).
- ⚙️ Vérification croisée : 25 A est bien ≥ à 20 A.
- 🎯 Finalité : Choix acté pour la nomenclature (liste de matériel).
Le choix se portera sur la gamme standardisée la plus proche et fiable.
- ✅ Ordre de grandeur : Les fabricants vendent couramment des contacteurs modulaires 20A ou 25A.
- ⚡ Impact sur la suite : Notre contacteur J/N laissera passer l'énergie en toute sécurité.
- 🔍 Cohérence : Toute la chaîne de puissance (Disjoncteur 20A -> Contacteur 20A/25A -> Câble 2,5mm²) est désormais parfaitement homogène et logique !
- ⚠️ Attention : On devra ajouter un disjoncteur divisionnaire de 2A spécifiquement dédié pour protéger la bobine de commande (bornes A1-A2) du contacteur.
- 📊 Comparaison : C'est la configuration classique enseignée dans tous les CAP/BAC Pro Électrotechnique de France.
💡 Remarque pédagogique : Lors de votre câblage, le câble de 2,5 mm² sortira du disjoncteur 20A, entrera dans les bornes 1 et 3 du contacteur, puis ressortira par les bornes 2 et 4 en direction du chauffe-eau.
"Excellente réactivité ! Grâce à cette validation de dernière minute, le client profitera de son abonnement Heures Creuses dès ce soir. Allez me chercher ce contacteur et un disjoncteur 2A, et on commence le montage du TGBT."
- ⚡ Conséquence pratique : Il faut câbler le circuit de puissance (20A) MAIS AUSSI le petit circuit de commande (2A) vers le compteur EDF ou Linky (bornes C1/C2).
- 👨🔌 Action corrective : Prévoyez du fil de 1,5 mm² pour relier le disjoncteur 2A, le contact EDF et la bobine du relais.
- 📅 Délai : L'ajout du système Jour/Nuit rallonge le câblage d'une vingtaine de minutes.
- 💰 Coût : Un contacteur et son disjoncteur de protection 2A rajoutent environ 40 à 60€ sur le prix total des fournitures.
- 🤝 Communication : Prévenir le client que pour tester l'eau chaude cet après-midi, il faudra forcer le contacteur sur la position "1" (Marche Forcée), et qu'il repassera en "Auto" tout seul ce soir à 22h30.
Et si le client résiliait un jour son abonnement Heures Creuses pour un contrat de Base (le même prix toute la journée) ? Faudrait-il tout démonter ?
- 🔄 Modification : Disparition du signal pilote EDF (C1/C2 ne se ferme plus).
- 📈 Nouvel Impact : La bobine de notre contacteur J/N ne serait plus jamais alimentée, il resterait toujours ouvert. Le client n'aurait plus d'eau chaude !
- 💡 Conclusion : Inutile de tout arracher ! Il suffirait de laisser le sélecteur manuel en façade du contacteur sur la position "1" ou "I" de façon permanente.
- 💡 Bénéfice/Risque : L'installation resterait totalement sécurisée et opérationnelle, sans aucun frais de modification.
- 🔮 Perspective : Prévoir un câblage J/N n'est jamais de l'argent perdu, c'est une option réversible qui valorise le logement.
BILAN FINAL & PERFORMANCES
✅ Checklist d'Auto-Évaluation
Avant de clore cet exercice, vérifiez que vous avez bien assimilé la démarche globale de conception :
Félicitations, la conception théorique est validée et finalisée ! Le technicien dispose de toutes les valeurs exactes pour raccorder le chauffe-eau de 200L en toute sécurité, tout en optimisant la facture énergétique du client grâce au tarif Heures Creuses.
L'ensemble de la chaîne de puissance a été dimensionnée avec cohérence : la consommation a justifié le disjoncteur divisionnaire, qui à son tour a dicté le choix rigoureux de la section de cuivre et du relais automatique.
📊 Tableau de Bord des Performances
DÉCISION DU DIRECTEUR TECHNIQUE
"Une étude menée avec rigueur et pragmatisme ! La hiérarchie des protections est strictement respectée et la norme NF C 15-100 est appliquée à la lettre. Le feu vert est donné pour le démarrage immédiat des travaux de raccordement."
