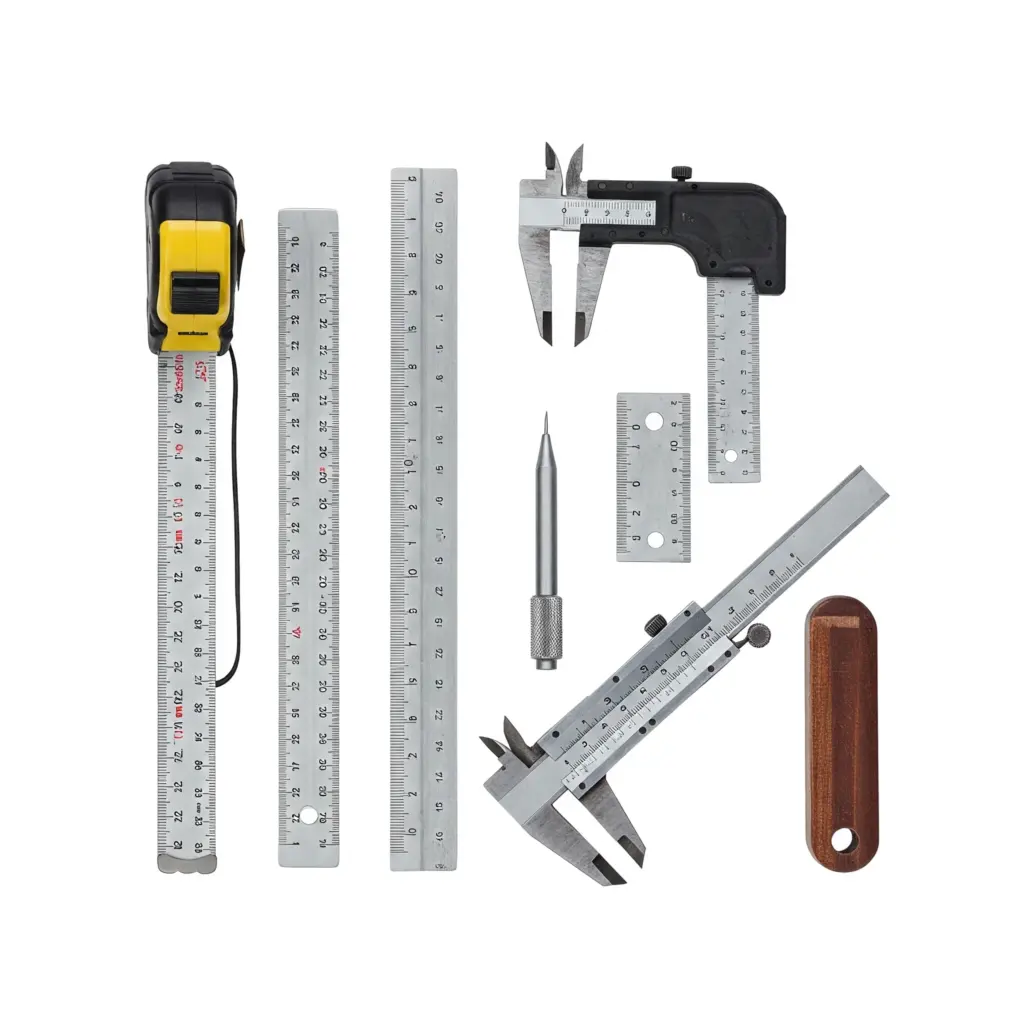

Mesurer des longueurs : quel instrument choisir ?
📝 Contexte Scientifique
Léo, un jeune collégien passionné par la faune locale, a pris l'initiative de fabriquer un magnifique nichoir en bois massif pour accueillir les mésanges de son jardin avant l'hiver. Pour que cette construction soit robuste, parfaitement isolée et étanche, il a élaboré des plans architecturaux extrêmement précis. En effet, en bricolage comme en Sciences Physiques, la précision des mesures est la clé absolue de la réussite expérimentale !
Cependant, face à son établi de menuisier, notre jeune constructeur rencontre un défi technique majeur. D'une part, il doit tracer et découper la grande planche de bois qui servira de plancher à la cabane. D'autre part, il a pour mission d'évaluer l'épaisseur microscopique d'une fine feuille de papier goudronné, indispensable pour isoler le toit contre la pluie.
Or, en fouillant dans sa boîte à outils, il ne trouve qu'une petite règle d'écolier graduée en plastique et un grand mètre ruban de chantier. Par conséquent, une véritable enquête scientifique s'impose pour éviter toute erreur de découpe catastrophique !
En tant que jeune scientifique, comment vas-tu aider Léo à choisir le bon instrument de mesure pour chaque objet, et comment trouver une astuce ingénieuse pour mesurer l'épaisseur quasi invisible d'une seule feuille de papier isolant ?
"Attention, une mesure n'est jamais mathématiquement parfaite ! Le choix de ton instrument détermine la précision expérimentale de ton résultat. De plus, n'oublie jamais de vérifier la cohérence de tes unités de mesure avant de tracer un trait de coupe sur ton plan de construction."
Pour mener à bien ton investigation scientifique et aider Léo, voici les mesures relevées sur l'établi lors de ses essais préliminaires. Utilise ces données expérimentales de manière scrupuleuse pour la suite de tes calculs !
📚 Lois et Modèles Applicables
Système International d'Unités (SI) Conversions (Tableau des multiples du mètre) Géométrie : Périmètre du carré| MESURES SUR LE BOIS | |
| Longueur attendue de la grande planche | \( L_{\text{planche}} = 45 \text{ cm} \) |
| Côté de la base carrée du nichoir | \( c = 15 \text{ cm} \) |
| MESURES SUR LE PAPIER ISOLANT | |
| Épaisseur totale d'une pile de \( 100 \) feuilles | \( e_{\text{totale}} = 10 \text{ mm} \) |
| MESURES SUR LE TERRAIN | |
| Distance de la maison jusqu'au chêne | \( d_{\text{arbre}} = 1{,}5 \text{ km} \) |
E. Méthodologie de Résolution
En physique, on ne fait pas les choses au hasard ! Pour être de bons scientifiques, nous allons suivre une méthode rigoureuse, étape par étape.
Étape 1 : Le Choix de l'Instrument
Observer la taille de l'objet à mesurer pour sélectionner l'outil de mesure adéquat (règle ou mètre ruban).
Étape 2 : L'Astuce de l'Épaisseur
Contourner les limites de nos instruments par le calcul mental, en utilisant une pile entière d'objets identiques.
Étape 3 : Le Langage Universel (SI)
Convertir toutes nos longueurs disparates dans l'unité reine de la Physique : le mètre.
Étape 4 : Le Calcul Final
Calculer le périmètre de la base pour s'assurer que Léo achète assez de bois.
Mesurer des longueurs : quel instrument choisir ?
🎯 Objectif Scientifique
Le but profond de cette première question est de comprendre que tous les instruments de mesure ne se valent pas selon la situation.
Nous devons aider Léo à choisir l'outil le plus adapté pour éviter une énorme erreur expérimentale lors de la découpe de sa grande planche de bois.
En physique, on applique le principe de minimisation des incertitudes.
En effet, chaque mesure comporte une petite marge d'erreur.
Si on additionne plusieurs petites mesures pour en faire une grande (loi d'additivité des longueurs), on additionne aussi les erreurs !
Observons le système de Léo. Il doit tracer un trait à exactement \( 45 \text{ cm} \) sur sa planche de bois.
S'il choisit sa petite règle d'écolier qui ne mesure que \( 15 \text{ cm} \), il va être obligé de la déplacer plusieurs fois sur le bois.
Or, à chaque fois qu'il va lever son crayon et décaler sa règle, il risque de bouger d'un millimètre ou deux, ou de ne pas être parfaitement droit.
Par conséquent, au bout du troisième déplacement, son trait final risque d'être faux.
Expérimentalement, la meilleure solution est donc d'utiliser un outil capable de mesurer la longueur de \( 45 \text{ cm} \) en une seule et unique fois !
On appelle étendue de mesure la valeur maximale qu'un instrument peut mesurer sans être déplacé.
La règle de Léo a une étendue de \( 15 \text{ cm} \), tandis que son mètre ruban a une étendue géante de \( 5 \text{ m} \) (soit \( 500 \text{ cm} \)).
Pour une mesure fiable, on choisit systématiquement un instrument dont l'étendue est strictement supérieure à la grandeur mesurée.
📋 Données de l'étape
| Paramètre Scientifique | Valeur Mesurée |
|---|---|
| Longueur de la règle d'écolier | \( L_{\text{règle}} = 15 \text{ cm} \) |
| Longueur visée de la planche | \( L_{\text{planche}} = 45 \text{ cm} \) |
Avant même de commencer à tracer sur ton bois ou ton papier, pose tes instruments à côté de l'objet. Si l'instrument est plus petit que l'objet, c'est un signal d'alerte : cherche un outil plus grand !
📝 1. Calcul du nombre d'utilisations de la règle
Nous allons calculer mathématiquement le nombre d'erreurs potentielles de Léo.
On pose d'abord la relation littérale obtenue après notre manipulation, puis on y substitue les valeurs numériques avant de conclure l'opération.
Léo devrait déplacer sa règle \( 3 \) fois de suite, ce qui multiplie par trois le risque de rater sa découpe !
Pour garantir une découpe nette et parfaite de \( 45 \text{ cm} \), Léo doit absolument utiliser le mètre ruban de bricolage.
Avec ses \( 5 \text{ m} \) de longueur, il couvrira toute la planche d'un seul coup, annulant ainsi les erreurs de déplacement.
Notre choix est-il logique ? Oui ! L'étendue du mètre ruban (\( 500 \text{ cm} \)) est largement supérieure à la cible (\( 45 \text{ cm} \)).
L'ordre de grandeur de l'outil est parfaitement adapté à l'objet. C'est le bon sens du bricoleur validé par la physique !
Un piège classique avec un mètre ruban est de mal placer le "zéro".
Souvent, l'embout métallique au bout du ruban bouge un peu (c'est normal, c'est pour s'adapter si on tire ou si on pousse).
Assure-toi de bien bloquer cet embout contre le bord du bois !
🎯 Objectif Scientifique
L'objectif de cette deuxième phase est de réussir l'exploit de mesurer une épaisseur submillimétrique (plus petite que le millimètre) avec du matériel basique de collège.
Pour cela, nous allons faire appel à la ruse expérimentale.
C'est un grand principe de métrologie (la science de la mesure) : la loi de proportionnalité.
Si un objet est trop petit pour être mesuré, on en rassemble une très grande quantité \( N \) pour créer un "macro-objet" mesurable, puis on divise le résultat par \( N \).
Imaginons que je place ma règle d'écolier juste à côté d'une seule feuille de papier goudronné. Que se passe-t-il ?
Je ne vois absolument rien ! L'épaisseur de la feuille est tellement fine qu'elle disparaît sous l'épaisseur du trait noir imprimé sur la règle (qui fait déjà le millimètre).
Par conséquent, une mesure directe est physiquement impossible avec nos outils.
En revanche, Léo a eu l'idée de génie de laisser les feuilles dans leur paquet d'origine.
Si une feuille est invisible, \( 100 \) feuilles empilées forment un bloc épais, bien visible et facilement mesurable. Il suffit ensuite d'utiliser les mathématiques pour revenir à une seule feuille !
Chaque instrument possède une limite de résolution, c'est-à-dire la plus petite valeur qu'il peut lire.
Pour une règle, c'est \( 1 \text{ mm} \). Tout ce qui est plus petit que \( 1 \text{ mm} \) nécessite un instrument spécialisé (comme un palmer).
À défaut, on utilise notre fameuse technique d'amplification par empilement !
📋 Données de l'étape
| Paramètre Scientifique | Valeur Mesurée |
|---|---|
| Épaisseur de la pile empilée | \( e_{\text{totale}} = 10 \text{ mm} \) |
| Quantité de feuilles dans le tas | \( N = 100 \) |
Avant de mesurer la pile complète, appuie fermement dessus avec ta main !
Pourquoi ? Car entre chaque feuille d'un paquet neuf, il y a de minuscules bulles d'air.
Si tu ne chasses pas cet air, tu vas mesurer l'épaisseur du papier PLUS l'épaisseur de l'air !
📝 1. Calcul de l'épaisseur microscopique
En partant de l'équation manipulée, on substitue les grandeurs par les valeurs de l'expérience.
Diviser par \( 100 \) revient mathématiquement à décaler la virgule de deux rangs vers la gauche.
Le calcul nous révèle que chaque feuille a une épaisseur d'un dixième de millimètre.
📈 Courbe d'étalonnage : Épaisseur en fonction du nombre de feuilles
La physique s'appuie sur la représentation graphique.
Cette droite passant par l'origine prouve de manière irréfutable que l'épaisseur totale est strictement proportionnelle au nombre de feuilles empilées (fonction linéaire).
Grâce à la fabuleuse méthode d'amplification, nous avons réussi l'impossible : évaluer de manière très précise une grandeur invisible à l'œil nu.
L'épaisseur d'une feuille de protection est de \( 0{,}1 \text{ mm} \).
Ce chiffre est-il magique ? Non, il est scientifiquement normal !
Pour information, une feuille de papier d'imprimante classique au format A4 possède exactement le même ordre de grandeur (\( 0{,}1 \text{ mm} \)).
Notre papier isolant n'est donc ni trop fin, ni anormalement épais.
Attention à ne pas inverser la division ! Une erreur classique est de faire \( 100 / 10 \), ce qui donnerait \( 10 \text{ mm} \) pour une seule feuille.
C'est énorme : cela ferait un centimètre d'épaisseur pour un simple bout de papier !
Pense toujours à vérifier si ton résultat final "a du sens" dans le monde réel.
🎯 Objectif Scientifique
La mission ici est de nettoyer nos données.
Pour qu'un scientifique japonais, américain ou français se comprenne, il faut parler la même langue.
L'objectif est donc de convertir toutes nos grandeurs hétérogènes dans l'unité légale de la physique.
Les scientifiques du monde entier ont adopté le Système International d'Unités.
La règle d'or est stricte : on ne peut comparer, additionner ou multiplier des longueurs que si elles sont exprimées dans la même unité.
Et pour la longueur, l'unité reine est le Mètre.
Actuellement, c'est le grand bazar sur notre carnet de notes !
Nous avons des millimètres pour le papier (\( \text{mm} \)), des centimètres pour la planche (\( \text{cm} \)) et des kilomètres pour l'arbre (\( \text{km} \)).
En effet, on mélange des choux et des carottes !
Par conséquent, avant de poursuivre tout raisonnement ou publication de nos résultats, je dois attraper mon tableau de conversion mental (ou le dessiner au brouillon).
Je dois tout ramener rigoureusement vers le mètre.
Les mots placés devant "mètre" sont des préfixes mathématiques grecs ou latins :
- Milli-mètre veut dire "divisé par \( 1000 \)". Donc \( 1 \text{ m} = 1000 \text{ mm} \).
- Centi-mètre veut dire "divisé par \( 100 \)". Donc \( 1 \text{ m} = 100 \text{ cm} \).
- Kilo-mètre veut dire "multiplié par \( 1000 \)". Donc \( 1 \text{ km} = 1000 \text{ m} \).
📋 Données de l'étape
| Grandeur à Convertir | Valeur Initiale |
|---|---|
| Épaisseur de la feuille | \( e_{\text{feuille}} = 0{,}1 \text{ mm} \) |
| Longueur de la planche | \( L_{\text{planche}} = 45 \text{ cm} \) |
| Distance du chêne | \( d_{\text{arbre}} = 1{,}5 \text{ km} \) |
Ne sois jamais orgueilleux ! Au collège comme à l'Université, trace un tableau de \( 7 \) colonnes au brouillon (km, hm, dam, m, dm, cm, mm).
Place le chiffre des unités dans la colonne de départ, et remplis de zéros jusqu'au mètre. C'est la garantie absolue du \( 20/20 \).
📝 1. Conversion de la microscopique feuille
On applique notre manipulation de fraction pour isoler les mètres.
Nous divisons nos millimètres par \( 1000 \).
Un chiffre minuscule, preuve de l'extrême finesse du matériau face à notre étalon mètre.
📝 2. Conversion de la planche de bois
On applique l'équation de proportionnalité relative aux centimètres.
Il faut effectuer une division par \( 100 \).
Le résultat approche du demi-mètre (\( 0{,}5 \text{ m} \)), ce qui correspond bien à la taille d'une cabane d'oiseau.
📝 3. Conversion de la distance géographique
Le rapport s'inverse ici car l'unité de base est un multiple massif.
On bascule sur la multiplication par \( 1000 \).
L'arbre est donc éloigné de mille-cinq-cents mètres de l'établi !
🧮 L'Abaque de Conversion (Vérification du glissement de la virgule)
L'abaque ci-dessous permet de vérifier visuellement nos sauts d'unités.
Chaque déplacement vers la droite multiplie la valeur par 10, tandis que chaque déplacement vers la gauche la divise par 10.
Toutes nos valeurs sont désormais uniformisées et exprimées en mètres (\( \text{m} \)).
Léo dispose d'un carnet de notes scientifiquement propre. Il est prêt à communiquer ses plans à n'importe quel constructeur professionnel.
La règle est simple : plus l'unité de départ est petite par rapport au mètre (ex: \( \text{mm} \)), plus le nombre de mètres calculé sera petit (plein de zéros après la virgule).
À l'inverse, une grande distance en \( \text{km} \) donnera un très gros nombre en mètres.
C'est exactement ce que nous observons avec \( 1500 \text{ m} \) et \( 0{,}0001 \text{ m} \).
Un oubli fréquent : la virgule compte !
Pour le \( 1{,}5 \text{ km} \), beaucoup d'étudiants ajoutent mécaniquement trois zéros et écrivent \( 15000 \).
Il faut impérativement "décaler" la virgule d'un cran, ce qui consomme l'un des trois déplacements, donnant bien \( 1500 \) !
🎯 Objectif Scientifique
Pour l'étape finale du plan, Léo a besoin de déterminer avec précision quelle quantité (longueur totale) de petite baguette en bois il devra acheter à la quincaillerie.
Cette baguette servira à encadrer solidement les bords du fond de son nichoir.
La physique utilise les règles mathématiques pour modéliser la réalité.
Le fond du nichoir est modélisé par une figure géométrique plane : le carré.
Le périmètre représente la somme de la longueur de tous les contours extérieurs d'une forme.
Léo m'indique que le plancher de la cabane est de base carrée.
Je fouille dans ma mémoire mathématique : un carré est un quadrilatère exceptionnel qui possède exactement \( 4 \) côtés de la même longueur.
Par conséquent, si je connais la taille d'un seul des côtés, je connais automatiquement la longueur des trois autres sans avoir besoin de les mesurer sur l'établi !
Donc, pour encercler ce fond carré de baguettes de protection, je n'ai qu'à additionner la valeur de ce côté \( 4 \) fois de suite, ou, plus élégamment, la multiplier directement par \( 4 \).
Il est crucial de ne pas confondre le Périmètre (la clôture autour du pré) mesuré en mètres (\( \text{m} \)), et l'Aire (l'herbe à l'intérieur du pré) mesurée en mètres carrés (\( \text{m}^2 \)).
Léo veut mettre une bordure tout autour, il s'agit donc indéniablement d'un calcul de périmètre.
📋 Données de l'étape
| Paramètre Scientifique | Valeur Mesurée |
|---|---|
| Côté de la base du nichoir | \( c = 15 \text{ cm} \) |
Même si nous avons vu que l'unité SI est le mètre, pour des petits calculs intermédiaires d'artisanat, il est parfois plus sûr de garder les centimètres pendant le calcul.
Cela évite de manipuler des chiffres à virgules (comme \( 0{,}15 \text{ m} \)), et on ne convertit qu'à la toute fin si on te le demande !
📝 1. Calcul du besoin en baguettes
L'écriture de la loi géométrique doit toujours précéder l'application numérique.
Nous injectons donc la mesure expérimentale de Léo (\( 15 \text{ cm} \)) dans notre forme simplifiée.
L'opération mathématique est formelle : le contour total fait \( 60 \text{ cm} \) (soit \( 0{,}60 \text{ m} \)) de longueur développée.
Grâce à la géométrie, nous venons de définir exactement le besoin matériel !
Expérimentalement, Léo a l'assurance qu'en achetant une seule grande baguette de \( 60 \text{ cm} \) à la quincaillerie, il pourra découper \( 4 \) petits morceaux de \( 15 \text{ cm} \) pour encercler son plancher sans manquer de bois.
La valeur de \( 60 \text{ cm} \) est tout à fait raisonnable pour encadrer le fond d'une petite cabane pour mésanges.
C'est un peu moins long que l'envergure du bras d'un enfant.
Une valeur comme \( 6000 \text{ cm} \) (soit \( 60 \text{ m} \)) nous aurait tout de suite alerté sur une erreur de formule !
L'erreur la plus catastrophique et la plus courante ici est d'utiliser la formule de l'Aire au lieu de celle du Périmètre !
Si un élève calcule \( A = c \times c = 15 \times 15 = 225 \), il trouvera une surface en centimètres carrés...
Ce qui n'a aucun sens pour acheter un bout de bois long et fin ! Souviens-toi : \( \text{Périmètre} = \text{Pourtour} \).
📄 La Copie Parfaite (Ce qu'il faut écrire)
Voici le résumé académique de la résolution. C'est la structure exacte attendue par un correcteur de collège lors d'un contrôle de Physique-Chimie.
CORRECTION OFFICIELLE
- L'instrument doit être plus long que l'objet à mesurer pour plus de précision.
- L'épaisseur d'une feuille s'obtient par la méthode d'amplification (division par le nombre de feuilles).
- L'unité officielle légale de la longueur est le mètre (\( \text{m} \)).
Conversions au Système International (SI) et calculs finaux.
| Grandeur | Expression Littérale | Application Numérique | Résultat SI |
|---|---|---|---|
| Nombre de reports (Règle) | \( n = \frac{L_{\text{planche}}}{L_{\text{règle}}} \) | \( n = \frac{45 \text{ cm}}{15 \text{ cm}} \) | \( 3 \) (sans unité) |
| Épaisseur d'une feuille | \( e_{\text{feuille}} = \frac{e_{\text{totale}}}{N} \) | \( e_{\text{feuille}} = \frac{10 \text{ mm}}{100} = 0{,}1 \text{ mm} \) | \( 0{,}0001 \text{ m} \) |
| Longueur de la planche | \( L_{\text{en m}} = \frac{L_{\text{en cm}}}{100} \) | \( L_{\text{planche}} = \frac{45}{100} \) | \( 0{,}45 \text{ m} \) |
| Distance de l'arbre | \( d_{\text{en m}} = d_{\text{en km}} \times 1000 \) | \( d_{\text{arbre}} = 1{,}5 \times 1000 \) | \( 1500 \text{ m} \) |
| Périmètre du nichoir | \( P = 4 \times c \) | \( P = 4 \times 15 \text{ cm} = 60 \text{ cm} \) | \( 0{,}60 \text{ m} \) |
Pour mesurer sa planche avec précision, Léo utilisera le mètre ruban pour éviter d'additionner des erreurs.
En employant la technique d'amplification, il a déterminé que son papier mesurait \( 0{,}0001 \text{ m} \) d'épaisseur.
Les mathématiques lui indiquent enfin d'acheter \( 60 \text{ cm} \) de baguette pour son plancher carré.
