Les piles électrochimiques : principe de fonctionnement
Contexte : Créer de l'électricité avec de la chimie
Une pile, comme celle de votre télécommande ou de votre téléphone, est un formidable dispositif qui transforme l'énergie d'une réaction chimique spontanée en énergie électrique. Comment est-ce possible ? Le principe repose sur la compétition entre deux métaux différents : l'un, plus "généreux", a tendance à donner ses électrons, tandis que l'autre (ou plutôt les ions de l'autre) est prêt à les accepter. En séparant physiquement ces deux réactions et en les reliant par un fil électrique, on force les électrons à voyager à travers le fil pour aller d'un métal à l'autre. Ce flux d'électrons, c'est le courant électrique ! Un pont salin est nécessaire pour "fermer la boucle" et permettre à la pile de fonctionner durablement.
Remarque Pédagogique : Comprendre le fonctionnement d'une pile, c'est relier deux mondes : celui, invisible, des atomes et des ions qui s'échangent des électrons, et celui, visible, de l'électricité qui allume nos appareils. C'est une application directe des réactions d'oxydo-réduction vues précédemment.
Objectifs Pédagogiques
- Identifier les composants d'une pile électrochimique (électrodes, solutions, pont salin).
- Déterminer quelle électrode est le pôle positif (cathode) et quelle est le pôle négatif (anode).
- Décrire le sens de déplacement des électrons dans le circuit extérieur.
- Expliquer le rôle essentiel du pont salin pour assurer la neutralité des solutions.
- Écrire les demi-réactions qui se produisent à chaque électrode.
Données de l'étude

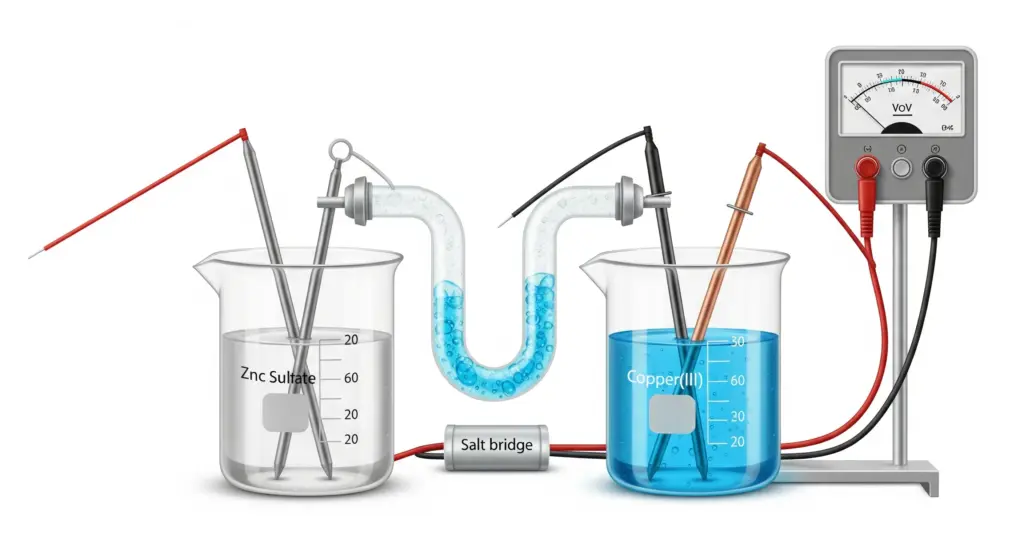

Schéma de la Pile Daniell
- Une électrode de zinc (\(\text{Zn}\)) plongeant dans une solution de sulfate de zinc (\(\text{Zn}^{2+} + \text{SO}_4^{2-}\)).
- Une électrode de cuivre (\(\text{Cu}\)) plongeant dans une solution de sulfate de cuivre (II) (\(\text{Cu}^{2+} + \text{SO}_4^{2-}\)).
- Un pont salin reliant les deux solutions.
- Un voltmètre est branché entre les deux électrodes.
Questions à traiter
- Quelle transformation chimique se produit au niveau de l'électrode de zinc ? Écrire la demi-équation correspondante.
- Quelle transformation chimique se produit au niveau de l'électrode de cuivre ? Écrire la demi-équation correspondante.
- Identifier le pôle négatif et le pôle positif de la pile. Justifier.
- Indiquer le sens de déplacement des électrons dans les fils électriques et le sens de déplacement des ions dans le pont salin pour assurer la neutralité des solutions.
Correction : Les piles électrochimiques : principe de fonctionnement
Question 1 : Transformation à l'électrode de zinc
Principe :
Dans une pile, le métal le plus réducteur est celui qui va s'oxyder, c'est-à-dire perdre des électrons. L'atome de métal solide se transforme en ion métallique qui passe en solution, libérant des électrons dans l'électrode.
Mini-Cours
L'oxydation est une réaction chimique au cours de laquelle une espèce (ici, l'atome de zinc) perd un ou plusieurs électrons. L'électrode où se produit l'oxydation est toujours appelée l'anode. C'est elle qui fournit les électrons au circuit.
Remarque Pédagogique :
Point Clé : C'est la source des électrons de la pile. L'électrode de zinc "s'use" ou "se corrode" au fur et à mesure que la pile fonctionne, car la matière solide se transforme en ions dissous.
Normes
Selon la convention de l'IUPAC (Union Internationale de Chimie Pure et Appliquée), l'anode est le siège de l'oxydation et est définie comme la borne négative dans une pile (cellule galvanique).
Hypothèses
On suppose que la réaction se déroule dans les conditions standards et que les métaux et solutions sont purs. On néglige toute réaction parasite.
Formule(s) utilisée(s) :
Donnée(s) :
- Le zinc est plus réducteur que le cuivre.
Calcul(s) :
Il n'y a pas de calcul numérique. La déduction est :
Réflexions
Cette transformation signifie que l'électrode de zinc solide se dissout progressivement dans la solution pour former des ions Zn²⁺. La masse de l'électrode de zinc diminue donc au fur et à mesure que la pile débite du courant.
Justifications
Cette étape est justifiée par la donnée de l'énoncé : "Le zinc est un métal plus réducteur que le cuivre". Cela signifie qu'il a une plus grande tendance à perdre ses électrons (à s'oxyder) que le cuivre.
Points de vigilance :
Ne pas oublier les électrons ! Une demi-équation d'oxydo-réduction doit toujours faire apparaître les électrons (\(\text{e}^-\)) gagnés ou perdus.
Le saviez-vous ?
Visualisation du Résultat
A vous de jouer
Si on remplaçait le zinc par du magnésium (encore plus réducteur), la réaction serait-elle la même ? Que pourrait-on dire de sa 'force' ?
Question 2 : Transformation à l'électrode de cuivre
Principe :
Les électrons libérés par le zinc voyagent par le fil jusqu'à l'électrode de cuivre. Là, ils sont captés par les ions cuivre (II) \(\text{Cu}^{2+}\) présents dans la solution. Ces ions se transforment alors en atomes de cuivre solide \(\text{Cu}\) qui se déposent sur l'électrode. C'est une réduction.
Mini-Cours
La réduction est une réaction chimique au cours de laquelle une espèce (ici, l'ion cuivre II) gagne un ou plusieurs électrons. L'électrode où se produit la réduction est toujours appelée la cathode.
Remarque Pédagogique :
Point Clé : Ce n'est pas l'électrode de cuivre qui réagit, mais les ions cuivre de la solution ! L'électrode de cuivre sert juste de "point de rendez-vous" et de conducteur pour que les électrons puissent rencontrer les ions \(\text{Cu}^{2+}\).
Normes
Selon la convention de l'IUPAC, la cathode est le siège de la réduction et est définie comme la borne positive dans une pile (cellule galvanique).
Hypothèses
On suppose que les électrons produits à l'anode sont les seuls disponibles pour la réaction et qu'ils sont intégralement conduits jusqu'à la cathode.
Formule(s) utilisée(s) :
Donnée(s) :
- La solution contient des ions cuivre (II) \(\text{Cu}^{2+}\).
- Les électrons arrivent à cette électrode.
Calcul(s) :
Il s'agit d'écrire l'équation de la transformation inverse de la précédente :
Réflexions
Cette transformation signifie que la quantité d'ions \(\text{Cu}^{2+}\) dans la solution diminue, tandis que l'électrode de cuivre s'épaissit car du cuivre solide se dépose dessus. La couleur bleue de la solution, due aux ions \(\text{Cu}^{2+}\), va s'atténuer.
Justifications
Puisque le zinc s'oxyde (perd des électrons), le cuivre (ou plutôt ses ions) doit subir la réaction inverse : la réduction (gain d'électrons), afin de consommer les électrons produits.
Points de vigilance :
Le bon participant. Il faut bien identifier qui gagne les électrons : ce sont les ions \(\text{Cu}^{2+}\) de la solution, et non les atomes \(\text{Cu}\) de la plaque de métal.
Le saviez-vous ?
Visualisation du Résultat
A vous de jouer
Si la solution contenait des ions argent \(\text{Ag}^+\), quelle serait la demi-équation de réduction sachant que l'ion argent gagne 1 seul électron ?
Question 3 : Identification des pôles de la pile
Principe :
Par convention, dans une pile, l'électrode qui libère des électrons est le pôle négatif (elle est riche en charges négatives). L'électrode qui consomme des électrons est le pôle positif (elle est en "déficit" d'électrons, qui sont immédiatement consommés par les ions de la solution).
Mini-Cours
La polarité d'une pile est déterminée par la nature des réactions. L'anode, où a lieu l'oxydation (libération d'e⁻), est toujours le pôle négatif. La cathode, où a lieu la réduction (consommation d'e⁻), est toujours le pôle positif. C'est l'inverse dans une électrolyse, où l'on force le courant à passer.
Remarque Pédagogique :
Point Clé : Pôle négatif = Anode = Oxydation (perte d'électrons). Pôle positif = Cathode = Réduction (gain d'électrons). C'est une chaîne logique à retenir.
Normes
La norme internationale IEC 60086 définit la polarité des piles et accumulateurs. Le pôle positif (+) est la borne d'où sort le courant conventionnel, et le pôle négatif (-) est la borne par laquelle il rentre.
Hypothèses
On suppose que le voltmètre est branché de manière à afficher une tension positive, ce qui confirme le sens du courant et donc la polarité.
Formule(s) utilisée(s) :
Pas de formule, mais application des définitions des pôles d'une pile.
Donnée(s) :
- L'électrode de zinc libère des électrons (\(\text{Zn} \rightarrow \text{Zn}^{2+} + 2\text{e}^-\)).
- L'électrode de cuivre est le lieu où les électrons sont consommés (\(\text{Cu}^{2+} + 2\text{e}^- \rightarrow \text{Cu}\)).
Calcul(s) :
Déduction logique :
Réflexions
L'identification correcte des pôles est la première étape pour comprendre comment brancher une pile dans un circuit. Inverser les pôles peut endommager certains appareils électroniques sensibles.
Justifications
La justification repose sur la définition même des pôles d'un générateur : le pôle négatif est celui qui a un excès d'électrons et les "pousse" dans le circuit, tandis que le pôle positif les "attire".
Points de vigilance :
Attention à ne pas inverser ! C'est une erreur très fréquente. Le pôle négatif est celui du métal le plus réactif, celui qui s'oxyde.
Le saviez-vous ?
Visualisation du Résultat
A vous de jouer
Si on construisait une pile Fer/Cuivre, sachant que le fer est plus réducteur que le cuivre, quelle électrode serait le pôle négatif ?
Question 4 : Sens de déplacement des porteurs de charge
Principe :
Un circuit électrique doit être fermé pour fonctionner. Dans une pile, il y a deux "boucles" : 1. Le circuit extérieur (fils, voltmètre) où le courant est assuré par le déplacement des électrons. 2. Le circuit intérieur (solutions + pont salin) où le courant est assuré par le déplacement des ions.
Mini-Cours
Le rôle du pont salin est de maintenir l'électroneutralité dans chaque compartiment. Sans lui, le compartiment de l'anode s'enrichirait en cations (charge +) et celui de la cathode s'appauvrirait en cations (laissant un excès d'anions, charge -). Cette accumulation de charges s'opposerait au mouvement des électrons et la pile s'arrêterait. Le pont salin ferme le circuit en permettant aux ions de circuler pour compenser ces variations.
Remarque Pédagogique :
Point Clé : Le pont salin est crucial. Sans lui, les charges s'accumuleraient dans chaque bécher (un excès de Zn²⁺ à gauche, un déficit de Cu²⁺ à droite), ce qui créerait une tension opposée et arrêterait très vite le flux d'électrons. Le pont salin maintient l'équilibre en "livrant" des ions pour neutraliser les solutions.
Normes
Le sens conventionnel du courant, défini par la norme IEC 60086, va du pôle + au pôle -. Le sens de déplacement des électrons est donc toujours opposé au sens conventionnel du courant dans le circuit extérieur.
Hypothèses
On suppose que le pont salin contient des ions mobiles (par exemple K⁺ et Cl⁻) qui ne réagissent pas avec les solutions des béchers.
Formule(s) utilisée(s) :
Application des définitions et des lois d'attraction/répulsion.
Donnée(s) :
- Pôle - : Électrode de Zinc.
- Pôle + : Électrode de Cuivre.
- À gauche, des ions \(\text{Zn}^{2+}\) sont créés (excès de +).
- À droite, des ions \(\text{Cu}^{2+}\) sont consommés (déficit de +).
Calcul(s) :
Déduction logique :
Réflexions
On voit bien qu'il y a un double circuit : un circuit d'électrons à l'extérieur, et un circuit d'ions à l'intérieur. Les deux sont indispensables au fonctionnement de la pile.
Justifications
Le déplacement des charges est toujours gouverné par le même principe : les charges négatives (électrons, anions) se déplacent vers les zones positives, et les charges positives (cations) se déplacent vers les zones négatives.
Points de vigilance :
Deux mouvements, un seul courant. Bien que les électrons et les ions se déplacent, ils font tous partie du même circuit électrique global. Si l'une des deux circulations s'arrête (on coupe un fil ou on enlève le pont salin), tout s'arrête.
Le saviez-vous ?
Visualisation du Résultat
A vous de jouer
Dans le pont salin, si les ions sont K⁺ et Cl⁻, quel ion va vers le compartiment du zinc ?
Simulation de Laboratoire Virtuel
Construisez votre propre pile en choisissant les métaux pour chaque électrode et observez la tension générée et le sens du courant.
Configuration de la Pile
Circuit de la Pile
Pour Aller Plus Loin : L'usure des piles
Pourquoi une pile ne dure-t-elle pas éternellement ? Une pile est le siège d'une transformation chimique. Elle s'arrête de fonctionner pour deux raisons principales :
- Épuisement d'un réactif : Soit l'électrode négative a été entièrement "consommée" (tout le métal s'est transformé en ions), soit tous les ions de la solution du compartiment positif ont été réduits en métal.
- Désamorçage du pont salin : Si le pont salin sèche ou si sa concentration en ions devient trop faible, il ne peut plus assurer la neutralité électrique et la pile s'arrête, même s'il reste des réactifs.
Le Saviez-Vous ?
Vous pouvez fabriquer une pile simple avec un citron ! En plantant une lame de zinc (un clou galvanisé) et une lame de cuivre (un fil électrique dénudé) dans un citron, l'acide citrique du fruit joue le rôle de la solution et du pont salin. La tension est faible, mais suffisante pour allumer une petite LED.
Foire Aux Questions (FAQ)
Quelle est la différence entre une pile et un accumulateur (batterie) ?
Une pile "classique" (dite primaire) n'est pas rechargeable : la réaction chimique est irréversible. Une fois les réactifs épuisés, elle est usée. Un accumulateur (ou pile secondaire), comme les batteries de nos téléphones, est conçu pour que la réaction chimique soit réversible. En lui appliquant un courant électrique, on peut "remonter la pente" et reformer les réactifs de départ pour pouvoir la réutiliser.
Pourquoi y a-t-il différentes tensions de piles (1,5 V, 9 V...) ?
La tension d'une pile dépend de la nature des métaux utilisés. Chaque couple de métaux a un "potentiel" différent. Pour obtenir des tensions plus élevées, comme pour une pile de 9 V, on assemble en réalité plusieurs petites piles de 1,5 V en série à l'intérieur du même boîtier.
Quiz Final : Testez vos connaissances
1. Dans une pile, le pôle négatif est l'électrode où se produit :
2. Si on enlève le pont salin d'une pile en fonctionnement :
Glossaire
- Pile Électrochimique
- Dispositif qui convertit l'énergie d'une réaction chimique spontanée en énergie électrique.
- Électrode
- Conducteur (généralement un métal) qui plonge dans une solution et où se produit une réaction d'oxydation ou de réduction.
- Anode
- Électrode où se produit l'oxydation (perte d'électrons). Dans une pile, c'est le pôle négatif.
- Cathode
- Électrode où se produit la réduction (gain d'électrons). Dans une pile, c'est le pôle positif.
- Pont Salin
- Jonction contenant des ions qui relie les deux compartiments d'une pile. Il permet la circulation des ions pour maintenir la neutralité électrique des solutions et fermer le circuit.
