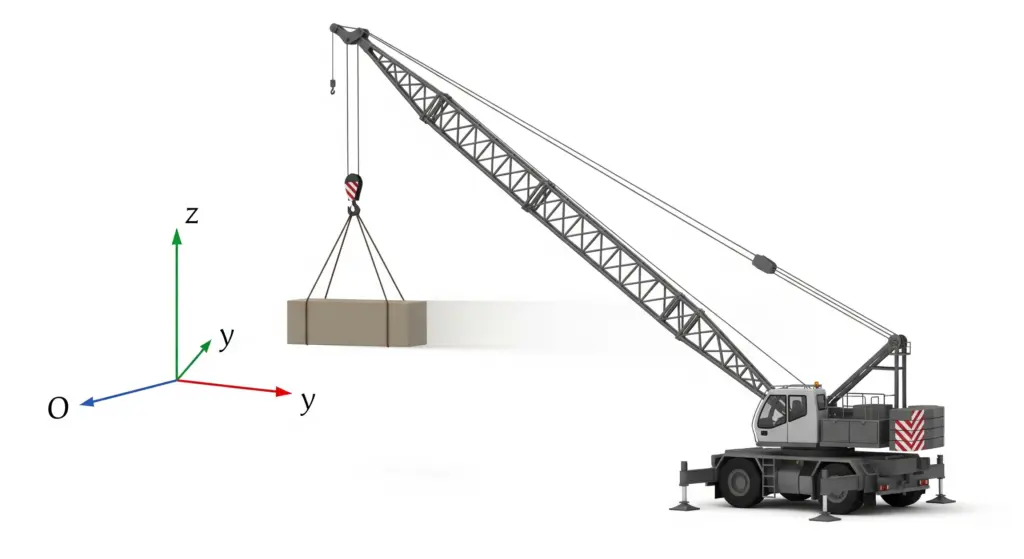

Étude d’une Flèche de Grue en Mouvement
🏗️ Contexte de l'Étude : Intervention d'Urgence
« Poste de contrôle à stagiaire ingénieur, j'ai besoin d'une vérification immédiate sur la Grue Alpha. »
Le talkie-walkie grésille à votre ceinture. Vous levez les yeux vers le ciel. À plus de 80 mètres au-dessus du vaste chantier d'un nouvel éco-quartier, la gigantesque grue à tour entame une manœuvre délicate.
Sa flèche monumentale en treillis d'acier pivote majestueusement autour de son axe central. Elle achemine un lourd bloc de béton vers le sommet de l'édifice.
🚨 L'Enjeu de Sécurité
Afin de garantir la protection absolue des cordistes travaillant dans le vide, tout effet de balancier ou de force centrifuge excessive doit être évité. Le chef de chantier vous tend une copie froissée du manuel constructeur ainsi qu'un abaque de sécurité réglementaire. Il vous confie une mission de cinématique cruciale.
Votre cible d'étude : le point le plus éloigné et le plus rapide de la machine, c'est-à-dire l'extrémité de la flèche (le point M).
En tant que futur ingénieur, votre plan d'action se décompose en trois étapes :
- Analyser une documentation technique réelle et une norme de sécurité.
- Trier les données pertinentes face aux informations superflues.
- Exploiter les lois de la cinématique pour vérifier que la vitesse ne dépasse pas le seuil critique autorisé.
Le système de pilotage électronique de la grue est enclenché. On considérera donc que le moteur assure une vitesse de rotation parfaitement constante durant toute la durée de la manœuvre.
Attention : toutes ces informations ne sont pas utiles pour votre modélisation spatiale et temporelle !
-
- 🏗️ Type d'engin : Grue à tour à montage automatisé (GMA)
- 📏 Hauteur sous crochet : \( H = 82{,}0 \text{ m} \)
- ⚖️ Capacité de levage maximale : \( m_{\text{max}} = 6{,}0 \text{ t} \)
- 🎯 Portée utile de la flèche (rayon balayé) : \( R = 45{,}0 \text{ m} \)
- ⏬ Vitesse de levage (treuil principal) : \( 1{,}5 \text{ m/s} \)
- 🌬️ Vitesse limite de vent en service : \( v_{\text{vent}} = 72 \text{ km/h} \)
- ⏱️ Moteur de giration (rotation) : Calibré pour une rotation complète (\( 360^{\circ} \)) en exactement \( \Delta t = 2{,}00 \text{ min} \).
Ce tableau de la norme européenne fixe la vitesse linéaire maximale autorisée en bout de flèche, selon la portée (longueur) de la grue, afin d'éviter la rupture des matériaux sous l'effet de la force centrifuge.
| Catégorie | Portée utile de la flèche (\( R \)) | Vitesse limite en bout de flèche (\( v_{\text{max}} \)) |
|---|---|---|
| Grue Courte | De \( 20 \text{ m} \) à \( 35 \text{ m} \) | \( 8{,}5 \text{ km/h} \) |
| Grue Moyenne | De \( 36 \text{ m} \) à \( 55 \text{ m} \) | \( 10{,}0 \text{ km/h} \) |
| Grue Longue | De \( 56 \text{ m} \) à \( 75 \text{ m} \) | \( 12{,}5 \text{ km/h} \) |
| Grue Très Longue | Supérieure à \( 75 \text{ m} \) | Étude spécifique requise |
3. Travail Demandé
Question 1 : Tri de l'information et Modélisation spatiale
Pour que votre rapport soit validé, extrayez d'abord du Document 1 uniquement les valeurs numériques (et leurs unités) strictement nécessaires à l'étude cinématique du point M.
Définissez le référentiel adapté à votre observation depuis le sol. En justifiant votre réponse, qualifiez la nature géométrique de la trajectoire décrite par le point M.
Question 2 : Rythme de manœuvre (Période et Fréquence)
À partir de vos données triées, identifiez la période \( T \) du mouvement de la grue en unités du Système International (S.I.).
Déduisez-en par le calcul sa fréquence \( f \) de rotation. Précisez l'unité légale avec soin.
Question 3 : Contrôle réglementaire de la vitesse
Calculez la distance \( d \) parcourue par le point M lors d'une rotation complète.
Déduisez-en la vitesse \( v \) du point M, exprimée en \( \text{m/s} \). Convertissez ensuite ce résultat en \( \text{km/h} \).
Conclusion de l'ingénieur : En justifiant votre lecture du Document 2 (abaque), déterminez le seuil de sécurité de la Grue Alpha. La machine respecte-t-elle cette norme en effectuant sa manœuvre ?
Question 4 (Synthèse) : Cartographie du vecteur vitesse
🎯 DÉFI : À partir de votre analyse précédente (trajectoire et valeur de la vitesse), donnez les caractéristiques exhaustives (direction, sens et norme) du vecteur vitesse \( \vec{v} \) au point M à un instant donné.
En tant qu'expert, expliquez brièvement comment évoluerait la représentation graphique de ce vecteur si le grutier décidait soudainement de doubler la cadence de rotation.
Étude d’une Flèche de Grue en Mouvement
🎯 Objectif Technique
L'objectif est d'isoler les données cinématiques essentielles de la Grue Alpha. Cette extraction rigoureuse permet de définir un modèle spatial fiable (référentiel et trajectoire) pour mener à bien l'analyse de sécurité.
Le bruit des engins de terrassement résonne en contrebas. Face à la densité de la fiche technique, ma mission est claire :
- Filtrer le "bruit" documentaire.
- Sélectionner uniquement ce qui décrit la rotation horizontale de la flèche.
- Ignorer les données inutiles pour mon modèle géométrique.
- Le Référentiel : C'est le solide de référence (l'observateur) par rapport auquel on étudie un mouvement.
- La Trajectoire : C'est la courbe géométrique dessinée par les positions successives du point étudié dans ce référentiel précis.
Pour valider mon rapport, je dois d'abord poser des fondations physiques inébranlables.
- 🌍 Modèle du Référentiel Terrestre : Ce repère correspond au sol fixe du chantier ou à toute structure ancrée dans la croûte terrestre.
- ⭕ Modèle de la Trajectoire Circulaire : Une trajectoire est circulaire si le point mobile se maintient à une distance constante d'un axe central fixe.
Justification rigoureuse du tri documentaire :
✅ Les données conservées :
- Portée utile de la flèche : \( R = 45{,}0 \text{ m} \).
Source : Document 1 (Ligne 4). Définit la taille géométrique de la trajectoire. - Durée d'une rotation complète : \( \Delta t = 2{,}00 \text{ min} \).
Source : Document 1 (Ligne 7). Donne le rythme du mouvement.
❌ Les données rejetées :
- La hauteur sous crochet (\( H = 82{,}0 \text{ m} \)).
- La vitesse du treuil de levage.
Raison : Elles n'influencent absolument pas la forme de la rotation horizontale.
Posez-vous toujours cette question fondamentale : "D'où est-ce que j'observe la scène ?".
Si j'étais assis dans la cabine du grutier en pleine giration, le point M serait parfaitement immobile devant moi ! Le choix du référentiel change tout.
⚙️ Exécution de la Note de Calculs
🛤️ Raisonnement Pas-à-Pas (Plan d'action) :
- Identifier la position de l'observateur pour fixer le référentiel.
- Observer l'évolution de la distance entre le point étudié et l'axe de rotation.
- Déduire la forme géométrique globale dans l'espace.
Remarque Pédagogique : Le choix du référentiel détermine la forme mathématique du mouvement. Un mauvais choix initial complique toute la suite de votre raisonnement.
1. Le choix du référentielL'étude vise à protéger les ouvriers au sol. L'observateur est donc fixe sur le chantier. Le repère le plus pertinent est le référentiel terrestre.
2. La nature de la trajectoireVu du sol, le pylône de la grue est un axe vertical fixe. L'extrémité M se déplace en maintenant une distance rigoureusement constante (\( R = 45{,}0 \text{ m} \)) par rapport à cet axe.
[INTERPRÉTATION OBLIGATOIRE] : La trajectoire du point M est donc un cercle parfait de rayon \( 45{,}0 \text{ m} \), centré sur l'axe du pylône.
Ce modèle de giration cylindrique est le standard absolu en génie civil et en travaux publics. Il permet de couvrir un maximum de surface de chantier avec un minimum de déplacement de la structure porteuse.
Le piège serait d'étudier le mouvement du bloc de béton pendant qu'il monte et que la grue tourne. La trajectoire deviendrait une spirale ascendante (hélice). Restez concentré sur l'extrémité M horizontale !
❓ Question Fréquente
Si le vent se lève, la trajectoire reste-t-elle circulaire ? En théorie, oui. En réalité, un vent latéral violent provoquerait une très légère flexion de l'acier. Cependant, cette déformation élastique reste négligeable pour notre modèle cinématique de base.
🎯 Objectif Technique
L'objectif est de quantifier le rythme du moteur de la grue. Nous allons déterminer sa période temporelle légale, puis en déduire la fréquence de balayage par une stricte manipulation algébrique.
Le temps chronométré pour un tour correspond à la période.
- Le constructeur me donne \( \Delta t = 2{,}00 \text{ min} \).
- Les normes d'ingénierie exigent le Système International.
- Je dois impérativement poser l'équation de conversion de temps avant d'attaquer la fréquence.
- La période \( T \) (en secondes) est la durée d'un cycle complet.
- La fréquence \( f \) (en hertz) quantifie le nombre de cycles répétés en une seule seconde.
Pour trouver la fréquence, on calcule le quotient de l'unité (un cycle complet) par le temps mis pour réaliser ce cycle.
Formule de la fréquence :Anatomie de la formule :
- \( f \) : La fréquence de rotation, en Hertz (\( \text{Hz} \)).
- \( 1 \) : Constante mathématique représentant "un cycle complet".
- \( T \) : La période du mouvement, en secondes (\( \text{s} \)).
Justification des paramètres utilisés :
- ⏱️ Temps pour une rotation complète : \( \Delta t = 2{,}00 \text{ min} \).
Source : Extrait du Document 1, validé en Question 1. Ce paramètre correspond à la définition physique de notre période \( T \).
Règle d'or de l'ingénieur : on ne divise jamais par des minutes pour obtenir une fréquence en Hertz. La conversion en secondes (\( \text{s} \)) est un prérequis absolu !
⚙️ Exécution de la Note de Calculs
🛤️ Raisonnement Pas-à-Pas (Plan d'action) :
- Démontrer algébriquement la conversion du temps brut en unités S.I. (\( \text{s} \)).
- Exécuter l'Application Numérique (A.N.) pour obtenir la période.
- Utiliser la formule inverse pour calculer la fréquence.
Pourquoi le fait-on ? Le Hertz équivaut à \( \text{s}^{-1} \). Posons la loi de conversion de base : \( 1 \text{ min} = 60 \text{ s} \). L'équation littérale devient :
Je remplace les variables littérales par les valeurs du constructeur :
Remarque Pédagogique : Observez que la valeur finale conserve les 3 chiffres significatifs de la donnée initiale (\( 2{,}00 \)). Écrivez toujours l'unité à la fin de la ligne !
3. Calcul de la fréquence de rotationPourquoi le fait-on ? Pour évaluer la vélocité cyclique de la machine. J'applique l'équation inverse :
[INTERPRÉTATION OBLIGATOIRE] : Le moteur effectue une rotation complète en \( 120 \text{ s} \). Cela donne une fréquence infinitésimale de \( 8{,}33 \times 10^{-3} \text{ Hz} \).
Une fréquence inférieure à un centième de Hertz confirme que la manœuvre est extrêmement lente. C'est une obligation mécanique : accélérer la rotation imposerait des couples de torsion destructeurs sur le pylône en acier.
Le piège d'inattention classique est de calculer la division à l'envers : \( f = 1 / 2 = 0{,}5 \text{ Hz} \). Cela signifierait qu'une flèche de plusieurs tonnes fait un demi-tour chaque seconde. La grue s'arracherait instantanément de ses fondations !
❓ Question Fréquente
Puis-je consigner la valeur en "tr/min" dans mon rapport ? Dans le langage industriel des chefs de chantier, oui (la grue tourne à \( 0{,}5 \text{ tr/min} \)). Mais dans une note de calculs de physique stricte, l'unité légale (\( \text{Hz} \)) est exigée.
🎯 Objectif Technique
L'objectif est d'évaluer la vélocité linéaire en fusionnant algébriquement les formules géométriques et cinématiques. Le résultat sera ensuite confronté à la norme européenne pour valider la sécurité.
Plutôt que de calculer la distance, puis la vitesse en deux étapes (et risquer des erreurs d'arrondis), je vais opter pour une approche professionnelle :
- Manipuler l'algèbre pour créer une formule littérale unique.
- Calculer la vitesse en unités fondamentales S.I.
- Convertir le résultat de manière transparente pour scruter l'abaque en \( \text{km/h} \).
La vitesse moyenne \( v \) est le quotient de la distance \( d \) par le temps \( T \). Sur un mouvement circulaire, la distance \( d \) parcourue en un tour complet correspond tout simplement au périmètre.
Décomposons nos outils mathématiques de départ dans deux blocs distincts.
Circonférence de la trajectoire :Anatomie de la formule :
- \( d \) : Distance d'une révolution (\( \text{m} \)).
- \( 2 \times \pi \) : Constante géométrique universelle de l'angle complet.
- \( R \) : Rayon ou portée de la flèche (\( \text{m} \)).
Anatomie de la formule :
- \( v \) : Vitesse linéaire moyenne (\( \text{m/s} \)).
- \( d \) : Distance parcourue (\( \text{m} \)).
- \( T \) : Période temporelle du mouvement (\( \text{s} \)).
Justification des paramètres utilisés :
- 📏 Portée utile (Rayon) : \( R = 45{,}0 \text{ m} \) (Extrait du Document 1).
- ⏱️ Période de rotation : \( T = 120 \text{ s} \) (Calculée en Question 2).
Raisonnez en lettres jusqu'au bout ! C'est ce qu'on appelle "l'expression littérale". Ne remplacez par des chiffres que sur la toute dernière ligne de votre copie.
⚙️ Exécution de la Note de Calculs
🛤️ Raisonnement Pas-à-Pas (Plan d'action) :
- Démontrer la formule finale de la vitesse en fusionnant géométrie et cinématique.
- Exécuter l'Application Numérique (A.N.) pour obtenir la vitesse en \( \text{m/s} \).
- Démontrer le facteur de conversion pour passer en \( \text{km/h} \).
- Auditer la valeur vis-à-vis de l'abaque de sécurité.
Pourquoi le fait-on ? Fusionner les équations garantit une précision maximale. J'injecte l'équation du périmètre directement dans le numérateur de la vitesse :
L'équation étant pure, je substitue les lettres par les valeurs sourcées :
Remarque Pédagogique : Conservez volontairement plus de décimales (\( 2{,}356... \)) à cette étape. On n'arrondit jamais le milieu d'un calcul, uniquement le résultat final !
3. Transparence de la conversion de vitesse (m/s vers km/h)Pourquoi le fait-on ? Le Document 2 est statué en \( \text{km/h} \). Démonstration du coefficient : parcourir \( 1 \text{ m} \) en \( 1 \text{ s} \), c'est parcourir \( 3600 \text{ m} \) en une heure (\( 3600 \text{ s} \)), soit exactement \( 3{,}6 \text{ km/h} \). L'expression est :
Appliquons à notre valeur exacte (non arrondie) :
[INTERPRÉTATION OBLIGATOIRE] : La pointe de la flèche file à \( 8{,}48 \text{ km/h} \). Selon le Document 2, pour \( R = 45{,}0 \text{ m} \) (Grue Moyenne), la limite est de \( 10{,}0 \text{ km/h} \). La sécurité est donc formellement validée.
L'ingénieur rend son verdict : *"Poste de contrôle, vitesse en bout de flèche à 8,48 km/h. La valeur respecte le seuil critique. Audit validé pour poursuite."*
Le piège absolu est d'arrondir la distance à \( 283 \text{ m} \), puis de faire \( 283 / 120 = 2{,}35 \), puis \( 2{,}35 \times 3{,}6 = 8{,}46 \text{ km/h} \). À cause des arrondis sauvages, vous perdez la justesse scientifique ! La formule littérale fusionnée vous protège de cela.
❓ Question Fréquente
Comment un point fixe peut-il aller à \( 8{,}5 \text{ km/h} \) alors que le centre ne bouge pas ? C'est la beauté de la vitesse angulaire. Le point M, situé tout au bout, a un périmètre immense à parcourir dans le même temps. Il doit donc "courir" beaucoup plus vite que les points proches de l'axe !
🎯 Objectif Technique
L'objectif est de modéliser géométriquement la cinématique à travers le vecteur vitesse, et d'anticiper l'impact d'une modification des paramètres par le grutier.
Le vecteur traduit l'énergie cinétique dans l'espace. Je dois :
- Définir la direction et le sens exacts du mouvement à l'aide d'une flèche mathématique.
- Analyser l'impact du paramètre "période" sur la longueur de cette flèche.
Le vecteur vitesse \( \vec{v} \) condense quatre informations capitales :
- Le point d'application (la position étudiée).
- La direction (la droite d'échappatoire).
- Le sens (l'orientation de la progression).
- La norme (la valeur chiffrée de la vitesse).
Définissons algébriquement et géométriquement notre vecteur.
Loi cinématique du mouvement circulaire :En tout point d'un cercle, la droite tangente est rigoureusement perpendiculaire au rayon.
Anatomie de la loi :
- \( \vec{v} \) : Le vecteur vitesse instantanée.
- \( \perp \) : Symbole d'orthogonalité (angle droit à \( 90^{\circ} \)).
- \( \text{Rayon (OM)} \) : L'axe de la flèche en acier de la grue.
En reprenant notre équation littérale fusionnée :
On constate mathématiquement que la norme de la vitesse est inversement proportionnelle à la période temporelle \( T \).
Justification du modèle final :
- ⭕ Géométrie : Circulaire Uniforme (Déduit en Question 1).
- 🔄 Sens de giration : Horaire (Extrait du Schéma 2).
- 💨 Norme de la vitesse : \( v = 2{,}36 \text{ m/s} \) (Calculé en Question 3).
Pour dessiner le vecteur sur un croquis de devoir :
1. Tracez le bras de la grue.
2. Placez votre équerre au point M.
3. Tracez une perpendiculaire dirigée vers l'avant !
⚙️ Calcul et Interprétation
🛤️ Raisonnement Pas-à-Pas (Plan d'action) :
- Lister les quatre attributs fondamentaux du vecteur instantané.
- Traduire le défi (doubler la cadence) en langage mathématique sur la variable \( T \).
- Démontrer algébriquement l'impact sur la norme \( \| \vec{v} \| \).
À l'instant d'observation, le vecteur se modélise ainsi :
- Point d'application : Point M (extrémité de la flèche).
- Direction : Tangente à la trajectoire (orthogonale à la structure métallique).
- Sens : Horaire (accompagnant le mouvement naturel).
- Norme : \( \| \vec{v} \| = 2{,}36 \text{ m/s} \).
Remarque Pédagogique : N'oubliez pas les doubles barres \( \| \| \) pour désigner la norme d'un vecteur. Cela prouve votre maîtrise du formalisme mathématique rigoureux.
2 et 3. Démonstration du Défi (Analyse d'impact)Si le grutier double la cadence, la durée de son tour (la période \( T \)) est mathématiquement divisée par 2.
Démontrons l'impact algébrique sur la nouvelle vitesse \( v' \) :
Conclusion Critique : La démonstration algébrique est formelle : diviser la période par deux entraîne un doublement exact de la vitesse instantanée (\( \approx 17 \text{ km/h} \)).
Visuellement, ma flèche vectorielle serait deux fois plus longue. La grue exploserait la limite réglementaire de 70%, provoquant une rupture critique de l'acier.
La démonstration prouve l'importance vitale des régulateurs électroniques sur ces machines de génie civil. La force centrifuge augmentant au carré de la vitesse, le moindre dépassement normatif peut s'avérer destructeur pour l'ouvrage.
Le pire contresens serait de déclarer sur une copie que "le vecteur vitesse est constant". C'est FAUX. Seule la norme est constante. Puisque la flèche change sans cesse de direction en tournant, le vecteur lui-même change en permanence dans l'espace.
❓ Question Fréquente
À quoi sert physiquement ce vecteur sur un chantier ? Si l'extrémité venait à se détacher, elle ne tomberait pas bêtement tout droit. Elle serait projetée violemment dans les airs, en ligne droite, en suivant exactement la direction et le sens dictés par notre vecteur tangent !
