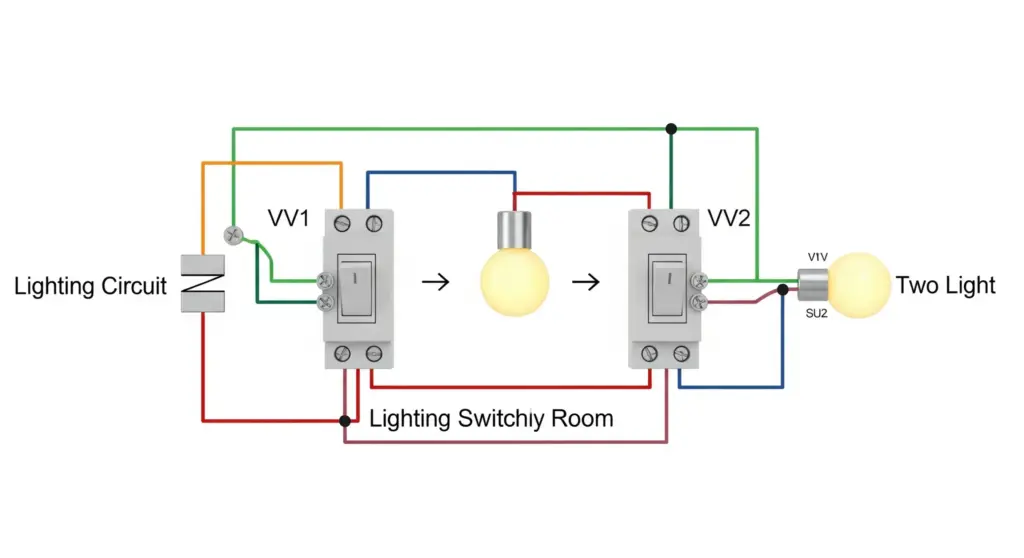

Configuration des Interrupteurs pour l’Éclairage
📝 Contexte de l'Étude
Objet : 🚨 [URGENT] Blocage chantier "Les Embruns" - Visite client J-1 !
De : Alice M. (Architecte d'intérieur)
À : Pôle Bureau d'Études Électriques (Votre service)
Bonjour l'équipe,
C'est l'urgence absolue sur le chantier de la Villa "Les Embruns". L'artisan électricien refuse catégoriquement de débuter le tirage des câbles sans une note de calcul validée par notre bureau d'études.
⏱️ Le problème majeur :
Monsieur Dumont, le propriétaire du chantier, effectue une visite de contrôle inopinée demain matin à 8h00. Il est particulièrement intransigeant concernant le confort visuel et la gestion de son circuit d'éclairage intérieur.
Voici ses exigences techniques incontournables :
- 🚪 Couloir central : Il souhaite impérativement pouvoir allumer et éteindre la lumière depuis trois accès distincts (l'entrée principale, la cuisine et le départ de l'escalier).
- 🛋️ Salon de réception : Il exige de pouvoir piloter deux ambiances lumineuses totalement séparées (un grand lustre majestueux et des appliques murales tamisées) depuis une seule et unique plaque murale située à l'entrée de la pièce.
Le temps presse ! Nous devons impérativement valider l'architecture des commandes, le bilan de puissance total et le calibre des disjoncteurs avant la fin de la journée.
Pour vous aider dans cette tâche, je vous transfère le relevé complet des récepteurs fourni par le grossiste ainsi qu'un extrait de la documentation normative.
⚠️ Attention : Le grossiste a regroupé tous les équipements du projet dans son devis global. À vous d'effectuer un tri rigoureux de l'information pour isoler uniquement ce qui concerne notre circuit d'éclairage intérieur. Merci pour votre réactivité sans faille !
Vous devez analyser les documents bruts et en extraire les données pertinentes. Votre objectif final est de concevoir les configurations d'appareillages optimisées, de réaliser le bilan de puissance exact du circuit d'éclairage et de dimensionner l'organe de protection adéquat.
Message de votre Chef de Projet : "Ne perdez surtout pas de temps avec le calcul des chutes de tension en ligne pour ce dossier. Les distances de câblage étant très courtes, nous les négligerons exceptionnellement pour sortir les plans à temps."
Pour mener à bien cette étude, nous recensons les caractéristiques des composants du devis fournisseur, les signaux d'entrée Enedis et les réglementations électriques de la norme NF C 15-100.
📚 Normes et Règlements de Conception
- 📖 Réglementation principale : Norme NF C 15-100 (édition en vigueur).
- 📋 Extrait du tableau 771.314.2.1 de la NF C 15-100 (Abaque de protection) :
- Section \( 1.5 \text{ mm}^2 \) : Disjoncteur max \( 16 \text{ A} \) (Circuit d'éclairage ou socles commandés, 8 points lumineux max).
- Section \( 2.5 \text{ mm}^2 \) : Disjoncteur max \( 20 \text{ A} \) (Prises de courant standard, 12 socles max).
- Section \( 6.0 \text{ mm}^2 \) : Disjoncteur max \( 32 \text{ A} \) (Plaque de cuisson ou circuit spécialisé).
- 💡 Règle de décompte d'éclairage (NF C 15-100) : Dans le cas de spots ou de bandeaux lumineux, on compte 1 point d'utilisation par tranche de \( 300 \text{ VA} \) dans une même pièce.
🧩 COMPOSANTS ET MATÉRIELS (Extrait devis)
-
Réf. A203 - Spots encastrés LED (Zone : Couloir)
- Quantité : 6
- Puissance unitaire : \( P_{\text{spot}} = \mathbf{8} \text{ W} \)
- Flux lumineux : \( 800 \text{ lm} \) à \( 4000 \text{ K} \)
- Facteur de puissance : \( \cos(\varphi) = \mathbf{0.9} \)
-
Réf. L880 - Lustre central "Versailles" (Zone : Salon A)
- Quantité : 1
- Puissance totale : \( P_{\text{lustre}} = \mathbf{60} \text{ W} \)
- Contrainte : Poids \( 18 \text{ kg} \) (Nécessite une boîte d'encastrement DCL)
- Facteur de puissance : \( \cos(\varphi) = \mathbf{1.0} \) (résistif)
-
Réf. W12 - Appliques murales LED (Zone : Salon B)
- Quantité : 4
- Puissance unitaire : \( P_{\text{applique}} = \mathbf{12} \text{ W} \)
- Protection : IP20
- Facteur de puissance : \( \cos(\varphi) = \mathbf{0.9} \)
-
Réf. P400 - Prise de courant renforcée (Zone : Extérieur)
- Quantité : 1
- Équipement prévu : Nettoyeur haute pression \( 2200 \text{ W} \)
- Protection : IP55
⚡ ALIMENTATION ET CÂBLAGE
-
Réseau de distribution (Enedis monophasé)
- Tension efficace : \( U_{\text{efficace}} = \mathbf{230} \text{ V} \)
- Fréquence : \( f = \mathbf{50} \text{ Hz} \)
-
Infrastructure de l'artisan
- Câblage prévu : Conducteurs en cuivre, section transversale \( S = \mathbf{1.5} \text{ mm}^2 \)
3. Méthodologie d'Analyse & Travail Demandé
Afin d'assurer un fonctionnement sûr, optimal et conforme aux standards électriques avant la visite, nous procédons selon les étapes méthodiques détaillées ci-dessous.
Question 1 : Bilan de Puissance et Courant Appelé
Après avoir rigoureusement trié les informations du fournisseur pour isoler le matériel appartenant au circuit d'éclairage intérieur, calculez la puissance active totale appelée si le client allume toutes ses lampes simultanément. Déduisez-en ensuite le courant nominal total traversant la ligne d'éclairage. Pour simplifier, vous considérerez un facteur de puissance global moyen de \( 0.95 \).
Question 2 : Choix des Appareillages de Commande
Afin de rassurer l'artisan et de valider définitivement la commande, identifiez et justifiez le type d'appareillage électrique (interrupteur simple, va-et-vient, télérupteur, double allumage, etc.) strictement nécessaire. Vous devez traiter précisément et séparément : 1) Le cas complexe du couloir (nécessitant 3 accès). 2) Le cas du salon (nécessitant 1 seul accès pour piloter 2 ambiances distinctes).
Question 3 : Dimensionnement de la Protection Normative
En vous appuyant scrupuleusement sur l'extrait de la norme NF C 15-100 fourni dans votre dossier technique, déterminez le calibre exact du disjoncteur divisionnaire à installer sur le tableau électrique principal pour protéger ce circuit. Vérifiez ensuite techniquement que ce disjoncteur ne déclenchera pas de manière intempestive en régime nominal, en utilisant le résultat de courant obtenu à la Question 1, et que le nombre maximum de points d'utilisation est respecté.
Question 4 (Finale) : Étude du Régime de Défaut
🚨 SCÉNARIO DE DÉFAUT : Le chantier se précipite. Lors du raccordement trop hâtif d'une applique dans le salon, l'artisan pince accidentellement un câble : le conducteur de phase entre en contact direct avec le fil de neutre. La résistance de ce défaut franc est estimée à \( R_{\text{defaut}} = \mathbf{0.5} \ \Omega \).
👉 Travail demandé : Calculez le courant de court-circuit présumé lors de la remise sous tension. Le disjoncteur divisionnaire que vous avez sélectionné à la question précédente (possédant un pouvoir de coupure de \( \mathbf{3000} \text{ A} \)) pourra-t-il sauver l'installation en interrompant ce courant en toute sécurité ?
Configuration des Interrupteurs pour l’Éclairage
🎯 Objectif Technique
L'objectif prioritaire est d'évaluer la consommation énergétique maximale du circuit d'éclairage intérieur de la villa. Nous devons déterminer précisément la puissance totale et le courant appelé sur la ligne. Cette étape est cruciale pour rassurer l'artisan électricien et dimensionner correctement l'installation avant la visite de contrôle du client.
C'est l'urgence sur le chantier, et le grossiste a fourni un devis volontairement confus. Notre première mission d'analyse est d'isoler les équipements pertinents. Le devis inclut notamment une prise renforcée (2200 W) destinée au nettoyeur haute pression du jardin. Cet équipement appartient à un circuit de puissance spécialisé. Il faut donc l'exclure impérativement de notre bilan d'éclairage intérieur.
En courant alternatif monophasé, la puissance active totale consommée par une installation est la somme arithmétique des puissances actives de chaque récepteur. Le courant efficace appelé sur la ligne se calcule ensuite en divisant cette puissance totale par la tension du réseau et le facteur de puissance global.
Le calcul s'opère en deux temps distincts. Nous sommons d'abord les puissances actives de chaque zone pour connaître la charge globale.
1️⃣ Puissance Active Totale :La puissance totale est la somme stricte des puissances individuelles des différentes zones d'éclairage.
- \( P_{\text{totale}} \) : Puissance active totale appelée par le circuit, exprimée en Watts (W).
- \( \sum \) : Opérateur mathématique désignant la somme arithmétique.
- \( P_{\text{zone}} \) : Puissance active d'un groupe de luminaires spécifique.
L'intensité s'obtient en divisant la puissance active par la tension efficace et le facteur de puissance.
- \( I_{\text{ligne}} \) : Courant nominal efficace traversant le câble, exprimé en Ampères (A).
- \( P_{\text{totale}} \) : La puissance active totale calculée précédemment (W).
- \( U_{\text{efficace}} \) : Tension efficace fournie par le réseau électrique (V).
- \( \cos(\varphi)_{\text{moyen}} \) : Facteur de puissance global estimé de l'installation (grandeur sans unité).
Lecture du tableau des récepteurs (Extrait du devis fournisseur trié) :
- 💡 Zone 1 (Couloir) : Spots LED encastrés ➔ 6 unités \(\times\) 8 W = 48 W.
- ✨ Zone 2 (Salon A) : Lustre "Versailles" ➔ 1 unité \(\times\) 60 W = 60 W.
- 🏮 Zone 3 (Salon B) : Appliques LED ➔ 4 unités \(\times\) 12 W = 48 W.
- 🏭 Tension Réseau : \( U_{\text{efficace}} = \mathbf{230} \text{ V} \) (Standard de distribution Enedis).
- 📉 Facteur de Puissance : \( \cos(\varphi) = \mathbf{0.95} \) (Moyenne de sécurité imposée par le Bureau d'Études).
Pour éviter les erreurs de calculatrice liées aux parenthèses sous la pression du chantier, évaluez toujours le dénominateur en premier (la puissance apparente en VA). Effectuez la division finale seulement après avoir noté ce résultat intermédiaire sur votre brouillon.
⚙️ Exécution de la Note de Calculs
Pour garantir la justesse absolue de notre résultat, voici le raisonnement pas-à-pas : recensement énergétique, vérification dimensionnelle, puis conversion en grandeur électrique exploitable.
Transparence Dimensionnelle : Les grandeurs d'entrée sont la puissance active en Watts (W) et la tension en Volts (V). Le facteur de puissance est adimensionnel. L'analyse dimensionnelle confirme que le rapport \( \frac{\text{W}}{\text{V}} = \text{A} \). Aucune conversion d'unité préalable n'est requise.
Étape 1 : Recensement et sommation des charges activesNous devons connaître l'empreinte énergétique globale de la pièce en additionnant rigoureusement la puissance de chaque point d'éclairage retenu.
🎓 Remarque Pédagogique : Observez la faiblesse de ce résultat. Avant l'ère de la LED, un seul lustre pouvait consommer \( 300 \text{ W} \). Aujourd'hui, l'ensemble d'une grande pièce de réception dépasse à peine \( 150 \text{ W} \) !
Étape 2 : Détermination du courant efficace totalLes disjoncteurs et câbles sont calibrés en Ampères et non en Watts. Nous devons donc convertir la puissance active en intensité en intégrant les caractéristiques du réseau alternatif.
🎓 Remarque Pédagogique : La présence du \( \cos(\varphi) \) au dénominateur augmente légèrement le courant appelé par rapport à un calcul purement résistif. C'est ce courant réel qui va faire chauffer les câbles, d'où l'importance de ne jamais l'omettre !
[INTERPRÉTATION OBLIGATOIRE] : Le circuit d'éclairage intérieur tire un courant très faible (inférieur à 1 Ampère), ce qui prouve l'excellente efficacité énergétique de cette installation moderne à LED.
Le résultat est excellent pour la sécurité du chantier. La consommation électrique de l'éclairage est dérisoire. Les conducteurs en cuivre de \( 1.5 \text{ mm}^2 \) ne subiront quasiment aucun échauffement thermique lors de leur utilisation.
L'erreur fatale dans l'urgence serait d'inclure la prise extérieure de \( 2200 \text{ W} \) dans ce bilan. Cela ferait grimper le courant à plus de \( 10 \text{ A} \), créant la panique et faussant totalement la philosophie de dimensionnement de notre circuit d'éclairage.
❓ Question Fréquente
Pourquoi utiliser un cosinus phi moyen de 0.95 au lieu de 1 ?
Bien que le lustre soit purement résistif (ampoules classiques), les alimentations électroniques (drivers) des lampes LED dégradent toujours légèrement le facteur de puissance du réseau. Prendre une moyenne de \( 0.95 \) est une précaution de conception pour garantir une marge de sécurité pertinente sur la charge des câbles.
🎯 Objectif Technique
L'objectif est d'identifier les modules de commande exacts que l'artisan doit déballer ce matin pour respecter l'ergonomie exigée par le client. Nous devons résoudre deux problématiques spatiales : 1) Le Couloir : 3 points d'accès distincts. 2) Le Salon : 2 zones lumineuses gérées depuis 1 seule plaque.
Nous devons rationaliser le câblage pour faire gagner du temps à l'électricien. Pour le couloir, un câblage en "va-et-vient" classique avec un permutateur au milieu serait un cauchemar à tirer dans les gaines. Il faut imposer une technologie électromécanique déportée au tableau. Pour le salon, il s'agit d'optimiser l'espace mural pour ne pas dégrader la décoration intérieure.
Dès qu'un client exige plus de deux points d'allumage pour un même volume, la norme recommande d'abandonner le circuit "va-et-vient". La solution professionnelle incontournable est l'usage d'un télérupteur installé dans le tableau électrique. Il sera piloté par de simples boutons-poussoirs muraux qui envoient une courte impulsion de commande.
Cette étape ne demande pas de mathématiques complexes, mais une logique stricte pour débloquer la situation sur le chantier.
1️⃣ Règle du Couloir (Accès > 2) :La commande de puissance se fait obligatoirement par impulsions sur un relais bistable centralisé.
2️⃣ Règle du Salon (Circuits = 2, Accès = 1) :La commande nécessite un actionneur double occupant un seul boîtier d'encastrement standard.
Justification documentaire extraite du cahier des charges de l'architecte :
- 🚪 Contrainte Couloir : 3 accès distincts et éloignés imposés.
- 🛋️ Contrainte Salon : 2 ambiances lumineuses pilotables depuis 1 seule plaque murale à l'entrée.
Le télérupteur se câble directement dans le tableau électrique de répartition. Cela libère un volume précieux dans les boîtes d'encastrement murales et évite à l'artisan de s'emmêler les pinceaux avec de multiples fils navettes complexes.
⚙️ Exécution de la Note de Calculs
Il n'y a pas de calcul numérique ici, mais une résolution logique pas-à-pas. Notre mission est de traduire un besoin ergonomique en une liste de matériel physique normé.
Étape 1 : Architecture de commande du CouloirLe système doit centraliser trois ordres d'allumage géographiquement distincts. La commutation directe de la puissance dans les murs est proscrite pour des raisons de simplicité.
🎓 Remarque Pédagogique : Un bon ingénieur optimise la mise en œuvre de ses plans. Imposer un télérupteur permet à l'électricien de câbler tous les boutons en parallèle avec seulement deux fils (la phase et le retour bouton), ce qui simplifie radicalement le tirage dans les gaines.
Étape 2 : Architecture de commande du SalonLe système doit gérer deux lignes de phase indépendantes (lustre et appliques) depuis un point centralisé sans multiplier les boîtes d'encastrement murales.
[INTERPRÉTATION OBLIGATOIRE] : Les choix technologiques retenus répondent parfaitement au standing ergonomique exigé par le client tout en garantissant un câblage standardisé et sécurisé pour l'artisan.
L'architecture validée est extrêmement robuste. En séparant physiquement le circuit de puissance (le télérupteur) du circuit de commande (les boutons-poussoirs) pour le long couloir, on limite considérablement les interférences électromagnétiques et on augmente la durée de vie des mécanismes muraux.
L'erreur de débutant serait de commander des interrupteurs va-et-vient pour le couloir au lieu de boutons-poussoirs. S'ils sont associés à un télérupteur, ils resteront fermés : la bobine du télérupteur restera sous tension continue et finira par fondre et déclencher un début d'incendie !
❓ Question Fréquente
L'artisan demande s'il peut installer un variateur de lumière sur l'interrupteur double du salon ?
Oui, c'est techniquement possible en commandant un "éco-variateur double" (format 1 poste). Il faudra cependant s'assurer impérativement que les sources lumineuses livrées (lustre et appliques) sont estampillées "dimmables" (à intensité variable), sinon elles clignoteront ou grilleront.
🎯 Objectif Technique
L'objectif est de choisir le calibre maximal du disjoncteur divisionnaire pour sécuriser la ligne. Nous devons également prouver formellement à l'inspecteur que l'installation respecte le décompte matériel normatif exigé par la NF C 15-100.
Nous devons rassurer le client sur deux fronts distincts : 1) La protection thermique du câble en cuivre qui parcourt sa villa. 2) La conformité architecturale (le décompte des points lumineux). Si l'on dépasse le quota autorisé, l'installation sera recalée lors de la délivrance du certificat de conformité (Consuel).
Le disjoncteur divisionnaire est le garde du corps exclusif du câble. Il le protège contre la fusion due aux surcharges lentes. La norme stipule qu'un circuit d'éclairage câblé en \( 1.5 \text{ mm}^2 \) est strictement limité à 8 points d'utilisation. Cependant, la norme autorise à regrouper les petits luminaires (comme nos spots) en calculant leur Puissance Apparente (VA).
Le dimensionnement nécessite une conversion d'unité stricte, une équation pour le décompte légal, puis une inéquation de validation de sécurité thermique.
1️⃣ Conversion des Puissances :On convertit la puissance active en puissance apparente pour respecter la grandeur imposée par le tableau normatif.
- \( S_{\text{apparente}} \) : Puissance Apparente, grandeur dimensionnante exprimée en Volt-Ampères (VA).
- \( P_{\text{active}} \) : Puissance nominale du luminaire, exprimée en Watts (W).
- \( \cos(\varphi) \) : Facteur de puissance du récepteur.
La norme autorise à compter un seul point d'utilisation par tranche de \( 300 \text{ VA} \) commandée.
- \( N_{\text{points}} \) : Le nombre de points d'utilisation au sens normatif (nombre entier).
- \( \lceil \dots \rceil \) : Fonction mathématique plafond ("arrondi à l'entier supérieur").
- \( 300 \) : Seuil réglementaire de division exigé par la norme (\text{VA}).
Le calibre du disjoncteur doit encadrer le courant de fonctionnement normal et la limite de chauffe du câble.
Justification documentaire des paramètres utilisés :
- 📏 Calibre Max (\( 16 \text{ A} \)) et Quota (8 points) : Extrait du Tableau 771.314.2.1 de la norme NF C 15-100.
- 🔌 Section de fil (\( 1.5 \text{ mm}^2 \)) : Donnée du câblage prévu par l'artisan.
- ⚡ Courant nominal (\( 0.714 \text{ A} \)) : Résultat exact validé à la Question 1.
- 📦 Données Fournisseur : Spots (\( 48 \text{ W}, \cos\varphi = 0.9 \)), Lustre (\( 60 \text{ W}, \cos\varphi = 1.0 \)), Appliques (\( 48 \text{ W}, \cos\varphi = 0.9 \)).
Ne confondez jamais "luminaire physique" et "point d'utilisation normatif". Un rail complet de 6 spots LED compte pour un seul et unique point normatif tant que la somme de ses puissances apparentes ne dépasse pas le seuil de \( 300 \text{ VA} \).
⚙️ Exécution de la Note de Calculs
Voici notre raisonnement pas-à-pas. Nous ne ferons aucune conversion "magique" en cours de route. La loi impose le Volt-Ampère (VA), nous allons donc rigoureusement convertir nos données avant de lancer le décompte légal.
Étape 1 : Transparence et Conversion des Unités (W ➔ VA)On convertit la puissance de chaque groupe de luminaires en puissance apparente (\text{VA}) pour respecter le référentiel.
🎓 Remarque Pédagogique : Si nous avions divisé directement les Watts par \( 300 \text{ VA} \), l'analyse dimensionnelle aurait été fausse. Cette étape garantit une conformité parfaite face à un organisme d'audit.
Étape 2 : Validation légale du nombre de points d'utilisationOn divise la puissance apparente de chaque groupe par le seuil normatif, puis on arrondit à l'entier supérieur.
🎓 Remarque Pédagogique : L'opérateur "arrondi supérieur" est vital. Si un groupe de spots consommait \( 310 \text{ VA} \), le calcul donnerait \( 1.033 \). On ne peut pas avoir "0.03 point" dans une installation. On arrondirait donc immédiatement à 2 points normatifs.
Étape 3 : Sélection thermique du DisjoncteurOn doit vérifier la double inéquation pour garantir que le disjoncteur laissera passer le courant normal sans broncher, tout en restant sous la limite fatale d'échauffement du câble lue dans la table.
[INTERPRÉTATION OBLIGATOIRE] : Le circuit comporte officiellement 3 points normatifs (sur 8 autorisés). L'inéquation de courant est valide. Le disjoncteur divisionnaire de 16 A est donc légalement validé pour protéger l'installation au tableau de répartition.
Le client peut être rassuré quant à l'avenir. L'installation est extrêmement évolutive. Le disjoncteur de \( 16 \text{ A} \) offre une énorme réserve de puissance (plus de \( 3000 \text{ VA} \) disponibles) si Monsieur Dumont décide d'ajouter des éclairages supplémentaires l'année prochaine.
Si vous comptez naïvement l'ensemble des ampoules ("6 spots + 1 lustre + 4 appliques = 11 luminaires physiques"), vous conclurez faussement que le circuit est hors norme (11 > 8). Vous forceriez alors l'artisan à tirer une ligne supplémentaire et à multiplier le coût du matériel pour le client !
❓ Question Fréquente
Puis-je installer un disjoncteur de 20 A pour être sûr que ça ne saute jamais ?
Interdiction stricte ! La NF C 15-100 limite la protection à \( 16 \text{ A} \) pour un fil de section \( 1.5 \text{ mm}^2 \). Si une surcharge sévère survient avec un disjoncteur de \( 20 \text{ A} \), le câble en cuivre fondra et provoquera un incendie dans les cloisons bien avant que le disjoncteur ne réagisse.
🎯 Objectif Technique
L'objectif est de vérifier que le disjoncteur de 16 A que nous venons de prescrire survivra à un accident grave et soudain sans être détruit par l'énergie explosive du défaut électrique.
C'est le pire scénario possible. Dans sa précipitation, l'artisan visse le lustre et pince le conducteur de phase et le fil de neutre sous la même vis métallique. À la remise sous tension, le courant n'est plus freiné par la résistance des ampoules. Il va grimper en flèche, uniquement freiné par la très faible résistance du fil de cuivre. C'est ce défaut franc qu'il faut absolument chiffrer.
Lors d'un défaut d'isolement franc, l'intensité grimpe brutalement en suivant la Loi d'Ohm fondamentale. L'appareillage de protection installé dans le tableau doit posséder un Pouvoir de Coupure (PdC) mécaniquement supérieur à ce pic d'intensité foudroyant pour être capable "d'étouffer" l'arc électrique qui va se créer dans ses mâchoires.
Il s'agit d'évaluer l'intensité de crête maximale du court-circuit, puis de vérifier l'inéquation de sécurité absolue du composant.
1️⃣ Formule de la Contrainte Agissante :Le courant de court-circuit dépend de la tension nominale du réseau et de la très faible résistance de l'arc fautif.
- \( I_{\text{cc}} \) : Intensité de court-circuit présumée (\text{A}). C'est le pic de courant violent créé par le défaut.
- \( U_{\text{efficace}} \) : Tension du réseau au point de livraison (\( 230 \text{ V} \)).
- \( R_{\text{defaut}} \) : Résistance ohmique totale de la boucle de défaut (\(\Omega\)). Elle inclut les câbles et le point de contact métallique accidentel.
Le pouvoir de coupure du disjoncteur doit impérativement être supérieur ou égal au courant de court-circuit présumé pour garantir l'extinction sécurisée de l'étincelle.
- \( P_{\text{dC}} \) : Pouvoir de coupure du disjoncteur (\text{A}). C'est la limite physique de résistance du boîtier plastique et des contacts, certifiée par le fabricant.
- \( I_{\text{cc}} \) : Le pic de courant destructeur calculé à l'étape précédente.
Justification documentaire des paramètres utilisés :
- ⚡ Tension Réseau (\( 230 \text{ V} \)) : Norme réseau ENEDIS au point de livraison.
- 🔌 Résistance du défaut (\( 0.5 \ \Omega \)) : Hypothèse de calcul standardisée par le Bureau d'Études pour évaluer le pire scénario (donnée de l'énoncé).
- 🛡️ Pouvoir de coupure (\( 3000 \text{ A} \)) : Fiche technique constructeur du disjoncteur de \( 16 \text{ A} \) sélectionné à la question précédente.
Si lors du calcul, le pouvoir de coupure s'avérait insuffisant (ce qui arrive près des gros transformateurs industriels), il ne faut surtout pas changer le calibre nominal de \( 16 \text{ A} \). Il faut exiger un disjoncteur doté d'un meilleur châssis mécanique (ex: passer sur une gamme de \( 4500 \text{ A} \) ou \( 6000 \text{ A} \)).
⚙️ Exécution de la Note de Calculs
Notre raisonnement pas-à-pas vise à évaluer ce cas extrême en toute transparence. Si le disjoncteur se soude sur lui-même à cause de la chaleur de l'arc, le courant continuera de circuler et la maison prendra feu.
Transparence Dimensionnelle : Les grandeurs d'entrée sont la tension en Volts (V) et la résistance en Ohms (\(\Omega\)). L'analyse dimensionnelle fondamentale de la Loi d'Ohm confirme que le rapport \( \frac{\text{V}}{\Omega} = \text{A} \). La conversion est directe et sans facteur multiplicateur caché.
Étape 1 : Détermination de la crête de courant du défautOn applique la Loi d'Ohm directement aux bornes du point de contact accidentel, en considérant que les ampoules ont été virtuellement "effacées" du circuit.
🎓 Remarque Pédagogique : Remarquez la différence fondamentale d'application de la Loi d'Ohm ! À la Question 1, le courant était freiné et dicté par la charge (les lampes). Ici, la lampe est court-circuitée. Le courant n'est dicté que par les minuscules imperfections des fils de cuivre, d'où sa montée vertigineuse à près de 500 Ampères !
Étape 2 : Validation mécanique de la protectionOn confronte cette contrainte extrême aux limites d'absorption mécanique de l'arc du disjoncteur.
[INTERPRÉTATION OBLIGATOIRE] : L'inéquation est parfaitement vérifiée (\( 3000 \text{ A} \geq 460 \text{ A} \)), la Sécurité de l'installation est Assurée. Le disjoncteur subira un impact violent de 460 Ampères, mais sa chambre de coupure étouffera l'arc magnétique instantanément.
Le pire a été évité. Le courant de court-circuit colossal de \( 460 \text{ A} \) va déclencher la bobine magnétique du disjoncteur en une fraction de milliseconde. La ligne est immédiatement mise hors tension, protégeant l'artisan de l'électrisation mortelle et la villa d'un départ d'incendie avant la venue du propriétaire.
Les débutants croient souvent qu'un disjoncteur "calibré à \( 16 \text{ A} \)" va exploser s'il est traversé par \( 460 \text{ A} \). Il faut comprendre qu'un disjoncteur possède deux fonctions de sécurité indépendantes : 1) Le calibre thermique (\( 16 \text{ A} \)) qui gère la chauffe lente via la déformation d'un bilame métallique. 2) Le pouvoir de coupure magnétique (\( 3000 \text{ A} \)) qui gère la guillotine mécanique ultra-rapide via une bobine de cuivre lors d'une rupture exceptionnelle.
❓ Question Fréquente
D'où sort cette valeur de 0.5 ohm pour le défaut dans la vraie vie ?
C'est une valeur empirique (dite "de bout de ligne") très couramment utilisée en ingénierie résidentielle. Elle englobe la résistance totale de la boucle de défaut : la résistance du long câble de cuivre depuis le transformateur du quartier jusqu'à la villa, additionnée à la résistance de contact de l'étincelle créée par le mauvais geste de l'artisan.
