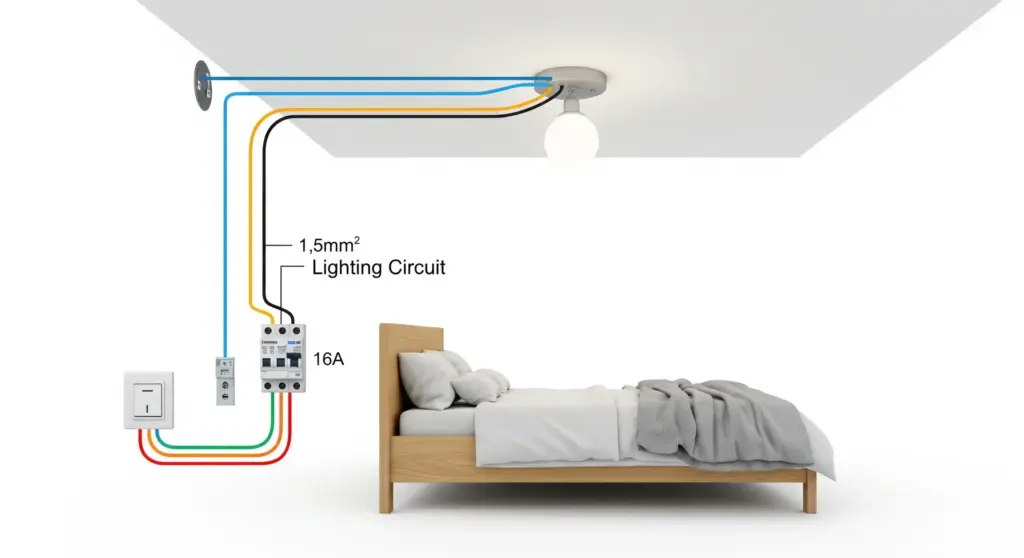

Circuit d’Éclairage Simple Allumage
Bonjour l'équipe ! ⚡ Nous sommes sur la dernière ligne droite du chantier de rénovation du pavillon de la famille Martin. Le plaquiste doit refermer les cloisons du salon dès demain matin. Nous avons un besoin vital de votre expertise technique pour valider l'installation électrique avant le plaquage !
- 📧 Expéditeur : Mme Dubois, Architecte d'Intérieur.
- ⏰ L'urgence : Le plaquiste commence demain, il faut valider les sections de câbles sous les faux-plafonds maintenant.
- 🎯 L'attente : Dimensionner et protéger le circuit d'éclairage du salon en toute sécurité et en stricte conformité.
📝 Contexte de l'Étude & Enjeux
🌟 Le Contexte : La mission se déroule dans un pavillon résidentiel en cours de rénovation totale. La pièce principale, un vaste salon de 25 m², nécessite un éclairage moderne et performant. Le choix s'est porté sur l'installation de trois spots LED encastrés au plafond, commandés par un interrupteur simple allumage situé à l'entrée de la pièce. L'enjeu principal est de garantir une installation pérenne et strictement conforme à la norme NF C 15-100. 🚀
Pour avancer sereinement, voici les éléments fondamentaux que vous devez avoir à l'esprit. Gardez un œil attentif sur ces critères déterminants :
- 🏢Enjeu Principal :Création d'un circuit d'éclairage avec 3 points lumineux commandés simultanément par un point d'allumage.
- 💡Environnement :Volume sec (salon), passage des câbles en encastré (gaines ICTA) dans les cloisons et faux-plafond.
- 🎯L'objectif final :Vérifier que les conducteurs ne surchaufferont pas et que le disjoncteur protégera efficacement contre les courts-circuits et surcharges.
- 💡L'astuce de l'ingénieur :N'hésitez pas à faire de petits croquis ! Faire le schéma unifilaire aide à bien comprendre le passage des câbles. 🖍️
Votre travail consiste à dimensionner l'appareillage modulaire dans le tableau de répartition et à choisir les bons câbles. Il ne faut laisser aucune place au hasard lorsqu'on parle de sécurité électrique ! 👨🔌
- ⚡ Le grand défi : Calculer le courant d'emploi total de la ligne d'éclairage avec précision.
- 💡 Votre rôle : Déterminer la section minimale des conducteurs et choisir le calibre du disjoncteur adapté.
- ✅Bilan des puissances détaillé et calcul précis du courant absorbé par l'ensemble des luminaires.
- ✅Dimensionnement complet (section de phase/neutre/terre en mm²) et choix argumenté de la protection modulaire au tableau.
Un appel du client vient de changer la donne ! 📞 Il faut anticiper une petite évolution de l'installation pour éviter de tout recâbler plus tard.
- 😱 Le problème inattendu : Le client souhaite potentiellement ajouter 2 spots supplémentaires l'année prochaine.
- ⚡ Conséquence immédiate : Il faut s'assurer que notre dimensionnement d'aujourd'hui laisse une marge suffisante pour cette future extension sans déclencher le disjoncteur.
L'installation s'effectuera sur le réseau basse tension classique. Les caractéristiques de la ligne et des composants sont fournies ci-dessous.
📚 Formulaire & Aide-Mémoire (À consulter en cas de besoin)
Retrouvez ici les formules principales pour cet exercice. Ne les apprenez pas par cœur, comprenez comment les appliquer !
- Loi d'Ohm\( \text{U} = \text{R} \cdot \text{I} \)
- Puissance Active (Monophasé)\( \text{P} = \text{U} \cdot \text{I} \cdot \cos(\varphi) \)
⚡ PROPRIÉTÉS DU SYSTÈME / DES MATÉRIAUX
| Symbole | Description | Valeur | Unité |
|---|---|---|---|
| \( \text{U}_{\text{res}} \) | Tension efficace du réseau 📜 NF EN 50160 | 230 | V |
| \( \text{f} \) | Fréquence du réseau | 50 | Hz |
- Nombre de foyers lumineux : \( \text{N}_{\text{spots}} = \mathbf{3} \text{ unités} \)
⬇️ CONTRAINTES, SOLLICITATIONS ET ACTIONS
| Symbole | Description | Valeur | Unité |
|---|---|---|---|
| \( \text{P}_{\text{spot}} \) | Puissance unitaire d'un spot LED | 12 | W |
| \( \cos(\varphi) \) | Facteur de puissance de l'alimentation LED | 0.90 | - |
- Ajout de spots prévu : \( \text{N}_{\text{futur}} = \mathbf{2} \text{ unités supplémentaires} \)
📊 Extraits de Normes & Abaques (Documents Annexes)
Servez-vous des documents ci-dessous pour extraire les coefficients nécessaires à votre dimensionnement.
📌 Extrait NF C 15-100 (Tableau type)| Classe / Catégorie | Valeur / Exigence Normative |
|---|---|
| Calibre disjoncteur max (Circuit Éclairage) | 16 A |
| Section minimale Cuivre (Circuit Éclairage) | 1,5 mm² |
Un circuit d'éclairage peut comporter au maximum 8 points d'utilisation protégés par un disjoncteur divisionnaire de 16 A maximum, câblé avec une section de 1,5 mm² minimum.
Note : Dans le cas de spots ou de bandeaux lumineux, on compte 1 point d'utilisation par tranche de 300 VA dans la même pièce.
3. Méthodologie de Résolution & Travail Demandé
Afin d'assurer un dimensionnement sécuritaire et conforme aux standards, nous procédons selon les étapes méthodiques détaillées ci-dessous.
Question 1 : Bilan des puissances
💡 Besoin d'un indice ? (Niveau 1)
Pensez à multiplier la puissance d'un seul spot par le nombre total de spots présents sur le schéma architectural.
🔑 Toujours bloqué ? (Indice Niveau 2)
La formule est simplement : \( \text{P}_{\text{totale}} = \text{N}_{\text{spots}} \cdot \text{P}_{\text{spot}} \).
Question 2 : Calcul du courant d'emploi
💡 Besoin d'un indice ? (Niveau 1)
Utilisez la formule de la puissance \( \text{P} = \text{U} \cdot \text{I} \cdot \cos(\varphi) \) et isolez mathématiquement \( \text{I} \).
🔑 Toujours bloqué ? (Indice Niveau 2)
Le courant d'emploi se calcule par : \( \text{I}_{\text{b}} = \frac{\text{P}_{\text{totale}}}{\text{U}_{\text{res}} \cdot \cos(\varphi)} \).
Question 3 : Choix de la protection et de la section
💡 Besoin d'un indice ? (Niveau 1)
Regardez attentivement le tableau "Extrait NF C 15-100" fourni dans la section 2 (Données Techniques).
🔑 Toujours bloqué ? (Indice Niveau 2)
Pour un circuit d'éclairage classique, la section standard imposée est souvent la plus petite autorisée en installation fixe, et la protection est plafonnée à 16 A.
Question 4 (Finale) : Vérification de l'extension future
💡 Besoin d'un indice ? (Niveau 1)
Le nouveau nombre de spots sera de \( 3 + 2 = 5 \) spots. Lisez attentivement la "Règle des points d'éclairage" dans les données annexes.
🔑 Toujours bloqué ? (Indice Niveau 2)
Tant que le nombre de points est \( \le 8 \) et que la puissance totale ne fait pas sauter le calibre de 16 A, l'extension est validée !
Sas de Préparation
Avant de consulter la correction détaillée, assurez-vous d'avoir pris le temps de chercher. La vraie progression se trouve dans la réflexion, pas dans la lecture passive !
Circuit d’Éclairage Simple Allumage
Avant de sortir les grandes équations, prenons le temps d'observer physiquement le circuit demandé pour ce salon. Il est indispensable de consolider nos bases de calcul.
- 🔎 Observation : Le circuit alimente actuellement 3 spots LED branchés en dérivation (parallèle) commandés par un unique interrupteur.
- 🤔 Analyse du risque : Une erreur sur ce bilan initial va fausser le calcul du courant et potentiellement mettre en défaut tout le dimensionnement du câble.
- ✅ Choix stratégique : Appliquer le théorème de Boucherot simplifié (additivité directe des puissances actives en courant alternatif).
- 💡 Alternative : Faire une mesure au wattmètre une fois installé, mais nous sommes ici en phase de conception préalable.
- 🎯 Objectif visé : Obtenir la charge active totale exigée par les luminaires pour préparer la seconde étape.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( \text{N}_{\text{spots}} \) = 3 unités(Nombre de foyers lumineux actuels)
- 🔸\( \text{P}_{\text{spot}} \) = 12 W(Puissance active unitaire d'un spot LED)
En régime alternatif, les puissances actives se somment de manière algébrique simple. C'est le principe fondamental pour réaliser le bilan de puissance d'une installation électrique.
Pour calculer la puissance totale d'un ensemble de récepteurs strictement identiques, nous utilisons la multiplication.
Somme des puissances unitaires :Détermination de la puissance globale d'un groupement de récepteurs en parallèle.
C'est la méthode de calcul la plus rapide et la plus fiable lorsque le cahier des charges impose l'installation de modèles de luminaires identiques.
Posons mathématiquement la loi d'additivité appliquée à notre circuit d'éclairage comportant plusieurs foyers identiques :
- \( \text{P}_{\text{totale}} \) : Puissance active totale appelée par le circuit, unité : W
- \( \text{N}_{\text{spots}} \) : Nombre de spots lumineux installés, unité : sans unité
- \( \text{P}_{\text{spot}} \) : Puissance active consommée par un unique spot, unité : W
"Beaucoup d'étudiants font l'erreur de confondre la puissance inscrite sur la boîte d'une ampoule avec la charge totale d'une pièce."
- L'erreur : Dimensionner le circuit entier en ne prenant que \( \text{P} = 12 \text{ W} \) comme référence.
- La bonne méthode : Compter méticuleusement chaque symbole de luminaire sur le plan de l'architecte.
- L'astuce de pro : Prenez l'habitude de surligner les luminaires au marqueur fluo au fur et à mesure que vous les comptez sur le plan de repérage.
- Le moyen mnémotechnique : "Un cercle sur le plan = Un multiplicateur dans le bilan."
- L'impact direct : Évite un sous-dimensionnement critique qui ferait sauter le disjoncteur au premier allumage du salon.
Exécution de la Note de Calculs
Nous avons toutes les informations en main, passons à l'évaluation chiffrée de notre bilan des puissances actives. 💡
1. Résolution NumériqueCalcul de la puissance totale du salonPourquoi fait-on ce calcul ? Il s'agit du point de départ obligatoire. Sans la puissance totale, il est impossible de connaître l'intensité, et sans intensité, aucun choix de câble n'est possible.
Nous allons extraire les données du cahier des charges et les injecter dans la formule d'additivité vue précédemment.
- ⚙️ Substitution : Injection de la valeur de 3 spots et de 12 W par spot.
- 💡 Piège évité : Nous veillons à ne pas compter les 2 spots futurs pour ce calcul initial (qui concerne l'installation telle qu'elle sera livrée demain).
- 📋 Hypothèse validée : On suppose que tous les spots seront allumés en même temps via le simple allumage (SA1).
- ⚙️ Vérification croisée : \( 3 \cdot 10 = 30 \), le résultat final sera donc très légèrement supérieur à 30 W.
- 🎯 Finalité : Valider le premier jalon du dimensionnement.
Procédons à l'application numérique directe en remplaçant les variables par leurs valeurs réelles :
Interprétons techniquement le résultat obtenu à la calculatrice.
- ✅ Ordre de grandeur : 36 W est une puissance extrêmement dérisoire pour un circuit domestique en 230 V. C'est l'un des immenses avantages de la technologie LED.
- ⚡ Impact sur la suite : Cette faible valeur indique intuitivement que le courant qui sera calculé à la question suivante sera lui aussi très faible.
- 🔍 Cohérence : Il y a encore quelques années, un seul spot halogène consommait 50 W. Un salon entier à 36 W est parfaitement logique et très performant sur le plan énergétique.
- ⚠️ Attention : Gardons en tête l'ajout potentiel futur évoqué par le client pour la dernière question de notre expertise.
💡 Remarque pédagogique : Ce premier calcul, bien que simple mathématiquement, conditionne l'exactitude de l'ensemble de votre étude. Ne le négligez jamais !
Grâce à ce calcul rapide, nous pouvons rassurer immédiatement le client et l'architecte concernant l'impact énergétique du nouveau salon. 💡
- ⚡ Conséquence pratique : La charge tirée sur le tableau électrique sera négligeable, ce qui écarte tout risque de surchauffe due à la puissance brute.
- 👨🔌 Action corrective : Aucune contrainte thermique particulière à signaler au plaquiste, l'isolation ne risque rien avec une si faible dissipation de chaleur au niveau des spots.
- 💰 Coût : Excellente nouvelle pour le client, la consommation de la pièce sera minime sur sa facture d'électricité.
L'éclairage LED a totalement bouleversé nos pratiques de dimensionnement résidentiel. Mais replongeons-nous un instant dans le passé pour comparer !
- 🔄 Modification : Et si l'on avait conservé l'ancienne technologie en installant 3 spots halogènes de 50 W à la place des LED ?
- 📈 Nouvel Impact : La nouvelle puissance de calcul grimperait instantanément à \( 3 \cdot 50 = 150 \text{ W} \).
- 💡 Conclusion : C'est plus de 4 fois supérieur à la solution que nous venons d'adopter !
- 💡 Bénéfice/Risque : La technologie LED permet de réduire drastiquement l'échauffement des câbles au-dessus des faux-plafonds, un gain inestimable pour la prévention des incendies domestiques.
Maintenant que le bilan de puissance est validé, il faut traduire cette énergie sous forme de courant électrique. C'est l'intensité qui fait fondre les câbles, pas la puissance !
- 🔎 Observation : La puissance totale est de 36 W et la tension du réseau d'Enedis est parfaitement stable à 230 V.
- 🤔 Analyse du risque : Ignorer la nature du récepteur (l'électronique des LED) conduirait à oublier le facteur de puissance, ce qui fausserait gravement le résultat à la baisse.
- ✅ Choix stratégique : Utiliser la formule complète de la puissance active en régime sinusoïdal monophasé, en isolant notre inconnue.
- 💡 Alternative : Négliger le \( \cos(\varphi) \) en le considérant égal à 1, mais cela serait une faute professionnelle grave en électrotechnique !
- 🎯 Objectif visé : Déterminer la valeur exacte de l'intensité \( \text{I}_{\text{b}} \) (courant d'emploi) pour pouvoir trancher sur le matériel physique à la prochaine étape.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( \text{P}_{\text{totale}} \) = 36 W(Valeur issue de la question précédente)
- 🔸\( \text{U}_{\text{res}} \) = 230 V(Tension nominale du réseau)
- 🔸\( \cos(\varphi) \) = 0.90 -(Facteur de puissance de l'électronique LED)
Le courant de votre maison n'est pas continu comme celui d'une batterie, il est alternatif sinusoïdal. Cela implique un déphasage naturel entre la tension et le courant lorsque l'on branche des composants électroniques ou magnétiques.
Pour calculer l'intensité, nous allons devoir manipuler mathématiquement la loi générale de la puissance en monophasé.
Loi de la puissance monophasée (Isolée pour le courant) :Relation fondamentale liant l'intensité au réseau et au récepteur.
C'est la seule équation physiquement valide pour un système de ce type raccordé sur le réseau d'Enedis.
À partir de l'équation source \( \text{P} = \text{U} \cdot \text{I} \cdot \cos(\varphi) \), nous isolons mathématiquement le courant \( \text{I}_{\text{b}} \) :
- \( \text{I}_{\text{b}} \) : Courant d'emploi circulant dans la ligne, unité : A (Ampère)
- \( \text{P}_{\text{totale}} \) : Puissance appelée calculée précédemment, unité : W (Watt)
- \( \text{U}_{\text{res}} \) : Tension efficace du réseau domestique, unité : V (Volt)
- \( \cos(\varphi) \) : Facteur de puissance, grandeur adimensionnelle, sans unité
"La plupart des jeunes techniciens appliquent la loi du courant continu ( \( \text{P} = \text{U} \cdot \text{I} \) ) sur des équipements de la maison en ignorant royalement le cos phi."
- L'erreur : Diviser directement 36 par 230 sans tenir compte du comportement inductif/capacitif des alimentations LED.
- La bonne méthode : Toujours intégrer le paramètre \( \cos(\varphi) \) au dénominateur lorsque l'on manipule de la puissance active en alternatif.
- L'astuce de pro : Même sur des vieux schémas qui ne donnent pas de cos phi, prenez toujours un \( \cos(\varphi) = 0.8 \) par précaution pour dimensionner les câbles LED.
- Le moyen mnémotechnique : "Dans les prises de la maison, le Cosinus est toujours dans l'équation."
- L'impact direct : Omettre le cosinus phi donne un courant mathématiquement plus petit que la réalité. Résultat : vous risquez de sous-dimensionner votre fil électrique !
Exécution de la Note de Calculs
La phase de réflexion est terminée, il est temps de faire parler les chiffres et d'évaluer la "dangerosité" de cette ligne. 💡
1. Résolution NumériqueCalcul de l'Intensité d'Emploi (\( \text{I}_{\text{b}} \))Pourquoi fait-on ce calcul ? Parce qu'un câble en cuivre ne supporte pas des Watts, il supporte des Ampères. Sans ce calcul, notre mission au tableau électrique est vouée à l'échec.
Nous substituons avec une grande attention nos valeurs numériques dans le modèle algébrique, en pensant bien aux parenthèses sur la calculatrice.
- ⚙️ Substitution : Injection minutieuse de 36 W au numérateur, et du produit \( 230 \cdot 0.90 \) au dénominateur.
- 💡 Piège évité : Attention aux erreurs de frappe sur la calculatrice. Sans parenthèses pour le dénominateur, l'opération sera faussée !
- 📋 Hypothèse validée : On valide que la tension de 230 V restera stable durant le fonctionnement de l'installation.
- ⚙️ Vérification croisée : Le produit \( 230 \cdot 0.90 \) donne 207. Diviser 36 par 207 devrait donner un résultat proche de 0.2 Ampère.
- 🎯 Finalité : Sortir un chiffre exploitable pour faire nos choix technologiques lors de l'étape suivante.
Remplaçons les données dans l'équation et exécutons le calcul :
Traduisons l'impact physique de ce résultat mathématique : 0.174 Ampère (soit 174 mA).
- ✅ Ordre de grandeur : C'est un courant extraordinairement faible ! Pour donner une idée, une simple bouilloire tire plus de 10 Ampères au démarrage.
- ⚡ Impact sur la suite : Étant donné cette valeur infime, la contrainte d'échauffement par effet Joule (\( \text{R} \cdot \text{I}^2 \)) dans les conducteurs est balayée.
- 🔍 Cohérence : Ce chiffre conforte notre observation initiale : l'éclairage de petites pièces avec des LED dernière génération impose des contraintes électriques ridicules sur les lignes.
- ⚠️ Attention : On garde quand même 3 décimales (0.174 A) pour être techniquement rigoureux sur la documentation du bureau d'études.
💡 Remarque pédagogique : Obtenir un très petit chiffre ne veut pas dire que l'on peut mettre n'importe quelle petite section de câble ! La mécanique du câble (sa solidité physique) impose des limites normatives dictées par la NF C 15-100.
Avec un ampérage aussi faible calculé, le stress redescend d'un cran pour les équipes de tirage de câbles ! 💡
- ⚡ Conséquence pratique : Il n'y aura strictement aucune chute de tension (chute de luminosité) au bout de la ligne, même si l'interrupteur est placé loin du tableau électrique.
- 👨🔌 Action corrective : Nous pouvons valider l'utilisation des gaines de petit diamètre (ICTA de 16) prévues initialement par l'architecte. La dissipation thermique sera nulle.
- 📅 Délai : Validation immédiate, le plaquiste ne prendra aucun retard demain matin !
L'intérêt d'un bureau d'études est de toujours anticiper le comportement de l'installation dans des scénarios dégradés. Jouons un peu avec le facteur de puissance !
- 🔄 Modification : Et si le client avait acheté des spots LED ultra "low-cost" sur internet, dotés de drivers électroniques catastrophiques, avec un \( \cos(\varphi) = 0.5 \) ?
- 📈 Nouvel Impact : Le nouveau courant serait : \( \text{I} = \frac{36}{230 \cdot 0.5} \approx 0.313 \text{ A} \).
- 💡 Conclusion : C'est mathématique : le courant doublerait presque pour produire pourtant exactement la même lumière dans la pièce !
- 💡 Bénéfice/Risque : Cela prouve que la qualité du matériel électronique influence directement le dimensionnement de toute l'installation électrique en amont. Ne jamais sous-estimer la valeur du \( \cos(\varphi) \) !
Avec un courant de seulement 0.174 A, un profane pourrait être tenté de câbler l'installation avec du fil téléphonique ! C'est ici que l'ingénieur doit imposer le respect du cadre normatif.
- 🔎 Observation : L'intensité nominale requise est infime par rapport à la capacité de transport des câbles standards du bâtiment.
- 🤔 Analyse du risque : Le risque ici n'est pas l'échauffement, mais la fragilité mécanique. Un câble trop fin risque de se casser pendant le tirage dans les cloisons ou au serrage dans les bornes.
- ✅ Choix stratégique : Se référer strictement au tableau de la norme NF C 15-100 pour garantir une conformité légale et une solidité à toute épreuve.
- 💡 Alternative : Mettre un câble de 2.5 mm², mais c'est un gâchis de cuivre, c'est plus cher, et très dur à brancher derrière de petits interrupteurs.
- 🎯 Objectif visé : Sélectionner les composants finaux (Disjoncteur et Bobine de fil) à commander chez le fournisseur.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( \text{I}_{\text{b}} \) = 0.174 A(Courant d'emploi calculé)
- 🔸\( \text{S}_{\text{min}} \) = 1.5 mm²(Exigence issue du tableau NF C 15-100)
- 🔸\( \text{I}_{\text{max}} \) = 16 A(Exigence issue du tableau NF C 15-100)
La norme NF C 15-100 est la "Bible" de l'électricien en France. Elle impose des gardes-fous qui vont bien au-delà de la simple physique électrique pour assurer une robustesse dans le temps.
Mathématisons les règles extraites du tableau normatif pour formaliser notre prise de décision.
Condition de section mécanique :Loi imposant l'épaisseur de cuivre minimum pour un circuit lumière.
Pour éviter que le cuivre ne s'étire et ne se rompe lors de l'installation par les artisans, créant des arcs électriques (risques d'incendie).
Posons la condition normative pour la section du conducteur en cuivre :
- \( \text{S}_{\text{cuivre}} \) : Section du fil de cuivre, unité : mm²
- \( 1.5 \) : Valeur plancher dictée par la NF C 15-100, unité : mm²
Loi d'encadrement pour le choix du calibre modulaire.
Le disjoncteur doit laisser passer le courant normal de l'ampoule, mais déclencher avant que le câble ne brûle en cas de défaut.
L'inéquation qui dicte notre choix pour le disjoncteur divisionnaire :
- \( \text{I}_{\text{b}} \) : Courant utile appelé par les LED, unité : A
- \( \text{I}_{\text{n}} \) : Calibre nominal du disjoncteur choisi, unité : A
- \( \text{I}_{\text{max}} \) : Plafond légal NF C 15-100 (ici 16 A), unité : A
"Une erreur récurrente chez les électriciens débutants est de croire que le calibre du disjoncteur doit être parfaitement collé à la consommation des ampoules."
- L'erreur : Essayer de trouver un disjoncteur de 0.5 A ou 1 A pour "mieux protéger" le circuit de 0.174 A.
- La bonne méthode : Choisir un calibre standard (comme 10 A ou 16 A) qui permet de protéger le câble de 1.5 mm² contre les courts-circuits violents.
- L'astuce de pro : En pratique aujourd'hui sur l'éclairage, beaucoup d'artisans posent des disjoncteurs 10 A au lieu des 16 A pour une meilleure sélectivité, bien que les deux soient justes normativement.
- Le moyen mnémotechnique : "1.5 carré pour briller, protégé par un 16 ampères maximum."
- L'impact direct : Simplifie drastiquement vos approvisionnements et vous évite de chercher des calibres introuvables.
Exécution de la Note de Calculs
Procédons aux choix finaux pour préparer le bon de commande du matériel électrique. 💡
1. Résolution NumériqueChoix du Câblage et de la ProtectionPourquoi fait-on ce calcul ? Pour valider formellement, par des relations mathématiques simples, que les composants standards du commerce répondent parfaitement au cahier des charges.
Nous appliquons les inéquations avec les valeurs identifiées à l'étape précédente.
- ⚙️ Substitution : On injecte \( \text{I}_{\text{b}} = 0.174 \text{ A} \) et \( \text{I}_{\text{max}} = 16 \text{ A} \).
- 💡 Piège évité : On s'assure que \( 16 \text{ A} \) est bien supérieur à \( 0.174 \text{ A} \), ce qui est le cas.
- 📋 Hypothèse validée : Le câble standard H07VU de \( 1.5 \text{ mm}^2 \) est validé.
- ⚙️ Vérification croisée : \( 0.174 \le 16 \le 16 \) est une proposition mathématiquement vraie.
- 🎯 Finalité : Clôturer la conception physique du circuit d'éclairage.
Validation pour la section du câble, en adoptant le minimum imposé par la norme :
Validation de l'encadrement pour le choix du disjoncteur (nous retenons le calibre plafond donné dans les données techniques) :
Vérifions la pertinence de nos choix matériels.
- ✅ Ordre de grandeur : Avec 1.5 mm² protégé par 16 A, l'installation est dans la configuration la plus classique et robuste de la norme française pour la lumière.
- ⚡ Impact sur la suite : Cette configuration offre une réserve de puissance énorme sur la ligne (environ 3600 W disponibles théoriquement pour 36 W utilisés).
- 🔍 Cohérence : Le matériel (disjoncteur modulaire courbe C 16 A et gaine ICTA 3G1.5) est disponible chez tous les fournisseurs à bas coût, car très standard.
- ⚠️ Attention : On se rend compte que l'installation sera capable de supporter largement les 2 spots supplémentaires de l'évolution future !
💡 Remarque pédagogique : Sur les chantiers modernes, il est devenu courant de réduire de soi-même le calibre à 10 A pour l'éclairage LED, mais le 16 A reste la valeur de référence légale imposée dans les questions d'examens traditionnels si l'on suit le tableau brut NF C 15-100.
Disjoncteur 16 A
Avec nos résultats clairement posés, la commande de matériel peut partir immédiatement ! 💡
- ⚡ Conséquence pratique : Les électriciens tireront des couronnes de 3G1.5, souples à manipuler et faciles à dénuder.
- 👨🔌 Action corrective : Indiquer au plaquiste de ne pas pincer les câbles avec l'ossature métallique : malgré le disjoncteur 16 A, la sécurité repose d'abord sur la bonne intégrité mécanique des fils de 1.5 mm².
- 💰 Coût : C'est la solution la plus économique du marché. Matériel ultra-standard = prix ultra-compétitifs.
- 🤝 Communication : Validation formelle transmise à l'architecte pour la poursuite du plaquage.
Faisons une erreur virtuelle et observons l'impact sur le terrain ! Et si nous avions surdimensionné la ligne sans réfléchir ?
- 🔄 Modification : Et si nous avions prescrit un câble de \( 2.5 \text{ mm}^2 \) et un disjoncteur de \( 20 \text{ A} \) par "peur" ?
- 📈 Nouvel Impact : Le cuivre de 2.5 mm² est presque deux fois plus épais et rigide. Il aurait été un calvaire à brancher dans les micro-bornes automatiques de notre petit interrupteur de salon.
- 💡 Conclusion : Protéger de l'éclairage en 20 A avec du 2.5 mm² est un cauchemar technique pour la pose et c'est une hérésie financière pour 3 misérables spots de 12 W.
- 💡 Bénéfice/Risque : "Le bon dimensionnement, c'est le juste dimensionnement". Plus gros n'est pas toujours synonyme de mieux en électricité !
Le client demande si l'ajout de 2 spots l'année prochaine l'obligera à faire des saignées dans son beau placo tout neuf pour retirer une nouvelle ligne. C'est à nous de garantir la flexibilité de notre design.
- 🔎 Observation : Le circuit actuel comporte 3 spots. L'extension en prévoit 2 supplémentaires, soit 5 spots au total.
- 🤔 Analyse du risque : Dépasser la capacité en courant du disjoncteur 16 A (peu probable), ou violer la règle normative stricte limitant le nombre de "points d'utilisation" sur un même circuit.
- ✅ Choix stratégique : Appliquer la méthode de décompte spécifique aux spots lumineux (règle des 300 VA) définie dans la NF C 15-100.
- 💡 Alternative : Tirer une gaine de réserve "au cas où", mais cela coûte cher et s'avère inutile si nos calculs prouvent que l'extension passe sur la ligne existante.
- 🎯 Objectif visé : Apporter une réponse technique irréfutable au client pour valider la pérennité de son installation électrique.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( \text{N}_{\text{total}} \) = 5 unités(3 spots actuels + 2 futurs)
- 🔸\( \text{P}_{\text{spot}} \) = 12 W(Puissance unitaire maintenue)
- 🔸Limite NF C 15-100 = 8 points max(Par circuit lumière en 1.5 mm²)
La réglementation électrique a su s'adapter à l'évolution fulgurante de la technologie LED en modifiant sa méthode de comptage, souvent méconnue du grand public.
Pour savoir combien de "points" normatifs notre salon consommera, nous devons d'abord déterminer sa puissance apparente totale.
Calcul de la puissance apparente (S) :Le VA (Volt-Ampère) est l'unité utilisée par la norme au lieu du Watt pour englober le comportement de l'électronique.
Parce que la limite de 300 est exprimée en VA dans la norme, nous devons convertir nos Watts (puissance active) en VA (puissance apparente).
Écrivons la formule de la puissance apparente totale future de notre salon :
- \( \text{S}_{\text{futur}} \) : Puissance apparente avec les 5 spots, unité : VA (Volt-Ampère)
- \( \text{N}_{\text{total}} \) : Nombre total de spots (5), unité : sans unité
- \( \text{P}_{\text{spot}} \) : Puissance d'un spot (12W), unité : W
- \( \cos(\varphi) \) : Facteur de puissance, grandeur adimensionnelle, sans unité
On transforme les VA en nombre de points d'utilisation.
Pour confronter notre conception à la limite dure des "8 points" imposée par le Consuel.
Nous divisons l'empreinte en VA par le quota de 300 fixé par le législateur :
- \( \text{Nombre}_{\text{points}} \) : Points comptabilisés par le Consuel, unité : Pt
- \( \text{S}_{\text{futur}} \) : Puissance apparente totale, unité : VA
- \( 300 \) : Constante de la norme NF C 15-100, unité : VA
"Une personne non avertie compterait bêtement les 5 spots avec son doigt, noterait '5 points', et paniquerait en imaginant qu'il ne reste que 3 places disponibles sur le disjoncteur."
- L'erreur : Assimiler 1 spot physique LED = 1 point normatif.
- La bonne méthode : Toujours sommer la puissance des spots d'une même pièce et appliquer le diviseur de 300 VA.
- L'astuce de pro : Si un client demande un "ciel étoilé" avec 20 mini-spots LED de 5 W, ne tirez pas 3 lignes distinctes ! Utilisez cette règle magique des 300 VA pour tout regrouper intelligemment.
- Le moyen mnémotechnique : "Les petits spots font les grands paquets (de 300)."
- L'impact direct : Permet de rassurer le client sur la faisabilité de ses travaux futurs sans surcoût.
Exécution de la Note de Calculs
Effectuons l'ultime vérification pour valider définitivement le projet. 💡
1. Résolution NumériqueVérification normative de l'extensionPourquoi fait-on ce calcul ? Pour certifier avec une rigueur absolue que la ligne 1.5 mm² et le disjoncteur 16 A pourront accueillir l'extension sans broncher l'an prochain.
Nous allons d'abord calculer la puissance apparente pour 5 spots, puis en déduire le nombre de points normatifs pour le comparer à la limite de 8.
- ⚙️ Substitution : On remplace \( \text{N}_{\text{total}} \) par 5 et \( \text{P}_{\text{spot}} \) par 12 W.
- 💡 Piège évité : Ne pas oublier de diviser par le cosinus phi de 0.90 !
- 📋 Hypothèse validée : On suppose que les 2 futurs spots seront du même modèle (12 W) que les actuels.
- ⚙️ Vérification croisée : \( 5 \cdot 12 = 60 \text{ W} \). Les VA seront très légèrement au-dessus (autour de 66).
- 🎯 Finalité : Tirer la conclusion finale de notre expertise technique.
Calculons d'abord l'empreinte apparente de l'installation étendue à 5 luminaires :
Transformons maintenant cette valeur en "points normatifs" :
0.22 tranche entamée, qu'est-ce que cela signifie ?
- ✅ Ordre de grandeur : Toute fraction entamée compte pour 1. Donc 0.22 équivaut à 1 point d'utilisation complet aux yeux de la norme.
- ⚡ Impact sur la suite : Notre circuit avec 5 spots ne comptera que pour 1 seul et unique point sur les 8 que le disjoncteur 16 A est autorisé à gérer !
- 🔍 Cohérence : Ce résultat est formidablement sécurisant. Le courant absorbé (environ 0.29 A) restera une broutille pour le câble de 1.5 mm².
- ⚠️ Attention : On a réussi la mission avec brio. Le client a une marge immense.
💡 Remarque pédagogique : Pour saturer ce disjoncteur (atteindre la tranche numéro 9, soit dépasser 8 tranches de 300 VA), il faudrait installer plus de 180 spots de 12 W dans ce salon. L'extensibilité est donc garantie à l'infini !
Avec cette validation formelle, nous pouvons appeler le client en lui apportant une excellente nouvelle. 💡
- ⚡ Conséquence pratique : Les futurs travaux se limiteront à percer le placo et se repiquer en parallèle sur les fils existants, sans toucher au tableau électrique.
- 👨🔌 Action corrective : Nous pouvons dire au plaquiste de fermer les cloisons définitivement dès demain matin.
- 📅 Délai : Aucun retard sur le planning du chantier.
- 💰 Coût : Économie majeure pour le client qui n'aura pas à repayer la pose d'un nouveau disjoncteur ou d'une nouvelle ligne l'année prochaine.
- 🤝 Communication : Transmission du feu vert au plaquiste et rapport final envoyé à l'architecte.
Et si le salon faisait 100 m² et que le client voulait y installer 30 spots encastrés directement ?
- 🔄 Modification : \( \text{N}_{\text{total}} = 30 \text{ spots} \) de 12 W.
- 📈 Nouvel Impact : Puissance apparente : \( \text{S} = \frac{30 \cdot 12}{0.90} = 400 \text{ VA} \).
- 💡 Conclusion : Décompte normatif : \( \frac{400}{300} = 1.33 \), soit 2 points d'utilisation entamés !
- 💡 Bénéfice/Risque : Même avec 30 spots brillants, nous n'utiliserions que 2 points sur les 8 autorisés par le disjoncteur de 16 A. La conception d'une installation en technologie LED offre une marge de sécurité phénoménale.
- 🔮 Perspective : La vraie limite deviendra le nombre maximum de trous que le client acceptera de voir dans son plafond !
BILAN FINAL & PERFORMANCES
✅ Checklist d'Auto-Évaluation
Avant de clore cet exercice, vérifiez que vous avez bien assimilé la démarche globale de conception :
Le circuit d'éclairage du salon est validé avec succès. Les choix techniques garantissent la sécurité totale de la famille Martin, le respect strict de la NF C 15-100, et offrent une excellente flexibilité pour l'ajout futur de luminaires sans modifier le tableau électrique.
Le dimensionnement en 1.5 mm² protégé par 16 A est le standard incontournable, mais l'analyse fine de la puissance apparente et du décompte des points prouve que nous sommes extrêmement larges par rapport aux limites physiques de la ligne installée.
📊 Tableau de Bord des Performances
DÉCISION DU DIRECTEUR TECHNIQUE
"Le dimensionnement est exemplaire. L'utilisation intelligente de la règle des 300 VA démontre une véritable expertise. Vous avez mon feu vert, appelez le plaquiste !"
