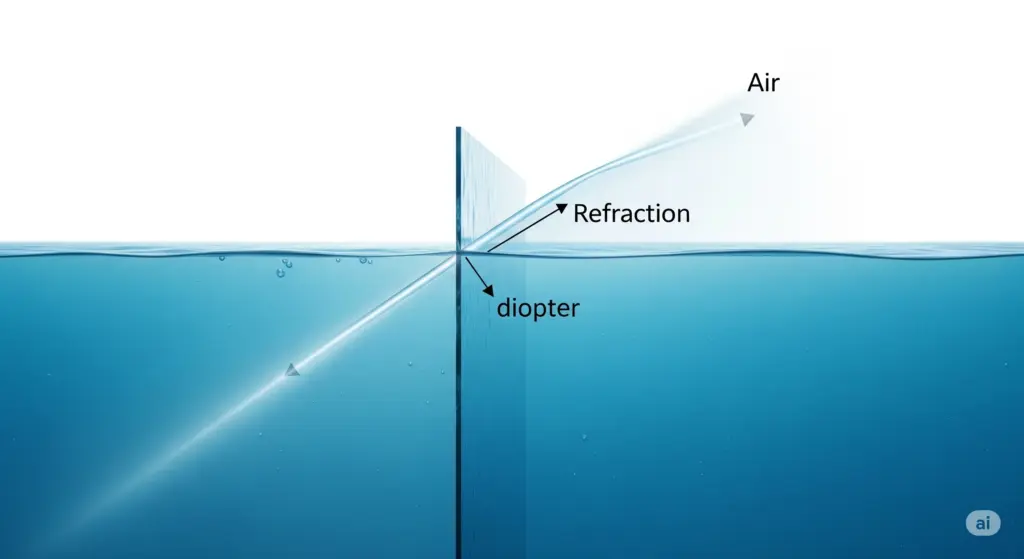

Calcul des Angles d’Incidence
📧 DE : Direction du Laboratoire de Biologie Marine
OBJET : Paramétrage du système LIDAR de profondeur
"Cher(e) collègue, nous rencontrons un problème de calibration complexe avec notre nouveau système de mesure optique sous-marine. Pour cartographier le récif corallien avec précision, voici les paramètres de notre mission :
- Nous émettons un faisceau laser depuis notre navire de recherche.
- Ce faisceau traverse la surface de l'océan, passant de l'air vers l'eau de mer.
- La trajectoire de la lumière est inévitablement déviée une fois sous l'eau.
L'équipe a besoin de votre expertise en optique géométrique. Vos calculs permettront de prédire avec exactitude cette déviation et de déterminer l'angle de tir précis pour atteindre notre cible située au fond."
Comprendre le Phénomène Physique
Lorsqu'un faisceau de lumière monochromatique traverse la surface séparant deux milieux transparents différents (ce que l'on nomme le dioptre), il subit un brusque changement de direction.
Ce phénomène, appelé réfraction, dépend directement de la nature physique de ces deux milieux. Dans le cadre de notre expérience, la chronologie est la suivante :
- Le faisceau laser arrive sur la surface de l'océan avec un angle d'incidence imposé (mesuré par rapport à la verticale).
- Il pénètre dans l'eau et subit une réfraction.
- Pour assurer le succès de la mission, il est impératif de modéliser mathématiquement ce parcours avant de lancer le tir.
Dans la pratique, le laboratoire utilise vraisemblablement un laser de couleur verte ou bleue. En effet, l'eau liquide absorbe très rapidement les longueurs d'onde rouges et infrarouges. La lumière verte pénètre beaucoup plus profondément, ce qui la rend indispensable pour cartographier les fonds marins en imagerie bathymétrique.
La manipulation d'un laser de très forte puissance comme le LIDAR exige le port obligatoire de lunettes de protection spécifiques calibrées à la longueur d'onde utilisée. Le danger principal ici réside dans la réflexion partielle du faisceau sur la surface de l'océan (dioptre air/eau), qui pourrait renvoyer une lumière particulièrement intense et destructrice directement vers les yeux des chercheurs restés sur le pont du navire.
Vous devez utiliser les Lois de Snell-Descartes pour déterminer rigoureusement l'angle de réfraction sous l'eau, puis calculer mathématiquement l'angle d'incidence exact requis pour atteindre une cible spécifique sous-marine.
Nous considérerons que l'air ambiant et l'eau de mer sont des milieux parfaitement transparents, homogènes et isotropes. La surface de l'océan est modélisée comme parfaitement plane et horizontale (absence totale de vagues).
Pour résoudre ce problème de calibration, le laboratoire vous fournit les paramètres physico-chimiques des milieux traversés ainsi que les données du premier tir d'essai du laser.
🧪 DONNÉES DU PROBLÈME (TIR D'ESSAI)
-
Configuration initiale du Laser
- Angle d'incidence du tir n°1 : \( i_{1} = \mathbf{45.0}^\circ \)
- Angle de réfraction cible (Q4) : \( i_{\text{cible}} = \mathbf{30.0}^\circ \)
📊 DOCUMENTS DE RÉFÉRENCE
L'eau est un milieu dispersif : son indice optique dépend de la longueur d'onde de la lumière qui le traverse.
| Couleur | \( \lambda \) (nm) | Indice \( n \) |
|---|---|---|
| Bleu | 450 | 1.334 |
| Vert (LIDAR) | 532 | 1.333 |
| Rouge | 650 | 1.331 |
Justification du choix d'un laser vert pour la bathymétrie.
3. Travail Demandé
Répondez aux questions suivantes en justifiant soigneusement chaque étape de calcul et en respectant scrupuleusement le bon nombre de chiffres significatifs.
Question 1 : Modélisation Théorique
Énoncer précisément la deuxième loi de Snell-Descartes relative à la réfraction de la lumière.
Question 2 : Calcul de l'Angle de Réfraction
Lors du premier tir d'essai, le laser arrive sur l'eau avec un angle d'incidence imposé \( i_{1} = 45.0^\circ \). Calculer la valeur exacte de l'angle de réfraction \( i_{2} \) sous l'eau.
Question 3 : Inversion du Système (Réflexion Totale)
Imaginons maintenant qu'un robot sous-marin pointe un laser vers la surface (de l'eau vers l'air). Calculer l'angle d'incidence limite \( i_{\text{limite}} \) au-delà duquel la lumière ne sort plus de l'eau (phénomène de réflexion totale).
Question 4 (Synthèse) : La Calibration de Cible
🎯 DÉFI : Pour éclairer une sonde spécifique accrochée au récif, l'angle de réfraction dans l'eau doit impérativement être de \( i_{2} = 30.0^\circ \). Avec quel angle d'incidence \( i_{1} \) le chercheur doit-il pointer le laser depuis le navire ?
Calcul des Angles d’Incidence
🎯 Objectif Technique
Le but de cette question est double :
- Rappeler le cadre théorique strict qui lie l'angle d'incidence et l'angle de réfraction.
- Disposer de l'équation fondamentale nécessaire pour la suite du problème.
Avant d'écrire la formule, je dois identifier qui est le "Milieu 1" (milieu d'arrivée de la lumière) et le "Milieu 2" (milieu de propagation de la lumière déviée). Ici, le faisceau part du navire, donc le milieu 1 est l'air, et le milieu 2 est l'eau.
Lors de son passage entre deux milieux transparents différents (le dioptre), la lumière subit les effets suivants :
- Première loi (Ciblage spatial) : Le rayon réfracté appartient au plan d'incidence. Sans cette loi, le ciblage 3D de notre cible serait impossible.
- Deuxième loi (Déviation) : Le rayon subit une déviation de sa trajectoire initiale. L'intensité de cette déviation dépend des indices de réfraction (\(n\)) de chaque milieu.
- La deuxième loi modélise mathématiquement cette déviation angulaire.
Pour poser l'équation correctement, nous multiplions l'indice de réfraction du milieu considéré par le sinus de l'angle du rayon lumineux dans ce même milieu. L'égalité traduit la conservation de cette grandeur de part et d'autre du dioptre.
L'équation fondamentale relie les grandeurs du milieu 1 (gauche) à celles du milieu 2 (droite) à l'aide de la fonction trigonométrique sinus.
Justification des paramètres utilisés :
- \( n_{1} \) et \( n_{2} \) : Indices de réfraction respectifs du milieu incident (Air) et du milieu de réfraction (Eau). Rappel : L'indice est une grandeur physique sans dimension (sans unité).
- \( i_{1} \) : Angle d'incidence (en degrés).
- \( i_{2} \) : Angle de réfraction (en degrés).
Assurez-vous toujours que votre calculatrice est réglée en mode "Degrés" (DEG) et non en "Radians" (RAD) pour effectuer ce type de calcul en optique de classe de Seconde.
Exécution de la Note de Calculs
L'objectif de cette question étant purement théorique, il n'y a pas d'application numérique directe. Nous adaptons simplement la formule générale à notre contexte océanographique spécifique.
Nous remplaçons les indices 1 et 2 par les noms explicites des milieux étudiés pour éviter toute confusion lors des futurs calculs.
INTERPRÉTATION : Cette équation constitue le socle mathématique qui nous permettra d'isoler l'une ou l'autre des variables selon les besoins de la mission océanographique.
Physiquement, on peut d'ores et déjà prévoir que puisque l'indice de l'eau (\( 1.33 \)) est supérieur à celui de l'air (\( 1.00 \)), pour que l'égalité mathématique soit respectée, le sinus de l'angle dans l'eau devra être inférieur au sinus de l'angle dans l'air. Le rayon réfracté va donc se "rapprocher" de la normale.
Une erreur fatale très courante consiste à mesurer les angles \( i_{1} \) et \( i_{2} \) par rapport à la surface de séparation (le dioptre). Les angles en optique doivent TOUJOURS être mesurés par rapport à la Normale.
❓ Question Fréquente
Pourquoi l'indice de l'air vaut-il 1.00 ? L'indice de réfraction \( n \) compare la vitesse de la lumière dans le vide (\( c \)) avec celle dans le milieu (\( v \)), selon \( n = \frac{c}{v} \). Dans l'air, la lumière voyage quasiment à la même vitesse que dans le vide, d'où un indice très proche de \( 1.00 \).
🎯 Objectif Technique
L'objectif est de manipuler mathématiquement la loi de Snell-Descartes pour isoler l'angle de réfraction \( i_{2} \), puis de réaliser l'application numérique avec les données du premier tir pour obtenir la déviation exacte sous l'eau.
Pour aborder ce calcul sereinement, il faut structurer les données :
- Paramètres connus : \( n_{\text{air}} \), \( n_{\text{eau}} \), et \( i_{1} \).
- Inconnue recherchée : l'angle \( i_{2} \), qui est bloqué à l'intérieur de la fonction sinus.
- Stratégie : Il faudra d'abord isoler \( \sin(i_{2}) \), avant d'utiliser la fonction mathématique inverse (\( \arcsin \)) sur la calculatrice.
Pour extraire un angle \( \alpha \) bloqué dans une équation du type \( \sin(\alpha) = x \), on applique la fonction réciproque de part et d'autre : \( \alpha = \arcsin(x) \). La valeur \( x \) doit impérativement être comprise entre \( -1 \) et \( 1 \).
Nous reprenons la formule posée à la Question 1 et nous entamons la manipulation algébrique pour isoler le terme contenant notre inconnue.
Pour isoler \( \sin(i_{2}) \), nous devons diviser l'ensemble de l'équation par \( n_{\text{eau}} \), qui passe ainsi du côté gauche au dénominateur.
Justification des paramètres utilisés :
- \( i_{1} = 45.0^\circ \) : Donnée du tir d'essai de l'énoncé.
- \( n_{\text{air}} = 1.00 \) : Constante fournie dans les données.
- \( n_{\text{eau}} = 1.33 \) : Constante fournie dans les données.
Il est recommandé de calculer d'abord numériquement la valeur de \( \frac{n_{\text{air}} \cdot \sin(i_{1})}{n_{\text{eau}}} \) en gardant le résultat exact dans la mémoire de la calculatrice, puis d'appliquer la fonction \( \arcsin \) sur la réponse en mémoire (`ANS`), pour éviter les erreurs d'arrondis intermédiaires.
Exécution de la Note de Calculs
Nous substituons à présent les expressions littérales par leurs valeurs numériques respectives sourcées précédemment. Le calcul se déroule en deux temps : calcul de la valeur du sinus, puis extraction de l'angle en degrés.
On remplace minutieusement, on évalue la fraction, puis on extrait \( i_{2} \) via la fonction réciproque de la calculatrice.
INTERPRÉTATION : Les données d'entrée (\( 45.0 \) et \( 1.33 \)) possèdent toutes trois chiffres significatifs. Le résultat final doit donc impérativement être exprimé avec trois chiffres significatifs, soit \( 32.1^\circ \).
L'angle de réfraction (\( 32.1^\circ \)) est strictement inférieur à l'angle d'incidence (\( 45.0^\circ \)). Cela valide notre hypothèse critique de la Question 1 : la lumière passant d'un milieu moins réfringent (air) à un milieu plus réfringent (eau) se rapproche physiquement de la normale.
Si votre calculatrice affiche environ `0.56` lors de l'application de l'arcsinus, c'est que votre calculatrice est en mode RADIANS ! Attention à bien maîtriser l'outil avant un contrôle.
❓ Question Fréquente
Faut-il arrondir le sinus intermédiaire ? Idéalement non. Sur votre feuille, vous pouvez écrire \( 0.5317 \) pour illustrer, mais dans votre calculatrice tapez directement : `arcsin( (1.00 * sin(45)) / 1.33 )` pour une précision maximale.
🎯 Objectif Technique
Le but ici est d'étudier le cas limite de la réfraction inversée (lumière allant du fond de l'eau vers la surface). Nous cherchons l'angle d'incidence limite dans l'eau pour lequel le rayon sortant rase la surface de l'eau, marquant la frontière avec le phénomène de réflexion totale.
Attention à l'inversion de la situation ! Le rayon part du robot vers la surface :
- Milieu 1 (incidence) : l'EAU (\( n = 1.33 \)).
- Milieu 2 (réfraction) : l'AIR (\( n = 1.00 \)).
- Condition "limite" : Le rayon sortant rase la surface de l'océan. L'angle de réfraction est donc au maximum de \( 90^\circ \).
Ce phénomène optique très particulier obéit à plusieurs règles strictes :
- Sens de propagation : La lumière doit passer d'un milieu très réfringent (eau) vers un milieu moins réfringent (air).
- Écartement : Le rayon réfracté s'écarte toujours de la normale.
- Seuil critique : Si l'angle d'incidence augmente trop, la réfraction atteint un angle rasant de \( 90^\circ \).
- Miroir liquide : Au-delà de cette limite, la réfraction devient impossible, toute la lumière est réfléchie.
Nous appliquons la loi de Descartes à l'envers. Nous fixons l'angle de réfraction \( i_{2} \) à \( 90^\circ \) pour déterminer l'inconnue, \( i_{1} \) (que l'on nommera \( i_{\text{limite}} \)).
Ici, le milieu 1 est l'eau et le milieu 2 est l'air. L'angle d'incidence de l'eau est \( i_{\text{limite}} \).
On divise l'équation par l'indice de l'eau. De plus, sachant que \( \sin(90^\circ) = 1 \), la formule se simplifie grandement.
Justification des paramètres utilisés :
- \( i_{2} = 90^\circ \) : Condition imposée par la théorie physique du "cas limite" (rayon rasant le dioptre).
- \( n_{\text{eau}} \) et \( n_{\text{air}} \) : Respectivement \( 1.33 \) et \( 1.00 \) (données fixes de l'énoncé).
Pour retenir la formule de l'angle limite sans se tromper : c'est toujours le rapport de l'indice le plus PETIT sur l'indice le plus GRAND (\( \frac{n_{\text{petit}}}{n_{\text{grand}}} \)). Sinon, la calculatrice affichera une erreur, car le sinus ne peut pas dépasser 1 !
Développement Mathématique
On intègre les indices optiques dans l'équation simplifiée et on effectue la fonction arcsinus pour déterminer la valeur de cet angle limite dans l'eau.
Résolution de l'équation avec extraction par arcsinus.
INTERPRÉTATION : Le résultat est conservé à \( 3 \) chiffres significatifs. Si le robot dirige son laser avec un angle strictement supérieur à \( 48.8^\circ \), le faisceau rebondira sur la surface de l'océan comme sur un miroir et restera confiné sous l'eau.
Ce phénomène explique pourquoi, lorsqu'on est sous l'eau avec un masque de plongée et que l'on regarde la surface au loin (avec un angle important), la surface a un aspect parfaitement argenté et réfléchissant, agissant littéralement comme un miroir liquide.
Un contresens majeur serait de chercher un angle limite de l'air vers l'eau. Dans le sens "milieu moins réfringent vers milieu plus réfringent" (Question 2), la lueur entre toujours dans le second milieu. Il n'y a aucune réflexion totale possible dans l'air vers l'eau !
❓ Question Fréquente
Le laser est-il utile si l'angle dépasse cette limite ? Oui ! Ce principe de "confinement" de la lumière par réflexion totale est exactement la technologie utilisée pour fabriquer la fibre optique, essentielle à nos réseaux internet mondiaux reposant au fond des océans !
🎯 Objectif Technique
Pour cette étape finale de synthèse, nous revenons à la configuration initiale (navire vers le fond marin). Connaissant l'objectif cible (angle sous-marin requis), nous devons "remonter le temps" mathématiquement pour calculer l'angle de tir exact à régler sur le navire en surface.
Ici, le milieu 1 est bien de nouveau l'AIR, et le milieu 2 est l'EAU. Cette fois-ci, l'inconnue du problème s'est déplacée. Nous connaissons l'angle de réfraction \( i_{2} = 30.0^\circ \), et nous cherchons \( i_{1} \) (l'angle d'incidence de départ). Il faudra isoler le terme de gauche dans l'équation.
Un grand principe de l'optique géométrique est le "Principe du retour inverse de la lumière" :
- Le trajet de la lumière ne dépend pas du sens de propagation.
- L'équation de Snell-Descartes est parfaitement symétrique.
- Elle permet de calculer n'importe quelle inconnue tant que les trois autres variables sont connues.
Repartons de la loi fondamentale de Descartes (Question 1) et opérons les manipulations algébriques pour libérer \( \sin(i_{1}) \).
On divise cette fois-ci l'équation par \( n_{\text{air}} \) pour l'envoyer au dénominateur du membre de droite.
Justification des paramètres utilisés :
- \( i_{2} = 30.0^\circ \) : Donnée imposée par le Défi (angle cible sous l'eau).
- \( n_{\text{eau}} \) et \( n_{\text{air}} \) : Toujours fixés à \( 1.33 \) et \( 1.00 \).
Puisque \( n_{\text{air}} = 1.00 \), la division par \( 1 \) ne modifie pas le numérateur. La formule se simplifie drastiquement : calculer l'angle dans l'air revient simplement à multiplier l'indice du milieu lourd par le sinus de l'angle dans ce milieu lourd.
Calcul et Interprétation
Nous exécutons le calcul final qui répondra à la problématique du laboratoire océanographique : calibrer le laser de surface.
Substitution des valeurs pour le défi final et inversion de la fonction trigonométrique.
Conclusion Critique : L'angle cible de 30° correspond au sinus parfait (\( 0.5 \)). Le calcul menant à 41.7° permet au chercheur d'orienter physiquement la tourelle du laser sur le bateau pour atteindre la balise sous-marine.
Ce résultat est logique : l'angle dans le milieu le moins réfringent (l'air, \( 41.7^\circ \)) est systématiquement plus grand que l'angle dans le milieu le plus réfringent (l'eau, \( 30.0^\circ \)). Une incertitude de mesure liée au roulis du navire (vagues) pourrait néanmoins fausser ce tir en condition réelle, car notre modèle supposait un dioptre plat (une mer d'huile).
Un élève distrait pourrait se précipiter et utiliser la formule de la Question 2 telle quelle en y insérant "30°", mais les variables \( n_{1} \) et \( n_{2} \) auraient alors été croisées. Toujours redémarrer de l'équation mère !
❓ Question Fréquente
Pourquoi a-t-on choisi la lumière laser pour cette mission ?
- Directivité : Le faisceau laser reste concentré sur de longues distances.
- Monochromatique : Il n'est constitué que d'une seule longueur d'onde \( \lambda \) (une seule couleur).
- L'eau est dispersive : Son indice de réfraction \( n \) varie selon la couleur. Avec une lumière blanche, chaque couleur dévierait différemment (créant un arc-en-ciel) rendant le ciblage impossible.
