Calcul de l’Indice de Réfraction
Contexte : Le chemin dévié de la lumière.
Avez-vous déjà remarqué qu'une paille plongée dans un verre d'eau semble "cassée" à la surface ? Ce phénomène fascinant est dû à la réfraction : la déviation de la lumière lorsqu'elle passe d'un milieu transparent à un autre (comme de l'air à l'eau). Chaque milieu est caractérisé par son indice de réfractionNombre sans dimension qui décrit la capacité d'un milieu à ralentir la lumière. Plus l'indice est élevé, plus la lumière est ralentie et déviée., une valeur qui quantifie sa capacité à ralentir et à dévier la lumière. La loi de Snell-Descartes permet de prédire précisément cette déviation. Cet exercice vous guidera dans l'application de cette loi pour déterminer l'indice de réfraction d'un milieu inconnu.
Remarque Pédagogique : Cet exercice est une application directe de la loi de Snell-Descartes, l'une des lois fondamentales de l'optique géométrique. Nous allons analyser une expérience simple de laboratoire pour en extraire une propriété fondamentale de la matière. La maîtrise de cette loi est essentielle pour comprendre le fonctionnement des lentilles, des prismes, de la fibre optique et même de nos propres yeux.
Objectifs Pédagogiques
- Identifier les angles d'incidence et de réfraction sur un schéma.
- Énoncer et appliquer la loi de Snell-Descartes pour la réfraction.
- Calculer l'indice de réfraction d'un milieu inconnu.
- Comprendre la relation entre l'indice de réfraction et la vitesse de la lumière.
- Calculer la vitesse de la lumière dans un milieu matériel.
Données de l'étude

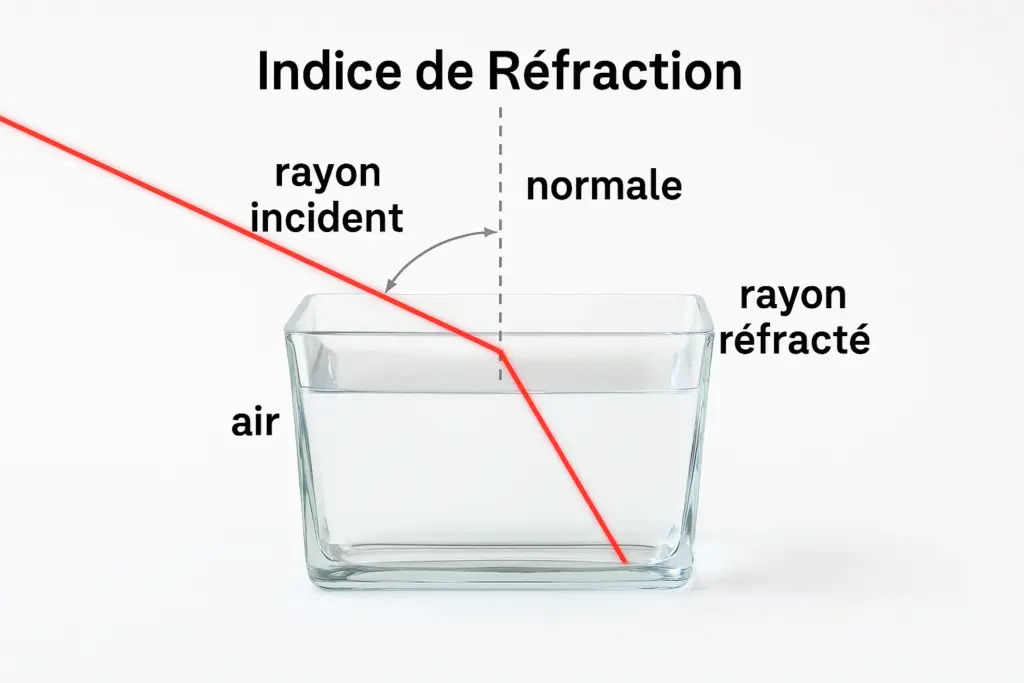

Schéma du phénomène de réfraction
Questions à traiter
- Énoncer la deuxième loi de Snell-Descartes pour la réfraction.
- Calculer l'indice de réfraction \(n_2\) de l'eau.
- En déduire la vitesse \(v_2\) de la lumière dans l'eau.
- Que deviendrait l'angle de réfraction si le rayon incident arrivait avec un angle de \(60^\circ\) ?
Les bases de l'Optique Géométrique
Avant de plonger dans la correction détaillée, il est essentiel de bien comprendre les concepts fondamentaux qui suivent. Cette section est un rappel des bases nécessaires pour aborder l'exercice avec confiance.
1. La Réfraction :
La réfraction est le changement de direction que subit un rayon lumineux lorsqu'il traverse la surface de séparation (appelée dioptre) entre deux milieux transparents différents. Ce phénomène est dû au changement de vitesse de la lumière en passant d'un milieu à l'autre.
2. Indice de Réfraction (n) :
L'indice de réfraction d'un milieu, noté \(n\), est un nombre sans unité qui caractérise la vitesse de la lumière dans ce milieu. Il est défini par le rapport : \(n = c/v\), où \(c\) est la vitesse de la lumière dans le vide et \(v\) est la vitesse de la lumière dans le milieu. Par définition, l'indice du vide est \(n=1\). Celui de l'air est très proche (\(n_{\text{air}} \approx 1.0003\)), on le prend donc égal à 1.00 dans les exercices.
3. Les Lois de Snell-Descartes :
Elles décrivent le comportement de la lumière à l'interface entre deux milieux.
- 1ère loi : Le rayon réfracté est dans le même plan que le rayon incident et la normale (le plan d'incidence).
- 2ème loi : La relation entre les angles et les indices est donnée par : \(n_1 \sin(i_1) = n_2 \sin(i_2)\). Les angles \(i_1\) (incidence) et \(i_2\) (réfraction) sont toujours mesurés par rapport à la normale à la surface.
Correction : Calcul de l’Indice de Réfraction
Question 1 : Énoncer la loi de Snell-Descartes
Principe (le concept physique)
La deuxième loi de Snell-Descartes est une loi de conservation qui relie les angles d'un rayon lumineux à la nature des milieux qu'il traverse. Elle exprime mathématiquement le fait que plus un milieu est "réfringent" (plus son indice \(n\) est élevé), plus le rayon lumineux s'y rapproche de la normale.
Mini-Cours (approfondissement théorique)
Cette loi a été découverte expérimentalement par Willebrord Snell au 17ème siècle et formulée mathématiquement par René Descartes. Elle est une conséquence du principe de Fermat, qui stipule que la lumière emprunte toujours le chemin qui minimise son temps de parcours entre deux points.
Remarque Pédagogique (le conseil du professeur)
Apprendre à énoncer une loi physique est une compétence clé. Il ne suffit pas de donner la formule, il faut aussi préciser ce que chaque terme représente. Pour cette loi, il est crucial de mentionner que \(n_1\) et \(n_2\) sont les indices des milieux 1 et 2, et que \(i_1\) et \(i_2\) sont les angles d'incidence et de réfraction mesurés par rapport à la normale.
Astuces (Pour aller plus vite)
Un moyen mnémotechnique est de se souvenir que le produit "n sinus i" est constant lors du passage de l'interface : ce qui est vrai dans le milieu 1 (\(n_1 \sin i_1\)) est égal à ce qui est vrai dans le milieu 2 (\(n_2 \sin i_2\)).
Normes (la référence réglementaire)
La loi de Snell-Descartes est une des lois fondamentales de l'optique géométrique, un modèle de la lumière où l'on ne considère pas son aspect ondulatoire.
Hypothèses (le cadre du calcul)
Cette loi s'applique pour des milieux transparents, homogènes et isotropes (qui ont les mêmes propriétés dans toutes les directions).
Formule(s) (l'outil mathématique)
La deuxième loi de Snell-Descartes s'écrit :
Donnée(s) (les chiffres d'entrée)
Cette question est une question de cours et ne nécessite pas de données numériques.
Schéma (Avant les calculs)
Illustration de la loi de Snell-Descartes
Calcul(s) (l'application numérique)
Pas de calcul pour cette question.
Schéma (Après les calculs)
Le schéma reste le même, il illustre la loi énoncée.
Réflexions (l'interprétation du résultat)
L'énoncé de cette loi est la première étape pour pouvoir l'appliquer. Elle montre une relation de proportionnalité inverse entre l'indice d'un milieu et le sinus de l'angle du rayon dans ce milieu.
Points à retenir (permettre a l'apprenant de maitriser la question)
La loi à retenir par cœur est : \(n_1 \sin(i_1) = n_2 \sin(i_2)\), en sachant définir chaque terme.
Justifications (le pourquoi de cette étape)
Il est nécessaire de connaître la loi avant de pouvoir l'utiliser pour résoudre un problème numérique.
Points de vigilance (les erreurs à éviter)
La plus grande source d'erreur est de mal identifier les angles. Ils sont TOUJOURS mesurés par rapport à la normale, jamais par rapport à la surface de séparation.
Le saviez-vous ? (la culture de l'ingénieur)
La loi de la réfraction est à la base de la conception de tous les systèmes optiques : objectifs d'appareils photo, microscopes, télescopes, et même les lunettes de vue qui corrigent les défauts de l'œil.
FAQ (pour lever les doutes)
Cette loi est-elle toujours vraie ?
Elle est une excellente approximation dans le cadre de l'optique géométrique. Elle ne s'applique pas bien pour des phénomènes comme la diffraction (quand la lumière passe par une très petite ouverture) où le caractère ondulatoire de la lumière devient prépondérant.
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Un rayon passe d'un milieu A à un milieu B. Comment s'écrit la loi de Snell-Descartes avec les notations \(n_A, n_B, i_A, i_B\) ?
Question 2 : Calculer l'indice de réfraction de l'eau
Principe (le concept chimique)
Puisque nous connaissons les indices et les angles dans le premier milieu (l'air) et l'angle dans le second milieu (l'eau), nous pouvons utiliser la loi de Snell-Descartes pour isoler la seule inconnue : l'indice de réfraction de l'eau, \(n_2\).
Mini-Cours (approfondissement théorique)
L'indice de réfraction est une mesure de la "résistance optique" d'un milieu. Un milieu avec un indice élevé est dit "plus réfringent". Lorsque la lumière passe d'un milieu moins réfringent à un milieu plus réfringent (comme de l'air à l'eau), le rayon se rapproche de la normale (\(i_2 < i_1\)). C'est ce que l'on observe dans l'énoncé, on s'attend donc à trouver \(n_2 > n_1\).
Remarque Pédagogique (le conseil du professeur)
La manipulation algébrique d'une formule est une compétence essentielle. Prenez le temps de bien isoler l'inconnue (\(n_2\)) avant de remplacer les lettres par les chiffres. Cela évite les erreurs de calcul.
Astuces (Pour aller plus vite)
Pour isoler \(n_2\) dans l'équation \(n_1 \sin(i_1) = n_2 \sin(i_2)\), il suffit de diviser les deux côtés par \(\sin(i_2)\). On obtient directement \(n_2 = \frac{n_1 \sin(i_1)}{\sin(i_2)}\).
Normes (la référence réglementaire)
L'indice de réfraction est un nombre sans dimension. Il est toujours supérieur ou égal à 1 (la valeur 1 correspondant au vide).
Hypothèses (le cadre du calcul)
On suppose que les mesures des angles sont précises et que l'indice de l'air est exactement 1.00.
Formule(s) (l'outil mathématique)
À partir de la loi de Snell-Descartes, on isole \(n_2\) :
Donnée(s) (les chiffres d'entrée)
- Indice du milieu 1 : \(n_1 = 1.00\)
- Angle d'incidence : \(i_1 = 45^\circ\)
- Angle de réfraction : \(i_2 = 32^\circ\)
Schéma (Avant les calculs)
Situation avec l'inconnue n₂
Calcul(s) (l'application numérique)
On remplace les valeurs dans la formule :
Schéma (Après les calculs)
Situation avec l'indice n₂ calculé
Réflexions (l'interprétation du résultat)
L'indice de réfraction de l'eau est d'environ 1.33. Ce résultat est conforme à la valeur connue et à notre prédiction : comme le rayon se rapproche de la normale (\(32^\circ < 45^\circ\)), l'indice du second milieu doit être supérieur à celui du premier (\(1.33 > 1.00\)).
Points à retenir (permettre a l'apprenant de maitriser la question)
La loi de Snell-Descartes peut être réarrangée pour trouver n'importe laquelle des quatre grandeurs (\(n_1, i_1, n_2, i_2\)) si les trois autres sont connues.
Justifications (le pourquoi de cette étape)
Le calcul de l'indice de réfraction est une application directe et fondamentale de la loi de Snell-Descartes. Il permet de caractériser un milieu transparent inconnu à partir d'une simple mesure d'angles.
Points de vigilance (les erreurs à éviter)
Assurez-vous que votre calculatrice est en mode "degrés" pour calculer les sinus des angles. Une erreur de mode (radians au lieu de degrés) est la cause d'erreur la plus fréquente dans ce type de calcul.
Le saviez-vous ? (la culture de l'ingénieur)
Un réfractomètre est un instrument de laboratoire qui mesure l'indice de réfraction d'un liquide avec une grande précision. Il est utilisé par exemple par les vignerons pour mesurer la concentration en sucre dans le jus de raisin (qui influence l'indice de réfraction) et ainsi déterminer le moment optimal des vendanges.
FAQ (pour lever les doutes)
L'indice de réfraction dépend-il de la couleur de la lumière ?
Oui, très légèrement. C'est ce qu'on appelle la dispersion. L'indice de l'eau est un peu plus élevé pour la lumière bleue que pour la lumière rouge. C'est ce phénomène qui est à l'origine de la décomposition de la lumière blanche par un prisme et de la formation des arcs-en-ciel.
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Un rayon passe de l'air (\(n_1=1.00\)) dans du verre avec un angle d'incidence de \(60^\circ\) et un angle de réfraction de \(35^\circ\). Quel est l'indice de réfraction du verre ?
Question 3 : Vitesse de la lumière dans l'eau
Principe (le concept chimique)
L'indice de réfraction n'est pas juste un nombre abstrait ; il a une signification physique profonde. Il quantifie le ralentissement de la lumière lorsqu'elle traverse un milieu matériel par rapport à sa vitesse maximale dans le vide. En utilisant la définition de l'indice de réfraction, on peut directement calculer la vitesse de la lumière dans l'eau.
Mini-Cours (approfondissement théorique)
La lumière interagit avec les électrons des atomes du milieu qu'elle traverse. Ce processus d'absorption et de réémission successives par les atomes ralentit la progression globale de l'onde lumineuse. Plus le milieu est dense et plus ses atomes sont polarisables, plus ce ralentissement est important, et donc plus l'indice de réfraction est élevé.
Remarque Pédagogique (le conseil du professeur)
Cette question montre le lien direct entre l'optique géométrique (les rayons et les angles) et la physique fondamentale (la vitesse de la lumière). C'est une bonne occasion de se rappeler que les lois de la physique sont interconnectées.
Astuces (Pour aller plus vite)
Pour isoler \(v\) dans la formule \(n = c/v\), il suffit d'échanger les positions de \(n\) et \(v\). On obtient directement \(v = c/n\).
Normes (la référence réglementaire)
La vitesse de la lumière dans le vide, \(c\), est une constante fondamentale de l'univers, valant exactement \(299 \, 792 \, 458 \, \text{m/s}\). Pour les exercices, on utilise l'approximation \(3.00 \times 10^8 \, \text{m/s}\).
Hypothèses (le cadre du calcul)
On utilise la valeur de l'indice de réfraction calculée à la question précédente.
Formule(s) (l'outil mathématique)
La définition de l'indice de réfraction est :
En isolant la vitesse \(v\), on obtient :
Donnée(s) (les chiffres d'entrée)
- Vitesse de la lumière dans le vide : \(c = 3.00 \times 10^8 \, \text{m/s}\)
- Indice de réfraction de l'eau : \(n_2 \approx 1.33\)
Schéma (Avant les calculs)
Ralentissement de la lumière
Calcul(s) (l'application numérique)
On applique la formule à l'eau :
Schéma (Après les calculs)
Comparaison des vitesses
Réflexions (l'interprétation du résultat)
La lumière se propage à environ 226 000 kilomètres par seconde dans l'eau, soit seulement 75% de sa vitesse dans le vide. Ce ralentissement significatif est la cause directe du phénomène de réfraction.
Points à retenir (permettre a l'apprenant de maitriser la question)
L'indice de réfraction et la vitesse de la lumière dans un milieu sont inversement proportionnels : \(v = c/n\). Plus \(n\) est grand, plus \(v\) est petite.
Justifications (le pourquoi de cette étape)
Cette étape permet de donner un sens physique concret à l'indice de réfraction, en le reliant à une grandeur fondamentale et plus intuitive, la vitesse.
Points de vigilance (les erreurs à éviter)
Attention à ne pas inverser la formule (\(v = n \times c\)). La vitesse de la lumière dans un milieu matériel est toujours *inférieure* à \(c\), donc \(n\) doit être au dénominateur.
Le saviez-vous ? (la culture de l'ingénieur)
Les fibres optiques fonctionnent grâce à la réfraction. Elles sont constituées d'un cœur avec un indice de réfraction élevé et d'une gaine avec un indice légèrement plus faible. La lumière est ainsi piégée dans le cœur par réflexion totale interne et peut se propager sur de très longues distances.
FAQ (pour lever les doutes)
Est-il possible d'avoir n < 1 ?
Non, car cela signifierait que la vitesse de la lumière dans le milieu est supérieure à \(c\), ce qui est impossible selon la théorie de la relativité d'Einstein. L'indice de réfraction est donc toujours supérieur ou égal à 1.
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
L'indice de réfraction du diamant est d'environ 2.42. Quelle est la vitesse de la lumière dans le diamant (en \(10^8\) m/s) ?
Question 4 : Nouvel angle de réfraction pour \(i_1 = 60^\circ\)
Principe (le concept chimique)
Maintenant que nous connaissons les indices de réfraction des deux milieux, nous pouvons utiliser la loi de Snell-Descartes dans l'autre sens : pour prédire l'angle de réfraction (\(i_2\)) pour n'importe quel angle d'incidence (\(i_1\)) donné.
Mini-Cours (approfondissement théorique)
Pour trouver un angle à partir de son sinus, on utilise la fonction mathématique réciproque, appelée "arc sinus" (notée \(\arcsin\) ou \(\sin^{-1}\) sur les calculatrices). Si \(\sin(x) = y\), alors \(x = \arcsin(y)\). Cette fonction nous donnera l'angle dont le sinus est la valeur que nous avons calculée.
Remarque Pédagogique (le conseil du professeur)
Cette question renforce la compréhension de la loi de Snell-Descartes en l'utilisant pour faire une prédiction. La démarche est similaire à la question 2 : on part de la loi, on isole l'inconnue (cette fois \(\sin(i_2)\)), on calcule sa valeur, puis on en déduit l'angle.
Astuces (Pour aller plus vite)
Avant de calculer, essayez de prédire le résultat. L'angle d'incidence (60°) est plus grand que celui de l'énoncé (45°). Comme le rayon passe dans un milieu plus réfringent, l'angle de réfraction sera aussi plus grand qu'avant (32°), mais toujours inférieur à 60°. Cela vous donne un ordre de grandeur pour vérifier votre résultat.
Normes (la référence réglementaire)
Les angles en optique sont généralement mesurés en degrés (°).
Hypothèses (le cadre du calcul)
On utilise les mêmes indices de réfraction pour l'air et l'eau que précédemment.
Formule(s) (l'outil mathématique)
À partir de \(n_1 \sin(i_1) = n_2 \sin(i_2)\), on isole \(\sin(i_2)\) :
Puis on trouve l'angle \(i_2\) :
Donnée(s) (les chiffres d'entrée)
- \(n_1 = 1.00\)
- \(n_2 = 1.33\)
- Nouvel angle d'incidence : \(i_1 = 60^\circ\)
Schéma (Avant les calculs)
Nouvelle situation avec \(i_1 = 60^\circ\)
Calcul(s) (l'application numérique)
1. Calcul du sinus de l'angle de réfraction :
2. Calcul de l'angle \(i_2\) :
Schéma (Après les calculs)
Résultat final pour \(i_1 = 60^\circ\)
Réflexions (l'interprétation du résultat)
Pour un angle d'incidence de 60°, l'angle de réfraction est d'environ 40.6°. Comme prévu, cet angle est plus grand que les 32° précédents, mais reste inférieur à 60°. La déviation du rayon lumineux est plus prononcée pour des angles d'incidence plus grands.
Points à retenir (permettre a l'apprenant de maitriser la question)
La loi de Snell-Descartes est un outil prédictif : connaissant les milieux, on peut calculer la trajectoire de la lumière pour n'importe quel rayon incident.
Justifications (le pourquoi de cette étape)
Cette question vérifie la capacité à utiliser la loi de Snell-Descartes dans le sens "prédictif", ce qui est son usage le plus courant en ingénierie optique pour concevoir des systèmes.
Points de vigilance (les erreurs à éviter)
Après avoir calculé la valeur du sinus (ici 0.651), n'oubliez pas d'effectuer l'étape finale avec la fonction arc sinus (\(\sin^{-1}\)) pour trouver l'angle lui-même. Une erreur courante est de s'arrêter au calcul du sinus.
Le saviez-vous ? (la culture de l'ingénieur)
Il existe un angle d'incidence maximal, appelé angle limite de réfraction, au-delà duquel la lumière ne peut plus pénétrer dans le second milieu. Pour l'interface air-eau, cet angle est de 90°. Si \(i_1=90^\circ\), le rayon réfracté forme un angle de \(i_2 = \arcsin(1/1.33) \approx 48.8^\circ\). C'est l'angle de réfraction maximal possible dans l'eau.
FAQ (pour lever les doutes)
Que se passe-t-il si le calcul de \(\frac{n_1}{n_2} \sin(i_1)\) donne une valeur plus grande que 1 ?
La fonction sinus ne peut pas être supérieure à 1. Si cela arrive, cela signifie que la réfraction est impossible. Toute la lumière est alors réfléchie à la surface, un phénomène appelé réflexion totale interne. Cela ne peut se produire que si la lumière passe d'un milieu plus réfringent à un milieu moins réfringent (ex: de l'eau vers l'air).
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Un rayon passe de l'eau (\(n_1=1.33\)) à l'air (\(n_2=1.00\)) avec un angle d'incidence de \(i_1=25^\circ\). Quel est l'angle de réfraction \(i_2\) ?
Outil Interactif : Simulateur de Réfraction
Modifiez l'angle d'incidence et l'indice du milieu 2 pour observer la déviation du rayon lumineux.
Paramètres d'Entrée
Résultats Clés
Le Saviez-Vous ?
Les mirages que l'on observe sur les routes chaudes en été sont un phénomène de réfraction. L'air près du sol est plus chaud et donc moins dense, son indice de réfraction est plus faible. La lumière venant du ciel est courbée vers le haut en traversant ces couches d'air, donnant l'illusion d'une flaque d'eau qui reflète le ciel.
Foire Aux Questions (FAQ)
Qu'est-ce que la réflexion ?
En plus de la réfraction, une partie de la lumière est toujours réfléchie à la surface de séparation. Le rayon réfléchi repart dans le premier milieu en formant un angle de réflexion égal à l'angle d'incidence (\(i_1' = i_1\)).
L'indice de réfraction peut-il être négatif ?
Oui ! Des matériaux artificiels appelés "métamatériaux" peuvent être conçus pour avoir un indice de réfraction négatif. Dans de tels matériaux, la lumière est réfractée du "mauvais côté" de la normale, ce qui ouvre la voie à des applications extraordinaires comme les "capes d'invisibilité".
Quiz Final : Testez vos connaissances
1. Un rayon lumineux passe de l'eau (n=1.33) au verre (n=1.50). Le rayon réfracté...
2. Dans quel milieu la lumière se propage-t-elle le plus lentement ?
- Indice de Réfraction (n)
- Nombre sans dimension qui caractérise la vitesse de la lumière dans un milieu transparent (\(n=c/v\)).
- Réfraction
- Déviation d'un rayon lumineux lors du passage d'un milieu transparent à un autre.
- Loi de Snell-Descartes
- Loi physique qui relie les angles d'incidence et de réfraction aux indices des milieux : \(n_1 \sin(i_1) = n_2 \sin(i_2)\).
