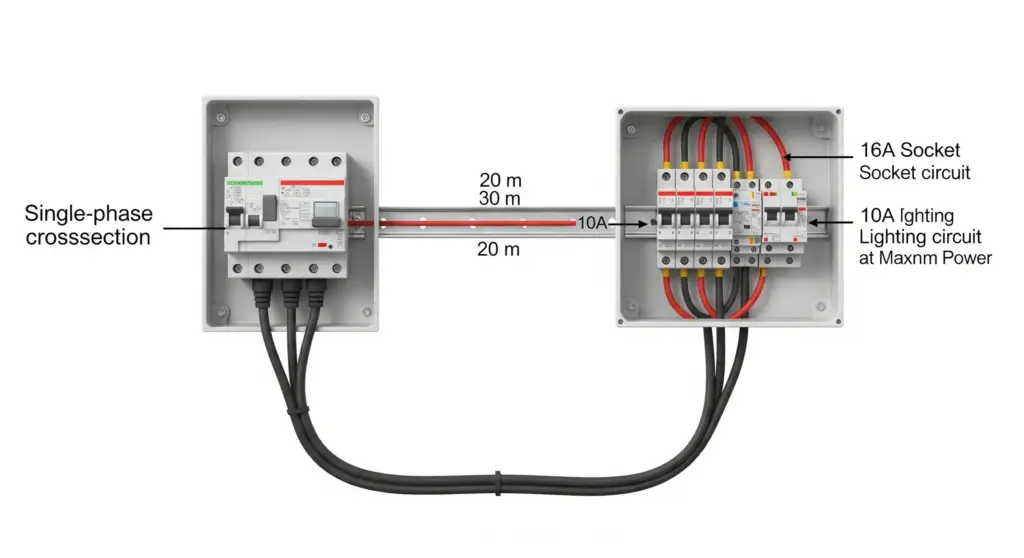

Calcul de la Section d’un Câble d’Alimentation
Bonjour équipe Études, nous avons un souci sur le chantier de la villa "Les Pins". Le terrassier arrive demain à la première heure pour refermer la tranchée entre la maison et la dépendance. Il nous faut impérativement dimensionner et acheter le câble d'alimentation aujourd'hui pour le glisser dans le fourreau ! Pouvez-vous vérifier la section au plus vite ?
- 📧 Expéditeur : M. Dupont (Chef de Chantier)
- ⏰ L'urgence : La tranchée doit être remblayée demain matin, le câble doit être posé cet après-midi !
- 🎯 L'attente : Calculez la section adéquate pour garantir la sécurité et éviter les chutes de tension.
📝 Contexte de l'Étude & Enjeux
🌟 Le Contexte : Le client a décidé de transformer une ancienne grange située au fond de son jardin en un petit studio tout équipé (chauffage électrique, chauffe-eau, plaques de cuisson). Ce nouveau logement sera alimenté directement depuis le Tableau Général Basse Tension (TGBT) de la maison principale via une ligne enterrée. Un sous-dimensionnement de cette liaison pourrait provoquer un échauffement dangereux du câble ou une sous-tension (chute de tension) au niveau des équipements de la grange, les empêchant de fonctionner correctement. C'est à vous de jouer ! 🚀
Pour avancer sereinement, voici les éléments fondamentaux que vous devez avoir à l'esprit. Gardez un œil attentif sur ces critères déterminants :
- 🏢Enjeu Principal :Transmettre l'énergie sur 40 mètres en minimisant les pertes en ligne par effet Joule.
- 💡Environnement :Câble enterré dans un fourreau TPC rouge (conduite souterraine), soumis aux règles strictes de la norme NF C 15-100.
- 🎯L'objectif final :Valider une section commerciale (normalisée) qui assure une chute de tension maximale de 3%.
- 💡L'astuce de l'ingénieur :N'hésitez pas à bien lister vos données avant de vous lancer dans les équations. Une erreur de conversion d'unités (notamment les millimètres) est si vite arrivée ! 🖍️
Votre rôle de technicien bureau d'études consiste à valider le choix du matériel avant qu'il ne soit acheté et installé de manière irréversible sous terre.
- ⚡ Le grand défi : Calculer le courant d'emploi global appelé par le studio et en déduire la section idéale.
- 💡 Votre rôle : Rédiger la note de calcul qui prouvera à l'organisme de contrôle (Consuel) que votre dimensionnement est conforme.
- ✅Le calcul du courant d'emploi : Déterminer l'intensité totale absorbée par la dépendance.
- ✅La section de câble théorique et normalisée : Calculer la valeur exacte puis sélectionner la taille de câble commerciale supérieure à imposer au fournisseur.
Le fournisseur vient d'appeler, mauvaise nouvelle ! Les stocks sont vides sur une certaine référence de métal...
- 😱 Le problème inattendu : Plus aucun câble en aluminium n'est disponible en agence aujourd'hui !
- ⚡ Conséquence immédiate : Vous allez devoir impérativement dimensionner avec un conducteur en cuivre (Cu), dont les propriétés résistives sont différentes.
Voici toutes les caractéristiques de l'installation et du matériel imposées par la réglementation.
📚 Formulaire & Aide-Mémoire (À consulter en cas de besoin)
Retrouvez ici les formules principales pour cet exercice. Ne les apprenez pas par cœur, comprenez comment les appliquer !
- Courant d'emploi (Monophasé)\( I_{\text{b}} = \frac{P}{U \cdot \cos(\varphi)} \)
- Chute de tension absolue (\( \Delta U \))\( \Delta U = \frac{2 \cdot \rho \cdot L \cdot I_{\text{b}}}{S} \)
- Section théorique (\( S \))\( S = \frac{2 \cdot \rho \cdot L \cdot I_{\text{b}}}{\Delta U_{\text{max}}} \)
⚡ PROPRIÉTÉS DU SYSTÈME / DES MATÉRIAUX
| Symbole | Description | Valeur | Unité |
|---|---|---|---|
| \( \rho \) | Résistivité du Cuivre à température ambiante | 0.0225 | \( \Omega \cdot \text{mm}^2/\text{m} \) |
| \( L \) | Longueur de la liaison souterraine | 40 | \( \text{m} \) |
- Réseau : \( \text{Monophasé 230 V} \)
⬇️ CONTRAINTES, SOLLICITATIONS ET ACTIONS
| Symbole | Description | Valeur | Unité |
|---|---|---|---|
| \( P \) | Puissance apparente appelée par la dépendance | 9000 | \( \text{W} \) (ou \( \text{VA} \)) |
| \( \cos(\varphi) \) | Facteur de puissance (Type résidentiel) | 1 | - |
- Chute de tension admise : \( \Delta u_{\text{max}} = \mathbf{3} \text{ \%} \) (Pour éclairage et autres usages)
📊 Extraits de Normes & Abaques (Documents Annexes)
Servez-vous de cet extrait des standards de câblage pour choisir votre section de câble finale.
📌 Sections Normalisées Disponibles (Cuivre)| Section commerciale standard (\( \text{mm}^2 \)) | Disponibilité en stock |
|---|---|
| 1.5 \( \text{mm}^2 \) | ✅ En Stock |
| 2.5 \( \text{mm}^2 \) | ✅ En Stock |
| 4 \( \text{mm}^2 \) | ✅ En Stock |
| 6 \( \text{mm}^2 \) | ✅ En Stock |
| 10 \( \text{mm}^2 \) | ✅ En Stock |
| 16 \( \text{mm}^2 \) | ✅ En Stock |
| 25 \( \text{mm}^2 \) | ✅ En Stock |
| 35 \( \text{mm}^2 \) | Sur commande |
3. Méthodologie de Résolution & Travail Demandé
Afin d'assurer un dimensionnement sécuritaire et conforme aux standards, nous procédons selon les étapes méthodiques détaillées ci-dessous.
Question 1 : Calcul du courant d'emploi
💡 Besoin d'un indice ? (Niveau 1)
Vous connaissez la puissance active \( P \) et la tension monophasée \( U \). Quelle est la formule de base de la puissance en courant alternatif monophasé ?
🔑 Toujours bloqué ? (Indice Niveau 2)
Rendez-vous dans le "Formulaire & Aide-Mémoire" pour retrouver la définition exacte de \( I_{\text{b}} \).
Question 2 : Chute de tension tolérée en Volts
💡 Besoin d'un indice ? (Niveau 1)
C'est un simple calcul de pourcentage par rapport à la tension nominale de votre installation.
🔑 Toujours bloqué ? (Indice Niveau 2)
Combien font 3% de 230 V ?
Question 3 : Détermination de la section théorique
💡 Besoin d'un indice ? (Niveau 1)
Utilisez la résistivité du cuivre (\( \rho = 0.0225 \)). N'oubliez pas que l'aller-retour du courant dans un réseau monophasé impose un facteur "2" dans l'équation.
🔑 Toujours bloqué ? (Indice Niveau 2)
La formule complète se trouve dans la section Formulaire : \( S = (2 \cdot \rho \cdot L \cdot I_{\text{b}}) / \Delta U_{\text{max}} \).
Question 4 (Finale) : Choix normatif et vérification
💡 Besoin d'un indice ? (Niveau 1)
On choisit toujours la section immédiatement au-dessus. Plus le câble est gros, plus sa résistance diminue, et moins la tension chute en ligne.
🔑 Toujours bloqué ? (Indice Niveau 2)
Pour recalculer la vraie chute, reprenez la formule de la chute absolue (\( \Delta U \)), mais injectez la "Section normalisée" à la place de la théorique !
Sas de Préparation
Avant de consulter la correction détaillée, assurez-vous d'avoir pris le temps de chercher. La vraie progression se trouve dans la réflexion, pas dans la lecture passive !
Calcul de la Section d’un Câble d’Alimentation
Avant de choisir le moindre fil de cuivre, il faut savoir quelle quantité d'énergie va y transiter. Le courant d'emploi est le véritable chef d'orchestre du dimensionnement. Sans lui, impossible d'évaluer l'échauffement ou la chute de tension !
- 🔎 Observation : Le studio est alimenté en monophasé standard (230 V) et va consommer au maximum 9 kVA (9000 W).
- 🤔 Analyse du risque : Si on sous-estime ce courant, le câble va chauffer au-delà de sa limite thermique, entraînant un risque d'incendie important.
- ✅ Choix stratégique : On applique la formule de la puissance apparente monophasée pour extraire l'intensité.
- 💡 Alternative : Aucune alternative ici, c'est une étape de calcul fondamental imposée par la NF C 15-100.
- 🎯 Objectif visé : Obtenir la valeur exacte de l'intensité \( I_{\text{b}} \) en Ampères.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸Puissance = 9000 W(Puissance totale absorbée par la dépendance)
- 🔸Tension = 230 V(Tension nominale du réseau EDF)
- 🔸Cos Phi = 1 -(Facteur de puissance résidentiel standard)
Dans une installation électrique domestique, la puissance électrique (en Watts ou Volt-Ampères) est le produit de la tension (la force) et du courant (le débit). Voici les grands principes :
La relation liant puissance et courant est le socle de l'électrotechnique.
Loi de la puissance en monophasé :Permet d'isoler l'intensité d'emploi à partir de la charge prévue.
C'est l'équation directe issue des lois de Kirchhoff appliquées aux puissances en régime alternatif sinusoïdal.
- \( I_{\text{b}} \) : Courant d'emploi maximal, unité : A (Ampères)
- \( P \) : Puissance active/apparente installée, unité : W (Watts) ou VA
- \( U \) : Tension simple du réseau, unité : V (Volts)
- \( \cos(\varphi) \) : Facteur de puissance, unité : Aucune
"Beaucoup d'étudiants font l'erreur d'utiliser la formule du triphasé avec le fameux racine de 3 pour un projet résidentiel..."
- L'erreur : Écrire \( I = P / (U \cdot \sqrt{3}) \) alors qu'on n'a qu'une seule phase.
- La bonne méthode : Repérer la mention "Mono" ou "230V" sur le schéma et appliquer l'équation simple sans racine carrée.
- L'astuce de pro : Prenez un surligneur jaune et marquez toujours le type de réseau sur le sujet dès la première minute !
- Le moyen mnémotechnique : Mono = Un seul fil de phase = Pas de multiplicateur complexe.
Exécution de la Note de Calculs
- \( P \) : est déjà donnée en Watts (9000 W), aucune conversion nécessaire.
- \( U \) : est en Volts (230 V), c'est parfait pour la cohérence de l'équation.
Procédons maintenant à l'application numérique avec rigueur. 👨🔌
1. Résolution NumériqueCalcul de l'Intensité d'EmploiPourquoi fait-on ce calcul ? Pour connaître le calibre de la protection à installer et calibrer l'effet Joule dans notre future ligne souterraine.
Rien de complexe, une simple substitution numérique en respectant la division.
- ⚙️ Substitution : On remplace les variables par 9000 et 230.
- 💡 Piège évité : On n'oublie pas les parenthèses au dénominateur sur la calculatrice.
- 🎯 Finalité : La valeur obtenue sera la donnée d'entrée vitale pour la question 3 (calcul de section).
Ce résultat mérite notre attention technique.
- ✅ Ordre de grandeur : Presque 40 Ampères en monophasé, c'est une charge très lourde ! Cela équivaut au disjoncteur général d'un petit appartement.
- ⚡ Impact sur la suite : Un courant élevé signifie que les pertes en ligne vont être importantes si la distance (40m) s'en mêle.
- 🔍 Cohérence : Sachant que \( 9 \text{ kVA} \approx 45 \text{ A} \) sous 200V, notre résultat de 39.1A sous 230V est parfaitement logique.
💡 Remarque pédagogique : Sur les chantiers réels, ce courant correspond au calibre standard d'un disjoncteur magnéto-thermique de 40A.
Avec près de 40A en transit, la dépendance n'est plus un simple abri de jardin !
- ⚡ Conséquence pratique : Le TGBT principal de la maison devra être équipé d'un disjoncteur divisionnaire de 40A dédié à ce départ spécifique.
- 🤝 Communication : Prévenir l'électricien de réserver un espace (modules) suffisant sur le tableau principal pour ce gros appareillage.
L'ingénieur doit toujours anticiper d'autres scénarios d'installation !
- 🔄 Modification : Et si la maison était alimentée en courant triphasé 400 V ?
- 📈 Nouvel Impact : Le courant se diviserait sur les trois phases, tombant à \( I = 9000 / (400 \cdot \sqrt{3}) \approx 13 \text{ A} \).
- 💡 Conclusion : On utiliserait un câble beaucoup plus fin (moins cher au mètre) ! Mais cela nécessiterait un appareillage triphasé plus onéreux. Le monophasé est le bon compromis ici.
Avant de calculer la résistance idéale du câble, nous devons déterminer la limite de perte autorisée. La norme NF C 15-100 nous donne une tolérance en pourcentage, mais nos équations de sectionnement utilisent des grandeurs électriques absolues (les Volts). Il faut donc faire la passerelle entre la règle juridique et la physique pure.
- 🔎 Observation : La norme impose une perte de tension maximale de 3% pour un circuit lumière/mixte.
- 🤔 Analyse du risque : Si on saute cette étape et qu'on insère "3" directement dans l'équation d'Ohms, on obtiendra un résultat complètement absurde !
- ✅ Choix stratégique : Calculer la valeur exacte en Volts que représentent ces 3% de la tension source de 230 V.
- 🎯 Objectif visé : Obtenir \( \Delta U_{\text{max}} \) en Volts pour l'injecter dans la formule de la question 3.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸Tension Source = 230 V(Tension au niveau du TGBT)
- 🔸Tolérance Normative = 3 %(Chute relative admise)
Dans un monde parfait, un câble n'offre aucune résistance au passage des électrons. Mais en réalité, le cuivre possède une résistivité naturelle. Sur de grandes longueurs (ici 40 mètres), cette résistance agit comme un frein :
Il s'agit d'une simple règle de proportionnalité mathématique.
Conversion d'une Chute Relative en Chute Absolue :Permet d'exprimer un pourcentage de perte en une valeur physique mesurable avec un voltmètre.
Elle traduit directement l'exigence de la norme en une grandeur physique exploitable pour notre dimensionnement électrique.
- \( \Delta U_{\text{max}} \) : Chute de tension absolue maximale autorisée, unité : V (Volts)
- \( U \) : Tension nominale de la source, unité : V (Volts)
- \( \Delta u_{\text{pourcent}} \) : Pourcentage maximal admis par la norme, unité : %
"Dans la précipitation, il est très fréquent d'utiliser directement la valeur '3' dans les formules de la question suivante, au lieu de la convertir en Volts..."
- L'erreur : Diviser par 3 (pour 3%) au lieu de diviser par la chute en Volts réels.
- La bonne méthode : Toujours convertir les pourcentages donnés par la norme en grandeurs électriques physiques (Volts) avant toute manipulation.
- L'astuce de pro : Encadrez ce résultat en rouge sur votre brouillon, c'est une valeur charnière !
- Le moyen mnémotechnique : % = Piège. Volts = Vérité.
Exécution de la Note de Calculs
- Le pourcentage 3% s'écrit mathématiquement sous la forme de la fraction 3/100.
Isolons cette valeur maximale admise. 🔌
1. Résolution NumériqueCalcul de la perte maximale en VoltsPourquoi fait-on ce calcul ? Pour connaître la limite physique de tension que notre câble a le droit de "consommer".
Application directe du pourcentage sur la tension de référence.
- ⚙️ Substitution : Tension de 230 V multipliée par 0.03.
- 🎯 Finalité : Cette valeur sera le dénominateur clé de notre future formule de section théorique.
Vérifions que ce seuil a du sens.
- ✅ Ordre de grandeur : 6.9 Volts perdus sur 230 V, cela signifie qu'il restera au minimum 223.1 V aux prises du studio, ce qui est très largement suffisant pour faire fonctionner n'importe quel appareil 230 V (tolérance générale des appareils : +/- 10%).
- ⚡ Impact sur la suite : Cette perte de 6.9 V est notre tolérance maximale : notre câble devra être assez "gros" pour que la perte réelle soit inférieure ou égale à cette valeur.
💡 Remarque pédagogique : Selon la NF C 15-100, on accepte 3% pour l'éclairage mais jusqu'à 5% pour la force motrice (moteurs seuls). Dans un logement mixte (studio), on retient toujours le plus restrictif (3%).
Concrètement, le multimètre de l'inspecteur du Consuel ne devra pas afficher moins de 223.1 V au tableau de la grange quand tout fonctionnera à fond.
- ⚡ Conséquence pratique : Il est crucial de choisir une section de câble qui garantira qu'on ne dépassera jamais ces 6.9 V de perte.
- 👨🔌 Action corrective : Si au test final on mesure une chute de 10 V, le chantier sera refusé et il faudra creuser à nouveau pour changer le câble !
L'objectif de la norme est de protéger les appareils, mais que se passerait-il avec une autre tension ?
- 🔄 Modification : Et si le réseau local EDF fournissait une tension historiquement un peu basse, disons 220 V au lieu de 230 V au TGBT ?
- 📈 Nouvel Impact : La chute tolérée à 3% deviendrait : \( 220 \cdot 0.03 = 6.6 \text{ V} \).
- 💡 Conclusion : Le budget de perte serait plus strict, ce qui obligerait mathématiquement à sur-dimensionner davantage le câble. Les 230 V standardisés facilitent donc le transport d'énergie !
Voici le cœur du problème. Nous devons croiser les données géométriques (longueur), matérielles (résistivité du cuivre) et électriques (courant, chute de tension) pour dicter l'épaisseur du fil qui reliera la maison à la grange. Cette épaisseur (la section) est notre unique variable d'ajustement.
- 🔎 Observation : Nous avons un courant \( I_{\text{b}} \) important (39.13 A) et une distance non négligeable (40 m).
- 🤔 Analyse du risque : Si on choisit la section "au hasard", le câble risque de fondre ou la chute de tension excédera notre tolérance de 6.9 V.
- ✅ Choix stratégique : On utilise la formule inverse de la chute de tension absolue pour obtenir mathématiquement la section brute exacte (\( S \)) requise.
- 🎯 Objectif visé : Trouver la valeur de la surface minimale (en \( \text{mm}^2 \)) pour assurer le transfert énergétique en toute sécurité.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸Courant d'emploi = 39.13 A(Calculé à la Q1)
- 🔸Chute de tension = 6.9 V(Tolérance de Q2)
- 🔸Résistivité Cuivre = 0.0225 \( \Omega \cdot \text{mm}^2/\text{m} \)(Constante du matériau)
- 🔸Longueur = 40 m(Distance maison-grange)
La résistance d'un câble cylindrique (comme un fil de cuivre) se comporte exactement comme un tuyau d'eau :
L'équation fondatrice pour le dimensionnement filaire en continu ou monophasé.
Loi de la section théorique minimale :C'est la transposition de la loi d'Ohm (\( U = R \cdot I \)) combinée à la loi de Pouillet (\( R = \rho \cdot L / S \)).
En fixant la chute de tension maximale (\( \Delta U_{\text{max}} \)) au dénominateur, la formule extrait directement la section (\( S \)) nécessaire pour ne pas dépasser cette chute.
- \( S \) : Section théorique minimale du câble, unité : \( \text{mm}^2 \)
- \( \rho \) : Résistivité du matériau conducteur, unité : \( \Omega \cdot \text{mm}^2/\text{m} \)
- \( L \) : Longueur simple de la tranchée, unité : m (Mètres)
- \( I_{\text{b}} \) : Courant d'emploi, unité : A (Ampères)
- \( \Delta U_{\text{max}} \) : Chute de tension admise, unité : V (Volts)
"Une erreur récurrente consiste à oublier le facteur '2' propre au circuit monophasé, menant à calculer une section divisée par deux..."
- L'erreur : Écrire \( S = (\rho \cdot L \cdot I_{\text{b}}) / \Delta U \).
- La bonne méthode : Prendre en compte la distance d'aller de la Phase (\( L \)) ET la distance de retour du Neutre (\( L \)). Soit \( 2 \cdot L \).
- L'astuce de pro : Si le schéma indique "Mono", dessinez instantanément deux fils (L et N) sur votre brouillon pour ancrer visuellement le facteur 2.
- L'impact direct : Oublier le 2, c'est poser un câble deux fois trop fin. La chute de tension réelle sera doublée et dépassera la norme !
Exécution de la Note de Calculs
- La résistivité \( \rho \) intègre déjà des \( \text{mm}^2 \), il est donc absolument inutile (et faux) de convertir cette surface en mètres carrés (USI) ! Le résultat sortira naturellement en \( \text{mm}^2 \).
- Le reste des grandeurs (V, A, m) est parfaitement homogène.
Procédons au calcul du dimensionnement final. ⚙️
1. Résolution NumériqueCalcul de la section brute de cuivrePourquoi fait-on ce calcul ? Pour trouver l'épaisseur minimale physique qui obéira stricto sensu aux contraintes fixées.
On injecte l'intégralité de nos données collectées dans l'équation mère.
- ⚙️ Substitution : \( 2 \cdot 0.0225 \cdot 40 \cdot 39.13 \) au numérateur, et le fameux \( 6.9 \) au dénominateur.
- 💡 Piège évité : Nous avons bien pensé à utiliser la valeur de \( \rho \) du cuivre (0.0225) comme indiqué dans l'alerte (l'aluminium, introuvable, aurait requis \(\approx 0.036\)).
- 🎯 Finalité : Sortir une valeur purement mathématique à interpréter au regard du marché industriel.
Ce chiffre de 10.21 est la bascule vers le monde réel.
- ✅ Ordre de grandeur : Une section d'environ 10 \( \text{mm}^2 \) est tout à fait standard pour alimenter une annexe ou un très gros appareil de cuisson éloigné.
- ⚡ Impact sur la suite : Cette valeur est théorique. Aucun fabricant ne moule des câbles de "10.21 \( \text{mm}^2 \)". Il va falloir arrondir à la hausse.
- ⚠️ Attention : On est à 10.21. On est légèrement au-dessus des 10 \( \text{mm}^2 \) commerciaux. Ce dépassement infime va nous forcer à une décision cruciale à la prochaine étape !
💡 Remarque pédagogique : Sur les logiciels de dimensionnement électrique (comme Caneco BT), le moteur de calcul passe exactement par cette équation interne avant de proposer une référence de câble issue du catalogue.
Avec 10.21 \( \text{mm}^2 \) stricts, vous savez que le câble d'alimentation va avoir le diamètre d'un gros stylo.
- ⚡ Conséquence pratique : Il va falloir s'assurer que le fourreau enterré rouge (TPC) est assez large pour laisser coulisser ce gros câble sans forcer.
- 👨🔌 Action corrective : C'est ici que l'ingénieur fait la différence : il sait lire un résultat brut et le transformer en commande d'achat réaliste.
L'ingénierie, c'est prévoir l'évolution d'un projet !
- 🔄 Modification : Et si la grange était située tout au fond de la propriété, à 80 mètres (au lieu de 40) du TGBT ?
- 📈 Nouvel Impact : La longueur \( L \) doublerait. L'équation étant linéaire, la section théorique doublerait aussi pour atteindre : \( S = 20.42 \, \text{mm}^2 \).
- 💡 Conclusion : On comprend ici l'importance de la distance en basse tension ! Transporter l'énergie coûte cher en cuivre. Parfois, rapprocher le TGBT ou changer la localisation de l'extension est plus rentable.
Nous avons un résultat mathématique de 10.21 millimètres carrés. Mais l'industrie de la câblerie obéit à des standards internationaux de fabrication. Il va falloir confronter notre théorie au catalogue de matériel et vérifier que notre choix garantit bien la sécurité. C'est l'étape de l'ingénierie appliquée !
- 🔎 Observation : Le calcul théorique donne \( S = 10.21 \text{ mm}^2 \). Les tailles standards proches sont 10 et 16.
- 🤔 Analyse du risque : Prendre la taille inférieure (10) parce qu'elle est "proche" est une erreur fatale : on dépasserait la limite légale de chute de tension.
- ✅ Choix stratégique : Arrondir systématiquement à la section commerciale immédiatement supérieure.
- 💡 Alternative : Aucune. Jouer avec la sécurité électrique est proscrit.
- 🎯 Objectif visé : Sélectionner le câble en stock et recalculer la chute de tension réelle qu'il va générer pour prouver la conformité.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸Section théorique = 10.21 \( \text{mm}^2 \)(Calculée à l'étape 3)
- 🔸Sections standards = ... 6, 10, 16, 25 ... \( \text{mm}^2 \)(Catalogue fournisseur)
- 🔸Constante Numérateur = 70.434 \( \text{V} \cdot \text{mm}^2 \)(Le produit \( 2 \cdot \rho \cdot L \cdot I_{\text{b}} \))
L'industrie ne fabrique pas des câbles sur mesure, car cela coûterait trop cher. On se réfère donc à une suite de valeurs normalisées :
C'est l'heure de la vérification finale avec la formule de base inversée.
Recalcul de la Chute de Tension Absolue :Permet de connaître la vraie perte en ligne, celle qui sera mesurable physiquement le jour J.
Maintenant que la section réelle est figée, la vraie variable inconnue redevient la tension perdue.
- \( \Delta U_{\text{reel}} \) : La chute de tension effective et définitive, unité : V (Volts)
- \( S_{\text{choisie}} \) : La section marchande sélectionnée, unité : \( \text{mm}^2 \)
"Face à un calcul de 10.21, la tentation est immense de se dire 'c'est presque 10, je prends du 10 mm² pour faire des économies'."
- L'erreur : Arrondir à l'entier le plus proche (10 mm²) au lieu de la borne supérieure.
- La bonne méthode : Un câble de 10 mm² sera trop fin. La chute de tension grimperait à \( 7.04 \text{ V} \), dépassant notre budget limite de \( 6.9 \text{ V} \). L'installation serait non conforme. On prend 16 mm².
- L'astuce de pro : La sécurité prime toujours sur l'économie de cuivre !
- Le moyen mnémotechnique : La section est comme un pont. Si le camion pèse 10.2 tonnes, on ne l'envoie pas sur un pont certifié pour 10 tonnes.
Exécution de la Note de Calculs
- Dans la liste commerciale fournie (1.5, 2.5, 4, 6, 10, 16, 25...), la valeur immédiatement supérieure à 10.21 est bien 16 \( \text{mm}^2 \).
Validons la chute de tension réelle avec ce nouveau câble de 16 \( \text{mm}^2 \). 🔌
1. Résolution NumériqueCalcul de la chute de tension finalePourquoi fait-on ce calcul ? Pour valider formellement la conformité de notre choix aux yeux des normes et du client.
On reprend l'équation de la chute de tension, mais on divise par la vraie surface de cuivre qu'on va acheter.
- ⚙️ Substitution : On divise le bloc numérateur (déjà connu : 70.434) par 16.
- 🎯 Finalité : Obtenir une perte en Volts strictement inférieure à notre plafond de 6.9 V.
La conclusion mathématique est sans appel.
- ✅ Vérification : 4.40 Volts perdus, c'est largement en dessous de la barre limite des 6.9 Volts (soit 3% de 230 V).
- ⚡ Conformité : En pourcentage, cela représente \( (4.40 / 230) \cdot 100 \approx 1.9\% \). La norme NF C 15-100 est parfaitement respectée.
- 📊 Confort : Le studio aura toujours au moins \( 230 - 4.40 = 225.6 \text{ V} \) de tension disponible à pleine charge, ce qui est excellent.
💡 Remarque pédagogique : Sur un dossier technique, on rédige toujours la conclusion sous la forme de l'inégalité de preuve : " \( 4.4 \text{ V} \le 6.9 \text{ V} \) => Câble Validé".
Vous pouvez rappeler le chef de chantier : il faut passer commande tout de suite au fournisseur.
- ⚡ Conséquence pratique : Il faut commander au minimum 40 mètres linéaires (idéalement 45m pour avoir du rab aux tableaux) de câble type U1000 R2V 3G16 (Phase, Neutre, Terre en 16 mm²).
- 💰 Coût : Le 16 mm² cuivre représente un investissement important. Le client devra être facturé en conséquence, mais c'est le prix de la fiabilité.
- 📅 Délai : Le câble étant "En stock" selon notre tableau, le terrassier pourra refermer la tranchée dès demain !
Et si on avait eu l'aluminium en stock, comme espéré initialement ?
- 🔄 Modification : Le câble en aluminium possède une résistivité plus élevée (\( \rho \approx 0.036 \)).
- 📈 Nouvel Impact : Le calcul théorique (Question 3) aurait donné : \( S = (2 \cdot 0.036 \cdot 40 \cdot 39.13) / 6.9 = 16.33 \, \text{mm}^2 \).
- 💡 Conclusion : Avec un tel résultat, il aurait fallu arrondir à la section commerciale supérieure, c'est-à-dire 25 mm². L'aluminium est moins cher, mais nécessite des câbles bien plus gros et plus difficiles à cintrer !
BILAN FINAL & PERFORMANCES
✅ Checklist d'Auto-Évaluation
Avant de clore cet exercice, vérifiez que vous avez bien assimilé la démarche globale de conception en électrotechnique :
🎯 Conclusion du projet : Mission accomplie avec brio. Le terrassier va pouvoir refermer la tranchée sereinement cet après-midi. La grange, transformée en studio, pourra supporter tous ses équipements fonctionnant en simultané sans générer de baisse de tension gênante sur le réseau lumière. Le passage de l'expert Consuel devrait être une simple formalité technique.
💡 La plus-value technique apportée : En refusant la tentation dangereuse du 10 mm² et en choisissant une section normée de 16 mm², le bureau d'études a non seulement garanti la conformité de l'installation vis-à-vis des normes de sécurité incendie, mais il a aussi offert une excellente qualité de réseau (\( \Delta U \) de 1.9% seulement) prolongeant la durée de vie des appareils de l'utilisateur.
📊 Tableau de Bord des Performances
DÉCISION DU DIRECTEUR TECHNIQUE
"Une démonstration claire et irréfutable. L'arrondi maîtrisé vers le câble de 16 mm² démontre une solide compréhension des contraintes industrielles et de sécurité. Ordre d'achat signé, on déploie !"
