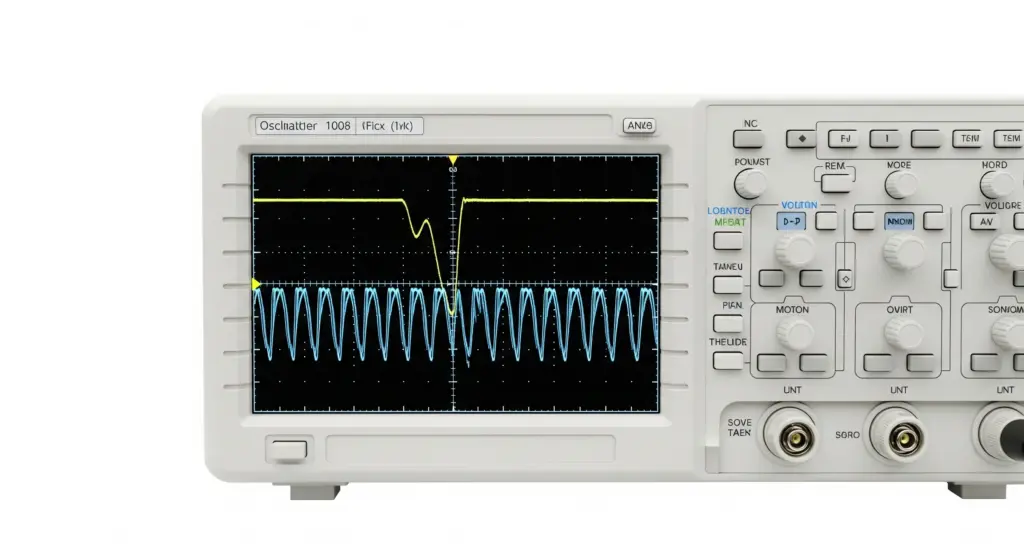

Utilisation de l’oscilloscope pour visualiser une tension
📝 Contexte Scientifique
Au fond du laboratoire de Physique-Chimie du collège, Léo, un élève très curieux de 3ème, vient de retrouver un mystérieux petit boîtier d'alimentation électrique noir.
Sur son étiquette à moitié effacée, il est absolument impossible de lire si ce générateur délivre un courant continu (comme une simple pile) ou un courant alternatif (comme une prise secteur de la maison).
En effet, pour percer ce mystère sans risquer de griller une ampoule test, Léo décide de faire appel à l'outil ultime du physicien : l'oscilloscope. Cet appareil perfectionné permet de tracer, en temps réel, l'évolution exacte d'une tension électrique au cours du temps.
Léo relie donc les deux bornes du boîtier à l'entrée de l'oscilloscope et allume l'écran. Immédiatement, une magnifique courbe verte lumineuse apparaît sur le quadrillage de l'appareil !
En tant que scientifique expert de la classe, vous devez aider Léo à analyser l'écran quadrillé de l'oscilloscope pour déterminer la nature exacte de cette tension. Vous devrez ensuite calculer sa valeur maximale et en déduire sa fréquence de battement.
"Attention Léo ! On ne branche JAMAIS un oscilloscope directement sur une prise secteur murale (230 Volts) sans matériel de protection spécifique, car le risque d'électrocution est mortellement élevé. Ici, notre boîtier de laboratoire délivre fort heureusement une très basse tension de sécurité."
Pour décrypter ce graphique de manière purement mathématique, Léo a noté sur son cahier de brouillon les réglages précis des boutons rotatifs de l'oscilloscope lors de son expérience.
Ces données sont absolument cruciales pour attribuer une véritable valeur physique aux carreaux (appelés divisions) affichés sur l'écran lumineux.
📚 Lois et Modèles Applicables en Électricité
Relation Fréquence/Période Loi des Tensions Efficaces| AXE VERTICAL (TENSION) | |
| Sensibilité Verticale (Bouton d'amplitude) | \( S_{\text{v}} = 2 \text{ V/div} \) |
| AXE HORIZONTAL (TEMPS) | |
| Sensibilité Horizontale / Vitesse de Balayage | \( S_{\text{h}} = 5 \text{ ms/div} \) |
E. Méthodologie d'Étude et de Résolution
Pour analyser méthodiquement ce signal et résoudre l'énigme posée à Léo, nous allons impérativement suivre le raisonnement scientifique pas-à-pas détaillé ci-dessous.
Étape 1 : Analyse visuelle de la nature de la tension
Observer la forme géométrique précise de la courbe tracée sur l'écran pour définir si le courant étudié est continu ou alternatif.
Étape 2 : Étude de l'Axe Vertical
Mesurer la hauteur maximale du signal en divisions, puis calculer algébriquement la Tension Maximale et la Tension Efficace du boîtier.
Étape 3 : Étude de l'Axe Horizontal
Mesurer la largeur temporelle du motif élémentaire qui se répète pour calculer la Période en millisecondes.
Étape 4 : Synthèse Graphique et Validations
En déduire logiquement la Fréquence du signal en Hertz, puis réaliser un schéma de synthèse annoté pour conclure le rapport.
Utilisation de l’oscilloscope pour visualiser une tension
🎯 Objectif Scientifique
Avant même de faire le moindre calcul mathématique avec une calculatrice, un physicien doit longuement observer son expérience visuelle.
L'objectif profond de cette toute première étape est de classifier rigoureusement le type de courant produit par le boîtier, uniquement en observant la forme de la trace lumineuse sur l'écran quadrillé.
📚 Lois & Principes
- Signal Continu : Une tension dont la valeur reste toujours rigoureusement identique dans le temps. Elle donne une trace droite totalement horizontale.
- Signal Alternatif : Une tension qui prend successivement des valeurs positives puis négatives au cours du temps. Elle force le courant à s'inverser sans cesse.
En observant très attentivement l'écran, je constate que la ligne verte n'est pas du tout droite et horizontale. Au contraire, elle ondule fortement de part et d'autre de l'axe central.
Pour cette manipulation initiale, Léo n'a touché à aucun bouton de mesure. Il a simplement vérifié que la ligne centrale représentait bien le zéro Volt.
Je remarque que la trace monte clairement au-dessus de cet axe central, puis redescend en dessous. De plus, ce motif géométrique particulier se répète à l'infini sans jamais changer de forme.
Une tension électrique est dite périodique si un même motif élémentaire se reproduit toujours identique à lui-même à intervalles de temps strictement réguliers.
Enfin, elle est qualifiée de sinusoïdale si la forme de ses ondulations correspond à une courbe mathématique parfaite appelée "sinusoïde". Cela se caractérise par des vagues très douces et parfaitement symétriques, propres aux alternateurs magnétiques.
📋 Données d'Entrée Graphique
| Paramètre Observé | Valeur Descriptive |
|---|---|
| Forme globale de la trace lumineuse | Vagues très régulières et continues |
| Position par rapport à l'axe du temps (zéro Volt) | Alterne nettement au-dessus et en-dessous |
Avant d'affirmer avec certitude qu'un signal est alternatif, assurez-vous toujours d'avoir bien repéré expérimentalement l'axe du zéro Volt. Un signal ondulant qui resterait confiné uniquement au-dessus de cette ligne serait qualifié de "variable", mais pas "alternatif" !
Exécution de l'Analyse Scientifique
Nous synthétisons nos observations visuelles sous la forme de déductions logiques strictes.
1. Synthèse Graphique DéductiveEn associant les trois propriétés visuelles majeures au lexique scientifique du collège étudié en classe :
L'association simultanée de ces trois mots de vocabulaire permet de caractériser le boîtier avec une rigueur absolue.
La tension délivrée par le boîtier inconnu est indubitablement une tension alternative, périodique et sinusoïdale.
Cette observation expérimentale est parfaitement logique et attendue pour un bloc d'alimentation standard branché sur le secteur de la maison.
En effet, toutes les prises de courant domestiques européennes délivrent un courant alternatif de cette forme extrêmement précise, afin de limiter les pertes d'énergie lors du transport électrique.
Ne confondez jamais un signal purement sinusoïdal avec un signal dit "triangulaire" (en forme de montagnes ou de zig-zag très pointus) ou avec un signal "carré" (en forme de créneaux de château fort).
🎯 Objectif Scientifique
Maintenant que nous connaissons parfaitement la forme ondulatoire des vagues de notre tension, nous voulons absolument évaluer leur "hauteur" électrique.
L'objectif est de mesurer expérimentalement la valeur de la tension lorsqu'elle atteint son sommet le plus haut. C'est ce qu'on appelle la Tension Maximale (\( U_{\text{max}} \)).
Ensuite, grâce à un calcul mathématique de conversion, nous en déduirons la tension de référence qu'un simple multimètre de laboratoire afficherait : la Tension Efficace (\( U_{\text{eff}} \)).
📚 Lois & Principes
- Loi de l'Axe Vertical de l'Oscilloscope : Sur cet appareil, la tension lue est toujours strictement proportionnelle au nombre de divisions affichées sur l'écran verticalement.
- Théorème des Tensions Efficaces : Pour un signal électrique qui est parfaitement sinusoïdal, la tension efficace est toujours égale à la tension crête maximale divisée mathématiquement par la constante racine carrée de 2.
Pour mesurer une "hauteur" de tension, je dois obligatoirement concentrer mon regard sur l'axe vertical de l'oscilloscope.
Voici la manipulation à réaliser : Léo s'assure d'abord que le signal est bien centré. Ensuite, il compte avec une grande précision le nombre de divisions (les grands carreaux) comprises entre l'axe central horizontal et le sommet absolu de la courbe verte.
Une fois ce nombre obtenu, il devra inévitablement le multiplier par la valeur en Volts accordée à un seul carreau. Cette valeur est indiquée par le bouton rotatif de sensibilité \( S_{\text{v}} \) qu'il a préalablement réglé.
La tension maximale (\( U_{\text{max}} \)) est la crête absolue et extrême du signal. Cependant, elle n'est atteinte qu'un instant extrêmement court à chaque vague !
La tension efficace (\( U_{\text{eff}} \)), quant à elle, représente la tension "moyennée" équivalente en courant continu qui produirait exactement la même quantité de chaleur dans une résistance électrique. C'est cette valeur efficace vitale qui est toujours indiquée sur les étiquettes des appareils électroménagers.
📋 Données d'Entrée Disponibles
| Paramètre Physique | Valeur Expérimentale Lues |
|---|---|
| Écartement Vertical (mesuré à l'œil nu depuis l'axe zéro jusqu'au sommet) | \( Y = 3 \text{ div} \) |
| Sensibilité Verticale (Imposée par le bouton du panneau de contrôle) | \( S_{\text{v}} = 2 \text{ V/div} \) |
Assurez-vous toujours consciencieusement de bien partir de l'axe de symétrie horizontal central pour compter vos carreaux vers le haut !
Un piège très classique lors des évaluations est de compter depuis le creux tout en bas de la vague jusqu'au sommet absolu. Si vous faites cela, vous obtiendrez une valeur doublée que l'on nomme la tension "crête-à-crête". Ce serait une grave erreur !
Exécution des Calculs Numériques
Nous allons traiter successivement le calcul de la valeur maximale crête, puis enchaîner avec sa conversion algorithmique en valeur efficace qui sera perçue par nos circuits.
1. Détermination de la Tension MaximaleEn remplaçant précautionneusement les grandeurs littérales par les mesures relevées directement sur l'écran quadrillé, on obtient le produit suivant :
Calcul analytique de \( U_{\text{max}} \) :Le calcul démontre que le signal atteint bien une tension crête absolue de 6 Volts. C'est le point culminant, et potentiellement le plus dangereux, de notre "vague" électrique temporelle.
📉 Diagramme de la mesure de l'amplitude
Nous appliquons maintenant, avec rigueur, la loi mathématique implacable reliant la valeur crête et la valeur efficace pour un signal d'origine sinusoïdale pure :
Calcul analytique de \( U_{\text{eff}} \) :C'est donc cette tension précise d'environ 4,2 Volts qu'un voltmètre traditionnel afficherait immanquablement s'il était branché en mode "AC" (Alternatif).
L'analyse graphique de l'axe vertical nous permet de conclure formellement que le boîtier délivre une tension maximale de 6 Volts. Cela engendre directement une tension efficace d'environ 4,2 Volts dans le circuit.
Ce résultat chiffré est absolument cohérent avec la fonction d'un bloc d'alimentation standard au collège !
En effet, un générateur de travaux pratiques étiqueté "4,5 V alternatif" dans le commerce grand public affiche très souvent une tension efficace réelle très proche de la valeur de 4,2 Volts que nous venons de calculer. L'ordre de grandeur est parfaitement respecté.
Faites extrêmement attention au sens de la formule de la tension efficace lors de vos futurs calculs.
Une erreur tragique et très fréquente lors des contrôles est de vouloir multiplier \( U_{\text{max}} \) par la racine carrée de 2, au lieu de le diviser. N'oubliez jamais cette règle d'or universelle : la tension efficace est toujours plus petite que la tension maximale, puisqu'elle correspond à une forme de "moyenne" énergétique amoindrie.
🎯 Objectif Scientifique
Nous connaissons maintenant avec brio la hauteur d'amplitude des vagues électriques de notre boîtier. À présent, nous voulons savoir "à quelle vitesse" temporelle ces ondes se répètent dans le circuit.
L'objectif expérimental est de mesurer la durée d'un seul motif élémentaire, grandeur appelée la Période (\( T \)).
Dans un second temps, nous calculerons analytiquement le nombre de fois que ce motif complet se répète en l'espace d'une seule et unique seconde : c'est ce que la science définit comme la Fréquence (\( f \)).
📚 Lois & Principes
- Loi de l'Axe Horizontal : Le temps total écoulé pour former un seul motif est strictement proportionnel au nombre de carreaux horizontaux de ce motif. Il faut le multiplier par le balayage imposé par la machine.
- Définition Universelle de la Fréquence : La fréquence électrique (toujours exprimée en Hertz) est systématiquement l'inverse mathématique de la période (cette dernière devant être exprimée obligatoirement en secondes).
Pour mesurer une durée temporelle précise, je dois impérativement utiliser l'axe horizontal de l'oscilloscope cathodique.
Voici le protocole de lecture que Léo a appliqué : Il a isolé visuellement un motif qui se répète. Pour faciliter sa lecture, il a choisi de partir d'un sommet supérieur d'une vague pour aller horizontalement jusqu'au sommet de la vague immédiatement suivante.
Ensuite, il a compté le nombre exact de carreaux horizontaux séparant ces deux points. Enfin, il devra inéluctablement multiplier ce chiffre par la valeur du balayage temporel \( S_{\text{h}} \), avant de procéder au calcul de l'inverse mathématique.
La Période \( T \) est avant tout un temps (une durée mesurable au chronomètre si elle était lente), elle se mesure donc usuellement en secondes (\( \text{s} \)).
La Fréquence \( f \) est, en opposition fondamentale, un nombre de répétitions ou de cadences, elle se mesure en Hertz (\( \text{Hz} \)). Plus une période temporelle est courte (le motif est tracé très rapidement), plus la fréquence de répétition sera logiquement élevée dans la même fenêtre d'une seconde.
📋 Données d'Entrée Disponibles
| Paramètre Physique | Valeur Expérimentale Lues |
|---|---|
| Écartement Horizontal mesuré (afin d'isoler 1 seul motif complet) | \( X = 4 \text{ div} \) |
| Sensibilité Horizontale / Balayage Temporel | \( S_{\text{h}} = 5 \text{ ms/div} \) |
Si la courbe sinusoïdale coupe très mal le quadrillage central de l'écran, choisissez judicieusement de compter le nombre de carreaux en écartant les pointes supérieures extrêmes des vagues !
En effet, la distance horizontale parfaite séparant deux "crêtes" consécutives correspond très exactement à une Période spatiale complète. C'est très souvent une méthode beaucoup plus facile pour lire sur un écran quadrillé un peu flou.
Exécution des Calculs Numériques
La séquence expérimentale se déroule impérativement en trois étapes : calcul brut temporel, conversion obligatoire d'unités de temps, puis déduction algébrique de la fréquence.
1. Calcul de la Période bruteJe multiplie avec assurance le nombre de carreaux d'un seul motif par le temps fuyant que dure un seul carreau :
Calcul analytique de \( T \) :Un seul battement ondulatoire complet de cette tension de boîtier dure donc exactement 20 millisecondes. C'est un phénomène électrique extrêmement bref, indiscernable pour l'œil humain nu.
📉 Diagramme de la mesure temporelle
Avant de calculer brutalement la fréquence, je dois impérativement, sous peine de sévère sanction de calcul, convertir les millisecondes en secondes (l'unité absolue de base du Système International). Pour ce faire, on divise tout simplement par le facteur 1000 :
Conversion de l'unité de \( T \) :La période est maintenant solidement et rigoureusement convertie dans le système standard des physiciens.
3. Déduction de la FréquenceLa fréquence est déterminée triomphalement par la formule de l'inverse de la période exprimée en secondes. Le résultat sera une cadence dynamique, dont l'unité honorifique est le Hertz (\( \text{Hz} \)) :
Calcul analytique de \( f \) :Le calcul mathématique final nous prouve de façon absolument incontestable que le motif géométrique complexe de la tension se répète à l'identique 50 fois chaque seconde !
L'étude minutieuse de l'axe temporel horizontal nous a permis de déterminer sans faille que la tension du boîtier a une période de 20 millisecondes, ce qui correspond au final à une fréquence d'oscillation impressionnante de 50 Hertz.
Avez-vous remarqué la valeur magique que nous venons victorieusement de trouver ? 50 Hertz !
En France et dans presque la totalité de l'Europe, c'est très exactement la fréquence de distribution absolue du réseau électrique domestique imposée par les fournisseurs d'énergie. Ce résultat de grande classe valide parfaitement la solide hypothèse selon laquelle notre petit boîtier mystère se branche d'abord sur le secteur de la salle de classe.
L'erreur fatale la plus courante lors de l'épreuve du Brevet des Collèges en classe de 3ème est l'oubli dramatique de l'étape de conversion de la Période initiale.
Si vous tapez hâtivement `1 divisé par 20` dans votre calculatrice de collège, vous obtiendrez une fréquence mathématiquement aberrante de `0,05 Hz`. Répétez-le sans cesse avant vos devoirs : La période doit impérativement toujours être en Secondes pour avoir le droit de calculer une fréquence !
🎯 Objectif Scientifique
Il est temps de regrouper toutes nos trouvailles physiques. L'objectif ultime de cette conclusion est de compiler toutes les grandeurs fraîchement calculées pour créer un schéma de synthèse annoté de haute précision.
Ce schéma final servira de rapport probant pour prouver formellement l'identité électrique du boîtier à notre élève Léo.
📚 Lois & Principes
- Représentation Graphique Normée : Tout résultat scientifique doit pouvoir être tracé avec ses grandeurs limites annotées sur un graphe cartésien ($x$ pour le temps, $y$ pour la tension).
Pour construire mon schéma bilan en évitant toute erreur, je dois placer intelligemment toutes les lignes de seuil que j'ai calculées. Je tracerai une ligne pointillée rouge pour la tension maximale, une ligne jaune pour la tension efficace, et j'encadrerai un motif complet avec des flèches bleues pour bien montrer l'étendue spatiale de la période mesurée.
L'abaque d'un oscilloscope n'est rien d'autre qu'un repère mathématique. Rassembler toutes les données sur ce repère permet de visualiser d'un seul coup d'œil le danger potentiel du courant (ses pics d'amplitude) et son caractère cyclique (sa répétitivité). C'est le résumé visuel par excellence du physicien.
📋 Données d'Entrée Graphique
| Grandeurs Calculées | Valeur à placer sur l'abaque |
|---|---|
| Tension Maximale Crête | \( 6 \text{ V} \) |
| Tension Efficace RMS | \( 4{,}2 \text{ V} \) |
| Période du motif | \( 20 \text{ ms} \) |
Lorsque vous dessinez vos propres schémas de synthèse sur une copie de devoir, utilisez toujours des crayons de couleurs différentes pour l'amplitude (vertical) et la période (horizontal). Cela empêche votre cerveau de s'emmêler les pinceaux lors d'une relecture rapide !
Exécution de la Vérification Ultime
Nous vérifions la solidité de nos calculs avant de tracer le graphe final de rapport.
1. Boucle de validation mathématiqueEn injectant nos deux valeurs de temps et de cadence, on vérifie l'intégrité de l'équation :
L'égalité est parfaite, nos calculs précédents sont incontestables. Nous pouvons à présent générer le diagramme annoté final en toute sécurité scientifique.
L'abaque finalisé superpose de manière claire et indiscutable l'ensemble des grandeurs qui gouvernent notre fameux boîtier inconnu.
En observant ce graphe de synthèse, on remarque bien que la ligne orange de la valeur efficace passe "en plein milieu" du signal et non pas au sommet. Cela prouve visuellement que la tension efficace est bien une moyenne lissée de l'énergie électrique !
Lors d'un compte-rendu écrit, n'omettez jamais les titres de vos axes ni la flèche orientant le sens de lecture du graphe (le temps s'écoule toujours vers la droite et ne revient jamais en arrière).
📄 La Copie Parfaite (Ce qu'il faut écrire)
Voici le résumé académique condensé de toute notre résolution détaillée. C'est la structure exacte et aérée attendue par un correcteur pointilleux de Brevet des Collèges lors d'un examen scientifique de fin d'année.
CORRECTION OFFICIELLE
D'après l'écran de l'oscilloscope réglé par nos soins, la trace lumineuse ondule symétriquement de part et d'autre de l'axe central du temps.
Le motif graphique se répète indéfiniment et prend la forme régulière d'une vague très douce. On en déduit fort logiquement que la tension délivrée par le boîtier est une tension alternative, périodique et sinusoïdale.
Mesures expérimentales strictes, calculées à l'aide des sensibilités de l'appareil (\( S_{\text{v}} = 2 \text{ V/div} \) et \( S_{\text{h}} = 5 \text{ ms/div} \)).
| Grandeur étudiée | Symbole de notation | Valeur Expérimentale | Valeur Théorique (Secteur) |
|---|---|---|---|
| Tension Maximale absolue | \( U_{\text{max}} \) | 6 V | - |
| Tension Efficace continue | \( U_{\text{eff}} \) | 4,2 V | ~ 4,5 V (Norme collège) |
| Période Temporelle d'un motif | \( T \) | 20 ms | 20 ms |
| Fréquence de répétition temporelle | \( f \) | 50 Hz | 50 Hz |
