Lois de la Réfraction : Le Rayon Laser
Contexte : La lumière déviée, un monde de technologies.
Avez-vous déjà remarqué qu'une paille plongée dans un verre d'eau semble "cassée" ? Ce phénomène fascinant est dû à la réfraction, la déviation que subit la lumière lorsqu'elle change de milieu de propagation (passant de l'air à l'eau, par exemple). Cette propriété fondamentale de la lumière est au cœur d'innombrables technologies, des lunettes de vue qui corrigent notre vision aux lentilles des appareils photo, en passant par les fibres optiques qui transportent les données d'Internet à travers les océans. Cet exercice vous guidera dans l'application des lois de Snell-DescartesLois qui décrivent le comportement de la lumière à l'interface de deux milieux différents. Elles relient les angles d'incidence et de réfraction aux indices de réfraction des milieux. pour prédire la trajectoire d'un rayon lumineux.
Remarque Pédagogique : Cet exercice est une application directe de l'optique géométrique. Nous allons utiliser une loi fondamentale pour relier les propriétés des milieux (leurs indices de réfraction) à la géométrie du trajet de la lumière (les angles). C'est une démarche essentielle pour comprendre la conception de tous les systèmes optiques qui nous entourent.
Objectifs Pédagogiques
- Identifier l'angle d'incidence et l'angle de réfraction par rapport à la normale.
- Appliquer la loi de Snell-Descartes pour calculer un angle de réfraction.
- Comprendre la notion d'indice de réfractionNombre sans dimension qui caractérise la vitesse de la lumière dans un milieu. Un indice élevé signifie que la lumière se propage lentement. L'indice du vide (et de l'air, en approximation) est de 1..
- Calculer la vitesse de la lumière dans un milieu autre que le vide.
- Analyser le comportement de la lumière lors du passage d'un milieu à un autre.
Données de l'étude

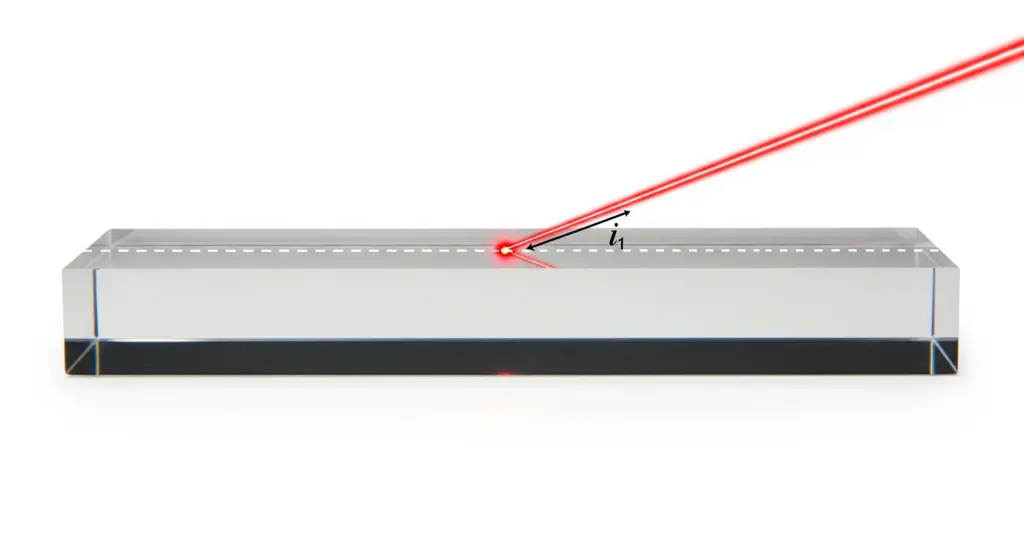

Schéma de la réfraction
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Angle d'incidence | \(i_1\) | 45 | \(\text{degrés (}^\circ\text{)}\) |
| Indice de réfraction de l'air | \(n_1\) | 1.00 | (sans unité) |
| Indice de réfraction du verre | \(n_2\) | 1.50 | (sans unité) |
| Vitesse de la lumière dans le vide (célérité) | \(c\) | \(3.00 \times 10^8\) | \(\text{m/s}\) |
Questions à traiter
- En appliquant la loi de Snell-Descartes pour la réfraction, calculer la valeur de l'angle de réfraction \(i_2\).
- Le rayon lumineux est-il dévié en se rapprochant ou en s'éloignant de la normale ? Justifier.
- Calculer la vitesse de propagation \(v_2\) de la lumière dans le bloc de verre.
- Calculer l'angle de déviation \(D\), qui est l'angle entre la direction du rayon réfracté et la direction qu'aurait eue le rayon incident s'il n'avait pas été dévié.
Les bases de l'Optique Géométrique
Avant de plonger dans la correction, revoyons les concepts clés de la réfraction.
1. Indice de Réfraction (\(n\)) :
Chaque milieu transparent est caractérisé par son indice de réfraction \(n\). C'est un nombre sans unité, toujours supérieur ou égal à 1. Il décrit à quel point la lumière est ralentie en traversant ce milieu, par rapport au vide.
\[ n = \frac{c}{v} \]
où \(c\) est la vitesse de la lumière dans le vide et \(v\) est sa vitesse dans le milieu.
2. La Normale, l'Incidence et la Réfraction :
La normale est la droite imaginaire perpendiculaire à la surface de séparation des deux milieux, au point où le rayon lumineux frappe la surface. L'angle d'incidence \(i_1\) est l'angle entre le rayon incident et la normale. L'angle de réfraction \(i_2\) est l'angle entre le rayon réfracté (celui qui a traversé la surface) et la normale.
3. Loi de Snell-Descartes pour la Réfraction :
Cette loi fondamentale relie les angles aux indices de réfraction des deux milieux. Elle stipule que le produit de l'indice de réfraction et du sinus de l'angle est conservé lors du passage de l'interface.
\[ n_1 \cdot \sin(i_1) = n_2 \cdot \sin(i_2) \]
C'est la formule clé pour prédire la trajectoire de la lumière.
Correction : Lois de la Réfraction
Question 1 : Calcul de l'angle de réfraction \(i_2\)
Principe (le concept physique)
La loi de Snell-Descartes régit la déviation d'un rayon lumineux lorsqu'il traverse l'interface entre deux milieux transparents d'indices différents. En connaissant les indices des deux milieux et l'angle d'arrivée du rayon (angle d'incidence), cette loi nous permet de calculer précisément l'angle de départ du rayon dans le second milieu (angle de réfraction).
Mini-Cours (approfondissement théorique)
La loi \(n_1 \sin(i_1) = n_2 \sin(i_2)\) est une conséquence du principe de Fermat, qui stipule que la lumière emprunte le chemin qui minimise le temps de parcours entre deux points. Comme la lumière ne voyage pas à la même vitesse dans les deux milieux, le chemin le plus rapide n'est pas la ligne droite, mais une ligne "brisée" au niveau de l'interface. La loi de Snell-Descartes donne précisément l'angle de cette ligne brisée.
Remarque Pédagogique (le conseil du professeur)
La plus grande difficulté dans les exercices de réfraction est de bien identifier les angles par rapport à la normale, et non par rapport à la surface. Dessinez toujours la normale en premier, c'est votre ligne de référence pour mesurer \(i_1\) et \(i_2\).
Normes (la référence réglementaire)
Les lois de la réfraction, formulées par Willebrord Snell et René Descartes au 17ème siècle, sont des piliers de l'optique géométrique. Elles sont considérées comme des lois fondamentales de la physique, applicables à toutes les ondes (lumineuses, sonores, etc.) qui changent de milieu de propagation.
Formule(s) (l'outil mathématique)
On part de la loi de Snell-Descartes et on isole le terme que l'on cherche, \(\sin(i_2)\) :
Hypothèses (le cadre du calcul)
On suppose que la surface de séparation entre l'air et le verre est parfaitement plane et que les milieux sont homogènes (leur indice de réfraction est le même partout).
Donnée(s) (les chiffres d'entrée)
- Indice de l'air, \(n_1 = 1.00\)
- Indice du verre, \(n_2 = 1.50\)
- Angle d'incidence, \(i_1 = 45^\circ\)
Astuces(Pour aller plus vite)
Assurez-vous que votre calculatrice est bien en mode "degrés" (DEG) et non en "radians" (RAD) ou "grades" (GRAD) avant de calculer un sinus ou un arc sinus. C'est une erreur très fréquente !
Schéma (Avant les calculs)
Configuration du Problème
Calcul(s) (l'application numérique)
1. On calcule d'abord la valeur de \(\sin(i_2)\) :
2. On utilise ensuite la fonction arc sinus (notée \(\arcsin\) ou \(\sin^{-1}\) sur la calculatrice) pour trouver l'angle \(i_2\) :
Schéma (Après les calculs)
Trajectoire du Rayon Réfracté
Réflexions (l'interprétation du résultat)
L'angle de réfraction (28.1°) est plus petit que l'angle d'incidence (45°). Cela signifie que le rayon lumineux s'est rapproché de la normale en entrant dans le verre. Ce résultat est général : lorsque la lumière passe d'un milieu moins réfringent (indice plus faible) à un milieu plus réfringent (indice plus élevé), elle se rapproche toujours de la normale.
Points de vigilance (les erreurs à éviter)
Ne pas inverser \(n_1\) et \(n_2\) dans la formule est crucial. Identifiez toujours le milieu de départ (indice \(n_1\), angle \(i_1\)) et le milieu d'arrivée (indice \(n_2\), angle \(i_2\)). Une inversion conduirait à un sinus supérieur à 1, ce qui est impossible et devrait vous alerter d'une erreur.
Points à retenir (permettre a l'apprenant de maitriser la question)
- La loi de Snell-Descartes est \(n_1 \sin(i_1) = n_2 \sin(i_2)\).
- Les angles \(i_1\) et \(i_2\) sont toujours mesurés par rapport à la normale.
- Pour trouver un angle à partir de son sinus, on utilise la fonction arc sinus (\(\sin^{-1}\)) de la calculatrice.
Le saviez-vous ? (la culture de l'ingénieur)
L'indice de réfraction d'un matériau dépend légèrement de la couleur (longueur d'onde) de la lumière. C'est ce qu'on appelle la dispersion. C'est pourquoi un prisme peut décomposer la lumière blanche en un arc-en-ciel : la lumière bleue est légèrement plus déviée que la lumière rouge.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Si le bloc était en diamant (\(n_2 = 2.42\)), quel serait le nouvel angle de réfraction \(i_2\) en degrés ?
Question 2 : Direction de la déviation
Principe (le concept physique)
La comparaison entre l'angle d'incidence et l'angle de réfraction nous indique comment la trajectoire de la lumière a été modifiée. Le fait que l'angle change est la preuve de la déviation. Le sens de cette déviation (vers ou en s'éloignant de la normale) dépend directement des indices de réfraction des deux milieux.
Mini-Cours (approfondissement théorique)
La loi de Snell-Descartes \(n_1 \sin(i_1) = n_2 \sin(i_2)\) peut être vue comme une règle de proportionnalité. Si \(n_2 > n_1\) (passage vers un milieu plus réfringent), alors pour que l'égalité reste vraie, il faut que \(\sin(i_2) < \sin(i_1)\), ce qui implique \(i_2 < i_1\). Le rayon se rapproche de la normale. Inversement, si \(n_2 < n_1\), alors \(i_2 > i_1\) et le rayon s'écarte de la normale.
Remarque Pédagogique (le conseil du professeur)
Une analogie simple : imaginez une voiture roulant de l'asphalte (milieu rapide, \(n\) faible) vers du sable (milieu lent, \(n\) élevé) en biais. La roue qui touche le sable en premier est ralentie, ce qui fait pivoter la voiture et la rapproche de la "normale" (la direction perpendiculaire à la limite asphalte/sable). C'est exactement ce que fait la lumière.
Normes (la référence réglementaire)
Cette règle de déviation est une conséquence directe et universelle des lois de Snell-Descartes. Elle ne dépend que des propriétés relatives des deux milieux et constitue un principe de base de l'optique géométrique.
Formule(s) (l'outil mathématique)
Il n'y a pas de nouvelle formule ici, mais une analyse qualitative de la loi de Snell-Descartes et la comparaison des résultats numériques.
Hypothèses (le cadre du calcul)
Les hypothèses sont les mêmes que pour la question 1. La conclusion repose sur la validité des calculs précédents.
Donnée(s) (les chiffres d'entrée)
- Angle d'incidence, \(i_1 = 45^\circ\)
- Angle de réfraction calculé, \(i_2 \approx 28.1^\circ\)
- Indice de l'air, \(n_1 = 1.00\)
- Indice du verre, \(n_2 = 1.50\)
Astuces(Pour aller plus vite)
Vous pouvez répondre à la question sans même faire le calcul. Il suffit de comparer les indices de réfraction. Puisque l'on passe de l'air (\(n_1=1.00\)) au verre (\(n_2=1.50\)), on entre dans un milieu plus réfringent (\(n_2 > n_1\)). Le rayon va donc forcément se rapprocher de la normale (\(i_2 < i_1\)).
Schéma (Avant les calculs)
Comparaison des Angles
Calcul(s) (l'application numérique)
On compare simplement les deux angles :
On compare également les deux indices :
Schéma (Après les calculs)
Déviation vers la Normale
Réflexions (l'interprétation du résultat)
La justification de la déviation se fait en deux temps : d'abord par le calcul qui montre que \(i_2 < i_1\), puis par l'analyse de la situation physique qui montre que cette condition est toujours vraie lorsque l'on passe à un milieu d'indice plus élevé (\(n_2 > n_1\)). Les deux approches se confirment mutuellement.
Points de vigilance (les erreurs à éviter)
Il faut être précis dans la justification. Ne dites pas simplement "le rayon est dévié", mais précisez la direction : "il se rapproche de la normale" ou "il s'écarte de la normale". La justification doit toujours faire le lien entre la comparaison des angles et la comparaison des indices de réfraction.
Points à retenir (permettre a l'apprenant de maitriser la question)
- Si \(n_2 > n_1\), le rayon se rapproche de la normale (\(i_2 < i_1\)).
- Si \(n_2 < n_1\), le rayon s'écarte de la normale (\(i_2 > i_1\)).
- Si \(n_2 = n_1\), le rayon n'est pas dévié (\(i_2 = i_1\)).
Le saviez-vous ? (la culture de l'ingénieur)
Le phénomène de "réflexion totale interne" se produit lorsque la lumière passe d'un milieu plus réfringent à un milieu moins réfringent (\(n_1 > n_2\)) avec un angle d'incidence très grand. Le rayon ne peut plus être réfracté et est entièrement réfléchi. C'est le principe de fonctionnement des fibres optiques : la lumière est "piégée" à l'intérieur de la fibre.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Si le rayon passait du verre à l'air avec un angle d'incidence de 28.1°, comment serait-il dévié ?
Question 3 : Vitesse de la lumière dans le verre
Principe (le concept physique)
L'indice de réfraction \(n\) d'un milieu n'est pas un nombre abstrait ; il est directement lié à une propriété physique fondamentale : la vitesse à laquelle la lumière se propage dans ce milieu. La définition même de l'indice de réfraction nous donne la relation pour calculer cette vitesse.
Mini-Cours (approfondissement théorique)
La vitesse de la lumière dans le vide, \(c\), est une constante universelle, la vitesse maximale possible dans l'univers. Lorsqu'elle pénètre dans un milieu matériel (comme l'air, l'eau ou le verre), la lumière interagit avec les atomes du milieu, ce qui la ralentit. L'indice de réfraction \(n = c/v\) quantifie ce ralentissement. Un indice de 1.50 signifie que la lumière va 1.5 fois moins vite dans ce milieu que dans le vide.
Remarque Pédagogique (le conseil du professeur)
Cette formule est l'une des plus importantes de l'optique. Elle relie une propriété macroscopique (l'indice \(n\)) à une propriété fondamentale (la vitesse \(v\)). C'est un pont entre l'optique géométrique (rayons, angles) et l'optique ondulatoire (vitesse de l'onde).
Normes (la référence réglementaire)
La vitesse de la lumière dans le vide, \(c\), est une constante fondamentale de la physique, définie exactement comme 299 792 458 m/s. Pour les calculs au niveau Seconde, on utilise l'approximation \(c \approx 3.00 \times 10^8 \, \text{m/s}\).
Formule(s) (l'outil mathématique)
On part de la définition de l'indice de réfraction du verre (\(n_2\)) et on isole la vitesse \(v_2\) :
Hypothèses (le cadre du calcul)
On suppose que la valeur de l'indice de réfraction du verre est précise et constante pour la couleur du laser utilisé.
Donnée(s) (les chiffres d'entrée)
- Vitesse de la lumière dans le vide, \(c = 3.00 \times 10^8 \, \text{m/s}\)
- Indice du verre, \(n_2 = 1.50\)
Astuces(Pour aller plus vite)
Puisque \(n\) est toujours supérieur à 1 (sauf pour le vide), la vitesse \(v\) dans un milieu est toujours inférieure à \(c\). Si votre calcul donne une vitesse supérieure à \(3.00 \times 10^8 \, \text{m/s}\), vous avez probablement inversé la formule (\(v = c \cdot n\)) par erreur.
Schéma (Avant les calculs)
Relation entre Indice et Vitesse
Calcul(s) (l'application numérique)
On applique directement la formule :
Schéma (Après les calculs)
Comparaison des Vitesses de la Lumière
Réflexions (l'interprétation du résultat)
La vitesse de la lumière dans le verre est de \(2.00 \times 10^8 \, \text{m/s}\), soit deux cent mille kilomètres par seconde. C'est une vitesse prodigieuse, mais qui est néanmoins 33% plus lente que sa vitesse dans le vide. C'est ce ralentissement qui est la cause physique du phénomène de réfraction.
Points de vigilance (les erreurs à éviter)
Faites attention à la manipulation des puissances de 10 sur votre calculatrice. Une erreur d'un ordre de grandeur est vite arrivée. Vérifiez toujours que votre résultat final est bien inférieur à \(3.00 \times 10^8 \, \text{m/s}\).
Points à retenir (permettre a l'apprenant de maitriser la question)
- L'indice de réfraction \(n\) mesure le ralentissement de la lumière.
- La vitesse de la lumière dans un milieu est donnée par \(v = c/n\).
- La lumière ne va jamais plus vite que \(c\).
Le saviez-vous ? (la culture de l'ingénieur)
Bien que rien ne puisse dépasser la vitesse de la lumière *dans le vide*, il est possible pour une particule d'aller plus vite que la lumière *dans un milieu*. Par exemple, une particule très énergétique peut aller à \(2.5 \times 10^8 \, \text{m/s}\) dans l'eau (où la lumière ne va qu'à \(2.25 \times 10^8 \, \text{m/s}\)). Lorsqu'elle le fait, elle émet un flash de lumière bleue appelé "effet Tcherenkov", l'équivalent lumineux du "bang" supersonique d'un avion.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Quelle serait la vitesse de la lumière (en \(10^8\) m/s) dans l'eau, sachant que \(n_{\text{eau}} \approx 1.33\) ?
Question 4 : Calcul de l'angle de déviation D
Principe (le concept physique)
L'angle de déviation est une mesure concrète de l'effet de la réfraction. Il quantifie de combien de degrés la trajectoire de la lumière a "tourné" par rapport à son chemin initial. Ce n'est pas un angle directement donné par la loi de Snell-Descartes, mais il se déduit très simplement par une analyse géométrique du schéma.
Mini-Cours (approfondissement théorique)
Le rayon incident, s'il n'était pas dévié, continuerait en ligne droite. Le rayon réfracté suit une nouvelle direction. L'angle de déviation \(D\) est simplement l'angle formé par ces deux directions. En observant le schéma, on peut voir que l'angle d'incidence \(i_1\) est égal à la somme de l'angle de réfraction \(i_2\) et de l'angle de déviation \(D\). Cette relation géométrique nous permet de calculer \(D\).
Remarque Pédagogique (le conseil du professeur)
Faire un schéma clair est la clé pour résoudre cette question. Prolongez le rayon incident en pointillé dans le second milieu. L'angle entre ce pointillé et le vrai rayon réfracté est l'angle de déviation que vous cherchez. La relation entre \(D\), \(i_1\) et \(i_2\) devient alors évidente.
Normes (la référence réglementaire)
Le calcul d'angles par construction géométrique est une application des principes de base de la géométrie euclidienne. La relation entre les angles autour de la normale est un cas simple d'addition et de soustraction d'angles adjacents.
Formule(s) (l'outil mathématique)
D'après l'analyse géométrique du schéma, on a :
Hypothèses (le cadre du calcul)
Cette relation n'est valable que lorsque le rayon passe d'un milieu moins réfringent à un milieu plus réfringent (où \(i_1 > i_2\)). Si le rayon s'écartait de la normale, la formule serait \(D = i_2 - i_1\).
Donnée(s) (les chiffres d'entrée)
- Angle d'incidence, \(i_1 = 45^\circ\)
- Angle de réfraction, \(i_2 \approx 28.1^\circ\) (du calcul Q1)
Astuces(Pour aller plus vite)
La déviation est simplement la "différence" entre le chemin attendu et le chemin réel. Il suffit donc de soustraire le plus petit angle du plus grand pour trouver la valeur de la déviation.
Schéma (Avant les calculs)
Identification de l'Angle de Déviation
Calcul(s) (l'application numérique)
On applique la formule de soustraction :
Schéma (Après les calculs)
Angle de Déviation Calculé
Réflexions (l'interprétation du résultat)
Le rayon lumineux a été dévié de presque 17 degrés par rapport à sa trajectoire initiale. C'est cette déviation qui est responsable des illusions d'optique comme l'effet de la "paille cassée". C'est aussi ce principe qui est utilisé dans les lentilles pour faire converger ou diverger les rayons lumineux afin de former une image.
Points de vigilance (les erreurs à éviter)
Ne confondez pas l'angle de déviation \(D\) avec l'angle de réfraction \(i_2\). Ce sont deux grandeurs différentes. \(i_2\) décrit la direction du nouveau rayon par rapport à la normale, tandis que \(D\) décrit le changement de direction par rapport à l'ancien rayon.
Points à retenir (permettre a l'apprenant de maitriser la question)
- L'angle de déviation \(D\) mesure de combien de degrés le rayon a "tourné".
- Il se calcule par la différence entre l'angle d'incidence et l'angle de réfraction.
- Une plus grande différence entre les indices de réfraction entraîne une plus grande déviation.
Le saviez-vous ? (la culture de l'ingénieur)
Les mirages que l'on voit sur les routes chaudes en été sont un phénomène de réfraction. L'air près de la route est très chaud et donc moins dense (son indice de réfraction est plus faible). La lumière venant du ciel est progressivement déviée vers le haut en traversant ces couches d'air. Notre cerveau interprète ce rayon venant du bas comme le reflet de la lumière du ciel sur une flaque d'eau.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Pour le cas du diamant (\(n_2 = 2.42\), \(i_2 \approx 17.0^\circ\)), quel serait l'angle de déviation \(D\) en degrés ?
Outil Interactif : Lois de Snell-Descartes
Modifiez l'angle d'incidence et l'indice de réfraction du second milieu pour observer en temps réel le comportement du rayon lumineux.
Paramètres d'Entrée
Résultats Clés
Le Saviez-Vous ?
Les fibres optiques, qui forment l'épine dorsale de l'internet mondial, sont un exploit d'ingénierie basé sur la réfraction. Elles guident la lumière sur des milliers de kilomètres en utilisant le principe de la réflexion totale interne. La lumière rebondit à l'intérieur de la fibre sans jamais s'échapper, un peu comme si les parois étaient des miroirs parfaits, permettant de transmettre des informations à très haute vitesse avec très peu de pertes.
Foire Aux Questions (FAQ)
Qu'est-ce que le rayon réfléchi ?
Chaque fois qu'un rayon lumineux frappe une interface, une partie de la lumière est réfractée (traverse) et une autre partie est réfléchie (rebondit). La loi de la réflexion stipule que l'angle de réflexion est toujours égal à l'angle d'incidence. Dans cet exercice, nous nous sommes concentrés uniquement sur le rayon réfracté pour simplifier.
L'indice de l'air est-il vraiment égal à 1 ?
Non, pas exactement. L'indice du vide est exactement 1. L'indice de l'air à pression et température standard est d'environ 1.0003. Pour la plupart des calculs au niveau du lycée, considérer que \(n_{\text{air}} = 1.00\) est une approximation excellente et tout à fait acceptable.
Quiz Final : Testez vos connaissances
1. Un rayon lumineux passe de l'eau (\(n=1.33\)) à l'air (\(n=1.00\)). Le rayon réfracté va...
2. Dans quel milieu la lumière voyage-t-elle le plus lentement ?
- Réfraction
- Phénomène de déviation d'une onde (comme la lumière) lorsqu'elle passe d'un milieu de propagation à un autre.
- Indice de réfraction (n)
- Nombre sans dimension qui caractérise la capacité d'un milieu à ralentir la lumière. Il est défini par \(n = c/v\).
- Loi de Snell-Descartes
- Loi fondamentale de l'optique qui décrit la relation entre les angles et les indices de réfraction à une interface : \(n_1 \sin(i_1) = n_2 \sin(i_2)\).
