Équilibre Statique d'un Solide sur un Plan Incliné
Contexte : L'étude de l'équilibre statiqueUn état où un objet est immobile et le reste, car la somme des forces et des moments agissant sur lui est nulle..
L'équilibre des forces est un concept fondamental en physique et en ingénierie. De la stabilité d'un pont à la simple action de garer une voiture dans une pente, comprendre comment les forces interagissent pour maintenir un objet immobile est essentiel. Cet exercice se concentre sur un cas classique : un solide posé sur un plan inclinéUne surface plane inclinée d'un certain angle par rapport à l'horizontale. C'est l'une des six machines simples classiques.. Nous analyserons les forces en jeu, notamment le poids, la réaction normale et la force de frottement, pour déterminer les conditions de l'équilibre.
Remarque Pédagogique : Cet exercice vous apprendra à appliquer rigoureusement le Principe Fondamental de la Statique. Il renforcera votre capacité à décomposer un problème physique, à choisir un repère adapté et à projeter des vecteurs, une compétence cruciale pour la résolution de nombreux problèmes en mécanique.
Objectifs Pédagogiques
- Appliquer le Principe Fondamental de la Statique dans un cas concret.
- Savoir choisir un repère d'étude pertinent et y projeter des vecteurs forces.
- Déterminer les expressions littérales et les valeurs de la réaction normale et de la force de frottement.
- Comprendre l'influence de l'angle d'inclinaison sur les forces d'équilibre.
Données de l'étude
Fiche Technique

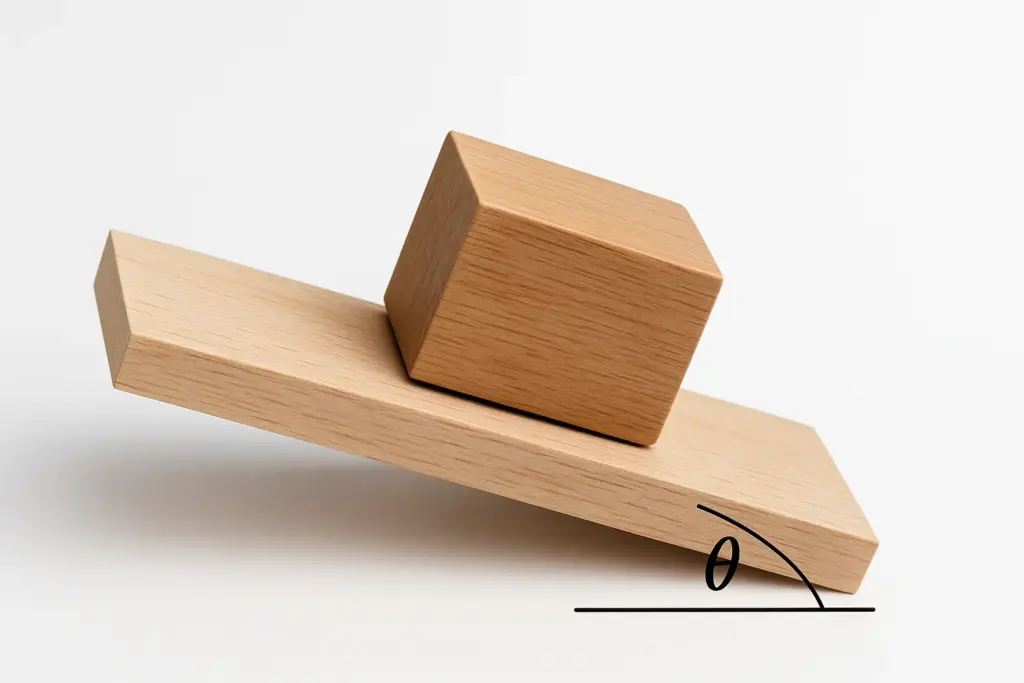

Schéma de la situation physique
| Caractéristique | Symbole | Valeur |
|---|---|---|
| Masse de la caisse | \(m\) | 20 \(\text{kg}\) |
| Angle d'inclinaison | \(α\) | 30° |
| Accélération de la pesanteur | \(g\) | 9,81 \(\text{m/s}^2\) |
Questions à traiter
- Faire le bilan des forces s'exerçant sur la caisse et les représenter sur un schéma.
- Calculer la valeur du poids \(P\) de la caisse.
- Choisir un repère (O, \(\vec{i}\), \(\vec{j}\)) lié au plan incliné et y déterminer les expressions littérales des composantes du poids, \(P_x\) et \(P_y\).
- En appliquant le Principe Fondamental de la Statique, établir les expressions littérales de la réaction normale \(R_N\) et de la force de frottement \(f_s\) en fonction de \(P\) et \(α\).
- Calculer les valeurs numériques de \(R_N\) et \(f_s\).
Les bases de la Statique
Pour résoudre cet exercice, deux concepts clés de la mécanique sont nécessaires : le Principe Fondamental de la Statique et la projection de vecteurs.
1. Le Principe Fondamental de la Statique (PFS)
Aussi connu comme la première loi de Newton, ce principe énonce que si un système est en équilibre (immobile ou en mouvement rectiligne uniforme), alors la somme vectorielle des forces extérieures qui s'exercent sur lui est nulle.
\[ \sum \vec{F}_{\text{ext}} = \vec{0} \]
Cela implique que la somme des composantes des forces selon chaque axe du repère est également nulle.
2. Projection de Vecteurs sur un Repère Incliné
Lorsqu'on travaille avec un plan incliné, il est judicieux de choisir un repère dont un axe est parallèle à la pente (axe x) et l'autre perpendiculaire (axe y). Le poids, étant toujours vertical, doit alors être projeté sur ces deux axes. Par des considérations géométriques (angles alternes-internes), on montre que l'angle entre le vecteur poids \(\vec{P}\) et l'axe y est égal à l'angle d'inclinaison \(α\).
Correction : Équilibre Statique d'un Solide sur un Plan Incliné
Question 1 : Bilan et schéma des forces
Principe (le concept physique)
La première étape de tout problème de mécanique est d'identifier et d'isoler le système étudié (ici, la caisse) et de lister toutes les forces extérieures qui agissent sur lui. Une représentation graphique claire est indispensable pour visualiser le problème.
Mini-Cours (approfondissement théorique)
En mécanique, une "force" est une action capable de modifier l'état de mouvement ou de repos d'un corps. On distingue les forces de contact (comme la réaction du support et le frottement) et les forces à distance (comme le poids).
Remarque Pédagogique (le conseil du professeur)
Prenez l'habitude de toujours commencer par cette étape qualitative. Un bilan des forces correct vous met sur la bonne voie et vous évite des erreurs d'oubli plus tard dans les calculs.
Normes (la référence réglementaire)
Ce problème relève des principes fondamentaux de la mécanique newtonienne, qui forment la base de toutes les normes de calcul en ingénierie (comme les Eurocodes pour les structures), bien qu'aucune norme spécifique ne soit directement appliquée ici.
Formule(s) (l'outil mathématique)
Il s'agit d'identifier les interactions physiques.
Hypothèses (le cadre du calcul)
- La caisse est modélisée par un point matériel (ses dimensions sont négligées).
- Le référentiel terrestre est considéré comme galiléen.
- La caisse est en équilibre statique (immobile).
Astuces (Pour aller plus vite)
Pensez aux interactions : la Terre attire la caisse (poids), le support pousse sur la caisse (réaction normale) et l'empêche de glisser (frottement). Chaque interaction crée une force.
Schéma (Avant les calculs)
Bilan des forces sur la caisse
Calcul(s) (l'application numérique)
Le système étudié est la caisse. Elle est soumise à trois forces :
- Le poids \(\vec{P}\) : force exercée par la Terre sur la caisse, verticale, vers le bas.
- La réaction normale \(\vec{R_N}\) : force exercée par le plan incliné sur la caisse, perpendiculaire au plan, vers le haut.
- La force de frottement statique \(\vec{f_s}\) : force exercée par le plan sur la caisse, qui s'oppose au glissement. Elle est parallèle au plan, vers le haut.
Schéma (Après les calculs)
Bilan des forces sur la caisse
Réflexions (l'interprétation du résultat)
Les trois forces doivent pouvoir s'annuler vectoriellement pour que l'équilibre soit possible. Le frottement \(\vec{f_s}\) s'oppose à la tendance naturelle de la caisse à glisser vers le bas de la pente, tandis que la réaction normale \(\vec{R_N}\) l'empêche de "passer à travers" le plan.
Points de vigilance (les erreurs à éviter)
Ne confondez pas la réaction normale \(\vec{R_N}\) (toujours perpendiculaire au support) avec la réaction totale du support \(\vec{R}\), qui est la somme vectorielle de \(\vec{R_N}\) et \(\vec{f_s}\). N'oubliez pas le frottement, sans lui, l'équilibre est impossible (sauf si le plan est horizontal).
Points à retenir (permettre a l'apprenant de maitriser la question)
Pour tout problème de statique, la première étape est toujours : 1. Isoler le système. 2. Faire le bilan des forces extérieures. 3. Dessiner un schéma clair.
Le saviez-vous ? (la culture de l'ingénieur)
Le concept de décomposition des forces sur un plan incliné a été étudié de manière approfondie par Galilée au 17ème siècle. Ses expériences ont jeté les bases de la dynamique moderne et de notre compréhension de la gravité.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Imaginez qu'on tire la caisse vers le haut avec une corde. Quelle nouvelle force faudrait-il ajouter au bilan ?
Question 2 : Calcul de la valeur du poids \(P\)
Principe (le concept physique)
Le poids est la force d'attraction gravitationnelle exercée par une planète (ici, la Terre) sur un objet. Son intensité se calcule en multipliant la masse de l'objet par l'accélération de la pesanteur au lieu considéré.
Mini-Cours (approfondissement théorique)
La masse (en \(\text{kg}\)) est une mesure de la quantité de matière d'un objet et est une propriété intrinsèque. Le poids (en \(\text{N}\)) est une force et dépend du champ de gravité. Sur la Lune, la masse de la caisse serait la même, mais son poids serait environ 6 fois plus faible.
Remarque Pédagogique (le conseil du professeur)
Ne confondez jamais masse et poids. C'est une erreur fondamentale en physique. Le poids est une force, la masse ne l'est pas. Assurez-vous d'utiliser les bonnes unités : \(\text{kg}\) pour la masse, \(\text{N}\) pour le poids.
Normes (la référence réglementaire)
La valeur de \(g = 9,81 \text{ m/s}^2\) est une valeur standard internationale pour les calculs à la surface de la Terre. Des normes plus précises peuvent définir des valeurs légèrement différentes en fonction de la latitude et de l'altitude.
Formule(s) (l'outil mathématique)
Formule du poids
Hypothèses (le cadre du calcul)
On suppose que l'accélération de la pesanteur \(g\) est constante sur toute la hauteur de l'objet, ce qui est une excellente approximation pour des objets de taille usuelle.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Masse | m | 20 | \(\text{kg}\) |
| Accélération de la pesanteur | g | 9,81 | \(\text{m/s}^2\) |
Astuces (Pour aller plus vite)
Pour un calcul mental rapide, on peut souvent approximer \(g \approx 10 \text{ m/s}^2\). Le poids serait alors d'environ 200 N. C'est utile pour vérifier l'ordre de grandeur de votre résultat final.
Schéma (Avant les calculs)
Schéma des forces avant calcul du poids
Calcul(s) (l'application numérique)
Application numérique
Schéma (Après les calculs)
Schéma avec la valeur du poids
Réflexions (l'interprétation du résultat)
Une force de 196,2 N correspond à la force nécessaire pour soulever un objet d'environ 20 kg. C'est une valeur tangible qui nous servira de base pour les calculs suivants.
Points de vigilance (les erreurs à éviter)
L'erreur la plus commune est d'oublier de convertir les unités si la masse était donnée en grammes, par exemple. Ici, les unités sont déjà dans le Système International, il n'y a donc pas de conversion à faire.
Points à retenir (permettre a l'apprenant de maitriser la question)
La relation \(P = m \times g\) est l'une des formules les plus fondamentales de la physique. Maîtrisez-la parfaitement.
Le saviez-vous ? (la culture de l'ingénieur)
Le Newton (N) est une unité dérivée. Par définition, 1 N est la force nécessaire pour communiquer à une masse de 1 kg une accélération de 1 m/s². D'où l'unité de \(P\) : \(\text{kg} \times \text{m/s}^2 = \text{N}\).
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Quelle serait la valeur du poids si la caisse avait une masse de 50 kg ?
Question 3 : Composantes du poids dans le repère incliné
Principe (le concept physique)
Pour appliquer le PFS, il faut exprimer tous les vecteurs dans le même repère. Le choix d'un repère incliné simplifie les expressions de \(\vec{R_N}\) et \(\vec{f_s}\). Il faut donc décomposer le vecteur poids \(\vec{P}\), qui est vertical, en une composante parallèle au plan (\(P_x\)) et une composante perpendiculaire au plan (\(P_y\)).
Mini-Cours (approfondissement théorique)
La projection d'un vecteur \(\vec{V}\) sur un axe est une opération qui consiste à trouver la "longueur de l'ombre" de ce vecteur sur l'axe. Dans un repère orthonormé (O, \(\vec{i}\), \(\vec{j}\)), les composantes d'un vecteur \(\vec{V}\) sont trouvées en utilisant la trigonométrie (cosinus et sinus) dans le triangle rectangle formé par le vecteur et ses projections.
Remarque Pédagogique (le conseil du professeur)
Le choix du repère est stratégique. En l'orientant selon le plan incliné, deux des trois forces (\(\vec{R_N}\) et \(\vec{f_s}\)) n'auront qu'une seule composante non nulle, ce qui simplifie énormément le système d'équations à résoudre.
Normes (la référence réglementaire)
La décomposition vectorielle est une méthode mathématique universelle, standard dans toutes les disciplines scientifiques et techniques pour l'analyse des systèmes multi-dimensionnels.
Formule(s) (l'outil mathématique)
Composante parallèle au plan (axe x)
Composante perpendiculaire au plan (axe y)
Hypothèses (le cadre du calcul)
On suppose que le repère choisi est orthonormé (axes perpendiculaires et vecteurs unitaires de même norme), ce qui est la base de ces formules de projection.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur |
|---|---|---|
| Poids | P | \(P\) (valeur littérale) |
| Angle | α | \(\alpha\) (valeur littérale) |
Astuces (Pour aller plus vite)
Retenez que sur un plan incliné, la composante du poids parallèle à la pente utilise le sinus de l'angle d'inclinaison, et la composante perpendiculaire utilise le cosinus. C'est un résultat classique.
Schéma (Avant les calculs)
Repère et vecteur poids à projeter
Calcul(s) (l'application numérique)
Expression vectorielle du poids
Schéma (Après les calculs)
Vecteur poids et ses composantes projetées
Réflexions (l'interprétation du résultat)
La composante \(P_x\) est la "force motrice" qui tend à faire glisser la caisse le long de la pente. La composante \(P_y\) est la force qui "presse" la caisse contre le plan, et qui sera responsable de la réaction normale.
Points de vigilance (les erreurs à éviter)
L'erreur la plus fréquente est d'inverser le sinus et le cosinus. Pour vérifier, imaginez que l'angle \(\alpha\) devient nul (plan horizontal). La composante \(P_x\) doit s'annuler (\(\sin(0)=0\)), et la composante \(P_y\) doit devenir \(-P\) (\(\cos(0)=1\)). Nos formules sont correctes.
Points à retenir (permettre a l'apprenant de maitriser la question)
La décomposition du poids sur un plan incliné est une technique fondamentale. Retenez que la composante parallèle à la pente est \(P \sin(\alpha)\) et la composante perpendiculaire est \(P \cos(\alpha)\).
Le saviez-vous ? (la culture de l'ingénieur)
Cette même méthode de projection est utilisée en génie civil pour calculer les efforts dans les membres d'une structure en treillis (comme un pont), où les barres sont inclinées les unes par rapport aux autres.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Quelles seraient les composantes \(P_x\) et \(P_y\) si l'angle était de 90° (chute libre) ?
Question 4 : Expressions littérales de \(R_N\) et \(f_s\)
Principe (le concept physique)
La caisse est en équilibre, on peut donc appliquer le Principe Fondamental de la Statique. En projetant l'équation vectorielle sur les axes x et y, on obtient un système de deux équations scalaires qui nous permettra d'isoler les inconnues \(R_N\) et \(f_s\).
Mini-Cours (approfondissement théorique)
Le PFS, \(\sum \vec{F} = \vec{0}\), est une équation vectorielle. Dans un plan, elle équivaut à deux équations scalaires indépendantes : \(\sum F_x = 0\) et \(\sum F_y = 0\). Cela signifie que le corps n'accélère ni le long de l'axe x, ni le long de l'axe y.
Remarque Pédagogique (le conseil du professeur)
Rédigez toujours proprement l'application du PFS. Écrivez d'abord l'équation vectorielle, puis listez les projections sur chaque axe. Cela structure votre pensée et limite les erreurs de signe.
Normes (la référence réglementaire)
Le Principe Fondamental de la Statique est la base de la statique des solides et des structures, un domaine essentiel du génie mécanique et civil. Tous les calculs de stabilité des bâtiments, ponts, etc., reposent sur ce principe.
Formule(s) (l'outil mathématique)
Principe Fondamental de la Statique
Hypothèses (le cadre du calcul)
On reste dans l'hypothèse d'un équilibre statique parfait. Les forces ne varient pas dans le temps.
Donnée(s) (les chiffres d'entrée)
| Vecteur Force | Composante en x | Composante en y |
|---|---|---|
| \(\vec{P}\) | \(P \sin(\alpha)\) | \(-P \cos(\alpha)\) |
| \(\vec{R_N}\) | 0 | \(R_N\) |
| \(\vec{f_s}\) | \(-f_s\) | 0 |
Astuces (Pour aller plus vite)
Sur chaque axe, vous pouvez penser en termes d'équilibre simple : "la somme des forces qui tirent dans un sens doit être égale à la somme des forces qui tirent dans l'autre sens".
Schéma (Avant les calculs)
Forces et repère pour l'application du PFS
Calcul(s) (l'application numérique)
Projection de l'équation vectorielle sur l'axe x
Résolution pour \(f_s\)
Projection de l'équation vectorielle sur l'axe y
Résolution pour \(R_N\)
Schéma (Après les calculs)
Relations entre les forces
Réflexions (l'interprétation du résultat)
Les résultats \(f_s = P \sin(\alpha)\) et \(R_N = P \cos(\alpha)\) sont très logiques. La force de frottement \(f_s\) compense exactement la composante du poids qui tend à faire glisser la caisse. La réaction normale \(R_N\) compense exactement la composante du poids qui presse la caisse contre le plan.
Points de vigilance (les erreurs à éviter)
L'erreur la plus courante ici est une erreur de signe lors de la projection. Par exemple, oublier que la composante \(P_y\) est négative ou que la force de frottement \(f_s\) est dans le sens négatif de l'axe x.
Points à retenir (permettre a l'apprenant de maitriser la question)
L'application du PFS sur les axes d'un repère bien choisi transforme un problème de vecteurs en un simple système d'équations algébriques. C'est la méthode de résolution standard en statique.
Le saviez-vous ? (la culture de l'ingénieur)
Le concept d'équilibre des forces a été formellement énoncé par Isaac Newton dans sa première loi du mouvement en 1687, dans son ouvrage "Philosophiæ Naturalis Principia Mathematica", l'un des livres les plus importants de l'histoire des sciences.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Comment l'équation sur l'axe x changerait-elle si une force de traction \(T\) tirait la caisse vers le haut de la pente ?
Question 5 : Calculs numériques de \(R_N\) et \(f_s\)
Principe (le concept physique)
Cette étape finale consiste à passer des expressions littérales, qui décrivent la physique du problème, à des valeurs numériques concrètes. C'est l'application finale qui permet de quantifier les forces en jeu dans la situation donnée.
Mini-Cours (approfondissement théorique)
L'analyse dimensionnelle est un outil puissant pour vérifier la cohérence des calculs. Ici, \(P\) est en Newtons (N) et \(\sin(\alpha)\) et \(\cos(\alpha)\) sont sans dimension. Le résultat pour \(f_s\) et \(R_N\) sera donc bien en Newtons, ce qui est cohérent pour une force.
Remarque Pédagogique (le conseil du professeur)
Gardez toujours les expressions littérales le plus longtemps possible avant de passer à l'application numérique. Cela permet de vérifier la logique de la formule et de la réutiliser facilement si les données changent.
Normes (la référence réglementaire)
En ingénierie, les résultats numériques sont présentés avec un nombre de chiffres significatifs approprié. En général, 3 ou 4 chiffres significatifs sont suffisants et reflètent la précision des données d'entrée.
Formule(s) (l'outil mathématique)
Formule de la force de frottement
Formule de la réaction normale
Hypothèses (le cadre du calcul)
On suppose que les valeurs numériques fournies pour \(m\), \(g\) et \(\alpha\) sont suffisamment précises pour nos calculs.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Poids | P | 196,2 | \(\text{N}\) |
| Angle | α | 30 | ° |
Astuces (Pour aller plus vite)
Il est utile de connaître les valeurs des sinus et cosinus pour les angles remarquables : \(\sin(30^\circ) = 0,5\) et \(\cos(30^\circ) = \frac{\sqrt{3}}{2} \approx 0,866\). Cela peut accélérer les calculs.
Schéma (Avant les calculs)
Schéma des forces avec P connu
Calcul(s) (l'application numérique)
Application numérique pour la force de frottement \(f_s\)
Application numérique pour la réaction normale \(R_N\)
Schéma (Après les calculs)
Triangle des forces à l'équilibre (avec valeurs)
Réflexions (l'interprétation du résultat)
La force que le plan doit exercer pour retenir la caisse est de 98,1 N. La force avec laquelle la caisse "pousse" sur le plan perpendiculairement est de 170,0 N. On note que la somme \(R_N + f_s\) n'est pas égale à \(P\), car les forces sont des vecteurs et s'additionnent comme tels.
Points de vigilance (les erreurs à éviter)
Assurez-vous que votre calculatrice est bien en mode "degrés" et non "radians" lorsque vous calculez les sinus et cosinus. C'est une source d'erreur très fréquente.
Points à retenir (permettre a l'apprenant de maitriser la question)
La résolution d'un problème de statique se conclut par le calcul numérique des inconnues. C'est l'aboutissement de la méthode : Bilan des forces \(\rightarrow\) Application du PFS \(\rightarrow\) Projection \(\rightarrow\) Résolution littérale \(\rightarrow\) Calcul numérique.
Le saviez-vous ? (la culture de l'ingénieur)
La force de frottement statique maximale possible est donnée par \(f_{\text{s,max}} = \mu_s \times R_N\), où \(\mu_s\) est le coefficient de frottement statique. Pour que notre caisse reste en équilibre, il faut que le coefficient \(\mu_s\) du contact soit tel que \(\mu_s \times 170,0 \ge 98,1\), soit \(\mu_s \ge 0,58\).
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Calculez \(R_N\) et \(f_s\) si l'angle était de 45°. Le poids \(P\) reste 196,2 N.
Outil Interactif : Simulateur d'Équilibre
Utilisez les curseurs pour faire varier la masse de la caisse et l'angle du plan incliné. Observez en temps réel comment la réaction normale et la force de frottement nécessaire à l'équilibre sont affectées.
Paramètres d'Entrée
Résultats Clés
Quiz Final : Testez vos connaissances
1. Selon le Principe Fondamental de la Statique, si un objet est en équilibre, la somme vectorielle des forces extérieures est...
2. Si l'on augmente l'angle d'inclinaison \(α\) du plan, comment évolue la réaction normale \(R_N\)?
3. La composante du poids parallèle à la pente, responsable du glissement potentiel, est donnée par :
4. Si la force de frottement était nulle, que se passerait-il ?
5. La force de réaction normale \(\vec{R_N}\) est toujours...
- Équilibre Statique
- État d'un système physique où toutes les forces et moments s'annulent, résultant en une absence de mouvement (vitesse et accélération nulles).
- Force de Frottement Statique (\(f_s\))
- Force qui s'oppose au début du mouvement d'un objet sur une surface. Elle est parallèle à la surface et son intensité s'ajuste pour maintenir l'équilibre, jusqu'à une valeur maximale.
- Réaction Normale (\(R_N\))
- Composante de la force de contact exercée par une surface sur un objet, qui est toujours perpendiculaire (normale) à cette surface. Elle empêche l'objet de traverser la surface.
- Principe Fondamental de la Statique (PFS)
- Principe selon lequel la somme vectorielle des forces extérieures agissant sur un solide en équilibre est égale au vecteur nul.
D’autres exercices de physique terminale:
0 commentaires
