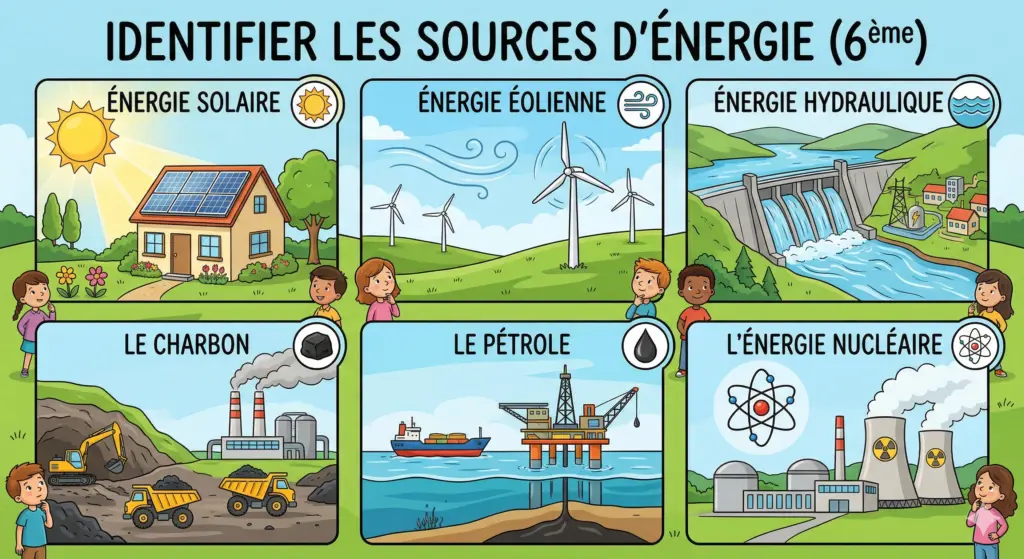

Identifier les Sources d'Énergie
La clarté des raisonnements, l'orthographe du vocabulaire scientifique et la propreté de la copie seront prises en compte dans la notation. Toutes les réponses doivent être rédigées sous forme de phrases complètes. Les calculs doivent faire apparaître la formule littérale avant l'application numérique.
EXERCICE UNIQUE : Le Défi Énergétique de Luminia (20 pts)
La petite ville de Luminia est actuellement alimentée en électricité par une ancienne centrale thermique à charbon, qui est jugée très polluante.
Afin de protéger l'environnement et de s'inscrire dans une démarche de développement durable, le maire de la ville a pris une décision radicale. Il a décidé de fermer définitivement cette centrale.
Pour compenser cette perte majeure, la municipalité a fait construire un parc éolien sur la colline voisine. Elle a également installé de vastes panneaux solaires sur les toits des bâtiments communaux.
En tant que jeune expert en énergie mandaté par la mairie, vous êtes missionné pour une tâche importante. Vous devez évaluer rigoureusement si ces nouvelles installations suffiront à alimenter la ville sur une semaine entière.
📄 Documents Ressources de l'Expert
L'énergie électrique produite est mesurée à l'aide d'une unité adaptée aux grandes installations : le Mégawatt-heure (noté \( \text{MWh} \)).
C. Protocole d'Analyse (Questions) :
Question 1 : Identification visuelle
[APP]À l'aide du Document 1, identifier très précisément la source d'énergie exploitée par l'Installation 1, puis la source exploitée par l'Installation 2.
Ces deux sources naturelles sont-elles considérées comme renouvelables ou non-renouvelables ? Justifiez brièvement votre réflexion.
Question 2 : La chaîne de conversion
[ANA / COM]Pour l'Installation 2 (le parc éolien), rédiger une phrase explicative claire détaillant la conversion d'énergie qui s'y déroule.
Vous préciserez impérativement la forme de l'énergie reçue par les pales de l'éolienne, ainsi que la forme de l'énergie utile produite pour le réseau de la ville.
Question 3 : Calcul de la production sur une semaine
[REA]À l'aide du Document 2, calculer la quantité totale d'énergie renouvelable (notée \( E_{\text{totale-semaine}} \)) qui sera produite par la municipalité sur une durée exacte de 7 jours.
Attention : Vous devez détailler toutes les manipulations mathématiques. Posez la formule en lettres, expliquez votre démarche, et encadrez le résultat avec son unité.
Question 4 : Le verdict environnemental
[VAL / COM]En comparant l'énergie produite sur une semaine avec les besoins énergétiques de la ville sur cette même période de 7 jours, déduire formellement si le maire a pris la bonne décision.
Votre conclusion doit s'appuyer sur une comparaison mathématique stricte et être rédigée avec soin.
Identifier les Sources d'Énergie
Méthodologie d'Étude et de Résolution :
Ce corrigé applique rigoureusement la décomposition séquentielle imposée par l'Inspection Académique. Chaque question est traitée de façon totalement indépendante. Les étapes de raisonnement, les manipulations de formules mathématiques, ainsi que l'analyse des résultats sont isolées afin de garantir une transparence totale dans l'attribution des points et la remédiation des élèves.
🎯 1. Attentes du Correcteur
On attend de l'élève qu'il sache décoder un document graphique complexe.
Il doit y repérer des dispositifs technologiques et en déduire l'élément naturel qui est exploité à la base.
📚 2. Compétences / Lois Exigées
L'élève doit impérativement maîtriser la différence fondamentale entre un dispositif qui convertit l'énergie, et la source originelle qui fournit l'énergie de départ.
Il doit également connaître la définition d'une source renouvelable.
🧠 3. Raisonnement Type Attendu
Dans un premier temps, on observe l'Installation 1 sur le Document 1.
Il s'agit de panneaux situés sur le toit d'une maison.
Ces panneaux captent les rayons jaunes dessinés au-dessus.
Par conséquent, la source exploitée par l'Installation 1 est le Soleil.
Dans un second temps, on observe l'Installation 2.
Il s'agit d'un grand mât doté de pales rotatives.
Les lignes pointillées horizontales symbolisent des flux d'air en mouvement constant.
Par conséquent, la source exploitée par l'Installation 2 est le vent.
📘 4. Rappel Théorique (Pour l'élève)
Une source d'énergie est l'élément naturel que l'on exploite.
Elle est dite renouvelable si elle se régénère plus vite qu'elle n'est consommée par l'homme.
📐 5. Formules Clés et Logique
Aucun calcul mathématique complexe n'est requis.
Cependant, le schéma de pensée logique est le suivant :
📋 6. Relevé des Données utiles
Le Document 1 illustre une maison avec des cellules photovoltaïques (soleil) et une éolienne (vent).
💡 7. Critère de Notation
- [1,5 pts] L'élève identifie correctement le Soleil pour l'Installation 1.
- [1,5 pts] L'élève identifie correctement le vent pour l'Installation 2.
- [2,0 pts] La justification du terme renouvelable est présente et scientifiquement exacte.
📝 8. Calcul et Démonstration Détaillés
On applique le modèle de logique formelle aux deux installations.
On valide ensuite leur nature inépuisable.
✅ 9. Conclusion de la réponse
La source 1 est le Soleil, la source 2 est le Vent.
Elles sont toutes les deux renouvelables car elles sont inépuisables à l'échelle humaine.
📊 10. Diagramme de Synthèse de l'Analyse
⚖️ 11. Analyse de Cohérence
Les énergies fossiles sont enfouies dans le sol.
Ici, les deux installations captent des éléments en surface (ciel et air).
Il est donc très cohérent d'en déduire qu'il s'agit d'énergies renouvelables.
⚠️ 12. Erreurs Fréquemment Rencontrées
Une erreur persistante consiste à confondre la source naturelle avec le dispositif technologique créé par l'homme.
Beaucoup d'élèves inscrivent : La source 1 est le panneau solaire.
Le panneau est un simple convertisseur, il est impératif de sanctionner cette confusion conceptuelle.
🎯 1. Attentes du Correcteur
L'élève doit démontrer sa maîtrise du vocabulaire spécifique lié aux formes de l'énergie.
Il doit structurer sa pensée sous forme de chaîne de causalité chronologique.
📚 2. Compétences / Lois Exigées
L'élève doit appliquer le principe de conversion de l'énergie.
Il doit associer un mouvement à la forme cinétique, et l'alimentation d'une ville à la forme électrique.
🧠 3. Raisonnement Type Attendu
Dans un premier temps, on analyse l'entrée du système.
Afin de fonctionner correctement, l'éolienne a impérativement besoin du vent.
Il s'agit de masses d'air en plein déplacement.
Elle capte donc de l'énergie sous la forme d'un mouvement.
Ensuite, l'hélice tourne et actionne une génératrice interne.
Cette action mécanique a pour but d'alimenter les câbles du réseau de la ville.
Enfin, le dispositif génère une toute nouvelle forme d'énergie en sortie : la forme électrique.
📘 4. Rappel Théorique (Pour l'élève)
Dans une chaîne énergétique simple, un convertisseur ne crée aucune énergie à partir du vide.
Le dispositif se contente de modifier l'état physique de l'énergie, en la passant d'une forme mécanique vers une forme électrique.
📐 5. Formules Clés et Logique
Le séquençage théorique de l'énergie se modélise ainsi :
📋 6. Relevé des Données utiles
Le vent induit un mouvement.
Le réseau de la ville requiert du courant électrique.
💡 7. Critère de Notation
- [1,5 pts] L'énergie de départ est clairement identifiée comme étant de forme cinétique.
- [1,5 pts] L'énergie d'arrivée est nommée avec la bonne forme électrique.
- [2,0 pts] L'emploi du verbe convertir ou transformer structure la phrase.
📝 8. Calcul et Démonstration Détaillés
On remplace les éléments du séquençage théorique par les données du problème.
✅ 9. Conclusion de la réponse
Phrase bilan : L'éolienne réalise une conversion.
Elle transforme l'énergie de mouvement, dite de forme cinétique, en énergie exploitable sous forme électrique.
📊 10. Diagramme : Modélisation de la conversion
⚖️ 11. Analyse de Cohérence
Il est cohérent de retrouver la forme électrique en fin de chaîne.
C'est le seul moyen d'acheminer l'énergie vers les foyers de Luminia.
⚠️ 12. Erreurs Fréquemment Rencontrées
Les élèves emploient souvent le mot produire à tort.
Une éolienne ne produit pas d'énergie à partir de rien, elle la convertit.
Le vocabulaire doit être très précis.
🎯 1. Attentes du Correcteur
L'élève doit faire preuve d'une grande rigueur scientifique dans la rédaction d'un calcul.
Il doit extraire des données, concevoir des manipulations algébriques, et séparer la théorie de l'application numérique.
📚 2. Compétences / Lois Exigées
L'élève doit utiliser le principe d'additivité des énergies.
Il doit également appliquer la règle de proportionnalité liée au temps.
🧠 3. Raisonnement Type Attendu
Premièrement, on calcule la quantité d'énergie totale produite en un seul jour.
Puisque les deux parcs ajoutent leur électricité au même réseau, on réalise une addition des puissances journalières.
Deuxièmement, la donnée obtenue représente une production pour 24 heures.
On doit donc multiplier cette somme quotidienne par le facteur temporel correspondant à une semaine.
Ce facteur temporel est de sept jours.
📘 4. Rappel Théorique (Pour l'élève)
L'énergie totale fournie par plusieurs générateurs branchés sur un même réseau est égale à la somme des énergies de chaque générateur.
Le symbole Delta majuscule \( \Delta \) est souvent utilisé pour exprimer une durée temporelle.
📐 5. Formules Clés (SÉPARÉES)
La formule d'additivité journalière s'écrit de la façon suivante :
La formule de la proportionnalité hebdomadaire s'écrit ainsi :
📋 6. Relevé des Données utiles
D'après le tableau d'exploitation du Document 2, on isole les données suivantes :
- Production solaire : \( E_{\text{solaire-jour}} = 150 \text{ MWh} \)
- Production éolienne : \( E_{\text{éolienne-jour}} = 450 \text{ MWh} \)
- Durée de l'étude : \( \Delta t = 7 \text{ jours} \)
💡 7. Critère de Notation
- [1,0 pt] Les valeurs de 150, 450 et le facteur 7 sont correctement extraits.
- [1,5 pts] La formule littérale de l'addition est posée clairement avant le calcul.
- [1,5 pts] La manipulation algébrique de la multiplication temporelle est correcte.
- [1,0 pt] Le résultat final est numériquement exact et l'unité est mentionnée.
📝 8. Calcul Détaillé (SÉPARÉS & TITRÉS)
Étape 1 : Fusion des manipulations algébriques
On intègre la première équation à l'intérieur de la seconde équation globale.
Étape 2 : Application Numérique
On remplace rigoureusement les lettres par les valeurs extraites.
✅ 9. Conclusion de la réponse
La quantité totale d'énergie électrique d'origine renouvelable produite en une semaine s'élève à 4200 Mégawatts-heure.
📊 10. Représentation Graphique Bilan
⚖️ 11. Analyse de Cohérence
Six cents multiplié par dix donne six mille.
Le facteur est ici de sept, le résultat final doit donc être logiquement inférieur à six mille.
La valeur de 4200 est donc parfaitement cohérente.
⚠️ 12. Erreurs Fréquemment Rencontrées
Le calcul de tête direct est une perte de points sévère.
Il dissimule la manipulation algébrique qui est exigée.
L'omission totale de l'unité finale est également sanctionnée très lourdement.
🎯 1. Attentes du Correcteur
L'élève est amené à endosser le rôle d'expert validant un cahier des charges.
Il doit appliquer une étape de calcul au besoin cible, et manipuler un opérateur mathématique comparatif.
📚 2. Compétences / Lois Exigées
Il s'agit de maîtriser la conservation des échelles de grandeur.
On ne peut comparer que des grandeurs exprimées sur une même unité temporelle.
🧠 3. Raisonnement Type Attendu
Pour débuter, on s'assure d'avoir la production hebdomadaire.
Nous avons établi précédemment qu'elle valait 4200 Mégawatts-heure.
Ensuite, nous devons extraire le besoin énergétique stipulé dans le Document 2.
Il spécifie un besoin quotidien de la part des habitants.
Finalement, afin d'obtenir un référentiel comparable, nous devons calculer ce besoin sur l'intégralité de la semaine de sept jours.
📘 4. Rappel Théorique (Pour l'élève)
Les opérateurs de comparaison en mathématiques sont essentiels.
Le symbole supérieur permet de prouver qu'une capacité dépasse une consigne de départ.
📐 5. Formules Clés (SÉPARÉES)
La formule de la limite hebdomadaire s'écrit de la façon suivante :
📋 6. Relevé des Données utiles
Le besoin quotidien de Luminia est de : \( E_{\text{besoin-jour}} = 550 \text{ MWh} \).
Le nombre de jours étudiés reste : \( \Delta t = 7 \text{ jours} \).
💡 7. Critère de Notation
- [1,5 pts] L'élève réalise la mise à l'échelle temporelle identique (calcul de la limite à 3850).
- [2,0 pts] L'inégalité est clairement apparente dans la rédaction avec le bon symbole mathématique.
- [1,5 pts] La conclusion argumentée répond explicitement à la question sur la décision du maire.
📝 8. Calcul Détaillé (SÉPARÉS & TITRÉS)
Étape 1 : Calcul de la limite hebdomadaire
On effectue la multiplication du besoin quotidien.
Étape 2 : L'Opérateur de Comparaison
On pose l'inégalité stricte entre la production et ce besoin.
✅ 9. Conclusion de la réponse
La création d'énergie d'origine électrique verte excède allègrement la demande globale des habitants.
La décision prise par le maire s'avère donc strictement justifiée techniquement.
Le maire a pris la bonne décision pour sa commune.
📊 10. Abaque : Jauge de Validation de l'Objectif
⚖️ 11. Analyse de Cohérence
L'élève rusé pouvait anticiper ce résultat de tête dès la question précédente.
Au niveau journalier, la production de 600 excède déjà la demande de 550.
Ce constat permettait de prédire avec certitude que la balance serait excédentaire.
⚠️ 12. Erreurs Fréquemment Rencontrées
Comparer directement la production hebdomadaire au besoin journalier est une erreur fatale.
Cela démontre une absence totale de sens physique face aux grandeurs manipulées.
📊 Bilan et Grille de Compétences
Cette grille structurelle offre la possibilité d'évaluer la validation qualitative des compétences du corpus scientifique par l'étudiant à la clôture de cette épreuve certifiante.
Légende : NA (Non Atteint), ECA (En Cours d'Acquisition), A (Atteint), A+ (Acquis avec distinction).
