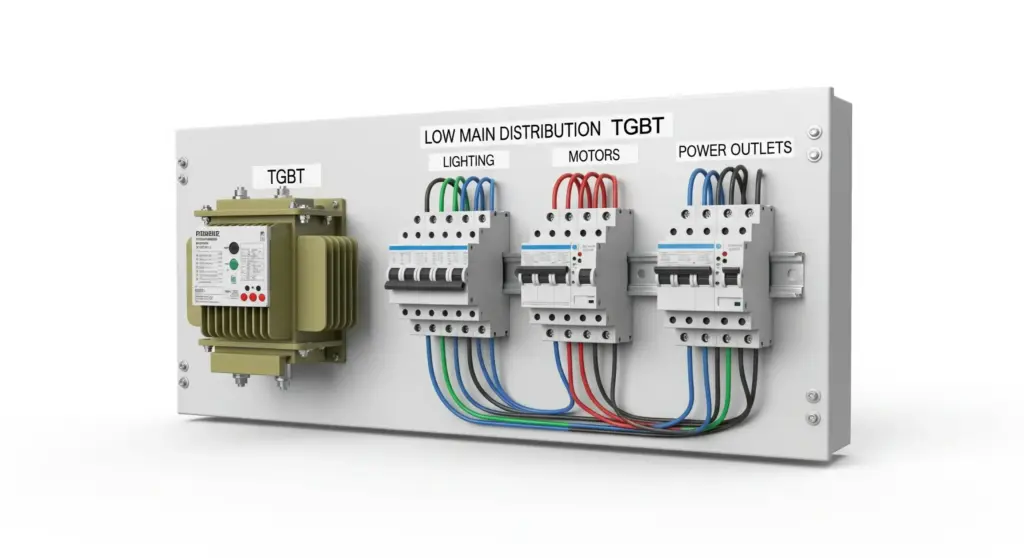

Distribution Électrique et Gestion du TGBT Industriel
📝 Contexte de l'Étude Industrielle
Au cœur d'un ambitieux projet d'extension d'une Gigafactory spécialisée dans la forge de pièces aéronautiques de haute précision, votre bureau d'études en ingénierie électrique est formellement mandaté. La mission s'annonce critique : vous devez concevoir, dimensionner et sécuriser l'architecture complète du nouveau Tableau Général Basse Tension (TGBT).
En effet, cette ligne de production inédite, massivement robotisée et automatisée, va imposer une charge énergétique d'une sévérité sans précédent sur l'infrastructure de distribution électrique existante de l'usine. Dans cette topologie, le réseau de puissance principal est alimenté en amont par un robuste poste de livraison HTA/BT (Haute Tension vers Basse Tension). Ce poste stratégique abrite un transformateur de puissance abaisseur à diélectrique liquide, typique de la distribution industrielle.
D'un point de vue structurel, la nouvelle aile de l'usine se décompose en trois départs de charges distinctes et technologiquement hétérogènes. Le tout premier départ (D1) alimente une imposante batterie de moteurs asynchrones triphasés, dédiés aux lourds systèmes de convoyeurs à bande et aux ponts roulants. Électromagnétiquement parlant, ce type de motorisation tournante présente une très forte composante inductive, très gourmande en champs magnétiques.
Ensuite, le deuxième départ de puissance (D2) sécurise l'alimentation ininterrompue d'un système de fours de chauffe thermiques à induction, cruciaux pour le recuit des métaux à très haute température. Fort heureusement, cette charge colossale est compensée en interne et considérée, par nature dans notre étude, comme purement résistive. Enfin, un troisième et dernier départ (D3) gère intégralement la zone tertiaire. Celle-ci comprend l'éclairage LED des vastes entrepôts logistiques ainsi que l'alimentation secourue et ondulée des serveurs informatiques de supervision de la chaîne.
Cependant, un problème technique majeur se profile à l'horizon. Face à la prolifération incontrôlée de l'énergie réactive magnétisante causée par la myriade de moteurs asynchrones, un déséquilibre se crée. Par conséquent, de très lourdes pénalités financières s'annoncent sur la facture du fournisseur d'énergie national (EDF/Enedis) si aucune action correctrice n'est entreprise par l'ingénierie.
Votre mission d'ingénierie se divise impérativement en deux phases distinctes. Électriquement parlant, vous devez tout d'abord réaliser le bilan complet des puissances actives et réactives appelées simultanément par l'installation. Par la suite, ce bilan vous permettra de dimensionner avec une extrême précision une batterie de condensateurs de compensation centralisée. Son but : atteindre le facteur de puissance global de 0.95 exigé par la norme. Finalement, vous calculerez le courant d'emploi nominal afin de valider la survie du transformateur et de justifier le calibre du disjoncteur général de tête.
"L'intégralité de l'installation industrielle est strictement assujettie aux exigences drastiques de la norme NF C 15-100. Le réseau électrique est mathématiquement défini comme un régime triphasé symétrique et parfaitement équilibré (aucun courant ne transite dans le neutre). La tension d'alimentation nominale est verrouillée à 400 V (tension composée efficace) pour une fréquence réseau inébranlable de 50 Hz. Dans le cadre de cette note de calcul de dimensionnement fondamental, nous omettrons sciemment les perturbations dues à la Compatibilité Électromagnétique (CEM) et les harmoniques de rang 3 induits par le matériel informatique."
Afin de garantir le succès foudroyant de l'étude de ce système électrotechnique, vous disposez en annexe des caractéristiques nominales exhaustives des équipements installés. Par souci de rigueur, ces données d'entrée sont d'ores et déjà certifiées par le constructeur et extraites directement des plaques signalétiques apposées sur les différents transformateurs et ensembles moteurs.
📚 Référentiels Normatifs et Théorèmes Applicables
Théorème de Conservation de Boucherot Trigonométrie des Puissances (Triangle S, P, Q) Lois Fondamentales du Système Triphasé Équilibré| ALIMENTATION GÉNÉRALE (POSTE TRANSFORMATEUR) | |
| Puissance Apparente Nominale du Transformateur | \( S_{\text{n}} = 630 \text{ kVA} \) |
| Tension Composée Efficace (Secondaire aux barres) | \( U_{\text{eff}} = 400 \text{ V} \) |
| Fréquence Fondamentale du Réseau d'énergie | \( f = 50 \text{ Hz} \) |
| DÉPART D1 : MOTEURS ASYNCHRONES (Charge Inductive Lourde) | |
| Puissance Active Absorbée Totale par les convoyeurs | \( P_{\text{mot}} = 250 \text{ kW} \) |
| Facteur de Puissance nominal de l'ensemble moteur | \( \cos(\varphi_{\text{mot}}) = 0.8 \text{ (Profil Arrière)} \) |
| DÉPART D2 : FOURS DE CHAUFFE (Charge Purement Résistive) | |
| Puissance Active Absorbée Totale par les résistances | \( P_{\text{four}} = 100 \text{ kW} \) |
| Facteur de Puissance de l'ensemble thermique | \( \cos(\varphi_{\text{four}}) = 1.0 \text{ (Unitaire)} \) |
| DÉPART D3 : ÉCLAIRAGE ET BUREAUX (Charge Mixte Tertiaire) | |
| Puissance Active Absorbée Totale par les bâtiments | \( P_{\text{ecl}} = 50 \text{ kW} \) |
| Facteur de Puissance global de la zone tertiaire | \( \cos(\varphi_{\text{ecl}}) = 0.9 \text{ (Profil Arrière)} \) |
E. Méthodologie d'Analyse Ingénierie
Pour mener à bien cette analyse électrique cruciale, nous allons décomposer rigoureusement le problème selon une séquence logique. Cette progression nous garantit une conception finale à la fois robuste, conforme aux exigences normatives, et optimisée économiquement.
Étape 1 : Bilan Topologique des Puissances de l'Installation
Nous procéderons à l'application systématique du Théorème de Boucherot. Cette phase exige d'isoler les composantes actives et réactives de chaque départ pour réaliser des sommations algébriques fiables avant toute tentative de compensation.
Étape 2 : Relèvement du Facteur de Puissance (Compensation)
Face aux exigences du distributeur, nous allons concevoir la compensation. Il s'agira de calculer la quantité exacte de puissance réactive capacitive à injecter localement pour annuler le surplus magnétisant et atteindre la cible réglementaire.
Étape 3 : Détermination Analytique des Courants de Ligne
Grâce au nouveau profil énergétique optimisé, nous extrairons mathématiquement la valeur du courant d'emploi fondamental transitant en permanence dans le jeu de barres principal du tableau électrique.
Étape 4 : Validation Technologique et Paramétrage
Ultime vérification du taux de charge imposé au transformateur de livraison. Enfin, nous conclurons par la sélection officielle du calibre du disjoncteur général, garantissant la sûreté de l'édifice industriel.
Distribution Électrique et Gestion du TGBT Industriel
🎯 Objectif Fondamental de l'Étape
Le but premier de ce calcul inaugural est d'établir la véritable "photographie énergétique" de l'usine avant toute manœuvre d'optimisation.
En tant qu'ingénieur, nous devons déterminer avec une précision absolue la puissance active totale réellement consommée par le procédé, qui produit le travail mécanique utile.
Dans un second temps, nous quantifierons la puissance réactive totale, indispensable pour magnétiser les moteurs.
Enfin, nous en déduirons la puissance apparente résultante, véritable grandeur dimensionnante de l'infrastructure.
Nous faisons ici massivement appel au Théorème de Boucherot, pilier absolu de l'électrotechnique des réseaux alternatifs, qui dicte la conservation des puissances.
Par la suite, le célèbre Théorème de Pythagore appliqué à l'espace vectoriel des puissances nous permettra de lier les grandeurs réelles et imaginaires.
Face à un réseau triphasé complexe, il est strictement interdit d'additionner des puissances apparentes (\(S\)) de manière scalaire.
En effet, chaque charge possède sa propre "signature" de déphasage entre la tension et le courant.
Le cheminement intellectuel rigoureux impose donc de fragmenter mathématiquement chaque récepteur, en projetant leur énergie sur l'axe des réels (Puissances Actives \(P\)) et sur l'axe des imaginaires purs (Puissances Réactives \(Q\)).
Une fois isolées orthogonalement, ces grandeurs deviennent parfaitement additives.
En régime sinusoïdal permanent, la transmission d'énergie obéit à une dynamique complexe.
La puissance active (P) représente la moyenne de l'énergie instantanée transférée dans un sens unique de la source vers la charge. C'est elle qui crée le mouvement et la chaleur.
À l'inverse, la puissance réactive (Q) caractérise une énergie qui oscille en permanence, effectuant des allers-retours entre la source et la charge.
Bien qu'elle ne produise aucun travail net, cette houle d'énergie charge inutilement les lignes de distribution et cause des chutes de tension néfastes.
📋 Paramètres de l'étape
| Désignation du Départ | Caractéristiques Énergétiques Nominales |
|---|---|
| Charge D1 (Moteurs) | \( P_1 = 250 \text{ kW} \) avec \( \cos(\varphi_1) = 0.8 \) |
| Charge D2 (Fours) | \( P_2 = 100 \text{ kW} \) avec \( \cos(\varphi_2) = 1.0 \) |
| Charge D3 (Éclairage) | \( P_3 = 50 \text{ kW} \) avec \( \cos(\varphi_3) = 0.9 \) |
Lors de la phase de calcul, pour dériver la tangente à partir du simple facteur de puissance \(\cos(\varphi)\), utilisez la composition de fonctions inverse sur votre calculatrice : `tan(acos(facteur_puissance))`.
Cela évite les périlleuses erreurs d'arrondis qui pourraient fausser tout le dimensionnement du système.
📝 Calcul Détaillé
Nous entamons le processus en calculant exhaustivement l'intégralité des grandeurs réactives et apparentes pour chaque départ de l'usine.
Évaluation de la puissance réactive des moteurs (D1)Décomposition pas-à-pas de la formule : on détermine d'abord l'angle \(\varphi_1\), puis sa tangente, avant de multiplier par la puissance active :
Interprétation : La nature fortement inductive des moteurs génère un besoin colossal en énergie réactive magnétisante. Cette demande plombe immédiatement le bilan de l'usine.
Évaluation des Fours (D2) et de l'Éclairage (D3)La même mécanique mathématique de substitution s'applique rigoureusement aux deux autres départs :
Interprétation : La perfection résistive (\( \cos(\varphi) = 1 \)) des fours implique un déphasage rigoureusement nul. L'apport réactif de ce départ est totalement inexistant.
Avant de sommer les puissances, calculons la puissance apparente isolée de chaque départ pour mettre en évidence l'erreur classique de l'addition des kVA :
Gardez cette fausse somme (\(468.05 \text{ kVA}\)) en mémoire. Nous allons prouver qu'elle est mathématiquement erronée en calculant la véritable puissance globale par le théorème de Boucherot.
Sommations Actives et Réactives (Théorème de Boucherot)L'étape de consolidation du réseau consiste à cumuler numériquement les grandeurs physiques de même nature sur leurs axes orthogonaux respectifs :
On remplace \(P_{\text{tot}}\) et \(Q_{\text{tot}}\) par leurs valeurs dans la formule de Pythagore. On élève au carré, on additionne, puis on extrait la racine carrée :
Preuve par l'exemple : Nous constatons formellement que la véritable charge sur le transformateur (\(452.57 \text{ kVA}\)) est strictement inférieure à la somme erronée des puissances apparentes (\(468.05 \text{ kVA}\)).
Le ratio final se calcule par la division de la projection utile (Actif) sur la charge apparente générée :
Le calcul met en exergue un facteur de puissance global structurellement dégradé de 0.883.
Ce résultat chiffré certifie formellement l'intuition initiale de conception de notre bureau d'études.
Avec un profil énergétique stagnant à un \(\cos(\varphi)\) de 0.883, l'installation est très largement en deçà du seuil critique de conformité (fixé à 0.95 par le cahier des charges).
Par conséquent, l'usine souffrira de surintensités majeures et essuiera des pénalités financières lourdes de la part du fournisseur. Une correction technologique drastique est vitale.
L'erreur la plus fatale dans cette étape réside dans la tentation de sommer directement les puissances apparentes (\( S_{\text{tot}} = S_1 + S_2 + S_3 \)).
Comme nous l'avons brillamment démontré dans le calcul, c'est un blasphème mathématique car les courants absorbés par les différentes branches ne sont pas en phase.
❓ Question Fréquente : L'énergie réactive est-elle vraiment facturée par EDF ?
Oui, pour les industriels (Tarif Vert/Jaune).
Si la consommation d'énergie réactive dépasse un certain seuil proportionnel à l'énergie active consommée (généralement lorsque \(\tan(\varphi) > 0.4\), correspondant à un \(\cos(\varphi) < 0.93\)), les compteurs Enedis déclenchent une facturation punitive très dissuasive.
🎯 Objectif Fondamental de l'Étape
L'objectif industriel stratégique de cette seconde séquence est de concevoir un système capable de ramener le piètre facteur de puissance (\(0.883\)) à une valeur cible performante de 0.95.
Pour atteindre cette conformité, nous devons non seulement quantifier la puissance réactive exacte (\(Q_c\)) nécessaire pour contrecarrer les moteurs.
Il nous faudra également calculer la valeur de la capacité des condensateurs (\(C\)) en Farads pour valider le composant électronique réel en sortie de bureau d'études.
Nous manipulons ici la théorie de la compensation d'énergie réactive en dérivation.
Le calcul repose sur la soustraction vectorielle des puissances réactives sur l'axe des ordonnées du plan complexe, couplé à la loi fondamentale de l'impédance capacitive (\(Z_c = \frac{1}{C\omega}\)).
Dans ce processus, il est crucial de comprendre que la puissance active totale de l'usine (\(P_{\text{tot}} = 400 \text{ kW}\)) demeure absolument invariante.
Le travail mécanique utile n'est pas altéré d'un seul Joule par l'ajout des condensateurs.
La méthodologie consiste donc à calculer le "nouveau" volume d'énergie réactive (\(Q_{\text{cible}}\)) autorisé par la norme, d'en déduire \(Q_c\) par soustraction, puis de dimensionner physiquement les armatures métalliques du condensateur (valeur en \(\mu\text{F}\)) selon le couplage triangle retenu.
Contrairement aux lourdes bobines d'inductance qui consomment de la puissance réactive (\(Q > 0\)), les condensateurs fournissent de la puissance réactive (\(Q_c < 0\)).
En câblant physiquement une batterie en parallèle sur le jeu de barres du TGBT, on crée une boucle locale fermée.
L'énergie réactive effectue un va-et-vient ininterrompu entre les moteurs et les condensateurs, soulageant instantanément le réseau amont et le transformateur de tête.
📋 Paramètres de l'étape
| Paramètre Stratégique | Valeur Fixée par l'Étude |
|---|---|
| Puissance Active de l'usine (Invariance) | \( P_{\text{tot}} = 400 \text{ kW} \) |
| Facteur de Puissance Cible (Cahier des charges) | \( \cos(\varphi_{\text{cible}}) = 0.95 \text{ (Arrière)} \) |
| Pulsation du Réseau (\( \omega = 2\pi f \)) | \( \omega = 314.16 \text{ rad/s (pour 50 Hz)} \) |
Le couplage "Triangle" (\(\Delta\)) des condensateurs est toujours privilégié en distribution industrielle basse tension.
Étant soumis à la tension composée \(U\) (400V) au lieu de la tension simple \(V\) (230V), la valeur de la capacité \(C\) nécessaire est divisée par 3 par rapport à un couplage Étoile.
Ce choix technique permet de concevoir des armoires de compensation beaucoup moins onéreuses et moins encombrantes.
📝 Calcul Détaillé
Nous procédons au calcul préalable des différentes pentes angulaires, de la puissance \(Q_c\), puis à la modélisation physique du condensateur.
Évaluation des tangentes de déphasage limitantesNous calculons indépendamment l'angle initial puis sa tangente, et nous répétons l'opération pour la cible réglementaire :
Interprétation : L'angle de déphasage doit se refermer sévèrement (de 27.8° à 18.1°). Cela symbolise un "écrasement" massif de l'axe vertical du triangle des puissances.
Détermination de la puissance capacitive Qc vitaleOn substitue les tangentes et la puissance active totale dans la formule de factorisation. Le calcul de la parenthèse nous donne le différentiel angulaire :
Nous remplaçons la puissance \(Q_c\) (impérativement convertie en VAR en multipliant par \(10^3\)) et la tension composée (400V) dans la formule du couplage triangle. La pulsation est \(\omega = 2 \times \pi \times 50 = 314.16 \text{ rad/s}\) :
En convertissant en microfarads (\(\mu\text{F} = 10^{-6} \text{F}\)), nous obtenons une capacité de 533 \(\mu\text{F}\) par phase. C'est la valeur exacte des armatures internes du condensateur industriel.
Le dimensionnement théorique de 80.4 kVAR est parfaitement cohérent avec la taille de l'usine.
Le bureau d'études électriques entérinera le choix matériel d'un gradin automatique standardisé de 90 kVAR, constitué de condensateurs câblés en triangle de 533 µF chacun.
L'utilisation d'un régulateur varmétrique permettra d'injecter l'énergie au plus juste en temps réel, évitant le péril grave d'une "surcompensation".
Méfiez-vous des phénomènes transitoires de manœuvre !
Lors de la mise sous tension de la batterie, le courant d'appel peut atteindre des crêtes faramineuses pendant quelques millisecondes.
Cela impose l'utilisation de contacteurs spécifiques équipés de résistances de pré-charge pour amortir le choc électrique sur le jeu de barres du TGBT.
❓ Question Fréquente : Pourquoi ne pas compenser le réseau jusqu'à un cos(φ) parfait de 1.0 ?
C'est techniquement risqué et économiquement inutile.
Si l'on vise un cos(φ) de 1.0 et qu'une partie de la charge inductive de l'usine (des moteurs) s'arrête brusquement, le réseau risque de passer en régime "sur-compensé" (capacitif pur).
Cette situation provoque des surtensions harmoniques graves et une instabilité dangereuse du transformateur.
🎯 Objectif Fondamental de l'Étape
Cette phase électrotechnique est primordiale pour la conception de l'architecture matérielle lourde du TGBT.
L'objectif absolu consiste à calculer le courant de ligne global d'emploi (\(I_B\)) qui va transiter physiquement et en permanence dans l'arrivée principale du tableau électrique, une fois la batterie de compensation activée.
C'est précisément l'amplitude de ce courant de base qui dictera la taille des conducteurs en aval et le calibre des disjoncteurs.
Nous utilisons la loi classique de la Puissance Apparente Triphasée Symétrique (\(S = \sqrt{3} \cdot U \cdot I\)).
Cette loi matricielle fondamentale permet de basculer du domaine macroscopique des puissances énergétiques vers le domaine matériel des densités de courants d'électrons qui échauffent le cuivre.
L'installation triomphante des nouveaux condensateurs vient de modifier radicalement l'empreinte de notre usine.
Le facteur de puissance ayant été optimisé, la nouvelle puissance apparente totale (\(S_{\text{final}}\)) tirée du transformateur est dorénavant affaiblie.
Nous devons déterminer cette toute nouvelle valeur \(S_{\text{final}}\). Pour le prouver rigoureusement, nous allons la recalculer par le théorème de Pythagore afin de valider le triangle des puissances compensé, avant d'en extraire l'intensité de ligne.
Dans un réseau triphasé équilibré, le transport de l'énergie s'organise sur les trois câbles de phase de manière parfaitement symétrique, avec un déphasage géométrique temporel de 120 degrés.
C'est cette distribution spatiale qui fait irrémédiablement apparaître le fameux facteur \(\sqrt{3}\) dans les équations des puissances, reliant intimement les tensions simples (230V) et les tensions composées (400V).
📋 Paramètres de l'étape
| Paramètre Critique | Valeur Stabilisée |
|---|---|
| Puissance Active d'Usine | \( P_{\text{tot}} = 400 \text{ kW} \) |
| Tension Composée de Distribution (\(U\)) | \( 400 \text{ V} \) |
| Puissance Réactive avant compensation | \( Q_{\text{tot}} = 211.715 \text{ kVAR} \) |
| Puissance Capacitive de Compensation | \( Q_c = 80.4 \text{ kVAR} \) |
Dans la fureur des calculs sous pression, n'omettez jamais le facteur \(\sqrt{3}\) tapi au dénominateur !
Négliger ce simple coefficient constant conduit irréparablement à dimensionner un câble d'alimentation avec un calibre mathématique 1.732 fois beaucoup trop grand.
Cette erreur génère inévitablement un gaspillage de cuivre massif et injustifiable.
📝 Calcul Détaillé
On évalue le nouveau besoin restrictif en kVA par la méthode vectorielle rigoureuse pour en exhumer l'ampérage principal de garde de l'usine.
Vérification de la charge apparente amoindrie (S_final)Nous calculons d'abord le résidu d'énergie réactive \(Q_{\text{final}}\) après l'action "annulatrice" de la batterie de condensateurs :
Nous réinjectons cette valeur assagie dans le théorème de Pythagore, avec la puissance active constante :
Interprétation : L'optimisation est mathématiquement vérifiée ! Nous retombons sur les 421 kVA prévus, confirmant que nous avons soulagé l'infrastructure de 31 kVA réels.
Extraction Mathématique du Courant d'Emploi (I_B)Afin d'obtenir une intensité correcte en Ampères (A), il est absolument vital de convertir d'abord les kilo-Volts-Ampères (kVA) en Volts-Ampères (VA) en multipliant le numérateur par 1000 :
Le couperet mathématique tombe : l'intensité de ligne d'emploi nominale et finale est flashée à 607.7 Ampères.
Le transit d'un courant de 607.7 Ampères est une intensité très lourde dans le domaine industriel.
Une telle densité de courant rend l'utilisation de câbles souples quasi impossible ou extrêmement coûteuse.
Elle justifie pleinement l'architecture mécanique du TGBT basée sur d'épaisses barres de cuivre nues boulonnées pour dissiper la chaleur par convection naturelle.
L'utilisation malencontreuse de la tension simple de 230V dans la formule (au lieu de 400V) est un piège classique.
Cette coquille fait diverger le résultat vers plus de 1000 Ampères !
Toujours s'assurer que \(U\) désigne bien la tension entre phases (composée) lorsque l'on manipule la racine de 3.
❓ Question Fréquente : Le courant dans le conducteur de Neutre est-il impacté par ce calcul ?
Non. L'ensemble de notre étude s'est basée sur l'hypothèse solide d'un régime symétrique et parfaitement équilibré (les trois phases tirent le même courant de 607.7A).
Dans un système triphasé rigoureusement équilibré, la somme vectorielle des courants de phase est nulle.
Par conséquent, le courant transitant dans le neutre est théoriquement de 0 Ampère.
🎯 Objectif Fondamental de l'Étape
Cette étape vient valider physiquement l'installation de l'usine.
L'objectif est double : certifier que le monumental transformateur de livraison HTA/BT survivra thermiquement à la charge demandée.
Ensuite, il faut sélectionner dans les catalogues des constructeurs le bon calibre nominal (\(I_n\)) et les seuils de réglage électroniques (\(I_r\), \(I_m\)) du Disjoncteur Général (Q0) chargé de prévenir les incendies d'origine électrique.
Nous faisons appel aux contraintes suprêmes de la Norme NF C 15-100.
Nous utilisons particulièrement la règle d'or de coordination des protections : \(I_B \leq I_r \leq I_n \leq I_Z\).
Le courant d'emploi doit être inférieur au réglage du relais thermique du disjoncteur, lui-même inférieur à la capacité maximale admissible par le câble.
Le choix d'un équipement de coupure ne s'improvise pas. Un courant de 607A nécessite un disjoncteur dont le courant assigné nominal (\(I_n\)) est immédiatement supérieur (ici 800A standard).
De plus, pour s'adapter avec une précision d'orfèvre au profil d'échauffement des barres, nous devrons exploiter les fonctionnalités de paramétrage du déclencheur électronique (Micrologic).
Cela nous permet d'ajuster mathématiquement le seuil de protection thermique long-retard (\(I_r\)) et le seuil magnétique contre les courts-circuits violents (\(I_m\)).
Un transformateur à huile ne doit jamais être sollicité à 100% de sa capacité apparente (\(S_n\)) en permanence, sous peine de cuire son diélectrique et de diviser sa durée de vie par 4.
L'ingénierie de pointe préconise un taux de charge optimal compris entre 50% et 75%.
Ce régime modéré permet d'absorber les colossaux appels de courants transitoires des moteurs asynchrones au démarrage, sans saturer le circuit magnétique.
📋 Paramètres de l'étape
| Paramètre Stratégique | Valeur de l'Étude |
|---|---|
| Puissance Apparente Nette Post-Condensateurs | \( S_{\text{final}} = 421.05 \text{ kVA} \) |
| Capacité Nominale Plaque Transformateur | \( S_n = 630 \text{ kVA} \) |
| Courant d'Emploi Théorique à Assurer | \( I_B = 607.7 \text{ A} \) |
Face à un besoin de 607.7 A, il est impossible d'acheter un disjoncteur gravé "607 A" en magasin.
La méthode consiste à sélectionner un imposant châssis ouvert de calibre In = 800 A, et d'utiliser sa molette de réglage électronique (Ir) pour abaisser artificiellement le seuil de protection thermique autour de 640 A (\(0.8 \times I_n\)).
Cette flexibilité préserve l'appareillage tout en interdisant les surcharges thermiques lentes aux câbles.
📝 Calcul Détaillé
L'ultime sanction mathématique pour valider la robustesse de l'alimentation principale de l'usine est la vérification du plafond de sécurité thermique du transformateur, et le calcul des seuils de protection.
Calcul du Taux de Charge Thermique du Poste de LivraisonAvant de procéder à la division, l'ingénieur s'assure scrupuleusement de la parfaite concordance des unités (kVA). Ensuite, on multiplie par 100 pour formater en pourcentage :
Le constat d'intégrité est éclatant : la puissance apparente finale de conception permet de maintenir rigoureusement le gigantesque bain d'huile du transformateur à un niveau extrêmement confortable de 66.8% de sa capacité de dissipation nominale.
Détermination des Seuils Électroniques du Disjoncteur 800APour valider la sécurité selon NF C 15-100, nous fixons le coefficient du relais thermique à \(k = 0.8\), ce qui engendre un seuil \(I_r\) de 640A, parfaitement coordonné pour encadrer notre courant \(I_B\) de 607A :
On calcule enfin le seuil de déclenchement magnétique instantané contre les courts-circuits foudroyants (\(I_m\)) :
Un taux de charge de 66.8% est le paroxysme de l'idéal d'ingénierie !
Il octroie à l'édifice une spectaculaire et rassurante marge de sécurité thermique.
La longévité du papier isolant du transformateur est mathématiquement décuplée.
De surcroît, la direction de l'usine dispose d'un colossal reliquat de puissance de 209 kVA, permettant d'envisager sereinement l'ajout futur de chaînes robotisées additionnelles sans aucun recâblage ni remplacement de poste onéreux.
Le choix final du disjoncteur général Q0 ne se limite jamais à son simple calibre thermique (\(I_n\)).
Une vérification cruciale en ingénierie de court-circuit consistera à s'assurer de son Pouvoir de Coupure (Icu) mesuré en kilo-Ampères (kA).
Celui-ci devra impérativement être validé supérieur à la violence destructrice du Courant de Court-Circuit présumé (\(I_{cc}\)) pouvant être dégorgé par le transformateur de 630 kVA lors d'un défaut triphasé franc aux bornes du tableau principal.
❓ Question Fréquente : Pourquoi ne pas avoir choisi d'emblée un transformateur de 500 kVA au lieu du 630 kVA pour faire des économies massives ?
C'est un arbitrage complexe d'ingénieur d'affaires.
Si le maître d'ouvrage avait radinement opté pour l'installation d'un bloc transformateur de 500 kVA, le taux de charge permanent aurait violemment bondi à 84.2% (\(421/500\)).
En ambiance industrielle sévère, souvent étouffante et mal ventilée lors des canicules estivales, un transformateur tournant à plus de 80% de ses capacités en continu vieillit extraordinairement vite, cuisant ses isolants et déclenchant très régulièrement de ruineuses alarmes de surchauffe (relais Buchholz).
Le "surdimensionnement" intelligent à 630 kVA est donc un investissement stratégique garantissant la sûreté de l'usine sur les quarante prochaines années d'exploitation.
📄 Note Officielle de Dimensionnement (Livrable BE)
Voici le condensé analytique absolu du dossier d'étude. Ce document reflète la structure stricte, laconique et contractuelle exigée dans l'élaboration d'un rapport technique remis par le bureau d'études au maître d'ouvrage.
CORRECTION OFFICIELLE
- Gabarit Réseau : Architecture Européenne Triphasée Basse Tension, Écart de Tension U = 400 V, Pulsation Temporelle f = 50 Hz.
- Théorématique : Ségrégation vectorielle des puissances garantie par le postulat mathématique du Théorème de Boucherot.
- Contrainte Pénalisante EDF : Maintien coercitif du Facteur de Puissance de l'infrastructure à un seuil contractuel de \(\cos(\varphi) \geq 0.95\).
Sanctuarisation pas-à-pas des limites électriques du bâtiment et du TGBT d'arrivée.
| Désignation de l'Organe de Coupure | Spécification Technique du Calcul | Validation Matérielle Commerciale |
|---|---|---|
| Transformateur Souche HTA/BT | Demande Max: 421 kVA (Charge: 66%) | Bloc 630 kVA (Validation du maintien de l'existant) |
| Disjoncteur Général TGBT (Appareil Q0) | Courant d'emploi permanent: Ib = 608 A | Disjoncteur de Puissance Boîtier Ouvert calibre In = 800 A |
| Batterie de Condensation Enedis | Puissance fournie mathématique: 80.4 kVAR | Gradin automatique sécurisé par paliers de 90 kVAR |
