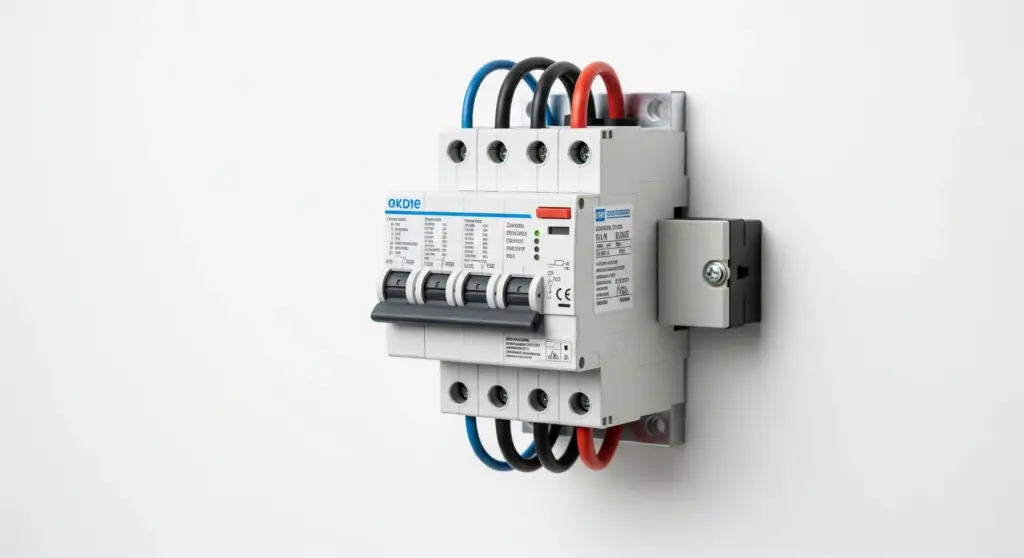

Calcul et Choix de Disjoncteurs
📝 Contexte Scientifique et Ingénierie de la Mission
Dans le cadre de l'extension de l'usine métallurgique de haute précision "Métallurgie Plus", le bureau d'études doit impérativement concevoir et implanter une nouvelle ligne de production automatisée. L'élément central et névralgique de cette infrastructure est un compresseur industriel massif, entraîné par un moteur asynchrone triphasé de très forte puissance.
Électriquement parlant, ce moteur sera alimenté de manière radiale directement depuis le Tableau Général Basse Tension (TGBT) principal du site. Ce tableau stratégique est lui-même raccordé au secondaire d'un lourd transformateur de distribution HTA/BT. Le réseau de câbles de puissance court sur des chemins de câbles industriels aériens en atmosphère non climatisée, et se trouve par conséquent fortement exposé aux contraintes thermiques de charge et aux contraintes électromagnétiques ambiantes de l'usine.
En conséquence, afin de garantir la sécurité absolue du personnel de maintenance et la pérennité matérielle de l'installation face aux aléas inévitables, il est d'une nécessité vitale de dimensionner parfaitement l'appareillage de protection en tête de ligne. Une défaillance d'ingénierie dans le choix du disjoncteur (un calibre sous-dimensionné ou un pouvoir de coupure inadapté) pourrait engendrer la naissance d'un arc plasma destructeur, un départ de feu incontrôlable ou une désintégration explosive du tableau électrique en cas de court-circuit franc consécutif à la rupture de l'isolant du bobinage moteur.
En tant qu'ingénieur en génie électrique, vous devez évaluer avec précision le courant nominal d'emploi de cette charge motrice, modéliser l'impédance totale de la boucle de défaut de l'infrastructure amont, et déterminer le courant de court-circuit triphasé présumé maximal aux bornes du moteur. Ces calculs fondamentaux vous permettront de justifier techniquement le choix d'un disjoncteur magnéto-thermique parfaitement certifié.
"L'installation est réalisée sous un régime de neutre TN-S. La tension nominale du réseau est considérée parfaitement sinusoïdale et équilibrée. Pour valider l'installation, la chute de tension en régime permanent aux bornes du moteur ne devra en aucun cas excéder le seuil drastique de 5% de la tension nominale d'alimentation."
📐 Référentiels Normatifs et Cadre d'Étude
Avant d'entamer la phase calculatoire, il est crucial de définir le cadre réglementaire. Cette ingénierie s'appuie scrupuleusement sur la norme internationale CEI 60364 (équivalent NF C 15-100 en France). La fréquence fondamentale du réseau de distribution est verrouillée à \( f = 50 \text{ Hz} \).
Sur le plan de la modélisation, l'étude d'un réseau triphasé équilibré en régime sinusoïdal permanent s'effectue de manière optimale en utilisant le schéma équivalent monophasé. Chaque constituant physique de la boucle de distribution (transformateur de tête, ligne de cuivre de transmission) est transposé et simplifié en une association série de ses grandeurs actives (sa résistance ohmique interne) et de ses grandeurs réactives (son inductance de fuite).
Pour mener à bien cette expertise complexe, nous avons extrait les fiches techniques certifiées (datasheets constructeurs) pour l'ensemble de la chaîne de transmission d'énergie. Ces données brutes devront impérativement être combinées selon les lois de l'électrotechnique en régime sinusoïdal permanent pour extraire nos résultats.
📚 Lois et Outils Modélisateurs Applicables
Bilan des Puissances en Triphasé (Boucherot) Méthode des Impédances Complexes pour Icc Formule Réglementaire Approchée de Chute de Tension| [RÉSEAU BASSE TENSION DISTRIBUÉ] | |
| Tension nominale composée | \( U_{\text{n}} = 400 \text{ V} \) |
| Fréquence fondamentale du réseau | \( f = 50 \text{ Hz} \) |
| [TRANSFORMATEUR DE DISTRIBUTION TÊTE HTA/BT] | |
| Puissance apparente nominale d'exploitation | \( S_{\text{n}} = 630 \text{ kVA} \) |
| Tension de court-circuit relative (plaque signalétique) | \( U_{\text{cc}\%} = 4.0 \% \) |
| Répartition d'impédance magnéto-résistive (estimée) | \( X_{\text{T}} \approx Z_{\text{T}} \) et \( R_{\text{T}} \approx 0 \text{ } \Omega \) |
| [LIGNE DE TRANSMISSION INDUSTRIELLE (CÂBLE CUIVRE)] | |
| Longueur d'acheminement du câble | \( L = 50 \text{ m} \) |
| Section transversale des conducteurs (Cuivre) | \( S = 35 \text{ mm}^2 \) |
| Résistivité spécifique du cuivre à chaud (70°C en charge) | \( \rho = 0.0225 \text{ } \Omega\cdot\text{mm}^2/\text{m} \) |
| Réactance magnétique linéique parasite du câble | \( \lambda = 0.08 \text{ m}\Omega/\text{m} \) |
| [CHARGE UTILE : MOTEUR ASYNCHRONE TRIPHASÉ (MAS)] | |
| Puissance utile mécanique développée sur l'arbre | \( P_{\text{u}} = 45 \text{ kW} \) |
| Rendement électromécanique nominal | \( \eta = 0.90 \) |
| Facteur de puissance inductif de la charge | \( \cos(\varphi) = 0.85 \) |
| Ratio critique de l'appel de courant au démarrage | \( I_{\text{dem}} / I_{\text{n}} = 7 \) |
E. Méthodologie d'Étude et de Résolution
Afin de dimensionner le disjoncteur avec la plus stricte rigueur, nous allons dérouler la méthode algorithmique employée par les logiciels de calcul d'installation industrielle.
Évaluation du Bilan de Puissance
Calcul de la puissance active absorbée et déduction du courant nominal d'emploi du moteur. C'est la base pour choisir le calibre thermique du disjoncteur.
Modélisation Topologique des Impédances
Transposition physique du réseau en un schéma équivalent de résistances et réactances (Transformateur + Ligne) afin de simuler la boucle de défaut.
Calcul des Courants Extrêmes
Évaluation de la pointe de courant au démarrage du moteur (pour le seuil magnétique) et calcul du courant de court-circuit triphasé maximum aux bornes (pour le pouvoir de coupure).
Validation et Choix de la Protection
Vérification de la chute de tension réglementaire et sélection finale des paramètres exacts du disjoncteur magnéto-thermique adéquat.
Calcul et Choix de Disjoncteurs
🎯 Objectif Scientifique
Le but premier de cette étape est de quantifier très précisément l'appel de courant fondamental que le moteur asynchrone va exiger du réseau TGBT pour fournir sa pleine charge mécanique.
La détermination de ce paramètre, appelé courant d'emploi (noté \( I_{\text{b}} \)), est la clef de voûte de toute étude d'ingénierie électrique. C'est en effet cette valeur qui imposera le dimensionnement thermique du disjoncteur (le choix de son calibre) et qui dictera, en amont, la section de cuivre minimale requise pour éviter l'échauffement des câbles par effet Joule.
📚 Lois & Théorèmes
- Théorème de Boucherot (Conservation des puissances) : Utilisé ici implicitement pour relier la puissance utile aux pertes internes via le rendement.
- Équations de puissance en régime alternatif triphasé : Relation liant la tension composée, le courant en ligne, et le facteur de puissance.
En premier lieu, la problématique réside dans la lecture de la plaque signalétique du moteur. Les constructeurs affichent systématiquement la puissance mécanique utile disponible sur l'arbre de la machine (\( P_{\text{u}} = 45 \text{ kW} \)). Or, le réseau électrique doit fournir une quantité d'énergie supérieure pour compenser les pertes ferromagnétiques et les frottements mécaniques internes du moteur.
Par conséquent, nous devons impérativement "remonter" la chaîne de conversion d'énergie en manipulant algébriquement le rendement pour isoler la puissance active absorbée à la source.
Enfin, sachant que la machine comporte des bobinages générant un champ magnétique tournant, la charge est fortement inductive. L'intégration du facteur de puissance devient alors obligatoire pour déduire le courant électrique total tiré sur les trois phases de la ligne.
En régime sinusoïdal permanent et en configuration triphasée parfaitement équilibrée, la puissance électrique totale \( P \) tirée sur le réseau n'est pas le simple produit de la tension par le courant. Elle est lourdement impactée par la nature du récepteur.
D'une part, le couplage triphasé impose l'utilisation du facteur fondamental \(\sqrt{3}\) qui fait le pont mathématique entre les tensions simples et les tensions composées. D'autre part, l'inductance des bobines crée un déphasage temporel (l'angle \(\varphi\)) retardant l'onde de courant par rapport à l'onde de tension. L'énergie "utile" (active) est alors modulée par le \(\cos(\varphi)\).
📋 Paramètres de l'étape
| Paramètre | Valeur Technique |
|---|---|
| Puissance utile mécanique (Arbre) | \( P_{\text{u}} = 45000 \text{ W} \) |
| Tension réseau distribuée | \( U_{\text{n}} = 400 \text{ V} \) |
| Rendement nominal de la machine | \( \eta = 0.90 \) |
| Facteur de puissance inductif | \( \cos(\varphi) = 0.85 \) |
Dans l'industrie, ne calculez jamais directement l'intensité avec la puissance mécanique exprimée en kW ! C'est une erreur magistrale qui sous-évaluerait le dimensionnement final de près de 15%. Il est indispensable de convertir les kilowatts en watts (en multipliant par 1000) avant toute intégration dans la fraction, sous peine d'obtenir des milliampères factices.
📝 Calcul Détaillé
1. Manipulation de l'équation de rendement pour isoler \( P_{\text{a}} \) :Avant de traiter le courant, nous déterminons la demande énergétique réelle du moteur en inversant la formule du rendement.
Le moteur exige concrètement 50 kilowatts de puissance électrique du réseau TGBT pour en restituer 45 mécaniquement. Le réseau est donc bien plus sollicité que la plaque ne le suggère au premier abord.
2. Isolation et application numérique de l'intensité nominale (\( I_{\text{b}} \)) :Nous isolons algébriquement \( I_{\text{b}} \) depuis l'équation de puissance triphasée, et y insérons notre nouvelle valeur \( P_{\text{a}} \).
L'intensité nominale de ligne se fixe à près de 85 Ampères. Ce courant circulera de façon permanente dans les câbles dès lors que la machine sera à son régime de production nominal.
✅ Conclusion de l'étape
L'analyse énergétique du moteur est validée. Le courant de charge, paramètre directeur de l'installation, est formellement établi à 84.9 Ampères. Ce résultat constituera la consigne basse pour le choix du calibre du disjoncteur.
En ingénierie de chantier, nous utilisons souvent une règle empirique très fiable pour les moteurs asynchrones alimentés sous 400V : le courant nominal en Ampères correspond approximativement au double de la puissance mécanique exprimée en kW (\( I \approx 2 \times P_{\text{kW}} \)). Ici, pour \(45 \text{ kW}\), l'estimation rapide donnerait environ 90 A. Notre calcul analytique rigoureux (84.9 A) valide parfaitement ce modèle empirique. Les grandeurs sont physiquement cohérentes.
Une erreur fatale consiste à oublier le facteur \(\sqrt{3}\) lors de la manipulation des puissances triphasées. Sans lui, le résultat bondirait à près de 147 Ampères, conduisant inévitablement au surdimensionnement coûteux et inefficace de l'ensemble de l'appareillage de tête de ligne (disjoncteurs gigantesques, contacteurs inadaptés, câbles sur-épaissis).
🎯 Objectif Scientifique
Afin d'évaluer la violence d'un court-circuit éventuel, nous devons absolument quantifier l'obstacle résistif et réactif global que le réseau opposera au passage de cette surintensité massive.
L'objectif est de "réduire" la totalité de la distribution électrique amont (transformateur géant et ligne de cuivre) en une seule et unique impédance équivalente (\( Z_{\text{tot}} \)). C'est ce paramètre limitant qui évitera que le courant de défaut ne tende vers l'infini, et qui fixera l'exigence de coupure du disjoncteur.
📚 Lois & Théorèmes
- Théorème des impédances complexes en série : Modélisation topologique où la ligne et le transformateur forment une maille sérielle unique en cas de défaut.
- Loi de Pouillet (Électrocinétique) : Loi physique utilisée pour évaluer la résistance statique d'un tronçon de cuivre cylindrique en fonction de sa longueur et section.
Dans notre topologie industrielle, l'impédance inhérente au réseau de distribution Haute Tension (HTA) situé en amont du site est considérée comme négligeable au vu de son immense puissance de court-circuit. Nous allons donc restreindre notre modélisation à deux composants vitaux : le Transformateur de Puissance et le Câble de liaison TGBT-Moteur.
D'une part, pour garantir une marge de sécurité maximale (pire scénario destructeur), le transformateur sera modélisé comme une bobine d'induction parfaite, sa résistance interne étant dérisoire face à son énorme réactance de fuite magnétique (\( R_{\text{T}} \approx 0 \)).
D'autre part, le câble de 50 mètres sera modélisé comme une résistance série (liée au freinage des électrons dans le cuivre) couplée à une réactance série (liée aux effets magnétiques induits par le passage du courant dans les chemins de câbles métalliques parallèles).
Dans un circuit alimenté en courant alternatif sinusoïdal, les oppositions au courant ne sont pas purement résistives. La méthode des impédances stipule que l'impédance totale \(\underline{Z}_{\text{totale}}\) d'une chaîne série est la somme vectorielle (et non algébrique simple) de toutes les impédances individuelles.
Concrètement, le protocole impose de diviser le calcul : on somme d'abord les résistances pures (\(R\)) entre elles sur l'axe réel. Puis, on somme les réactances inductives (\(X\)) entre elles sur l'axe imaginaire. L'impédance apparente globale (le module complexe \(Z\)) est ensuite extraite grâce au Théorème de Pythagore reliant ces deux composantes orthogonales.
📋 Paramètres de l'étape
| Composant | Valeur Technique |
|---|---|
| Transformateur BT | \( S_{\text{n}} = 630000 \text{ VA} \), \( U_{\text{n}} = 400 \text{ V} \), \( U_{\text{cc}\%} = 4.0 \) |
| Câble de Puissance (Cu) | \( L = 50 \text{ m} \), \( S = 35 \text{ mm}^2 \), \( \rho = 0.0225 \text{ } \Omega\cdot\text{mm}^2/\text{m} \) |
| Constantes Linéiques | \( \lambda = 0.08 \text{ m}\Omega/\text{m} \) |
Dans ce type de calcul réseau, les valeurs d'opposition au courant sont extrêmement faibles, frôlant le millième d'Ohm. Il est donc farouchement conseillé de réaliser tous les calculs préparatoires et la sommation finale en milliohms (\( \text{m}\Omega \)) ! Conserver l'unité Ohm classique (\( \Omega \)) vous obligera à manipuler d'incalculables suites de zéros après la virgule, augmentant considérablement le risque d'erreur mortelle lors de l'élévation au carré sous la racine de Pythagore.
📝 Calcul Détaillé
1. Évaluation paramétrique du Transformateur (\( Z_{\text{T}} \)) :La résistance du transformateur est négligée pour l'étude du pire cas. Nous commençons par déterminer son impédance de base de référence.
L'impédance de base théorique du transformateur s'établit à un peu plus d'un quart d'Ohm.
On associe ensuite l'intégralité de cette impédance à la composante réactive \( X_{\text{T}} \) en appliquant la tension de court-circuit relative.
Le transformateur, malgré son impressionnant volume ferromagnétique, n'oppose qu'une dérisoire réactance de fuite de 10.1 milliohms. Il fournira de l'énergie en surabondance en cas de défaut franc.
2. Évaluation des obstacles répartis du Câble (\( R_{\text{C}} \) et \( X_{\text{C}} \)) :Le câble oppose une résistance pure proportionnelle à sa longueur et inversement proportionnelle à sa section.
La résistance électrique longitudinale du cuivre s'élève à 32.1 milliohms.
Le câble génère également de minuscules champs magnétiques réactifs linéiques dans le chemin de câble.
Le câble se profile comme l'obstacle prédominant du réseau avec ses 32 milliohms de restriction physique. Son effet magnétique (4.0 milliohms), bien que faible, n'est pas nul et doit être pris en compte dans le bilan vectoriel.
3. Synthèse Quadratique de l'Impédance Équivalente de Boucle (\( Z_{\text{tot}} \)) :Nous sommons de façon séquentielle les résistances réelles actives (\(\sum R\)) du circuit.
La partie active globale du réseau est consolidée.
Nous compilons ensuite vectoriellement les réactances imaginaires (\(\sum X\)).
La partie aveugle réactive du circuit est additionnée sur son propre axe dimensionnel.
Il ne reste plus qu'à extraire le module de l'impédance via le théorème de Pythagore.
La modélisation s'achève sur une barrière très ténue : l'ensemble des équipements amont n'oppose que 35.06 millièmes d'Ohm. Le courant de fuite sera astronomique.
✅ Conclusion de l'étape
La caractérisation topologique du réseau est achevée. Le réseau de distribution "Transformateur + Ligne" se comporte, face à un potentiel incident aux bornes du moteur, comme une unique impédance de limitation valant exactement 35.06 mΩ.
Dans la distribution industrielle basse tension, pour un transformateur standard de 630 kVA, l'impédance de la source avoisine typiquement les \(10 \text{ m}\Omega\). En adjoignant une cinquantaine de mètres de câble de section moyenne (35 mm²), le bilan final se situe invariablement entre 30 et \(50 \text{ m}\Omega\). Notre résultat de 35.06 milliohms est une confirmation mathématique implacable de la topologie physique du réseau.
Le piège absolu (et mortel pour l'installation) consiste à sommer les impédances de façon "algébrique" naïve, comme on le ferait pour des tensions continues. L'opération mathématique interdite \( Z_{\text{tot}} = Z_{\text{T}} + Z_{\text{C}} = 10.1 + \sqrt{32.1^2 + 4.0^2} \) est totalement FAUSSE et mène à sous-estimer la gravité du courant de court-circuit. Les composants complexes se somment obligatoirement projetés sur leurs axes réels et imaginaires respectifs.
🎯 Objectif Scientifique
Maintenant que la topologie résistive complète de la ligne d'alimentation est verrouillée, l'objectif est d'évaluer numériquement le pire scénario énergétique catastrophique possible.
Le but de ce calcul est de définir, à l'Ampère près, le courant plasma massif (le court-circuit triphasé) qui traversera le cœur du disjoncteur avant l'ouverture de ses contacts. Ce paramètre essentiel définira la capacité physique d'extinction d'arc de l'appareillage : son Pouvoir de Coupure.
📚 Lois & Théorèmes
- Loi d'Ohm généralisée en régime alternatif : Relation fondamentale régissant le flux de courant face à une barrière d'impédance sous une différence de potentiel dynamique.
- Théorème du point neutre artificiel : Réduction de l'analyse d'un système de défaut à trois fils vers l'étude équivalente d'une seule et unique phase de référence.
D'un point de vue systémique, le pire scénario électrotechnique envisageable se produit lorsqu'une défaillance d'isolation mécanique ou la chute d'une barre de métal crée un pontage franc (d'impédance strictement nulle) entre les trois conducteurs de phase simultanément, aux bornes directes du compresseur.
Cependant, mathématiquement, la perfection de ce désastre a un avantage : le réseau demeure totalement symétrique et équilibré au niveau du point de défaut. En unissant virtuellement les trois phases, un neutre parfait "artificiel" se recrée à l'endroit de l'incident.
Par conséquent, nous pouvons abandonner l'étude triphasée lourde pour nous focaliser sur une Loi d'Ohm monophasée épurée, où la force électromotrice de source (la tension simple) attaque de front la seule barrière disponible : notre impédance globale \( Z_{\text{tot}} \).
Lors de l'application de la Loi d'Ohm pour un court-circuit, l'erreur classique réside dans le choix de la tension excitatrice. Puisque les trois lignes entrent en contact et recréent un point neutre symétrique avec un potentiel de 0 Volt, la tension qui force le courant depuis le transformateur pour rejoindre ce "gouffre" est bien la tension simple phase-neutre (souvent notée \( V \)).
Or, les réseaux industriels stipulent systématiquement la tension composée (entre deux phases, \( U_{\text{n}} = 400\text{V} \)) dans leurs cahiers des charges. Il faut donc impérativement convertir cette tension composée en tension simple en la divisant par l'opérateur invariant \(\sqrt{3}\).
📋 Paramètres de l'étape
| Paramètre Vectoriel | Valeur Technique Prête au Calcul |
|---|---|
| Tension Réseau TGBT | \( U_{\text{n}} = 400 \text{ V} \) |
| Impédance d'Opposition (\( Z_{\text{tot}} \)) | \( 35.06 \times 10^{-3} \text{ } \Omega \) |
Attention dramatique aux unités ! Si vous avez, judicieusement, conservé l'impédance de la boucle exprimée en milliohms (\( \text{m}\Omega \)) dans vos étapes de modélisation pour un confort mathématique, il faut strictement la reconvertir en Ohms standards (via l'exposant \( 10^{-3} \)) au moment de l'intégrer au dénominateur de la Loi d'Ohm. Une négligence sur ce point engendre un courant factice faussé d'un facteur 1000.
📝 Calcul Détaillé
1. Détermination de la tension simple excitatrice :Extraction de la tension phase-neutre réelle qui pilotera la maille en défaut.
Remplacement brutal de la Loi d'Ohm sur la base du monophasé équivalent, convertissant le résultat directement en gamme Kilo-Ampère.
Le résultat crève le plafond : l'intensité de la décharge destructrice aux bornes directes du compresseur montera à quasiment 6.6 kilo-Ampères (plus de 6500 Ampères). L'effet Joule d'une telle onde détruirait n'importe quelle installation non protégée en quelques centièmes de seconde.
✅ Conclusion de l'étape
Le paramètre destructif ultime du réseau est connu de façon formelle. Le Courant de Court-Circuit Présumé Triphasé atteint le seuil titanesque de 6.59 kA. Par conséquent, l'organe de protection mécanique disposé en tête de ligne se verra obligé de présenter un "Pouvoir de Coupure" certifié supérieur ou égal à cette limite pour survivre à la séparation des contacts.
Dans l'ingénierie des réseaux normés, au secondaire direct d'un transformateur 630 kVA classique (sans aucun câble), le courant de court-circuit théorique flirte généralement avec la barre des \(15 \text{ kA}\) ou \(20 \text{ kA}\). En s'éloignant physiquement de la source de 50 mètres via un câble dont la section "étrangle" l'énergie, on assiste à un effondrement significatif de l'intensité de défaut disponible (amortissement en ligne). Tomber à environ \(6.5 \text{ kA}\) à cette distance est un résultat structurellement parfait.
Une distraction grave d'ingénierie consiste à injecter la tension composée (400V) sans utiliser la racine de trois, créant un courant de défaut artificiellement dopé. Ceci est physiquement impossible dans un système symétrique où le neutre fictif divise intrinsèquement les potentiels d'attaque. De la même façon, inverser un courant de "pointe de démarrage moteur" (environ \(600 \text{ A}\)) et un "court-circuit" (ici 6500 A) conduirait à l'explosion quasi-instantanée de l'appareillage en cas d'accident réel.
🎯 Objectif Scientifique
Cette étape finale magistrale vient cristalliser toute l'expertise analytique qui précède. L'objectif absolu est double : d'une part, il s'agit d'attester de la totale conformité de l'installation vis-à-vis des normes de chute de tension (NF C 15-100 en France).
D'autre part, l'ingénieur doit formuler le choix technologique définitif en sélectionnant un disjoncteur magnéto-thermique modulaire commercialisable qui marie sécurité infaillible et continuité de service sans déclenchement intempestif.
📚 Lois & Théorèmes
- Formule simplifiée de Chute de Tension (Norme CEI/NF) : Approximation légale de l'affaissement de potentiel le long d'une ligne, décomposant l'énergie active et réactive.
- Règles de sélection des courbes de déclenchement (CEI 60898) : Classification comportementale de la partie magnétique des disjoncteurs pour contrer les transitoires inrush des rotors.
Du point de vue du contrôle final, choisir la protection d'un départ "Moteur" demande de naviguer entre trois écueils technologiques, formant les trois piliers du dimensionnement. Premièrement, le Calibre Thermique (\( I_{\text{n}} \)) doit impérativement envelopper le courant d'emploi constant sans s'échauffer inutilement.
Deuxièmement, le Seuil Magnétique (\( I_{\text{m}} \)), ultra-réactif à la milliseconde, ne doit surtout pas couper le circuit durant la fraction de seconde où le rotor du moteur, immobile, appelle une vague d'énergie gigantesque pour se lancer (ici, estimée à 7 fois la charge nominale).
Troisièmement, le dispositif doit certifier pouvoir endiguer la foudre électrique interne que nous avons calculée précédemment, via son blindage et ses chambres de coupure. Tout cet exercice n'a de sens que si la section du câble limite le goulot d'étranglement et maintient un voltage décent aux bornes du moteur pour ne pas dégrader le couple de démarrage mécanique.
Les disjoncteurs industriels sont codifiés par des lettres correspondant à leur tolérance face aux "pics" d'intensité rapides. La Courbe B est une lame fine qui déclenche de manière intolérante (entre 3 et 5 fois le nominal In). La Courbe C est le cœur du tertiaire standard (elle encaisse jusqu'à 10 fois In).
En revanche, pour les lourdes charges industrielles et les compresseurs récalcitrants, l'ingénieur choisira systématiquement une Courbe D (ou Type "Accompagnement Moteur" AM dans certaines gammes industrielles lourdes). Cette courbe autorise la résilience : elle tolère impunément un mur inrush massif allant de 10 à 14 fois le calibre principal pendant l'instant critique de l'inertie rotorique initiale.
📋 Paramètres de l'étape
| Caractéristique Fonctionnelle | Données d'Arbitrage |
|---|---|
| Courant Permanent de Ligne | \( I_{\text{b}} = 84.9 \text{ A} \) |
| Pointe Moteur (\( I_{\text{dem}} = 7 \times I_{\text{b}} \)) | \( I_{\text{dem}} = 594.3 \text{ A} \) |
| Pire Scénario Destructeur | \( I_{\text{cc3}} = 6.59 \text{ kA} \) |
| Propriétés Géométriques Câble | \( R_{\text{C}} = 32.1 \text{ m}\Omega \) et \( X_{\text{C}} = 4.0 \text{ m}\Omega \) |
Dans l'application stricte de la formule de validation de tension, soyez intraitable sur le \(\cos(\varphi)\) et le \(\sin(\varphi)\). Une erreur dramatique, fréquente chez les débutants, consiste à vouloir insérer le déphasage "interne" de la ligne elle-même. C'est faux : ce sont les facteurs trigonométriques imposés par la charge (le moteur, ici à 0.85 inductif) qu'il faut utiliser. Le moteur est le chef d'orchestre qui force le passage de tel ou tel type de courant à travers la ligne.
📝 Calcul Détaillé
1. Traitement Trigonométrique du Déphasage :On cherche dans un premier temps l'angle de déphasage \( \varphi \) correspondant par trigonométrie depuis le \( \cos(\varphi) = 0.85 \).
L'angle de retard du courant sur la tension induit par les bobines du moteur est d'environ 31.8 degrés.
Nous appliquons ensuite la fonction sinus pour en extraire la pondération de l'énergie réactive aveugle.
Ce multiplicateur permettra de proportionner l'impact de la réactance de ligne sur la chute de tension finale.
2. Vérification de l'intégrité de la tension de distribution (\( \Delta U \)) :Calcul direct de la perte de tension en valeur absolue le long de la ligne, en exploitant toutes les grandeurs collectées.
La chute en potentiel absolu n'est que de 4.31 Volts. Le moteur recevra plus de 395 Volts constants pour fonctionner en pleine charge.
On transpose cette chute de tension absolue en un pourcentage relatif rapporté à la source nominale 400V.
Avec seulement 1.07% de perte relative, le flux énergétique est qualifié d'excellence, restant bien en deçà du cap rédhibitoire des 5% normatifs.
3. Synthèse et Choix du Paramétrage Technologique Disjoncteur (Q1) :Nous définissons en premier lieu le calibre nominal (le seuil thermique bilame).
Le calibre 100 A est le calibre commercial immédiatement supérieur à 84.9 A, évitant toute surchauffe intempestive du disjoncteur en régime établi.
Nous validons ensuite le comportement magnétique transitoire nécessaire pour contourner l'inrush du moteur.
La courbe D garantit un seuil de coupure fulgurant situé à environ 1000 A, ce qui permet à l'appel de démarrage (594 A) de s'écouler librement sans faire disjoncter l'installation.
Enfin, l'appareil doit physiquement résister à l'anéantissement de ses contacts lors de la rupture de l'arc de défaut ultime.
Le disjoncteur est désormais parfaitement défini. Ce blindage modulaire englobera la charge de croisière, amortira l'onde de choc de la mise en rotation rotorique, et garantira l'extinction sécurisée d'une implosion des câbles à 6.6 kilo-Ampères.
✅ Conclusion de l'étape
L'installation est magistralement entérinée dans sa globalité. La topologie de câble en cuivre (35 mm²) valide une conductivité spectaculaire avec une perte négligeable, autorisant la sélection formelle du disjoncteur stratégique Calibre 100 A, Courbe D, 10 kA qui scelle la robustesse de l'extension d'usine.
Du point de vue du droit normatif industriel (NF C 15-100), une installation raccordée au réseau basse tension doit impérativement afficher une chute de tension \(\Delta U\) strictement inférieure à 5% pour les forces motrices. Le taux extrêmement favorable obtenu de 1.07% est un gage pérenne d'évolution de site : il offre l'opportunité d'augmenter le linéaire de câble futur, ou de dériver de l'énergie vers d'autres tableaux intermédiaires ultérieurement, tout en demeurant très loin du seuil critique législatif.
Une mauvaise interprétation tarifaire ou d'ingénierie pourrait vous pousser à prescrire un disjoncteur moins onéreux à "Courbe C" (déclenchement entre 5 et 10 fois le calibre \( I_{\text{n}} \), soit environ 500A pour un calibre 100A).
Conséquence désastreuse : la pointe de démarrage du moteur estimée à 594 Ampères venant traverser le disjoncteur viendrait violenter ce seuil magnétique trop sensible. La ligne serait immédiatement "abattue" par la sécurité au moindre essai d'allumage du compresseur, provoquant l'arrêt brutal des lignes de production métallurgique et un diagnostic houleux avec la maîtrise d'ouvrage.
📄 Livrable Final (Note de Dimensionnement)
Ceci constitue le document de synthèse académique et industriel. Il est structuré pour une présentation directe auprès d'un bureau de contrôle certifiant.
DÉPARTEMENT ÉLECTRIQUE
- Bilan Boucherot en régime sinusoïdal permanent pour l'évaluation nominale de charge.
- Évaluation de l'impédance de ligne par Théorème de Pythagore (Méthode de composition quadratique).
- Loi d'Ohm généralisée appliquée en régime de défaut franc triphasé équilibré.
Développements analytiques et valeurs d'expertise de la charge en bout de réseau.
