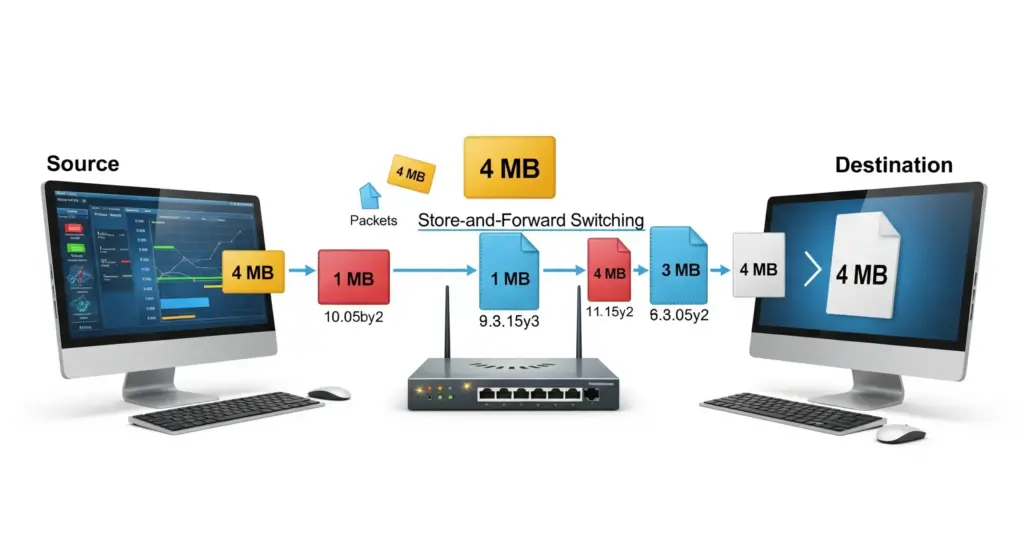

Calcul du Temps de Transmission dans un Réseau
📝 Contexte de l'Étude en Ingénierie
Dans l'ère contemporaine de la haute finance, la résilience absolue des systèmes d'information n'est plus une option, c'est une exigence légale. Une institution financière internationale majeure (FinTech) doit impérativement mettre à l'épreuve son Plan de Reprise d'Activité (PRA).
Pour ce faire, les ingénieurs d'infrastructure ont planifié une opération critique : la migration complète et asynchrone d'une base de données transactionnelle massive. Ce transfert de données de très haute criticité doit s'effectuer entre le Data Center primaire (Tier IV) situé en plein cœur de Paris, et le site de secours (Disaster Recovery Site) bunkerisé sur la côte Est des États-Unis, à New York.
Techniquement parlant, cette liaison intercontinentale ne repose pas sur le réseau Internet public. L'entreprise a loué une longueur d'onde dédiée (Dark Fiber) sur l'un des câbles sous-marins transatlantiques les plus performants. Ce support en fibre optique monomode garantit théoriquement une sécurité physique et une bande passante titanesque.
Néanmoins, le comité directeur impose une contrainte temporelle drastique. La bascule des serveurs exige une fenêtre de maintenance réseau extrêmement stricte de 2 minutes maximum. Au-delà de ce délai, les transactions asynchrones entraîneront une désynchronisation fatale des bases de données de secours.
En tant qu'Ingénieur Architecte Réseaux et Télécoms, vous êtes mandaté pour réaliser un audit prédictif rigoureux. Vous devez impérativement modéliser la latence nodale, évaluer le temps d'injection matériel, et calculer le délai de propagation inhérent aux lois de l'électromagnétisme sur de telles distances géographiques.
Votre mission d'ingénierie consiste à établir l'équation complète du délai de bout en bout pour ce transfert massif. Vous devrez calculer le temps exact de la migration et formuler une conclusion technique définitive : L'infrastructure optique louée permet-elle, oui ou non, de respecter la fenêtre de maintenance de 2 minutes imposée par le cahier des charges ?
"Conformément à la norme IEEE 802.3, l'analyse se concentrera exclusivement sur le plan de données brut. Pour cette modélisation macroscopique, l'encapsulation des protocoles supérieurs (Overhead TCP/IP, en-têtes Ethernet) sera considérée comme négligeable. De plus, nous stipulerons que l'atténuation linéique de la fibre est parfaitement compensée par les amplificateurs optiques (EDFA), garantissant un Taux d'Erreur Binaire (BER) nul et l'absence totale de retransmissions temporelles."
Afin de dimensionner l'infrastructure avec une précision mathématique, le département ingénierie a dressé un inventaire rigoureux des métriques.
Ces données incluent à la fois les spécifications physiques du support de transmission en silice, les capacités logiques des interfaces de routage (Transceivers), et le volume absolu du payload à migrer.
📚 Référentiels Normatifs et Outils d'Analyse
Norme ITU-T G.652 (Fibre Optique Standard) Standard IEEE 802.3ae (10 Gigabit Ethernet) Théorie des Files d'Attente (Latence Nodale)| [MÉTRIQUES DE LA CHARGE UTILE] | |
| Volume global brut de la sauvegarde financière à migrer | \( [F] = 120 \text{ Go (Giga-octets)} \) |
| [CAPACITÉ DU MATÉRIEL D'INJECTION (COUCHE 1/2)] | |
| Bande passante matérielle nominale de l'interface SFP+ (Débit binaire) | \( [R] = 10 \text{ Gbps (Gigabits par seconde)} \) |
| [PROPRIÉTÉS DU SUPPORT PHYSIQUE ET GÉOMÉTRIE] | |
| Distance topologique réelle du câble sous-marin Paris - New York | \( [d] = 6\,000 \text{ km} \) |
| Vélocité de l'onde électromagnétique dans le cœur de silice de la fibre | \( [s] = 2 \times 10^8 \text{ m/s} \) |
| [COMPORTEMENT LOGIQUE DU CŒUR DE RÉSEAU] | |
| Somme des temps de file d'attente (Queueing) et de commutation (Routing) | \( [d_{\text{nodal}}] = 15 \text{ ms} \) |
À l'aide de ces paramètres exhaustifs, il est temps de dérouler l'analyse séquentielle du comportement du flux de données pour valider mathématiquement le respect du cahier des charges de la FinTech.
E. Méthodologie de Résolution
Pour mener à bien cette analyse réseau, nous allons décomposer le calcul du délai total selon les différentes strates physiques et logiques traversées par le signal.
Étape 1 : Harmonisation des Unités et Dimensionnement
Conversion rigoureuse des volumes de données en bits et des débits en bits par seconde pour éviter toute asymétrie de calcul.
Étape 2 : Évaluation de la Latence Physique (Délai de Propagation)
Calcul du temps de parcours du signal électromagnétique (lumière) à travers le support guidé transatlantique.
Étape 3 : Évaluation de la Latence Logique (Délai de Transmission)
Détermination du temps nécessaire à l'interface réseau (NIC) pour injecter l'intégralité des bits du fichier sur le support physique.
Étape 4 : Bilan du Délai de Bout en Bout et Validation
Sommation de l'ensemble des délais (transmission, propagation, traitement nodal) et comparaison avec la fenêtre de maintenance imposée.
Calcul du Temps de Transmission dans un Réseau
🎯 Objectif de l'Étape
Le but profond de cette première opération est d'assurer une homogénéité dimensionnelle absolue.
En ingénierie des télécommunications, il est rigoureusement impossible de manipuler simultanément des unités de stockage informatique (octets) et des unités d'écoulement de flux (bits par seconde).
Nous allons tout rétrograder vers la particule d'information élémentaire : le bit pur.
Quel est le cheminement logique pour trouver la solution ? En analysant l'architecture de ce transfert transatlantique, je constate un déséquilibre initial.
Mon premier réflexe de concepteur est donc d'imposer une conversion descendante en appliquant le ratio octet/bit.
Il faut ensuite éclater les préfixes du Système International (Giga) pour les deux grandeurs.
Il est crucial de rappeler qu'un octet (Byte) est un agrégat artificiel de \(8 \text{ bits}\).
Sur le support optique, cet agrégat n'existe plus : la lumière s'allume ou s'éteint pour transmettre un bit à la fois.
De plus, le préfixe Giga (G) en réseau correspond strictement à un milliard (\(10^9\)), et non à la puissance binaire (\(2^{30}\)) des OS.
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Taille du fichier base de données | \( F = 120 \text{ Go} \) |
| Bande passante de la fibre | \( R = 10 \text{ Gbps} \) |
Attention à l'excès de zèle lors des conversions ! Pour formater la capacité du lien réseau \(R\), ne le multipliez surtout pas par 8.
L'unité fondamentale des routeurs Ethernet est nativement le bit par seconde (bps). Déployez uniquement le préfixe décimal Giga.
Exécution du Calcul Numérique
Nous appliquons ces principes pour formater nos deux variables d'état avant de modéliser le temps.
1. Application Numérique & Calculs de VolumeNous isolons la multiplication des entiers (\(120 \times 8\)), avant de rééquilibrer la puissance de \(10\) pour forcer une notation scientifique stricte.
Évaluation de la Masse BinaireNous translatons la vélocité commerciale (\(10 \text{ Gbps}\)) par simple regroupement des exposants.
Évaluation du Débit UnitaireL'interface du serveur devra coder près d'un billion d'états binaires successifs.
Ce flux sera cadencé par un modulateur optique capable de pulser dix milliards d'impulsions chaque seconde.
La densité phénoménale calculée (\(10^{11} \text{ bits}\)) corrèle parfaitement avec le cahier des charges d'un Data Center Tier IV.
C'est pour écouler ce niveau titanesque d'information que les opérateurs investissent dans des modules 10GBASE-LR sur fibre monomode.
La défaillance la plus répandue réside dans le laxisme des conversions.
Assimiler un Giga-octet à \(2^{30}\) octets (le standard binaire JEDEC) au lieu de \(10^9\) (le standard SI) génèrerait une dérive de l'ordre de \(7.3\%\) sur le temps final.
❓ Question Fréquente : Pourquoi ne pas exprimer le débit en Go/s ?
Bien que cela soit mathématiquement plus intuitif pour du transfert pur, l'ingénierie des couches physiques modélise rigoureusement les capacités matérielles en bits purs selon le standard IEEE 802.3, car la couche physique ignore le concept d'octet.
🎯 Objectif de l'Étape
L'ambition de ce second volet analytique est d'isoler puis de calculer avec précision le délai de propagation temporel (\(d_{\text{prop}}\)).
Ce paramètre représente la latence physique absolue, soit le temps de vol incompressible imposé par la géographie séparant Paris de New York.
Face à un câble DWDM de \(6\,000 \text{ km}\), mon intuition d'architecte m'alerte : une telle distance engendre un retard perceptible.
Nous devons croiser mathématiquement la longueur géométrique avec la vitesse spécifique de l'onde au cœur du verre de silice.
C'est un dogme souvent ignoré : l'information ne voyage jamais à la vitesse de la lumière dans nos réseaux.
La densité moléculaire du cœur en silice dopée ralentit le faisceau.
La vélocité de l'onde (\(s\)) s'y effondre d'environ \(33\%\), se stabilisant autour d'une constante pratique de \(2 \times 10^8 \text{ m/s}\).
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Distance Paris - New York | \( d = 6\,000 \text{ km} \) |
| Vitesse de l'onde optique | \( s = 2 \times 10^8 \text{ m/s} \) |
Ne tentez jamais de diviser directement \(6\,000\) par \(2 \times 10^8\). La vitesse impose son unité (le mètre).
Il est donc vital d'élever la distance en injectant le préfixe décimal kilométrique (\(\times 10^3\)) avant d'exécuter la division.
Exécution du Calcul Numérique
Nous exécutons le rapport analytique temporel de manière séquentielle pour dériver formellement la constante d'espace-temps inhérente à ce câble sous-marin.
1. Application Numérique & Calculs de DistanceAvant d'entamer la division, la cohérence dimensionnelle exige que la distance s'aligne sur le mètre.
Mise à l'échelle SpatialeNous séparons stratégiquement la mantisse et la caractéristique pour diviser de tête sans aucune erreur.
Ratio de Vol IntercontinentalNotre signal optique exige précisément \(30 \text{ millisecondes}\) de temps de vol pur pour traverser l'Océan Atlantique.
C'est la latence spatiale minimum, incontournable, de cette dorsale.
Ce chiffre est remarquablement corrélé avec les mesures réelles sur le terrain.
Sur les câbles transatlantiques modernes, le RTT (Round Trip Time) mesuré au ping ICMP oscille entre \(60\) et \(80 \text{ ms}\).
Ce chiffre englobe parfaitement notre aller-simple de \(30 \text{ ms}\) additionné aux retards de routage.
Utiliser machinalement la célérité de la lumière dans le vide absolu (\(c = 3 \times 10^8 \text{ m/s}\)) génèrerait un délai erroné de \(20 \text{ ms}\).
Cela sous-évaluerait fatalement de \(33\%\) la latence physique de notre architecture.
❓ Question Fréquente : Le nombre de répéteurs modifie-t-il ce délai de propagation ?
Au premier ordre, non. Les amplificateurs optiques (EDFA) régénèrent purement la puissance analogique du signal "à la volée", sans jamais le démoduler numériquement ni rajouter de délai tampon mesurable.
🎯 Objectif de l'Étape
Cette étape incarne l'enjeu crucial de notre diagnostic : nous devons quantifier l'occupation temporelle stricte du canal matériel.
Il s'agit du délai de transmission (\(d_{\text{trans}}\)), soit la durée mécanique de sérialisation pour pousser l'intégralité du fichier sur la silice.
Dans notre réseau WAN, peu importe la vitesse phénoménale de l'eau (la lumière) dans le tuyau.
Le temps requis pour vider entièrement le réservoir (notre base de \(120 \text{ Go}\)) dépendra uniquement et strictement du diamètre de la buse de l'entonnoir (notre port réseau à \(10 \text{ Gbps}\)).
La confusion entre ces deux paradigmes temporels est redoutable. La propagation relève de la vitesse de vol de l'onde.
À l'inverse, la transmission est asservie aux capacités d'horloge du silicium local.
Sur les flux massifs de Big Data, le temps de transmission cannibalise systématiquement l'impact de la latence spatiale.
📋 Données d'Entrée
| Paramètre | Valeur Normalisée |
|---|---|
| Volume de la sauvegarde | \( F_{\text{bits}} = 9.6 \times 10^{11} \text{ bits} \) |
| Capacité de ligne | \( R_{\text{bps}} = 10^{10} \text{ bps} \) |
En conservant intelligemment les notations scientifiques issues de l'Étape 1, la division est rétrogradée à une simple soustraction d'exposants (\(10^{11} / 10^{10} = 10^1\)).
Cette manœuvre élégante neutralise complètement les erreurs sur les séries de zéros.
Exécution du Calcul Numérique
Nous évaluons avec certitude mathématique la durée de fonctionnement ininterrompu de l'émetteur optique.
1. Application Numérique & Calculs de TransmissionPar fractionnement, nous divisons la mantisse décimale d'une part (\(9.6 / 1\)), et nous appliquons la règle du quotient des puissances sur les exposants (\(11 - 10\)).
Quotient Binaire d'InjectionLa structure de l'équation vient de nous restituer un entier pur.
Le temps de traitement de l'interface s'élève à \(96 \text{ secondes}\) continues.
Ce résultat fait autorité en couche MAC.
Un lien de \(10 \text{ Gbps}\) déverse l'équivalent de \(1.25 \text{ Go/s}\).
Pour transmettre \(120 \text{ Go}\), la formule usuelle (\(120 / 1.25\)) donne bien nos \(96 \text{ s}\). La modélisation en bits est un triomphe.
L'erreur majeure serait de croiser malicieusement le volume du fichier et la distance topologique pour déterminer le temps final.
Le fichier n'influence jamais le temps de vol spatial.
❓ Question Fréquente : Changer la fibre peut-il réduire ce délai de 96s ?
Non, ce temps mécanique est exclusivement rythmé par la fréquence du module d'émission optique (le port SFP+) du serveur, et reste complètement étranger aux caractéristiques du verre.
🎯 Objectif de l'Étape
C'est l'ultime verdict attendu par le comité de direction.
Nous allons poser l'équation de sommation globale afin de consolider l'ensemble des retards cumulés.
Nous en extrairons le Délai Total de Bout en Bout (\(D_{\text{total}}\)) ainsi que la marge de sécurité (\(M\)).
L'approche consiste à suivre le cycle de vie du tout dernier bit du flux.
La migration de secours est close uniquement lorsque ce bit terminal a attendu son émission (\(96 \text{ s}\)), s'est déplacé sur l'Atlantique (\(30 \text{ ms}\)), et a traversé les files d'attente des routeurs (\(15 \text{ ms}\)).
Théorisé par Leonard Kleinrock, ce dogme fondamental stipule que la latence totale d'un WAN est la sommation linéaire des délais d'émission, de propagation, de traitement ASIC et de file d'attente.
Dans notre cas, traitement et attente forment le délai nodal.
📋 Données d'Entrée
| Composante Temporelle | Valeur Calculée / Forfaitaire |
|---|---|
| Délai d'Injection Optique | \( d_{\text{trans}} = 96 \text{ s} \) |
| Délai de Vol Spatial | \( d_{\text{prop}} = 30 \text{ ms} \) |
| Forfait d'Acheminement Nodal | \( d_{\text{nodal}} = 15 \text{ ms} \) |
| Exigence Limite du PRA | \( T_{\text{limite}} = 120 \text{ s} \) |
L'injonction majeure se niche ici : ne démarrez aucune addition globale.
Vous devez d'abord formellement convertir le tissu global des millisecondes en secondes pures.
Exécution du Calcul Numérique
Nous activons l'addition algébrique finale validant la conformité du modèle prédictif face aux impératifs du métier.
1. Application Numérique & Calculs de TranslationLe préfixe milli- équivalant à une division par \(1000\) (\(\times 10^{-3}\)), nous opérons un glissement de la virgule de 3 rangs vers la gauche.
Conversion Homogène des Frictions PartiellesUne fois toutes les valeurs dimensionnées en secondes pures, l'addition devient évidente.
Bilan Temporel TotalNous calculons enfin la marge de sécurité (\(M\)) par rapport à l'exigence d'interruption maximale du système.
Évaluation TactiqueLe Plan de Reprise d'Activité verrouillera les bases de données durant \(96 \text{ secondes}\) et \(45 \text{ millisecondes}\) très exactement avant clôture.
Le réseau bénéficie donc d'une marge de quasi \(24 \text{ secondes}\).
Le verdict opérationnel est une réussite complète. Le cahier des charges imposait une contrainte de \(2 \text{ minutes}\) maximum (\(120 \text{ secondes}\)).
Avec un bilan dimensionné à environ \(96.045 \text{ secondes}\), l'architecture optique satisfait aux attentes.
Elle offre même une marge bénéficiaire vitale de \(24 \text{ secondes}\), capable d'absorber d'éventuels acquittements TCP.
Ne prenez jamais le risque d'additionner sauvagement \(96 + 30 + 15\) !
Ignorer l'échelle des unités aboutirait à une erreur de \(141 \text{ s}\), entraînant le rejet infondé et injustifiable de l'ensemble de l'installation réseau.
❓ Question Fréquente : Pourquoi n'avez-vous pas inclus un délai protocolaire TCP dans ce calcul ?
Afin d'isoler la capacité pure du médium, l'exercice requérait l'abstraction du surcoût inhérent aux couches hautes (Headers et fenêtres de congestion). Cette simplification reste valable dans les transferts monolithiques en mode "streaming raw block" utilisés par les SAN interconnectés.
📄 Note de Dimensionnement Électrique & Télécom
Voici le résumé académique de la résolution. C'est la structure exacte attendue par un correcteur ou un rapport technique d'ingénierie réseaux.
CORRECTION OFFICIELLE
- Conversion dimensionnelle stricte selon la norme du SI (Système International) pour l'information binaire (\(1 \text{ Go} = 8 \times 10^9 \text{ bits}\)).
- Modèle de délai nodal additif : \(D_{\text{total}} = d_{\text{trans}} + d_{\text{prop}} + d_{\text{nodal}}\).
- Surcouche protocolaire (overhead TCP/IP) considérée comme négligeable au premier ordre.
Résolution par étapes successives de la structure temporelle du transfert optique.
