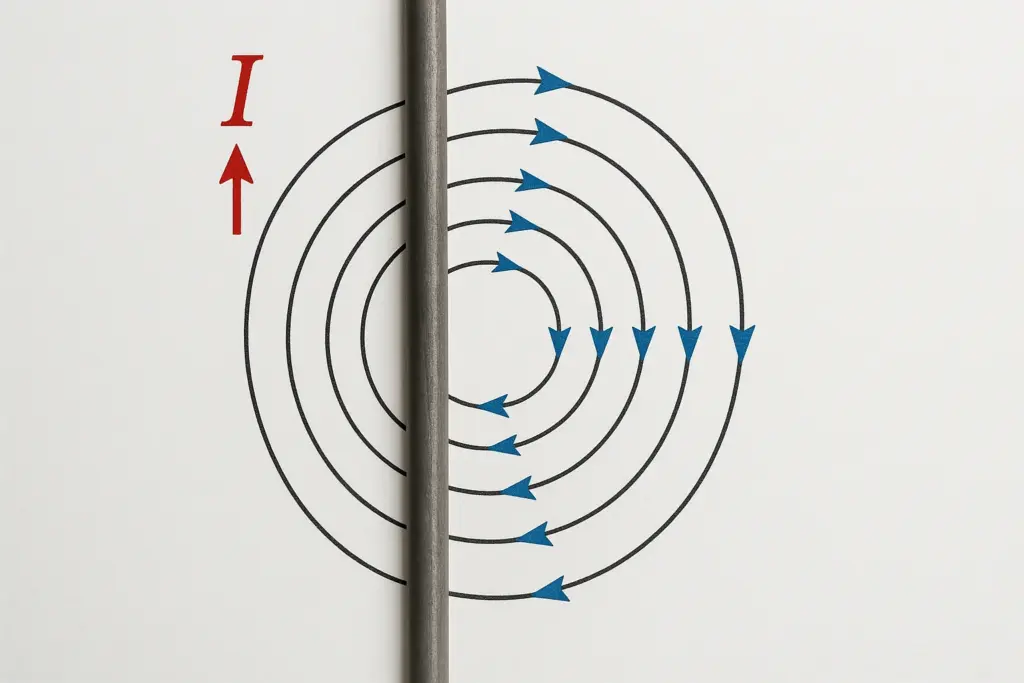

Calcul du Champ Magnétique d'un Fil Infini
Contexte : L'électromagnétisme et la Loi d'AmpèreUne loi fondamentale de l'électromagnétisme qui relie le champ magnétique à la source de courant électrique qui le produit..
En physique, il est essentiel de comprendre comment les courants électriques génèrent des champs magnétiques. C'est le principe de base derrière les électroaimants, les moteurs électriques et de nombreuses autres technologies. La loi d'Ampère est un outil puissant qui, dans des situations de haute symétrie, permet de calculer facilement le champ magnétique. Cet exercice se concentre sur le cas le plus fondamental : le champ créé par un fil rectiligne infini.
Remarque Pédagogique : Cet exercice vous apprendra à choisir un contour d'intégration judicieux (contour d'Ampère) et à appliquer la loi d'Ampère pour déterminer l'expression et la valeur d'un champ magnétique.
Objectifs Pédagogiques
- Appliquer la loi d'Ampère dans un cas de symétrie cylindrique.
- Comprendre la relation de proportionnalité entre le courant et le champ magnétique.
- Analyser comment le champ magnétique varie en fonction de la distance au fil.
Données de l'étude
Schéma du Problème
Nom du Paramètre | Symbole | Valeur | Unité |
---|---|---|---|
Intensité du courant | \(I\) | 10 | A (Ampère) |
Distance au fil | \(r\) | 5 | cm (centimètre) |
Perméabilité du vide | \(\mu_0\) | \(4\pi \times 10^{-7}\) | T.m/A |
Questions à traiter
- En utilisant les symétries du problème, quelle est la forme la plus adaptée pour le contour d'Ampère \((\gamma)\) ?
- Exprimez la circulation du champ magnétique \(\oint_{(\gamma)} \vec{B} \cdot d\vec{l}\) le long de ce contour.
- En appliquant le théorème d'Ampère, déduisez l'expression du module \(B\) du champ magnétique en fonction de \(\mu_0\), \(I\) et \(r\).
- Calculez la valeur numérique de \(B\) au point M.
- Que se passe-t-il si l'on inverse le sens du courant, sans changer son intensité ?
Les bases sur le Théorème d'Ampère
Le théorème d'Ampère est l'une des quatre équations de Maxwell. Il est extrêmement utile pour calculer le champ magnétique dans les cas où la distribution de courant présente un haut degré de symétrie (cylindrique, planaire, etc.).
1. Énoncé du Théorème d'Ampère
La circulation du champ magnétique \(\vec{B}\) le long d'un contour fermé et orienté \((\gamma)\), appelée contour d'Ampère, est égale au produit de la perméabilité du vide \(\mu_0\) par la somme algébrique des courants \(I_{\text{enlacés}}\) qui traversent la surface s'appuyant sur ce contour.
\[ \oint_{(\gamma)} \vec{B} \cdot d\vec{l} = \mu_0 \sum I_{\text{enlacés}} \]
2. Règle de la main droite
Pour un fil rectiligne, la direction du champ magnétique est donnée par la règle de la main droite : si le pouce indique le sens du courant (\(I\)), les autres doigts s'enroulent dans le sens des lignes de champ magnétique. Le champ est donc orthoradial (il tourne autour du fil).
Correction : Calcul du Champ Magnétique d'un Fil Infini
Question 1 : Choix du contour d'Ampère
Principe (le concept physique)
Le théorème d'Ampère est un outil puissant, mais seulement si on l'utilise intelligemment. Le principe est de choisir un chemin (le contour) qui épouse parfaitement la symétrie du champ magnétique. L'objectif est de rendre le calcul de l'intégrale (la circulation) le plus simple possible.
Mini-Cours (approfondissement théorique)
En physique, une symétrie est une transformation qui laisse le système inchangé. Un fil infini est invariant par rotation autour de son axe et par translation le long de son axe. Ces deux symétries impliquent que le champ magnétique \(\vec{B}\) en un point M ne peut dépendre que de la distance radiale \(r\) à l'axe (\(B=B(r)\)) et doit être orienté tangentiellement aux cercles centrés sur l'axe (champ orthoradial).
Remarque Pédagogique (le conseil du professeur)
Avant même d'écrire une seule équation, visualisez toujours les lignes de champ. Pour un fil, elles tournent autour. Le meilleur contour suivra naturellement une de ces lignes pour que le champ et le chemin soient toujours parallèles.
Normes (la référence réglementaire)
Il n'y a pas de "norme" pour ce calcul fondamental, mais ce résultat est la pierre angulaire des normes d'ingénierie électrique, comme celles qui définissent les distances de sécurité autour des lignes à haute tension pour limiter l'exposition aux champs magnétiques (ex: recommandation ICNIRP).
Formule(s) (l'outil mathématique)
Théorème d'Ampère
Hypothèses (le cadre du calcul)
- Le fil est considéré rectiligne et de longueur infinie.
- Le courant \(I\) est continu (stationnaire).
- Le milieu environnant est le vide (ou l'air, dont la perméabilité est très proche de \(\mu_0\)).
Donnée(s) (les chiffres d'entrée)
Nom du Paramètre | Symbole | Valeur | Unité |
---|---|---|---|
Situation Physique | - | Fil rectiligne infini | - |
Courant | \(I\) | Continu | A |
Astuces (Pour aller plus vite)
La règle d'or : la forme du contour d'Ampère doit imiter la forme des lignes de champ. Fil \(\rightarrow\) Cercle. Solénoïde \(\rightarrow\) Rectangle. Plan infini \(\rightarrow\) Rectangle.
Schéma (Avant les calculs)
Choix du contour d'Ampère \((\gamma)\)
Raisonnement
Le raisonnement consiste à analyser les symétries de la distribution de courant (le fil infini) pour en déduire les propriétés du champ magnétique qu'il crée. C'est cette analyse qui nous guidera vers le choix le plus judicieux pour le contour d'intégration.
Schéma (Après les calculs)
Contour Circulaire Validé
Réflexions (l'interprétation du résultat)
Un cercle centré sur le fil est le choix optimal car en tout point de ce cercle, le module du champ \(B\) est constant et le vecteur \(\vec{B}\) est tangentiel, tout comme l'élément de chemin \(d\vec{l}\). Cela simplifie le produit scalaire \(\vec{B} \cdot d\vec{l}\) en \(B \cdot dl\) et permet de sortir \(B\) de l'intégrale.
Points de vigilance (les erreurs à éviter)
Ne pas choisir un carré ou une autre forme. Bien que le théorème d'Ampère soit toujours vrai, le calcul de la circulation deviendrait très complexe car l'angle entre \(\vec{B}\) et \(d\vec{l}\) ainsi que le module de \(B\) varieraient le long du chemin.
Points à retenir (permettre a l'apprenant de maitriser la question)
La première et plus importante étape dans l'application du théorème d'Ampère est l'analyse des symétries de la source de courant pour en déduire la forme du champ et le contour d'intégration le plus simple.
Le saviez-vous ? (la culture de l'ingénieur)
André-Marie Ampère a formulé sa loi en 1826, après avoir appris l'expérience d'Ørsted montrant qu'un courant électrique déviait une boussole. Il a mené ses recherches et publié ses résultats en seulement quelques semaines !
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant)
Quelle forme de contour choisiriez-vous pour un solénoïde (une bobine très longue) ?
Question 2 : Calcul de la circulation
Principe (le concept physique)
La circulation est une opération mathématique qui "additionne" la projection du champ vectoriel sur chaque petit segment du contour. Physiquement, elle mesure à quel point le champ "tourne" autour du contour.
Mini-Cours (approfondissement théorique)
L'intégrale curviligne \(\oint \vec{A} \cdot d\vec{l}\) d'un champ de vecteurs \(\vec{A}\) sur une courbe fermée \((\gamma)\) est la somme des produits scalaires de \(\vec{A}\) avec des déplacements infinitésimaux \(d\vec{l}\) le long de la courbe. Si \(\vec{A}\) est constant en module et toujours parallèle à \(d\vec{l}\), l'intégrale devient simplement le module de \(\vec{A}\) multiplié par la longueur totale de la courbe.
Remarque Pédagogique (le conseil du professeur)
C'est ici que notre choix judicieux de la question 1 paie ! Puisque \(\vec{B}\) est parallèle à \(d\vec{l}\) et que son module \(B\) est constant sur tout le cercle, le calcul qui semble complexe devient une simple multiplication.
Normes (la référence réglementaire)
Le calcul de la circulation n'est pas soumis à une norme, mais c'est une opération mathématique fondamentale utilisée dans de nombreux domaines de la physique (mécanique des fluides, électromagnétisme).
Formule(s) (l'outil mathématique)
Définition de la circulation
où \(\theta\) est l'angle entre \(\vec{B}\) et \(d\vec{l}\).
Hypothèses (le cadre du calcul)
On se base sur les conclusions de l'étude de symétrie : 1) \(\vec{B}\) est parallèle à \(d\vec{l}\) (donc \(\theta=0\)). 2) Le module \(B\) est constant sur tout le contour.
Donnée(s) (les chiffres d'entrée)
Nom du Paramètre | Symbole | Valeur | Unité |
---|---|---|---|
Contour d'intégration | \((\gamma)\) | Cercle de rayon \(r\) | m |
Angle entre \(\vec{B}\) et \(d\vec{l}\) | \(\theta\) | 0 | radian |
Astuces (Pour aller plus vite)
Pour un contour simple et un champ symétrique, la circulation est souvent le produit du module du champ par la longueur du contour. Pour un cercle, c'est \(B \times 2\pi r\). Pour un segment de droite où \(B\) est parallèle et constant, c'est \(B \times L\).
Schéma (Avant les calculs)
Vecteurs au point M sur le contour
Calcul(s) (l'application numérique)
1. Sur notre contour circulaire, \(\vec{B}\) et \(d\vec{l}\) sont toujours tangents au cercle et de même sens. L'angle \(\theta\) entre eux est donc de 0, ce qui donne \(\cos(0) = 1\). Le produit scalaire se simplifie.
Simplification du produit scalaire
2. Par symétrie, le module \(B\) est le même en tout point du cercle. Étant constant, on peut le sortir de l'intégrale.
Sortie de la constante B
3. L'intégrale \(\oint dl\) représente la somme de tous les petits morceaux de longueur du contour. C'est donc le périmètre du cercle, qui vaut \(2\pi r\).
Calcul de l'intégrale
Schéma (Après les calculs)
Vecteurs au point M sur le contour
Réflexions (l'interprétation du résultat)
Le résultat \(2\pi r B\) montre que la circulation du champ est directement proportionnelle à la fois à la distance \(r\) et à l'intensité du champ \(B\) à cette distance. C'est une relation purement géométrique liée à notre choix de contour.
Points de vigilance (les erreurs à éviter)
Attention à ne pas oublier le rayon \(r\) dans la formule du périmètre. L'intégrale de \(dl\) est la longueur totale du contour, pas juste \(2\pi\).
Points à retenir (permettre a l'apprenant de maitriser la question)
Pour un contour circulaire où le champ est orthoradial et de module constant, la circulation est toujours (Module du champ) x (Périmètre du cercle).
Le saviez-vous ? (la culture de l'ingénieur)
Le concept de "circulation" est aussi fondamental en mécanique des fluides pour décrire les tourbillons. La circulation de la vitesse d'un fluide le long d'un contour fermé mesure l'intensité du tourbillon à l'intérieur.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant)
Si la circulation vaut 10 T.m à une distance \(r\), que vaudrait-elle à une distance \(2r\) ?
Question 3 : Expression du champ magnétique B
Principe (le concept physique)
Le cœur du théorème d'Ampère est de relier la cause (le courant) à l'effet (le champ magnétique qui circule). Nous allons maintenant égaler les deux membres de l'équation pour isoler l'inconnue, c'est-à-dire le module du champ \(B\).
Mini-Cours (approfondissement théorique)
Les lois fondamentales de la physique, comme la loi d'Ampère ou la loi de Gauss en électrostatique, sont des "ponts" entre les sources (charges, courants) et les champs qu'elles créent. La démarche consiste toujours à calculer chaque côté de l'équation séparément (le côté "champ" et le côté "source") puis à les égaler pour en extraire l'information sur le champ.
Remarque Pédagogique (le conseil du professeur)
Cette étape est purement algébrique. Vous avez fait le plus dur en calculant la circulation. Maintenant, il s'agit simplement de mettre les pièces du puzzle ensemble et d'isoler la variable que vous cherchez. Ne vous laissez pas intimider par les symboles !
Normes (la référence réglementaire)
Ce calcul ne dépend d'aucune norme mais de la loi physique fondamentale d'Ampère, valable universellement.
Formule(s) (l'outil mathématique)
Théorème d'Ampère
Hypothèses (le cadre du calcul)
L'hypothèse clé ici est que le seul courant qui traverse la surface délimitée par notre contour est le courant \(I\) du fil. Il n'y a pas d'autres courants "parasites" à prendre en compte.
Donnée(s) (les chiffres d'entrée)
Nom du Paramètre | Symbole | Valeur | Unité |
---|---|---|---|
Circulation du champ | \(\oint \vec{B} \cdot d\vec{l}\) | \(2\pi r B\) | T.m |
Courant enlacé | \(I_{\text{enlacés}}\) | \(I\) | A |
Astuces (Pour aller plus vite)
Vérifiez toujours l'homogénéité de votre formule finale. \(\mu_0\) est en T.m/A, \(I\) en A, \(r\) en m. Le rapport \([\mu_0][I]/[r]\) donne bien des T.m.A / (A.m) = T, l'unité d'un champ magnétique. C'est un excellent moyen de détecter des erreurs.
Schéma (Avant les calculs)
Application du Théorème d'Ampère
Calcul(s) (l'application numérique)
Nous reprenons l'équation du théorème d'Ampère. Nous substituons le terme de gauche par le résultat de la circulation calculé à la question 2 (\(2\pi r B\)), et le terme de droite par le courant total enlacé par le contour, qui est simplement \(I\).
Étape 1 : Égalisation des termes
Il ne reste plus qu'à isoler \(B\) en divisant de chaque côté par \(2\pi r\) pour obtenir l'expression finale du module du champ magnétique.
Étape 2 : Isolation du module B
Schéma (Après les calculs)
Décroissance du champ magnétique avec la distance
Réflexions (l'interprétation du résultat)
Cette formule est très riche. Elle nous dit que le champ est directement proportionnel au courant qui le crée (plus de courant, plus de champ) et qu'il décroît avec la distance, mais de manière assez lente (en \(1/r\), pas en \(1/r^2\) comme la force de gravitation ou la force électrique).
Points de vigilance (les erreurs à éviter)
N'oubliez aucun terme dans la formule finale, surtout le \(2\pi\). Une erreur fréquente est de l'oublier et de le confondre avec la formule du champ au centre d'une boucle de courant, par exemple.
Points à retenir (permettre a l'apprenant de maitriser la question)
Cette formule, \(B = \frac{\mu_0 I}{2\pi r}\), est l'un des résultats les plus fondamentaux de l'électromagnétisme à connaître par cœur.
Le saviez-vous ? (la culture de l'ingénieur)
On peut aussi trouver ce résultat avec la loi de Biot et Savart, qui est plus générale mais implique un calcul d'intégrale beaucoup plus complexe. Le théorème d'Ampère est un raccourci formidable quand la symétrie le permet !
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant)
Que devient le champ \(B\) si on double le courant \(I\) ET on double la distance \(r\) ?
Question 4 : Calcul numérique de B
Principe (le concept physique)
Maintenant que nous avons la formule littérale, nous allons l'appliquer à la situation concrète de l'énoncé en utilisant les valeurs numériques fournies pour quantifier le phénomène.
Mini-Cours (approfondissement théorique)
Le Tesla (T) est l'unité SI du champ magnétique. C'est une unité très grande. Un champ de 1 T est déjà très intense. Par exemple, les aimants d'une machine IRM peuvent atteindre plusieurs teslas, tandis que le champ terrestre est de l'ordre de quelques dizaines de microteslas (\(10^{-6} \text{ T}\)).
Remarque Pédagogique (le conseil du professeur)
Prenez l'habitude de toujours vérifier les unités avant de commencer le calcul. C'est la source d'erreur la plus fréquente dans les examens. Posez-vous la question : "Est-ce que tout est en mètres, ampères, secondes, etc. ?".
Normes (la référence réglementaire)
Les organismes de santé internationaux (comme l'ICNIRP) fixent des limites d'exposition aux champs magnétiques statiques. Pour le public général, la limite est de 40 milliteslas (mT), soit 40 000 µT. Notre résultat est bien en dessous.
Formule(s) (l'outil mathématique)
Formule du champ magnétique
Hypothèses (le cadre du calcul)
Nous réutilisons les hypothèses du problème (fil infini, courant continu, milieu = vide).
Donnée(s) (les chiffres d'entrée)
Nom du Paramètre | Symbole | Valeur | Unité |
---|---|---|---|
Intensité du courant | \(I\) | 10 | A |
Distance au fil | \(r\) | 5 \(\times\) 10⁻² | m |
Perméabilité du vide | \(\mu_0\) | 4\(\pi \times\) 10⁻⁷ | T.m/A |
Astuces (Pour aller plus vite)
Dans la formule, les termes \(4\pi\) de \(\mu_0\) et \(2\pi\) au dénominateur se simplifient souvent. La formule peut se réécrire \(B = \frac{2 \times 10^{-7} I}{r}\), ce qui est plus rapide pour le calcul.
Schéma (Avant les calculs)
Situation pour l'application numérique
Calcul(s) (l'application numérique)
Calcul du module B
Schéma (Après les calculs)
Visualisation du Résultat
Réflexions (l'interprétation du résultat)
\(4 \times 10^{-5}\) T, soit 40 microteslas (µT), est un champ relativement faible. À titre de comparaison, le champ magnétique terrestre est d'environ 50 µT. Cela signifie qu'à 5 cm, ce fil crée un champ d'un ordre de grandeur comparable à celui de la Terre.
Points de vigilance (les erreurs à éviter)
Attention à la conversion des centimètres en mètres ! \(5 \text{ cm} = 0.05 \text{ m} = 5 \times 10^{-2} \text{ m}\). Une erreur ici changerait le résultat d'un facteur 100.
Points à retenir (permettre a l'apprenant de maitriser la question)
Une fois la formule littérale établie, l'application numérique est une étape de pure rigueur. La méthode est : 1) Lister les données. 2) Convertir en unités SI. 3) Calculer. 4) Interpréter l'ordre de grandeur.
Le saviez-vous ? (la culture de l'ingénieur)
Les champs magnétiques dans les appareils d'Imagerie par Résonance Magnétique (IRM) sont de l'ordre de 1.5 à 3 T, soit près de 100 000 fois plus intenses que le champ que nous venons de calculer !
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant)
Calculez le champ si la distance était de 10 cm. (Réponse en \(10^{-5}\) T)
Question 5 : Inversion du sens du courant
Principe (le concept physique)
Le champ magnétique est une grandeur vectorielle, possédant un module, une direction et un sens. Nous devons analyser comment le changement de sens de la source (le courant) affecte ces trois caractéristiques.
Mini-Cours (approfondissement théorique)
La relation entre le sens du courant et le sens du champ magnétique est fixée par des règles d'orientation, comme la règle de la main droite ou la règle du tire-bouchon de Maxwell. Ces règles sont une conséquence directe de la nature vectorielle des équations de l'électromagnétisme. Changer le signe de la source (le vecteur courant) change le signe du champ résultant.
Remarque Pédagogique (le conseil du professeur)
Ne confondez jamais une grandeur scalaire (comme la masse) et une grandeur vectorielle (comme la vitesse ou le champ magnétique). Une grandeur vectorielle a une direction et un sens qui sont tout aussi importants que sa valeur (son module).
Normes (la référence réglementaire)
Cette question relève des lois fondamentales de la physique, aucune norme ne s'y applique.
Formule(s) (l'outil mathématique)
Formule du module du champ
La direction est donnée conceptuellement par la règle de la main droite.
Hypothèses (le cadre du calcul)
On suppose que seul le sens du courant change ; son intensité et la géométrie du problème restent les mêmes.
Donnée(s) (les chiffres d'entrée)
Nom du Paramètre | Symbole | Valeur Initiale | Valeur Finale |
---|---|---|---|
Courant | \(I, I'\) | 10 A (sortant) | -10 A (rentrant) |
Astuces (Pour aller plus vite)
Utilisez un crayon pour matérialiser le fil. Pointez-le vers vous (courant sortant) et enroulez vos doigts : ils donnent le sens anti-horaire. Maintenant, pointez-le loin de vous (courant rentrant) et enroulez vos doigts : ils donnent le sens horaire.
Schéma (Avant les calculs)
Schéma Initial (Courant Sortant)
Calcul(s) (l'application numérique)
Ce calcul vise à déterminer la nouvelle norme (ou module) du champ magnétique, notée \(B'\), après avoir inversé le sens du courant. La formule de la norme du champ, \(B = \frac{\mu_0 |I|}{2\pi r}\), utilise la valeur absolue du courant \(|I|\). Cela signifie qu'elle ne dépend que de l'intensité du courant, et non de son sens.
1. Le nouveau courant est \(I' = -10 \text{ A}\), mais sa valeur absolue est \(|I'| = |-10 \text{ A}| = 10 \text{ A}\), ce qui est identique à l'intensité initiale.
2. En substituant cette valeur dans la formule, on voit que le calcul reste inchangé par rapport à la question précédente.
Calcul du nouveau module B'
La norme du champ magnétique reste donc inchangée.
Schéma (Après les calculs)
Schéma Final (Courant Rentrant)
Réflexions (l'interprétation du résultat)
La formule \(B = \frac{\mu_0 I}{2\pi r}\) nous donne le module du champ. Comme \(I\) représente ici l'intensité (valeur positive), le module ne change pas. Cependant, la règle de la main droite nous montre que si le pouce (courant) pointe dans la direction opposée, nos doigts (champ) s'enroulent dans le sens contraire. Le vecteur \(\vec{B}\) est donc transformé en \(-\vec{B}\).
Points de vigilance (les erreurs à éviter)
Ne répondez pas simplement "le champ est inversé". Précisez que le module reste identique mais que le sens de rotation du champ change.
Points à retenir (permettre a l'apprenant de maitriser la question)
Le champ magnétique est un vecteur. Changer le signe de sa source (le courant) change son sens mais pas nécessairement son module. La règle de la main droite est l'outil indispensable pour déterminer ce sens.
Le saviez-vous ? (la culture de l'ingénieur)
C'est ce principe d'inversion qui est utilisé dans les moteurs à courant alternatif (AC). Le courant change de sens 50 ou 60 fois par seconde, créant un champ magnétique tournant qui entraîne le rotor du moteur.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant)
Un courant va de la gauche vers la droite devant vous. Quelle est la direction du champ magnétique AU-DESSUS du fil ?
Outil Interactif : Simulateur de Champ Magnétique
Utilisez les curseurs pour faire varier l'intensité du courant et la distance au fil, et observez en temps réel l'impact sur la valeur du champ magnétique.
Paramètres d'Entrée
Résultats Clés
Quiz Final : Testez vos connaissances
1. Si on double la distance \(r\) au fil, comment évolue le module du champ magnétique \(B\) ?
2. L'unité du champ magnétique dans le Système International est :
3. La loi d'Ampère est particulièrement utile lorsque...
4. Le champ magnétique créé par un fil infini à une distance \(r = 0\) (c'est-à-dire sur le fil lui-même) est :
5. Si on double l'intensité \(I\) du courant, comment évolue le module du champ magnétique \(B\) ?
- Champ Magnétique (\(\vec{B}\))
- Champ de force résultant du déplacement des charges électriques (courant électrique). Il est mesuré en Tesla (T).
- Loi d'Ampère
- Loi fondamentale de l'électromagnétisme qui relie la circulation du champ magnétique sur un contour fermé au courant électrique qui le traverse.
- Perméabilité du vide (\(\mu_0\))
- Constante physique qui caractérise la capacité du vide à laisser les lignes de champ magnétique s'y établir. Elle vaut \(4\pi \times 10^{-7}\) T.m/A.
D’autres exercices de physique université:
0 commentaires
