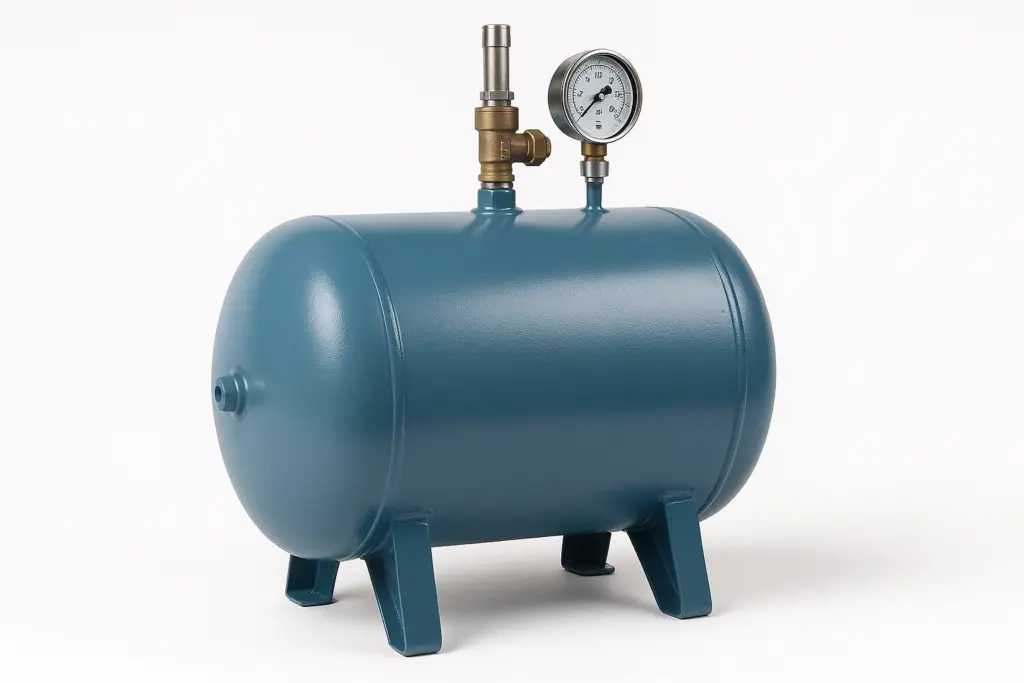

Calcul de la Pression dans un Réservoir
Contexte : La physique sous pression dans l'industrie.
Les réservoirs sous pression sont omniprésents dans notre monde : bouteilles de gaz, chauffe-eau, extincteurs, réacteurs chimiques... Ces conteneurs sont conçus pour stocker des fluides (gaz ou liquides) à une pression très différente de la pression ambiante. Comprendre les forcesUne force est une action mécanique capable de déformer un corps ou de modifier son état de mouvement. Elle se mesure en Newtons (N). que cette pression exerce sur les parois du réservoir est absolument fondamental pour les ingénieurs. Un calcul erroné peut mener à une rupture catastrophique. Cet exercice vous propose de calculer les forces s'exerçant sur les différentes parties d'un réservoir cylindrique simple, un problème au cœur de la sécurité industrielle.
Remarque Pédagogique : Cet exercice est une application directe de la relation entre pression et force. Nous allons décomposer un objet complexe (un réservoir) en formes géométriques simples (disques et rectangle) pour calculer les forces qui s'y appliquent. C'est une méthode de base en ingénierie : simplifier un problème pour le rendre calculable, tout en comprenant les ordres de grandeur des phénomènes physiques en jeu.
Objectifs Pédagogiques
- Calculer l'aire de surfaces simples (disque, rectangle).
- Appliquer la relation fondamentale \(F = P \times S\).
- Maîtriser les conversions d'unités (bar \(\leftrightarrow\) Pa, cm \(\leftrightarrow\) m, cm² \(\leftrightarrow\) m²).
- Distinguer pression relative et pression absolue.
- Calculer et comparer les forces sur différentes parois d'un même objet.
Données de l'étude
Schéma du réservoir cylindrique
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Diamètre intérieur du réservoir | \(D\) | 50 | \(\text{cm}\) |
| Longueur du réservoir | \(L\) | 2 | \(\text{m}\) |
| Pression intérieure (relative) | \(P_{\text{relative}}\) | 5.0 | \(\text{bar}\) |
| Pression atmosphérique | \(P_{\text{atm}}\) | 1.0 | \(\text{bar}\) |
Questions à traiter
- Calculer la surface (aire) \(S_{\text{fond}}\) d'un des fonds circulaires du réservoir. Exprimer le résultat en mètre carré (\(\text{m}^2\)).
- Calculer la pression absolue \(P_{\text{abs}}\) régnant à l'intérieur du réservoir. Exprimer le résultat en Pascals (Pa).
- Calculer la force pressante \(F_{\text{fond}}\) exercée par le gaz sur un des fonds circulaires.
- Calculer la surface latérale \(S_{\text{latérale}}\) du cylindre. En déduire la force totale \(F_{\text{latérale}}\) exercée par le gaz sur la paroi cylindrique.
Les bases de la mécanique des fluides
Avant de plonger dans la correction, revoyons quelques concepts clés sur la pression.
1. La Pression : une force répartie :
La pression est une mesure de la force exercée par un fluide (un gaz comme la vapeur, ou un liquide) sur une surface. Elle est définie comme le rapport de l'intensité de la force \(F\) pressante, perpendiculaire à la surface, par l'aire \(S\) de cette surface.
\[ P = \frac{F}{S} \]
L'unité internationale est le Pascal (Pa), qui correspond à une force de 1 Newton exercée sur 1 mètre carré.
2. Pression Relative et Pression Absolue :
La pression atmosphérique (\(P_{\text{atm}}\)) est la pression de l'air qui nous entoure (environ 1 bar au niveau de la mer). Un manomètre mesure souvent la pression relative, c'est-à-dire la différence de pression par rapport à l'atmosphère. Pour obtenir la pression absolue (la "vraie" pression à l'intérieur), il faut ajouter la pression atmosphérique.
\[ P_{\text{absolue}} = P_{\text{relative}} + P_{\text{atm}} \]
3. Conversions d'unités utiles :
En physique, il est crucial de travailler avec les unités du Système International (mètres, mètres carrés, Pascals, Newtons).
\[ 1 \, \text{bar} = 100 \, 000 \, \text{Pa} = 10^5 \, \text{Pa} \]
\[ 1 \, \text{m} = 100 \, \text{cm} \quad \Rightarrow \quad 1 \, \text{m}^2 = (100 \, \text{cm})^2 = 10 \, 000 \, \text{cm}^2 = 10^4 \, \text{cm}^2 \]
Correction : Calcul de la Pression dans un Réservoir
Question 1 : Calculer la surface d'un fond circulaire (\(S_{\text{fond}}\))
Principe (le concept physique)
Pour pouvoir calculer la force que le gaz exerce sur les extrémités du réservoir, il nous faut d'abord connaître l'aire de ces extrémités. Comme elles sont circulaires (ce sont des disques), on utilise la formule mathématique de l'aire d'un disque à partir de son diamètre.
Mini-Cours (approfondissement théorique)
L'aire d'un disque est donnée par la formule \(S = \pi \times R^2\). Puisque le rayon \(R\) est la moitié du diamètre \(D\), on a \(R = D/2\). En substituant dans la formule, on obtient \(S = \pi \times (D/2)^2 = (\pi \times D^2) / 4\). Cette seconde formule est pratique quand on connaît directement le diamètre.
Remarque Pédagogique (le conseil du professeur)
La première étape de tout problème de physique est de s'assurer que toutes les données sont dans les bonnes unités. Ici, le diamètre est en centimètres, mais l'unité standard pour les surfaces dans les calculs de pression est le mètre carré. Convertir \(D\) en mètres dès le début est la méthode la plus sûre pour éviter les erreurs.
Normes (la référence réglementaire)
La conception des fonds de réservoirs sous pression est très réglementée. Les fonds plats, comme dans notre exercice, ne sont utilisés que pour des pressions modérées. Pour de hautes pressions, on utilise des fonds bombés (elliptiques ou hémisphériques) car ces formes répartissent beaucoup mieux les contraintes mécaniques.
Formule(s) (l'outil mathématique)
L'aire \(S\) d'un disque de rayon \(R\) est :
Hypothèses (le cadre du calcul)
On considère que le fond du réservoir est un disque plat parfait.
Donnée(s) (les chiffres d'entrée)
- Diamètre du réservoir, \(D = 50 \, \text{cm}\)
Astuces(Pour aller plus vite)
Convertir 50 cm en mètres est simple : c'est un demi-mètre, soit 0.5 m. Le rayon est donc la moitié de cela, soit 0.25 m. Travailler avec des fractions simples comme 1/2 et 1/4 peut parfois simplifier les calculs mentaux.
Schéma (Avant les calculs)
Vue d'un fond du réservoir
Calcul(s) (l'application numérique)
1. Convertir le diamètre en mètres :
2. Calculer le rayon en mètres :
3. Appliquer la formule de la surface :
Schéma (Après les calculs)
Surface du fond calculée
Réflexions (l'interprétation du résultat)
La surface de chaque extrémité circulaire est d'environ 0.196 \(\text{m}^2\). C'est sur cette surface que la pression du gaz va s'exercer pour créer une force tendant à "éjecter" les fonds du réservoir.
Points de vigilance (les erreurs à éviter)
L'erreur classique est la conversion des unités de surface. Si vous calculez l'aire en \(\text{cm}^2\) d'abord, n'oubliez pas de diviser par 10 000 (et non 100) pour obtenir des \(\text{m}^2\). La conversion avant le calcul est plus sûre.
Points à retenir (permettre a l'apprenant de maitriser la question)
- L'aire d'un disque est \(S = \pi R^2\).
- Convertir les dimensions en mètres est la première étape.
- Cette surface est la base du calcul de la force sur les fonds.
Le saviez-vous ? (la culture de l'ingénieur)
Pour une même pression et un même volume stocké, un réservoir sphérique est la forme la plus résistante. Une sphère a la plus petite surface possible pour un volume donné, et la forme répartit les contraintes de manière parfaitement uniforme, ce qui la rend deux fois plus résistante qu'un cylindre de même diamètre et épaisseur.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Quelle serait la surface en \(\text{m}^2\) d'un fond de réservoir de 80 cm de diamètre ?
Question 2 : Calculer la pression absolue (\(P_{\text{abs}}\))
Principe (le concept physique)
Les manomètres des réservoirs indiquent généralement la surpression par rapport à l'atmosphère, c'est la pression relative. Cependant, les lois de la physique s'appliquent à la pression totale, ou absolue. Pour l'obtenir, il faut ajouter la pression de l'air environnant (la pression atmosphérique) à la valeur lue sur le manomètre.
Mini-Cours (approfondissement théorique)
La pression absolue est une mesure par rapport au vide parfait (qui a une pression de 0 Pa). La pression atmosphérique est la pression exercée par le poids de la colonne d'air au-dessus de nous. La pression relative est simplement la différence entre la pression absolue d'un système et la pression atmosphérique. \(P_{\text{relative}} = P_{\text{absolue}} - P_{\text{atm}}\).
Remarque Pédagogique (le conseil du professeur)
Imaginez que vous êtes au fond d'une piscine. La pression que vous ressentez est due au poids de l'eau au-dessus de vous (pression relative) PLUS le poids de l'air au-dessus de l'eau (pression atmosphérique). La pression totale (absolue) est la somme des deux. C'est la même chose pour le gaz dans le réservoir.
Normes (la référence réglementaire)
Dans tous les domaines scientifiques et techniques (thermodynamique, mécanique des fluides, chimie), les calculs fondamentaux se basent sur des grandeurs absolues : la pression absolue et la température absolue (en Kelvins).
Formule(s) (l'outil mathématique)
La formule de conversion est :
Hypothèses (le cadre du calcul)
On utilise la valeur standard de la pression atmosphérique au niveau de la mer, soit 1.0 bar.
Donnée(s) (les chiffres d'entrée)
- Pression relative, \(P_{\text{relative}} = 5.0 \, \text{bar}\)
- Pression atmosphérique, \(P_{\text{atm}} = 1.0 \, \text{bar}\)
Astuces(Pour aller plus vite)
Le calcul en bars est trivial : 5 + 1 = 6. La seule étape est la conversion finale. Retenez que 1 bar = 100 000 Pa. Donc 6 bars = 600 000 Pa. C'est un calcul qui peut se faire de tête.
Schéma (Avant les calculs)
Addition des Pressions
Calcul(s) (l'application numérique)
1. Calculer la pression absolue en bars :
2. Convertir cette pression en Pascals :
Schéma (Après les calculs)
Valeur de la Pression Absolue
Réflexions (l'interprétation du résultat)
La pression totale à l'intérieur du réservoir est de 600 000 Pascals, soit 6 fois la pression atmosphérique normale. C'est cette pression qui est utilisée pour calculer les forces réelles s'exerçant sur les parois.
Points de vigilance (les erreurs à éviter)
Ne pas confondre les deux types de pression. Utiliser la pression relative pour calculer la force totale intérieure conduirait à une sous-estimation massive de 17% de la force réelle, ce qui serait très dangereux lors de la conception d'un tel réservoir.
Points à retenir (permettre a l'apprenant de maitriser la question)
- La pression absolue est la somme de la pression relative et de la pression atmosphérique.
- La conversion \(1 \, \text{bar} = 10^5 \, \text{Pa}\) est essentielle.
- C'est la pression absolue qui est la "vraie" pression physique à l'intérieur du contenant.
Le saviez-vous ? (la culture de l'ingénieur)
Les prévisions météorologiques parlent de pression en hectopascals (hPa). Un hectopascal vaut 100 Pascals. La pression atmosphérique normale est donc d'environ 1000 hPa (ou plus précisément 1013.25 hPa). Un anticyclone est une zone de haute pression (>1015 hPa) et une dépression une zone de basse pression (<1015 hPa).
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Un pneu de camion est gonflé à 8 bars. Quelle est la pression absolue à l'intérieur en Pascals ?
Question 3 : Calculer la force sur un fond (\(F_{\text{fond}}\))
Principe (le concept physique)
La pression du gaz pousse sur toutes les parois, y compris les deux fonds circulaires. En utilisant la pression absolue calculée précédemment et la surface d'un fond, nous pouvons déterminer la force totale qui tend à arracher chaque fond du corps du cylindre. C'est cette force qui dimensionne les soudures ou les boulons qui assemblent le réservoir.
Mini-Cours (approfondissement théorique)
La force pressante est un vecteur, c'est-à-dire qu'elle a une intensité, une direction et un sens. La pression, elle, est un scalaire : elle n'a pas de direction propre. Elle s'exerce dans toutes les directions. C'est la surface qui "donne" une direction à la force. La force est toujours perpendiculaire à la surface. Pour les fonds plats, la force est donc dirigée le long de l'axe du cylindre.
Remarque Pédagogique (le conseil du professeur)
Attendez-vous à une force énorme ! Nous avons une pression 6 fois supérieure à la normale, appliquée sur une surface non négligeable. Le résultat sera probablement en dizaines ou centaines de milliers de Newtons. Pour le visualiser, on le convertira en "poids équivalent" en divisant par \(g \approx 10\). On s'attend à une force équivalente au poids de plusieurs tonnes !
Normes (la référence réglementaire)
Les codes de construction de réservoirs sous pression (comme le code ASME aux États-Unis ou la norme EN 13445 en Europe) définissent des règles de calcul très précises pour les soudures. La résistance de la soudure entre le corps cylindrique et les fonds doit être capable de supporter cette force avec un coefficient de sécurité élevé (typiquement 3 ou 4).
Formule(s) (l'outil mathématique)
La formule de la force pressante est :
Hypothèses (le cadre du calcul)
On suppose que la pression est parfaitement uniforme sur toute la surface du fond.
Donnée(s) (les chiffres d'entrée)
- Pression absolue, \(P_{\text{abs}} = 600 \, 000 \, \text{Pa}\) (de la question 2)
- Surface du fond, \(S_{\text{fond}} \approx 0.196 \, \text{m}^2\) (de la question 1)
Astuces(Pour aller plus vite)
Pour une estimation rapide : \(600 \, 000 \times 0.2 = 120 \, 000 \, \text{N}\). Le résultat exact sera un peu plus faible car 0.196 est un peu plus petit que 0.2. Cela permet de vérifier l'ordre de grandeur de votre calculatrice.
Schéma (Avant les calculs)
Force sur le fond droit
Calcul(s) (l'application numérique)
On applique directement la formule avec les valeurs en unités SI :
Schéma (Après les calculs)
Équivalence de la Force en Poids
Réflexions (l'interprétation du résultat)
La force qui s'exerce sur chaque fond est de 117 600 Newtons. C'est une force colossale, équivalente au poids d'une masse de près de 12 tonnes (117600 / 10 \(\approx\) 11760 kg). C'est le poids de deux éléphants d'Afrique ! On comprend l'importance capitale de la qualité des soudures sur ce type d'équipement.
Points de vigilance (les erreurs à éviter)
Assurez-vous d'utiliser la pression **absolue** pour ce calcul de la force totale intérieure. L'utilisation de la pression relative donnerait la force *nette* de soulèvement, mais pas la force totale que la soudure doit supporter.
Points à retenir (permettre a l'apprenant de maitriser la question)
- La force pressante est le produit de la pression absolue par la surface.
- Les forces générées dans les réservoirs industriels sont immenses.
- La conversion en "poids équivalent" aide à visualiser l'ordre de grandeur d'une force.
Le saviez-vous ? (la culture de l'ingénieur)
En 1919 à Boston, un immense réservoir de mélasse (un liquide visqueux) a rompu, créant une vague de 8 mètres de haut déferlant à 56 km/h. La catastrophe, causée par une conception défaillante et des variations de température, a fait 21 morts et a montré de manière tragique l'importance des calculs de résistance des réservoirs.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Pour le réservoir de 80 cm de diamètre (\(S \approx 0.503 \, \text{m}^2\)) avec la même pression de 600 000 Pa, quelle serait la force sur un fond en Newtons ?
Question 4 : Calculer la force sur la paroi latérale (\(F_{\text{latérale}}\))
Principe (le concept physique)
La pression du gaz ne pousse pas seulement sur les fonds, mais aussi sur toute la paroi cylindrique, vers l'extérieur. Pour calculer la force totale sur cette paroi, nous devons d'abord déterminer sa surface. On peut imaginer "dérouler" la paroi latérale du cylindre pour former un grand rectangle.
Mini-Cours (approfondissement théorique)
L'aire latérale d'un cylindre de rayon \(R\) et de longueur \(L\) se calcule en multipliant le périmètre du cercle de base par la longueur. Le périmètre d'un cercle est \(2 \pi R\). Donc, l'aire latérale est \(S_{\text{latérale}} = 2 \pi R \times L\). C'est l'aire d'un rectangle dont la largeur est le périmètre du cercle et la hauteur est la longueur du cylindre.
Remarque Pédagogique (le conseil du professeur)
Imaginez l'étiquette autour d'une boîte de conserve. Si vous la décollez et la mettez à plat, vous obtenez un rectangle. La hauteur de ce rectangle est la hauteur de la boîte. Sa largeur est exactement la longueur du tour de la boîte, c'est-à-dire son périmètre. Le calcul de la surface latérale suit exactement cette logique.
Normes (la référence réglementaire)
La force sur la paroi latérale crée des contraintes dans le métal appelées "contraintes circonférentielles" ou "hoop stress". Pour un cylindre, ces contraintes sont deux fois plus importantes que les contraintes longitudinales (celles dues à la force sur les fonds). C'est pourquoi un réservoir cylindrique sous pression se rompra presque toujours le long de sa longueur, et non au niveau des soudures des fonds.
Formule(s) (l'outil mathématique)
L'aire de la surface latérale d'un cylindre est :
Hypothèses (le cadre du calcul)
On considère le cylindre comme parfait et on utilise son rayon intérieur pour le calcul.
Donnée(s) (les chiffres d'entrée)
- Rayon intérieur, \(R = 0.25 \, \text{m}\) (de la question 1)
- Longueur, \(L = 2 \, \text{m}\)
- Pression absolue, \(P_{\text{abs}} = 600 \, 000 \, \text{Pa}\) (de la question 2)
Astuces(Pour aller plus vite)
Le produit \(2 \times \pi \times R\) est le périmètre. Avec \(R=0.25\)m, le périmètre est \(2 \times \pi \times 0.25 = 0.5 \pi \approx 1.57\)m. Il suffit ensuite de multiplier par la longueur L.
Schéma (Avant les calculs)
Déroulement de la paroi latérale
Calcul(s) (l'application numérique)
1. Calculer la surface latérale en \(\text{m}^2\) :
2. Calculer la force pressante sur cette surface :
Schéma (Après les calculs)
Forces sur le réservoir
Réflexions (l'interprétation du résultat)
La force totale exercée sur la paroi latérale est de 1 884 000 N, soit plus de 15 fois la force exercée sur un des fonds ! Cette force immense tend à faire "éclater" le cylindre comme un ballon. Cela confirme que la partie la plus sollicitée d'un réservoir cylindrique est bien sa paroi latérale.
Points de vigilance (les erreurs à éviter)
Attention à ne pas confondre la formule de l'aire d'un disque (\(\pi R^2\)) et celle du périmètre (\(2 \pi R\)). Une confusion ici mènerait à un calcul de surface latérale complètement erroné. Le "déroulement" mental de l'étiquette de conserve est un bon moyen de ne pas se tromper.
Points à retenir (permettre a l'apprenant de maitriser la question)
- L'aire latérale d'un cylindre est \(S = 2 \pi R L\).
- La force s'exerçant sur la paroi latérale est souvent bien plus grande que celle sur les fonds.
- C'est cette force qui dimensionne principalement l'épaisseur de la paroi du réservoir.
Le saviez-vous ? (la culture de l'ingénieur)
Pour renforcer les réservoirs cylindriques, on les frette parfois en enroulant des câbles ou des fibres très résistantes (comme la fibre de carbone) autour d'eux. Ces frettes sont mises en tension et créent une compression initiale dans la paroi, qui vient s'opposer aux contraintes de traction générées par la pression interne, rendant l'ensemble beaucoup plus résistant.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Pour un réservoir de même rayon (0.25 m) mais deux fois plus long (L=4m), quelle serait la force latérale en Newtons ?
Outil Interactif : Force sur le couvercle
Modifiez la pression relative et le diamètre du réservoir pour voir l'impact sur les forces exercées.
Paramètres d'Entrée
Résultats Clés
Le Saviez-Vous ?
Le mot "gaz" a été inventé au 17ème siècle par le chimiste flamand Jan Baptist van Helmont. Il s'est inspiré du mot grec ancien "khaos" (chaos), car il observait que les vapeurs qu'il étudiait se dispersaient de manière désordonnée dans l'espace, contrairement aux liquides et aux solides.
Foire Aux Questions (FAQ)
Pourquoi les bouteilles de gaz de camping sont-elles si épaisses et lourdes ?
C'est pour résister à la force de la pression interne. Le gaz (butane ou propane) est stocké sous forme liquide à l'intérieur, ce qui exige une pression élevée (plusieurs bars). Les parois en acier épais sont nécessaires pour contenir en toute sécurité la force pressante, qui est considérable même pour une petite bouteille.
La force change-t-elle si le réservoir est vertical ou horizontal ?
Non, la force pressante exercée par le gaz sur les parois est la même quelle que soit l'orientation du réservoir. La pression d'un gaz est uniforme dans tout le volume. (Pour un liquide, la pression augmente avec la profondeur, donc l'orientation aurait une petite influence).
Quiz Final : Testez vos connaissances
1. On a deux réservoirs de même diamètre, mais le second est deux fois plus long. La force sur les fonds circulaires du second réservoir est...
2. Pour réduire la force sur les parois d'un réservoir contenant un certain volume de gaz, il est plus efficace de...
- Pression (P)
- Force exercée par un fluide par unité de surface. L'unité SI est le Pascal (Pa). \(1 \, \text{bar} = 100 \, 000 \, \text{Pa}\).
- Force Pressante (F)
- Force totale exercée par un fluide sur une surface. Elle est perpendiculaire à la surface et se calcule par \(F = P \times S\).
- Pression Absolue
- Pression réelle d'un fluide, mesurée par rapport au vide. C'est la somme de la pression relative et de la pression atmosphérique.
- Pression Relative
- Différence de pression entre un fluide et la pression atmosphérique environnante. C'est ce que mesure un manomètre classique.
