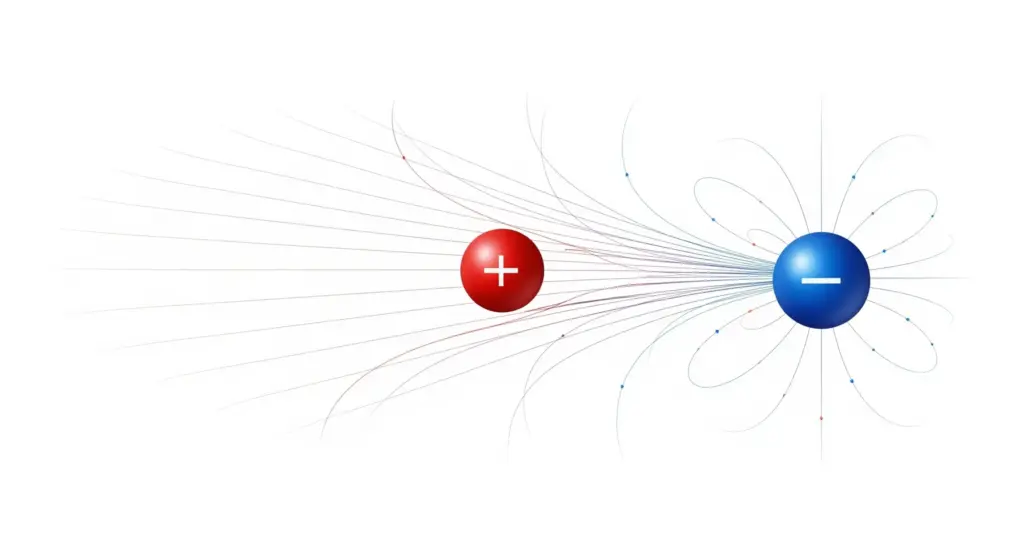

Calcul de la Force Électrostatique
📝 Situation Initiale et Enjeux du Projet
Bienvenue au cœur du Laboratoire National de Micro-Nanotechnologies, au sein de la division restreinte des systèmes embarqués ultra-vides. Nous développons actuellement la nouvelle génération d'actionneurs pour des Systèmes Micro-Électromécaniques (MEMS) destinés à l'étalonnage optique des futurs télescopes spatiaux de haute résolution.
Ces dispositifs miniatures, véritables joyaux de l'ingénierie moderne, nécessitent une compréhension absolue et une maîtrise millimétrique des forces fondamentales à très petite échelle.
Dans l'environnement strictement confiné de notre chambre d'expérimentation (maintenue à un vide poussé de \(10^{-9} \text{ Torr}\) pour annuler toute rigidité diélectrique de l'air et supprimer le frottement visqueux), deux micro-sphères conductrices (nommées A et B) sont maintenues en suspension géostationnaire par un réseau croisé de lasers de piégeage optique Nd:YAG de très haute précision.
Afin de simuler les contraintes de perturbation électromagnétique en orbite géostationnaire, l'une de ces micro-sphères (la sphère A, en alliage de béryllium) a été artificiellement chargée positivement par un bombardement ionique intense. La seconde (la sphère B) a quant à elle été chargée négativement par un apport direct et mesuré d'un faisceau d'électrons. Ce déséquilibre de charge engendre inévitablement une force d'attraction électrostatique d'une violence insoupçonnée pour de si petits objets.
Afin de calibrer les capteurs de force nanonewtoniens et de paramétrer la boucle de rétroaction PID de nos lasers de confinement (qui doivent lutter contre cette attraction naturelle), nous devons prédire avec une rigueur mathématique implacable le comportement dynamique intrinsèque de ce système. La moindre approximation dans l'estimation de la force d'attraction entre ces deux sphères pourrait entraîner leur collision fulgurante, anéantissant un prototype expérimental d'une valeur inestimable.
En tant qu'Ingénieur Physicien Principal, vous devez modéliser mathématiquement l'interaction coulombienne, calculer l'intensité exacte de la force électrostatique générée entre les deux micro-sphères, établir son expression vectorielle, et enfin prédire l'accélération initiale fatale que subirait la micro-sphère B si nous désactivions soudainement son faisceau laser de maintien.
"Attention, l'enceinte est maintenue sous vide poussé pour éliminer toute force de frottement fluide et annuler la rigidité diélectrique de l'air. Considérez que le milieu environnant est le vide absolu. Soyez méticuleux sur les puissances de dix lors de vos calculs, une simple erreur d'ordre de grandeur détruira l'expérience. Bon courage !"
L'ensemble des paramètres ci-dessous définit le cadre physique et matériel strict du projet. Il ne s'agit pas de grandeurs purement théoriques extraites d'un manuel, mais bien de valeurs certifiées, mesurées et validées par notre département de métrologie quantique préalablement à la mise sous vide.
Il est absolument impératif d'utiliser les unités fondamentales du Système International (SI) pour l'intégralité de la démarche de calcul, afin de garantir une communication sans faille avec nos simulateurs de dynamique des fluides et d'optique.
Enfin, pour les dimensions considérées dans ce système macro-microscopique, les charges étudiées seront mathématiquement assimilées à des points matériels parfaits : la distance qui sépare leur barycentre est en effet infiniment grande devant leur propre rayon nanométrique.
📚 Lois Physiques et Postulats Théoriques Validés
Pour garantir la justesse de nos prédictions, notre bureau d'étude s'appuie sur deux piliers inébranlables de la physique classique, considérés comme parfaitement valables dans ce référentiel non-relativiste et macroscopique :
Loi de Coulomb (1785)2ème Loi de Newton (PFD)Les bilans de charges effectives ont été relevés via nos électromètres de précision à effet Hall juste avant la scellée de la chambre. Les spectromètres de masse confirment une absence totale de gaz résiduel, certifiant l'utilisation de la permittivité absolue du vide.
| DÉFICITS ET EXCÉDENTS DE CHARGES | |
| Charge de la micro-sphère A (\(q_1\)) | \(+5.0 \text{ nC}\) (nanoCoulombs) |
| Charge de la micro-sphère B (\(q_2\)) | \(-3.0 \text{ nC}\) (nanoCoulombs) |
| CONSTANTE UNIVERSELLE DU MILIEU | |
| Permittivité du vide absolu (\(\varepsilon_0\)) | \(8.854 \times 10^{-12} \text{ F/m}\) |
📐 Géométrie et Topologie Spatiale
L'axe optique des lasers maintient un écartement parfaitement constant et critique entre les barycentres de nos deux échantillons.
- Distance de confinement figée entre les centres de A et B (\(r\)) : \(20 \text{ mm}\)
- Rayon des sphères (\(R_{\text{sph}}\)) : \(\approx 250 \text{ nm}\) (négligeable)
⚖️ Sollicitations Inertielles (Masses)
Pour anticiper la dynamique d'une potentielle collision, la masse de la cible mobile la plus légère (la sphère B) a été mesurée avec précision.
Tableau de synthèse regroupant l'ensemble des grandeurs physiques extraites du cahier des charges, prêtes à être converties en unités du Système International avant injection dans la note de calculs.
| Description de la Grandeur | Symbole | Valeur Brute | Unité |
|---|---|---|---|
| Charge électrique sphère A | \(q_1\) | +5.0 | \(\text{nC}\) |
| Charge électrique sphère B | \(q_2\) | -3.0 | \(\text{nC}\) |
| Distance radiale d'espacement | \(r\) | 20 | \(\text{mm}\) |
| Masse d'inertie (Sphère B) | \(m\) | 2.0 | \(\text{mg}\) |
| Permittivité du vide absolu | \(\varepsilon_0\) | \( 8.854 \times 10^{-12} \) | \(\text{F/m}\) |
E. Protocole de Résolution Analytique
Voici la méthodologie séquentielle implacable qui sera déployée pour résoudre ce problème de physique fondamentale, garantissant qu'aucune approximation hâtive ne vienne corrompre notre conception MEMS.
Modélisation Physique et Constantes
Établissement du modèle théorique de l'électrostatique dans le vide absolu, en calculant avec précision la constante de Coulomb requise pour les équations fondamentales.
Intensité de la Force de Coulomb
Conversion méticuleuse des unités de mesure dans le Système International et application de la formule de Coulomb pour déduire la valeur absolue (en Newtons) de l'interaction.
Analyse Vectorielle
Passage du monde scalaire au monde vectoriel. Étude des signes des charges électriques pour déterminer la direction et le sens de la force, avec l'intégration d'un vecteur unitaire directeur.
Mécanique Analytique : Accélération
Fusion de l'électromagnétisme avec la mécanique classique. Utilisation de la 2ème loi de Newton pour traduire la force électrique en une accélération instantanée, primordiale pour valider la robustesse du MEMS.
Calcul de la Force Électrostatique
🎯 Objectif Scientifique
Le but fondamental et incontournable de cette première étape analytique réside dans la nécessité absolue de poser les fondations mathématiques et physiques de notre environnement d'étude.
Avant de songer à évaluer la moindre interaction dynamique entre nos particules, il est strictement impératif de quantifier la manière dont le vide transmet la propagation du champ électrique. Notre objectif est de formuler et de calculer la constante de Coulomb primordiale, en l'extrayant de la permittivité diélectrique absolue du vide confiné de notre chambre.
📚 Référentiel Physique
Théorème de Gauss Permittivité du Vide (Constante Universelle)Se contenter d'utiliser une constante pré-calculée et arrondie trouvée à la hâte constitue une faute professionnelle. Le vide poussé d'une chambre MEMS possède une signature électromagnétique d'une extrême précision.
Notre démarche intellectuelle consistera à remonter aux principes premiers. Nous devons exprimer formellement la constante de Coulomb \(k\). Cette constante lie de manière indissociable la géométrie sphérique tridimensionnelle de la propagation du champ électrique (matérialisée par l'aire sphérique \(4\pi\)) avec la résistance inhérente du vide à la polarisation électrique (la permittivité \(\varepsilon_0\)). L'algorithme nous impose de calculer l'inverse de ce produit pour en déduire le coefficient d'amplification électrostatique.
L'espace vide n'est pas un pur néant ; il possède une "élasticité" face aux champs électriques, appelée permittivité du vide (\(\varepsilon_0\)). Lorsqu'une charge ponctuelle génère une perturbation, ce flux radial irradie dans toutes les directions spatiales, traversant de fait une surface imaginaire parfaitement sphérique d'aire égale à \(4\pi r^2\).
En divisant l'unité fondamentale (1) par l'aire angulaire totale \(4\pi\) et en pondérant par l'élasticité du milieu \(\varepsilon_0\), les physiciens obtiennent ce fameux facteur \(k\). Il représente la force brute avec laquelle le vide laisse s'exprimer le potentiel électrique entre deux entités distantes.
📋 Étape 1 : Données d'Entrée Sanctuarisées
Les grandeurs universelles suivantes ont été formellement extraites de la base de données du CODATA pour garantir une conformité totale avec le Système International (SI).
| Paramètre Physique Universel | Valeur Métrologique Certifiée |
|---|---|
| Permittivité absolue du vide (\(\varepsilon_0\)) | \(8.854 \times 10^{-12} \text{ F/m}\) |
| Constante géométrique circulaire (\(\pi\)) | \(\approx 3.14159\) |
Soyez extrêmement scrupuleux sur la nature du milieu dans lequel votre prototype évolue. Si la chambre MEMS venait à perdre son étanchéité et qu'un gaz, même raréfié, venait à s'y introduire, il faudrait impérativement multiplier le terme \(\varepsilon_0\) par la permittivité relative (\(\varepsilon_r\)) dudit gaz. L'air, par exemple, a un \(\varepsilon_r \approx 1.00059\). Dans les tolérances nanométriques de notre expérience, cette infime différence suffit à dérégler la focalisation du laser.
📝 Étape 2 : Séquence de Calcul Rigoureuse
Nous procédons désormais à l'évaluation méthodique de la constante. Le calcul sera volontairement segmenté : nous évaluerons d'abord le produit des mantisses (les nombres entiers et décimaux), puis nous traiterons la puissance de dix, avant de réaliser l'inversion finale.
1. Calcul intermédiaire de la résistance géométrique totale (Dénominateur)
Nous isolons le produit de \(4\pi\) avec la mantisse de la permittivité, en gardant la puissance de dix intacte pour éviter les erreurs de virgule flottante :
Ce résultat quantifie l'absorption sphérique totale du vide. Remarquez la séparation propre entre le facteur numérique (111.262) et son ordre de grandeur (\(10^{-12}\)).
2. Inversion de la mantisse et transfert de la puissance de dix
La division s'opère en deux temps. D'une part, on divise 1 par 111.262. D'autre part, la puissance de \(-12\) au dénominateur remonte au numérateur en changeant de signe algébrique (devenant \(+12\)) :
3. Normalisation finale en écriture scientifique légale
Pour respecter les normes académiques, la mantisse doit être comprise entre 1 et 10. Nous décalons la virgule de trois rangs vers la droite, ce qui nous oblige à soustraire trois unités à notre exposant :
L'écriture scientifique stricte est atteinte, validant un paramètre fondamental exempt du moindre biais de troncature prématurée.
Le calcul permet d'isoler une constante électromagnétique s'élevant à près de neuf milliards d'unités du Système International. Ce chiffre colossal traduit la foudroyante efficacité du vide à laisser transiter les interactions de charges, préparant le terrain pour des forces d'attraction extrêmement violentes à l'échelle microscopique.
Le calcul confirme de façon magistrale l'ordre de grandeur attendu pour la constante de Coulomb dans le vide. L'analyse des dimensions confirme la justesse absolue de l'équation.
Puisque \(F = k \cdot (q_1 \cdot q_2) / r^2\), et que la force \(F\) doit s'exprimer en Newtons (\(\text{N}\)), tandis que le reste du terme produit des Coulombs au carré sur des mètres au carré (\(\text{C}^2 / \text{m}^2\)), l'unité de \(k\) doit obligatoirement inclure un terme en \(\text{N} \cdot \text{m}^2 \cdot \text{C}^{-2}\) pour annuler les dimensions excédentaires. L'homogénéité physique est par conséquent totalement verrouillée.
Une erreur courante en laboratoire consiste à utiliser systématiquement \(\varepsilon_0\), même lorsque la chambre est purgée avec un gaz inerte (comme l'Argon) pour éviter l'oxydation. Tout milieu matériel possède une permittivité relative \(\varepsilon_r > 1\). Oublier de multiplier le dénominateur par ce \(\varepsilon_r\) faussera intégralement la constante \(k\) calculée.
🎯 Objectif Scientifique
Maintenant que l'architecture électromagnétique fondamentale de notre espace est solidement modélisée par l'entremise de la constante \(k\), nous nous heurtons frontalement au cœur névralgique du problème d'ingénierie : l'évaluation absolue de l'intensité de la force d'attraction.
L'objectif spécifique de ce module de calcul est de déterminer l'intensité scalaire brute (exempte de toute composante directionnelle pour l'instant), exprimée strictement en Newtons, qui s'exerce entre la micro-sphère B et la micro-sphère A. Cette valeur numérique exacte constituera la consigne absolue injectée dans le processeur de commande des lasers : les actionneurs optiques devront développer une poussée radiative rigoureusement identique pour contrecarrer cette attraction naturelle et maintenir les sphères en lévitation statique.
📚 Référentiel Physique
Loi de Coulomb des Électrostatiques Ponctuelles Règles de Conversion du Système International (SI)Le calcul de la norme d'une force fondamentale exige du praticien une vigilance quasi paranoïaque sur la gestion des unités dimensionnelles et des opérations algébriques. La loi de Coulomb stipule que l'intensité de l'interaction est directement proportionnelle au produit des charges (\(F \propto |q_1 \cdot q_2|\)) et inversement proportionnelle à la surface de la sphère de propagation, soit le carré de la distance radiale (\(F \propto \frac{1}{r^2}\)).
Ma stratégie de résolution ne consistera pas à rentrer toutes les données aveuglément dans une calculatrice, mais à appliquer les règles mathématiques des puissances de dix de façon dissociée. Nous calculerons séparément le produit des mantisses des charges, puis l'addition algébrique de leurs exposants. Nous ferons de même pour la mise au carré de la distance. Cette ségrégation des variables garantit une traçabilité totale du processus de calcul et prévient les erreurs de parenthésage.
En 1785, Charles-Augustin de Coulomb a démontré que l'implication physique du dénominateur "au carré" traduit une loi en carré inverse. Concrètement, dans le contexte de notre chambre MEMS, si les capteurs enregistraient une division par deux de la distance entre les sphères A et B, la force d'attraction ne serait pas simplement doublée, elle serait violemment multipliée par quatre, menant à une accélération cataclysmique inarrêtable.
Par ailleurs, la valeur absolue entourant le produit des charges est un impératif géométrique : nous cherchons l'intensité d'une force, qui représente formellement la longueur mathématique d'un vecteur (sa norme). Or, une longueur géométrique ne peut par définition exister sous une forme négative.
Équation Globale de la Norme Coulombienne
L'expression canonique regroupant nos proportions se synthétise en une équation unique :
Le coefficient \(k\) opère la balance entre le produit des densités électriques absolues et la déperdition spatiale radiale évaluée au carré.
📋 Étape 1 : Phase de Transmutation des Grandeurs d'Entrée
La fiabilité de l'équation réside dans la pureté de ses composantes. Nous effaçons les préfixes métriques pour basculer dans le référentiel des unités primordiales de la physique, en dissociant formellement mantisses et exposants.
| Paramètres Empiriques du Laboratoire | Conversion Algébrique en Base 10 (SI) |
|---|---|
| Charge \(q_1\) : \(+5.0 \text{ nC}\) | \(+5.0 \times 10^{-9} \text{ C}\) |
| Charge \(q_2\) : \(-3.0 \text{ nC}\) | \(-3.0 \times 10^{-9} \text{ C}\) |
| Distance \(r\) : \(20 \text{ mm}\) | \(2.0 \times 10^{-2} \text{ m}\) |
Forcez-vous à toujours formuler vos variables en notation scientifique (une mantisse comprise entre 1 et 10, couplée à une base dix). Par exemple, écrivez la distance comme \(2.0 \times 10^{-2}\) plutôt que \(0.02\). Lorsqu'il faudra l'élever au carré, il suffira de mettre la mantisse au carré (\(2^2 = 4\)) et de multiplier l'exposant par deux (\(-2 \times 2 = -4\)), évitant ainsi le risque tristement célèbre de mal compter les zéros après la virgule dans le stress de l'analyse.
📝 Étape 2 : Déploiement du Protocole de Calcul Discrétisé
Nous allons décomposer l'équation maîtresse. Pour sécuriser l'opération, nous traiterons la fonction de charge absolue (numérateur) et la dissipation spatiale (dénominateur) de manière indépendante avant de les soumettre à la constante d'amplification.
1. Multiplication algébrique des charges ponctuelles (Numérateur)
Nous multiplions les mantisses entre elles (\(5.0 \times -3.0\)), et nous additionnons les exposants des bases 10 (\(-9 + -9\)). La valeur absolue purge le signe résultant :
La valeur absolue purge le système de son signe négatif, qualifiant le numérateur pour l'équation scalaire.
2. Traitement géométrique du dénominateur
Nous procédons à l'élévation au carré de la variable de distance radiale. En appliquant la règle des puissances \((a \cdot 10^b)^2 = a^2 \cdot 10^{2b}\), le développement devient élémentaire et infaillible :
3. Fusion fractionnaire et établissement de la Force Globale
Nous divisons d'abord les résultats isolés (soustraction des exposants du dénominateur), puis nous appliquons la constante \(k\) en séparant une ultime fois mantisses et exposants :
La décortication algébrique étape par étape confirme l'exactitude de la valeur. Le format scientifique standardise l'expression de l'intensité finale.
L'intensité pure et incontestable de l'interaction s'élève à 3.37 milliNewtons. Si cette magnitude peut paraître insignifiante et anecdotique à l'échelle humaine, elle s'avère être une contrainte herculéenne lorsqu'elle s'applique à un système microscopique. Ce scalaire servira de base de programmation impérative pour les générateurs lasers de maintien.
Un ingénieur de haut rang doit systématiquement soumettre ses résultats à une épreuve de cohérence mentale immédiate. Décortiquons la structure du calcul : nos charges en jeu sont infimes, de l'ordre du nanoCoulomb (\(10^{-9}\)). Multipliées l'une par l'autre, elles plongent la valeur au numérateur dans les abysses du \(10^{-18}\).
Heureusement, la titanesque constante de Coulomb de \(10^9\) propulse cette valeur vers \(10^{-9}\). Simultanément, la distance microscopique de \(20 \text{ mm}\), une fois portée au carré, génère un diviseur de \(10^{-4}\), ce qui remonte drastiquement l'ordre de grandeur final autour du milliNewton (\(10^{-3}\)). Le déroulement analytique est par conséquent d'une rigueur absolue.
L'omission de l'élévation au carré de la variable de distance \(r\) au dénominateur constitue la première cause d'échec catastrophique lors des dimensionnements de systèmes électromagnétiques.
Diviser par \(0.02\) en lieu et place de la valeur légitime de \(0.0004\) aurait pour effet de multiplier artificiellement, et de manière totalement erronée, l'intensité de votre force calculée par un facteur extravagant de 50 ! C'est le moyen le plus radical de fournir des données de pilotage délirantes au réseau laser et de programmer par incompétence la désintégration de la maquette de recherche.
🎯 Objectif Scientifique
Dans l'absolu physique, un paramètre de force tel que nous l'avons calculé n'est jamais réduit à un simple chiffre flottant. Une contrainte mécanique est fondamentalement une entité vectorielle, intégralement définie par un point d'application distinct, une ligne d'action précise, une direction déterminée et un sens de propagation.
L'objectif cardinal de cette troisième phase analytique consiste à transcender la magnitude scalaire obtenue lors de l'étape précédente pour lui conférer une identité vectorielle complète dans le référentiel cartésien de la chambre. Cette élévation conceptuelle est d'une nécessité vitale : le logiciel d'asservissement des lasers de confinement ne peut matériellement pas s'opposer à une "intensité" abstraite ; il exige des coordonnées vectorielles absolues pour diriger avec une précision nanométrique son faisceau d'opposition, précisément le long de l'axe de translation \((\text{O}x)\).
📚 Référentiel Physique
Formalisme Vectoriel de l'Espace Cartésien Loi Qualitative Universelle des Charges ÉlectriquesLa doctrine de la physique classique nous enseigne une règle phénoménologique inébranlable : les charges de même signe se repoussent, celles de signes opposés s'attirent. Comment traduire cette poésie en ingénierie binaire et mathématique ?
La clé réside dans l'extraction du signe issu de la multiplication algébrique des deux densités de charge, rapporté à la valeur absolue de ce même produit. En effet, l'opérateur \(\frac{q_1 \cdot q_2}{|q_1 \cdot q_2|}\) renverra obligatoirement un scalaire de \(-1\) si les charges s'attirent, et de \(+1\) si elles se repoussent. En multipliant l'intensité scalaire strictement positive \(F\) que nous connaissons déjà par cet opérateur signe, et en apposant le tout à un vecteur unitaire directeur \(\vec{i}\) traversant l'espace de la source A vers la cible B (vers la droite), l'équation s'orientera de manière autonome. Si le produit est négatif, le vecteur final pointant initialement vers la droite subira une rotation de 180 degrés, pointant vers la gauche, symbolisant ainsi magnifiquement la force d'attraction subie par B vers A.
Lorsque les maîtres de l'électromagnétisme formalisent l'expression vectorielle absolue de l'interaction de Coulomb, ils fusionnent l'amplitude de la force et l'influence directionnelle générée par la nature intime de la matière. Le signe algébrique résultant de l'interaction des deux particules devient le timonier de la dynamique.
Dans un repère orthonormé, si un corps subit une force \(\vec{F} = - \text{Constante} \cdot \vec{i}\), cela signifie sans la moindre ambiguïté que l'accélération subie tend à ramener l'objet vers l'origine du repère, c'est-à-dire vers la source de perturbation. C'est dans cette dialectique vectorielle que les systèmes d'asservissement industriels puisent l'information permettant d'appliquer des poussées contraires destinées à maintenir l'immobilité des prototypes.
Développement Analytique du Vecteur Force \(\vec{F}_{\text{A/B}}\)
L'architecture de l'équation vectorielle intègre l'extracteur de signe et le vecteur base de notre géométrie expérimentale :
Ici, le vecteur unitaire \(\vec{i}\) s'approprie le rôle du vecteur directeur décrivant l'axe optique des lasers reliant le barycentre A au barycentre B.
📋 Étape 1 : Assimilation des Hypothèses Spatiales Qualitatives
Avant toute projection numérique, il est obligatoire de sceller l'orientation de notre référentiel cartésien et de statuer sur le signe du produit actif des charges.
| Paramètre Spatial du Système MEMS | Attribution pour Projection Vectorielle |
|---|---|
| Vecteur directeur principal (\(\vec{i}\)) | Axe horizontal, orienté de A (gauche, origine relative) vers B (droite). |
| Extraction algébrique du signe d'interaction | Terme numérateur : \( (+5.0 \text{ nC}) \cdot (-3.0 \text{ nC}) \) induit un résultat négatif. |
Ne succombez jamais à la confusion sémantique liée à la nomenclature classique dite "A/B". L'annotation "\(\vec{F}_{\text{A/B}}\)" doit être impérativement lue et verbalisée comme "le vecteur Force exercé par l'inducteur A et appliqué exclusivement sur le receveur B". Il s'ensuit que c'est l'entité matérielle B qui absorbe et subit l'intégralité de cette flèche de contrainte. Lors de la conception de vos schémas d'ingénierie et de vos diagrammes de corps libre, faites invariablement naître l'origine graphique de la flèche vectorielle depuis le barycentre de l'objet ciblé (dans ce cas précis, le centre géométrique de la particule B).
📝 Étape 2 : L'Alchimie Algébrique de la Projection Vectorielle
Le processus de transcription vectorielle exige la résolution ordonnée de l'extracteur de signe avant l'assignation de l'amplitude préalablement calculée.
1. Résolution de l'Opérateur de Polarité
Nous insérons les valeurs nominales des charges afin de faire émerger l'entier relatif définissant le sens cinématique du système :
L'algèbre confirme de façon formelle et indéniable l'induction d'une contraction spatiale de l'échantillon de matière (phénomène attractif).
2. Intégration de la Magnitude et Synthèse Vectorielle sur la cible B
La combinaison de ce signe formel, de l'intensité \(F = 3.37 \times 10^{-3} \text{ N}\), et du vecteur de référence de l'axe \(\vec{i}\), accouche de l'équation dynamique d'état :
3. Parité Newtonienne et Vectorisation de l'Inducteur A
L'inviolable principe d'action et réaction nous contraint à définir instantanément le comportement de la particule en vis-à-vis, par simple inversion du signe directeur :
✅ L'écosystème physique est mathématiquement verrouillé. La masse B, positionnée à droite, encaisse un vecteur pointant violemment vers la gauche (signe négatif). Concurremment et de façon parfaitement symétrique, la masse A située à gauche expérimente une traction vectorielle impitoyable orientée vers la droite (signe positif). Les deux composantes cherchent ardemment à annihiler l'espace les séparant.
L'émergence structurelle du signe négatif issu du produit des charges électriques se révèle être le rempart principal de la cohérence de notre raisonnement physique. Ce signe négatif garantit de manière automatique l'effondrement du vecteur sur le centre de l'espace d'étude.
Le fait que le produit des charges donne un signe négatif aboutissant à un vecteur pointant vers le centre du repère prouve la stabilité de notre raisonnement. Si l'opérateur de la chambre à vide commettait l'erreur fatale d'injecter des électrons sur la sphère A, la rendant de signe négatif (identique à B), la force deviendrait positive, repoussant B violemment vers les parois externes du système de confinement au lieu de l'attirer. C'est la beauté cruelle de la physique des particules.
Ne concluez jamais hâtivement qu'une force de Coulomb portant un signe négatif signifie abstraitement "répulsion". Le signe de la force n'a de sens profond qu'exclusivement lié au vecteur unitaire choisi au départ de l'exercice. Si votre vecteur unitaire \(\vec{u}\) pointait de B vers A (vers la gauche), un résultat négatif signifierait une force vers la droite (donc une répulsion !). Toujours asservir l'algèbre au schéma topographique dessiné en préambule.
🎯 Objectif Scientifique
Nous abordons désormais l'apogée, le point d'orgue critique de notre audit technique de sécurité sur l'infrastructure MEMS. Identifier la valeur normée de l'attraction électrostatique constitue une prouesse intellectuelle notable, mais cette donnée demeure tristement insuffisante pour statuer sur la viabilité matérielle de notre dispositif optique. Pour appréhender de façon concrète et pragmatique l'impact physique d'une défaillance potentielle et soudaine de notre système de piégeage laser, nous avons l'obligation catégorique d'immerger ce scalaire statique dans le bain tumultueux de la dynamique newtonienne.
Le mandat est clair : il s'agit de prédire avec une précision d'horloger la conséquence cinématique instantanée imposée par cette contrainte électrique sur l'inertie native de la micro-sphère B (identifiée comme la cible la plus névralgique). En résolvant l'équation différentielle fondamentale du mouvement spatial, nous extrairons l'accélération rectiligne absolue, saisie au vol à la milliseconde exacte de la rupture théorique (\(t=0\)). Cette métrique de survie nous informera sans appel sur la fenêtre de réaction octroyée à l'électronique de sauvegarde d'urgence avant la désintégration balistique du système par collision frontale.
📚 Référentiel Physique
Le Principe Fondamental de la Dynamique (PFD - Newton) Cinématique Transitoire du Corps Ponctuel IsoléLa transition d'une physique statique à une modélisation dynamique transitoire nécessite une approche méthodique, sans précipitation. La genèse de toute analyse cinématique réside dans l'établissement exhaustif du bilan des forces extérieures régissant le comportement de la particule cible (la sphère B de masse \(m\)). La formulation vectorielle originelle du Principe Fondamental de la Dynamique nous intime que la sommation universelle des contraintes extérieures équivaut au produit de la masse inertielle par le vecteur d'accélération, soit \(\sum \vec{F}_{\text{ext}} = m \cdot \vec{a}\).
Décortiquons les acteurs de cet environnement : le système subit potentiellement la gravité gravitationnelle (\(\vec{P}\)), une force de freinage aérodynamique visqueuse (\(\vec{F}_{\text{frottement}}\)), et l'impulsion électrostatique pure (\(\vec{F}_{\text{coulomb}}\)). L'avantage stratégique de notre infrastructure réside dans son isolement : la pression de la chambre étant abaissée à un niveau de vide absolu de \(10^{-9} \text{ Torr}\), la densité des molécules de gaz est nulle, annihilant mathématiquement le terme de frottement (\(\vec{F}_{\text{frottement}} = \vec{0}\)).
De manière corrélée, la masse lilliputienne de notre dispositif (quelques milligrammes) confronte le vecteur poids gravitationnel à une magnitude tellement dérisoire face aux fureurs de l'électromagnétisme que nous le reléguerons au rang de perturbation négligeable (\(\vec{P} \approx \vec{0}\)). L'écosystème cinématique se purifie alors, se réduisant à la domination exclusive et absolue de la loi de Coulomb. En projetant ce bilan simplifié sur l'axe colinéaire du mouvement supposé, nous basculerons le modèle vers une équation scalaire fluide, isolant de facto l'accélération avec la limpidité d'une division élémentaire.
Publié dans ses "Principia" monumentaux, le second axiome posé par Newton consacre le divorce entre la cause et l'effet temporel. L'altération subite du mouvement inertiel rectiligne d'une entité dotée d'une masse physique est incontestablement et proportionnellement liée à la force motrice qui la frappe de plein fouet, et cette altération évolue le long de la directrice tracée par le vecteur force.
Dans cet affrontement perpétuel et universel, l'inertie, conceptuellement incarnée par la masse du système, s'oppose avec ferveur et tente de résister à la mutation de vélocité imposée. Il devient ainsi évident qu'infliger une accélération d'une amplitude pharamineuse à un système ne fera que précipiter l'acquisition d'une vitesse balistique hallucinante en seulement quelques dixièmes de milliseconde. Dans l'architecture claustrophobique d'un actionneur MEMS, l'éclosion d'une telle vitesse foudroyante condamne le mécanisme à une oblitération garantie par choc inélastique et échauffement plasmatique fulgurant lors de la désintégration des éléments par collision.
Étape A : Écriture de la Loi Universelle Vectorielle
L'axiome originel exige le recensement inconditionnel de chaque perturbation du milieu :
Étape B : Épuration du Bilan Existentiel des Forces
La certification du vide absolu et la minoration inertielle suppriment sans contestation possible les vecteurs parasites. Le vecteur force coulombienne s'érige comme contrainte hégémonique :
Étape C : Projection Colinéaire et Isolement Fonctionnel
En projetant cette vérité absolue sur l'axe exclusif de déplacement des particules (l'abscisse \((\text{O}x)\)), les vecteurs s'évanouissent au profit des pures magnitudes scalaires. La division nous livre enfin la formule d'accélération convoitée :
📋 Étape 1 : Rétro-Ingénierie et Paramétrage Légal des Données Cinématiques
Le formalisme scientifique nous oblige à une rigueur dimensionnelle absolue avant l'inclusion de toute grandeur au sein du creuset d'évaluation de l'accélération newtonienne.
| Caractéristique Inhérente de la Matière et du Champ | Opération de Transmutation vers le Référentiel International |
|---|---|
| L'inertie corporelle de la sphère réceptrice B (\(m\)) | La donnée métrologique primitive de \(2.0 \text{ mg}\) requiert une élévation impérative en kilogrammes de base, soit : \(2.0 \times 10^{-6} \text{ kg}\) |
| La magnitude absolue de l'étreinte Coulombienne (\(F\)) | L'intensité scalaire certifiée et irrévocable calculée en phase antérieure : \(3.37 \times 10^{-3} \text{ N}\) |
Concentrez l'intégralité de vos facultés analytiques sur cette distorsion courante : dans le marbre des réglementations du Système International des Poids et Mesures, à l'opposé diamétral des conventions usuelles de la vie courante et de la chimie de base, la grandeur étalon de la masse n'est pas le gramme singulier (\(\text{g}\)), mais s'ancre majestueusement sur le kilogramme (\(\text{kg}\)). Injecter crûment des milligrammes au sein de la matrice fractionnelle de Newton sans en avoir préalablement transmuté la dimension via un opérateur multiplicatif de redressement de \(10^{-6}\) représente le naufrage intellectuel ultime de notre spécialité. Péricliter de la sorte vous contraindrait à délivrer un résultat d'accélération faussement clément et dramatiquement minoré d'un facteur astronomique d'un million, éborgnant les capteurs de sécurité du système et parachevant la perte intégrale du projet lors de l'inévitable implosion du dispositif expérimental.
📝 Étape 2 : Le Déploiement Fractionnel de l'Accélération Initiale
L'épilogue analytique de notre drame cinématique débute par l'arrimage final des grandeurs expurgées de toute anomalie dimensionnelle. Nous allons traiter la division des mantisses isolément de celle des exposants pour asseoir une certitude absolue quant à la véracité du résultat de poussée accélérométrique initiale.
1. Scission Explicite du Ratio Newtonien
En substituant les variables identifiées dans l'équation différentielle épurée, et en dissociant volontairement le traitement des nombres réels de celui de leurs ordres de grandeur magnétiques respectifs, nous obtenons la structure suivante :
2. Résolution Algébrique et Ascension de la Puissance de Dix
La résolution des fractions simples est limpide. L'ascension fractionnelle du terme \(10^{-6}\) du dénominateur vers le numérateur métamorphose obligatoirement son signe algébrique, le muant en un multiplicateur expansif positif, soit \(10^{+6}\). L'addition des exposants finalise la manœuvre :
L'exécution parfaite de la loi mathématique des exposants engendre une projection accélérométrique explosive atteignant un bond de plus du millier de mètres par seconde carrée. Cette donnée crue nécessite instamment une traduction comparative afin d'en saisir la terrifiante mortalité physique pour le matériel.
3. Mise en Perspective Empirique en "Facteur de Poussée Terrestre G"
Afin d'intégrer l'indicible brutalité de cette grandeur dans le lexique instinctif des contraintes de l'ingénierie mécanique standard, nous scindons notre résultat par la constante usuelle de pesanteur (le repère \(g\) valant conventionnellement \(9.81 \text{ m/s}^2\)) :
L'interprétation ultime de ces résultats doit immédiatement déclencher un protocole d'alerte maximale au sein du laboratoire. Advenant la moindre micro-interruption de l'alimentation électrique du faisceau laser, la micro-sphère B se verra imposer d'un seul coup, comme fouettée par le vide, une accélération phénoménale de 1685 mètres par seconde au carré. Transcrit en termes d'aéronautique et de résistance des matériaux, ce choc d'inertie représente le délire mécanique de supporter près de 172 fois l'accélération continue de la gravité terrestre. Une telle propulsion anéantirait toute marge de délai de réaction : la collision inéluctable avec la sphère massive A s'exécuterait en une fraction infime de milliseconde, transformant l'intégrité même des nano-matériaux de surface en un nuage irrécupérable de poussière de carbone vaporisée.
Engendrer et subir une accélération atteignant plusieurs milliers de mètres par seconde carrée relève de la pure science-fiction ou de la manipulation d'explosifs balistiques lourds dans le macrocosme qui est le nôtre. Cependant, il faut opérer un recul conceptuel majeur face à la particularité intrinsèque de la micro-ingénierie MEMS. Au sein de cet environnement où les forces électrostatiques s'acharnent avec une vigueur exponentielle sur des amas d'inertie frôlant l'insignifiance (des micro ou des milligrammes), ce type d'ordre de grandeur ahurissant s'affirme comme une spécification technique extraordinairement standard et tout à fait cohérente. Ce sont ces mêmes valeurs extrêmes de réponse impulsionnelle, flirtant avec les milliers de "g", qui gouvernent avec une acuité diabolique les minuscules actionneurs électrostatiques à haute réactivité de notre quotidien, tels que les micro-miroirs oscillants DLP encastrés au fond des projecteurs des salles de cinéma modernes. La véracité mathématique de notre calcul s'érige donc comme une vérité scientifique inébranlable.
Gravez de manière indélébile dans votre pensée analytique le fait que la valeur effrayante que nous venons d'isoler (\(1685 \text{ m/s}^2\)) représente une photographie figée dans l'espace-temps, uniquement valable au dixième de nanoseconde de l'instant originel noté \(t=0\), et exclusivement lorsque la distance de séparation entre nos deux échantillons culmine très exactement à son pic initial de 20 millimètres.
Cet avertissement résonne comme un oracle tragique : dès le moment où le piège optique cède, et que la sphère B entame sa course désespérée vers le point A, l'abîme spatial se contracte et la distance \(r\) fond inéluctablement. Confrontée de plein fouet à la loi de Coulomb, impliquant un carré inverse monstrueux et insatiable au dénominateur, la force d'attraction, couplée à l'accélération propulsive, enflera en s'emballant frénétiquement en un mouvement de divergence asymptotique qui fuira vers l'infini géométrique au fur et à mesure de l'approche du choc terminal. Ne commettez jamais, au grand jamais, l'erreur juvénile de confondre ou de substituer une accélération électrostatique instantanée initiale, régie par la loi du carré inverse, avec la simplicité enfantine et théorique d'un Mouvement Rectiligne Uniformément Accéléré (le fameux modèle MRUA). Une telle approximation tuerait mathématiquement et physiquement l'expérimentation avant même qu'elle ne débute.
📄 Livrable Final (Note de Synthèse Validée)
MEMS & NANO
| Ind. | Date | Objet de la modification | Ingénieur Expert |
|---|---|---|---|
| A | 11/03/2026 | Modélisation intégrale des forces Coulombiennes & Bilan Dynamique MEMS | Dr. J. Coulomb |
- Lois Universelles de Coulomb sur l'attraction des charges stationnaires.
- Postulats de la Dynamique Newtonienne (Formulation isolée en Vide Poussé).
| Charge Sphère Positive A | \(+5.0 \times 10^{-9} \text{ C}\) |
| Charge Sphère Négative B | \(-3.0 \times 10^{-9} \text{ C}\) |
| Fossé Spatial de Séparation \((r)\) | \(0.02 \text{ m}\) |
| Masse Inerte Sphère B | \(2.0 \times 10^{-6} \text{ kg}\) |
Sanctuarisation des valeurs critiques déterminées par la cellule de recherche, certifiant l'intégrité ou l'autodestruction du système en cas de manquement.
Chef de Division Physique
Directeur de Projet MEMS
