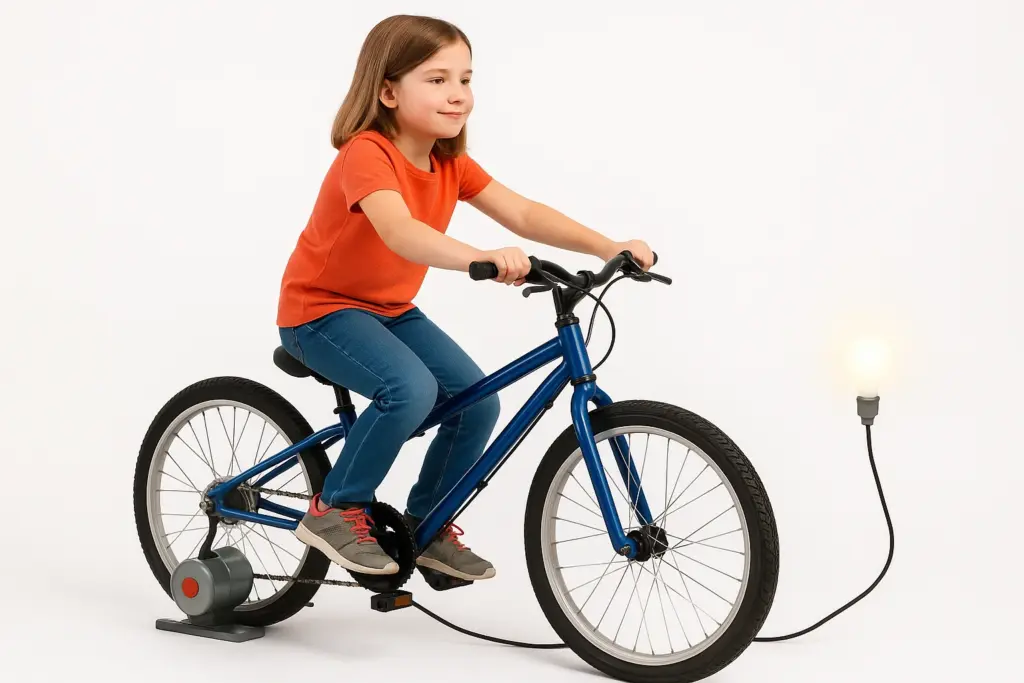

Le Vélo Générateur d'Électricité
📝 Situation du Projet
Dans le cadre de l'initiative "Collège Vert & Durable", le Conseil d'Administration de l'établissement souhaite installer, dans le hall d'accueil, des vélos stationnaires connectés. L'objectif est double : promouvoir l'activité physique auprès des élèves de 5ème et leur permettre de recharger leurs smartphones (ou tablettes) grâce à l'énergie musculaire produite pendant l'effort. Cette installation pédagogique vise à concrétiser la notion abstraite d'énergie en la reliant directement à l'effort physique nécessaire pour la produire.
En tant qu'Ingénieur Junior au sein du Bureau d'Études Techniques (BET) "GreenPower Solutions", vous êtes mandaté pour valider la faisabilité technique du projet. Vous devez déterminer si un élève moyen, pédalant pendant une récréation standard, peut produire suffisamment d'électricité pour redonner une charge significative à un appareil mobile moderne, tout en tenant compte des pertes inévitables liées à la conversion d'énergie.
Vous devez calculer le bilan énergétique complet de la chaîne de conversion. De l'énergie musculaire fournie par les jambes jusqu'à l'énergie électrique stockée dans la batterie, vous quantifierez chaque étape pour conclure sur l'efficacité du dispositif.
"Attention, jeune collègue : ne négligez jamais le rendement ! Un vélo n'est pas parfait : il y a des frottements mécaniques dans la chaîne et des pertes thermiques (chaleur) dans l'alternateur. L'énergie qui arrive au téléphone sera forcément inférieure à celle fournie par les jambes."
Pour mener à bien votre étude de dimensionnement, vous disposez des paramètres physiques suivants, issus des mesures effectuées en laboratoire sur le prototype "Eco-Vélo V1". L'analyse précise de ces données est cruciale pour garantir la fiabilité de vos calculs futurs.
📚 Référentiel Normatif & Scientifique
L'étude s'appuie sur les principes fondamentaux de la physique du collège (Cycle 4) concernant l'énergie et la puissance :
| DONNÉES UTILISATEUR (CYCLISTE MOYEN DE 5ÈME) | |
| Puissance Musculaire Moyenne \( (P_{\text{musc}}) \) Mesurée lors d'un effort modéré mais continu. |
\( 100 \text{ Watts (W)} \) |
| Durée de l'Effort \( (t) \) Correspond à la durée moyenne d'une récréation. |
\( 20 \text{ minutes (min)} \) |
| PERFORMANCES DU SYSTÈME DE CONVERSION | |
| Rendement Global de la Chaîne \( (\eta) \) Efficacité de la conversion méca -> élec (pertes par frottements et effet Joule incluses). |
\( 80 \% \) (soit \( 0,8 \)) |
| Capacité Énergétique Cible Énergie requise pour charger complètement une batterie de smartphone standard de 0 à 100%. |
Environ \( 12 \text{ Wh (Watt-heures)} \) |
| Variable | Symbole | Valeur | Unité S.I. |
|---|---|---|---|
| Puissance d'entrée | \( P_{\text{e}} \) | \( 100 \) | Watts \( (\text{W}) \) |
| Temps | \( t \) | \( 1200 \) | Secondes \( (\text{s}) \) |
| Rendement | \( \eta \) | \( 0,8 \) | Sans unité |
E. Protocole de Résolution
Pour valider la viabilité de ce projet "Eco-Vélo", nous allons suivre une démarche scientifique rigoureuse en quatre étapes chronologiques, allant de la production brute à l'usage final.
Calcul de l'Énergie Mécanique Brute
Nous allons d'abord quantifier l'énergie totale produite par les muscles de l'élève en utilisant la relation fondamentale puissance-temps, en Joules.
Prise en compte du Rendement
Nous appliquerons le coefficient de rendement pour déterminer l'énergie réellement convertie en électricité (énergie utile), en soustrayant les pertes.
Conversion en Watt-heures (Wh)
Pour comparer ce résultat avec la capacité de la batterie, nous convertirons l'énergie (Joules) en une unité d'usage courant pour les appareils mobiles : le Watt-heure.
Conclusion de Faisabilité
Nous déterminerons enfin le pourcentage de batterie rechargé par une simple récréation et validerons ou non l'intérêt du dispositif.
Le Vélo Générateur d'Électricité
🎯 Objectif Scientifique
L'objectif primordial de cette première étape est de quantifier précisément la production d'énergie brute. Avant de nous soucier de l'électricité ou des pertes, nous devons déterminer la quantité totale de "carburant" que l'élève injecte dans le système par son travail musculaire. Il s'agit de traduire un effort physique (pédaler) en une grandeur physique mesurable et exploitable : l'énergie exprimée en Joules.
📚 Référentiel & Normes
Système International (SI) Loi de conservation de l'énergieEn physique, la puissance (exprimée en Watts) est un débit d'énergie : c'est la vitesse à laquelle l'énergie est produite ou consommée. L'énergie totale (en Joules), quant à elle, dépend de la durée pendant laquelle cette puissance est maintenue. Un effort intense mais court peut produire moins d'énergie qu'un effort modéré mais long. Ici, nous connaissons le "débit" \( (100 \text{ W}) \) et la durée \( (20 \text{ min}) \). Notre stratégie est simple : nous allons multiplier ce débit par le temps pour obtenir le volume total d'énergie. Attention piège : le temps doit impérativement être converti en secondes pour respecter le système international et obtenir des Joules.
L'énergie \( E \) est définie comme le produit de la puissance \( P \) par la durée \( t \) de l'action. Cette loi universelle s'applique aussi bien en mécanique (moteur) qu'en électricité (résistance) ou en thermodynamique.
📋 Étape 1 : Données d'Entrée & Préparation
| Paramètre | Valeur Énoncé | État | Action requise |
|---|---|---|---|
| Puissance \( (P) \) | \( 100 \text{ Watts} \) | OK (SI) | Aucune |
| Temps \( (t) \) | \( 20 \text{ minutes} \) | NON SI | Conversion en secondes |
Toujours vérifier les unités avant de sortir la calculatrice ! En physique, le couple inséparable est (Joule / Watt / Seconde). Si vous avez des minutes ou des heures, convertissez-les immédiatement pour éviter une erreur d'un facteur \( 60 \) ou \( 3600 \).
📝 Calculs Détaillés
1. Conversion de la durée en secondes :Une minute contient soixante secondes. Pour obtenir le temps \( t \) en secondes, nous devons multiplier la valeur en minutes par \( 60 \).
L'effort dure donc exactement mille deux cents secondes.
2. Calcul de l'Énergie Mécanique \( (E_{\text{méca}}) \) :Nous partons de la définition de la puissance \( P = E/t \). En isolant l'énergie, nous obtenons \( E = P \times t \). Cependant, le Watt est défini comme un Joule par seconde \( (1 \text{ W} = 1 \text{ J/s}) \). Pour que l'équation soit homogène, le temps \( t \) doit obligatoirement être en secondes. Nous appliquons donc la formule \( E = P \times t \) avec les valeurs normalisées.
Interprétation : L'élève a produit une quantité d'énergie mécanique de cent vingt mille Joules. Ce chiffre peut paraître énorme, mais il faut se rappeler que le Joule est une unité très petite.
Nous avons établi la "récolte" d'énergie brute. C'est le maximum absolu théorique que nous pourrions espérer récupérer si le système était parfait. Cette valeur de \( 120 \text{ kJ} \) servira de base pour toutes les déductions suivantes (pertes, stockage).
\( 120\,000 \text{ Joules} \) est-il un résultat réaliste ? Oui. Pour comparaison, une pomme \( (100\text{g}) \) apporte environ \( 200\,000 \text{ J} \) \( (50 \text{ kcal}) \). L'énergie dépensée ici est donc tout à fait cohérente avec une activité physique modérée d'une vingtaine de minutes.
L'erreur classique est le calcul \( 100 \times 20 = 2000 \). Ce résultat serait des "Watts-minutes", une unité hybride qui n'est pas standard et qui fausserait les conversions futures en Watt-heures. Restez toujours en secondes pour les calculs intermédiaires.
🎯 Objectif Scientifique
Nous devons maintenant passer du monde idéal (théorique) au monde réel (technique). Toute l'énergie musculaire calculée précédemment n'arrive pas intégralement dans le téléphone. Le système mécanique (chaîne, engrenages) et électrique (alternateur, câbles) génère des frottements et de la chaleur par effet Joule. L'objectif est de calculer l'énergie qui reste réellement disponible après ces pertes : c'est l'Énergie Utile.
📚 Référentiel
Principe de Dégradation de l'Énergie Loi de conservationLe rendement (noté \( \eta \), lettre grecque 'eta') est le juge de paix de l'ingénieur. C'est le ratio d'efficacité du système : \( \text{Utile} / \text{Absorbé} \). Un rendement de \( 80\% \) (ou \( 0,8 \)) signifie que sur \( 100 \text{ Joules} \) fournis par vos jambes, seuls \( 80 \text{ Joules} \) deviendront de l'électricité exploitable. Les \( 20 \text{ Joules} \) restants ne disparaissent pas (impossible en physique !), ils sont transformés en chaleur inutile qui chauffe l'air ambiant. Nous devons donc "amputer" notre énergie brute de ces \( 20\% \) de pertes.
Le rendement est toujours inférieur ou égal à \( 1 \) (ou \( 100\% \)). Un système avec un rendement de \( 1 \) serait un "mouvement perpétuel", ce qui est physiquement impossible à cause des frottements.
L'énergie utile (électrique) est égale à l'énergie absorbée (mécanique) multipliée par le rendement.
Note : Le rendement \( \eta \) n'a pas d'unité. Il s'exprime souvent en \( \% \) mais s'utilise obligatoirement sous sa forme décimale dans les calculs (\( 80\% = 0,80 \)).
📋 Étape 1 : Données pour le Calcul
| Paramètre | Valeur | Origine |
|---|---|---|
| Énergie Mécanique \( (E_{\text{méca}}) \) | \( 120\,000 \text{ J} \) | Calculé à la Question 1 |
| Rendement \( (\eta) \) | \( 0,8 \) (soit \( 80\% \)) | Donnée constructeur (Énoncé) |
Si vous obtenez une énergie utile supérieure à l'énergie de départ, arrêtez tout ! Vous avez probablement divisé par \( 0,8 \) au lieu de multiplier. L'énergie utile est TOUJOURS plus petite que l'énergie absorbée.
📝 Calculs Détaillés
1. Formulation :Le rendement est défini par le rapport entre l'énergie utile (sortie) et l'énergie absorbée (entrée). Nous cherchons l'énergie utile.
Nous remplaçons les variables par les valeurs : \( E_{\text{absorbée}} = 120\,000 \text{ J} \) et \( \eta = 0,8 \).
Interprétation : Nous avons "perdu" la différence, soit \( 24\,000 \text{ Joules} \), au cours du processus. C'est le coût énergétique de la conversion. L'énergie réellement disponible à la prise USB pour charger le téléphone est de \( 96\,000 \text{ Joules} \).
La conversion n'est pas gratuite. Le passage de l'énergie mécanique à l'électrique a coûté \( 20\% \) de l'effort initial. Ce rendement de \( 80\% \) est toutefois très bon pour un système amateur, un alternateur de voiture fait souvent moins bien.
Le résultat \( (96\,000) \) est bien inférieur à l'énergie mécanique \( (120\,000) \), ce qui respecte le principe de thermodynamique. L'ordre de grandeur est conservé (on reste dans les dizaines de milliers de Joules).
Attention à ne pas confondre "Pertes" et "Rendement". Les pertes sont de \( 20\% \) \( (0,2) \), le rendement est de \( 80\% \) \( (0,8) \). Si vous multipliez par \( 0,2 \), vous calculez la chaleur perdue, pas l'électricité gagnée !
🎯 Objectif Scientifique
Le "Joule" est l'unité officielle des physiciens, précise et scientifique. Cependant, elle est très peu utilisée dans le monde de l'électronique grand public. Sur les batteries de téléphone, de vélos électriques ou les factures EDF, l'énergie est indiquée en "Watt-heures" \( (\text{Wh}) \). Pour comparer notre production \( (96\,000 \text{ J}) \) avec le besoin du téléphone \( (12 \text{ Wh}) \), nous devons "traduire" notre résultat dans le langage des batteries.
📚 Référentiel
Analyse Dimensionnelle Unités d'Énergie UsuellesQuelle est la différence fondamentale entre 1 Joule et 1 Watt-heure ?
• \( 1 \text{ Joule} \) correspond à une puissance de \( 1 \text{ Watt} \) maintenue pendant \( 1 \text{ seconde} \).
• \( 1 \text{ Watt-heure} \) correspond à une puissance de \( 1 \text{ Watt} \) maintenue pendant \( 1 \text{ heure} \).
Comme il y a \( 3600 \text{ secondes} \) dans une heure, le Watt-heure est une "boîte" \( 3600 \) fois plus grande que le Joule. Pour faire rentrer nos Joules dans des Watt-heures, nous allons donc devoir diviser notre total par \( 3600 \).
Le Watt-heure \( (\text{Wh}) \) n'est pas une unité de puissance, mais bien une unité d'énergie. C'est l'énergie consommée par un appareil d'une puissance de \( 1 \text{ Watt} \) fonctionnant pendant une heure. \( 1 \text{ Wh} = 1 \text{ W} \times 3600 \text{ s} = 3600 \text{ J} \).
La relation de conversion s'écrit :
Le facteur \( 3600 \) provient du nombre de secondes dans une heure \( (60 \text{ min} \times 60 \text{ s}) \).
📋 Étape 1 : Hypothèses & Données
| Paramètre | Valeur |
|---|---|
| Énergie Utile en Joules | \( 96\,000 \text{ J} \) (Calculé à la Q2) |
| Facteur de conversion | \( 3\,600 \text{ s/h} \) (secondes dans une heure) |
Pour passer du Temps (Heures) aux Secondes, on multiplie par \( 3600 \) (\( 1\text{h} = 3600\text{s} \)). Pour passer de l'Énergie (Joules) aux Wh, on fait l'inverse : on divise par \( 3600 \). Pensez à convertir des mètres en kilomètres : on divise par \( 1000 \). Ici, le facteur est \( 3600 \).
📝 Calculs Détaillés
1. Établissement du facteur de conversion :Nous partons de la définition du Watt-heure en fonction du Joule. Une heure contient \( 3600 \) secondes.
Puisque \( 1 \text{ Wh} \) vaut \( 3600 \text{ J} \), nous devons diviser notre quantité de Joules par \( 3600 \) pour obtenir l'équivalent en Wh.
Interprétation : L'énergie électrique produite pendant la récréation correspond à environ \( 26,7 \text{ Watt-heures} \). C'est un résultat beaucoup plus parlant pour dimensionner une batterie.
Nous sommes passés d'un chiffre abstrait \( (96\,000 \text{ J}) \) à une valeur concrète \( (26,7 \text{ Wh}) \) comparable à la capacité d'une batterie externe (Powerbank) ou d'un smartphone. Cette étape de traduction est essentielle pour communiquer avec le client.
\( 26,7 \text{ Wh} \) est une valeur réaliste. Une batterie de vélo électrique fait souvent \( 400 \) ou \( 500 \text{ Wh} \). Il faudrait donc une vingtaine de récréations pour charger un vélo électrique, ce qui semble logique vu l'effort que cela représente.
Ne confondez pas \( \text{Wh} \) (Énergie) et \( \text{W} \) (Puissance). \( 26,7 \text{ W} \) serait une puissance instantanée. \( 26,7 \text{ Wh} \) est une quantité stockée. L'unité "h" change tout le sens physique.
🎯 Objectif Scientifique
C'est l'heure du verdict ! Nous avons quantifié notre production \( (26,7 \text{ Wh}) \) et nous connaissons notre besoin (charger une batterie de \( 12 \text{ Wh} \)). L'objectif est maintenant de confronter l'offre et la demande pour répondre à la problématique du projet : le pédalage pendant une récréation est-il suffisant pour être utile ? Nous allons calculer un taux de couverture du besoin.
📚 Référentiel
Analyse de la Valeur Dimensionnement SystèmePour comprendre l'efficacité du système, le plus simple est de calculer un ratio : "Combien de fois puis-je remplir mon réservoir avec ce que j'ai produit ?". Si j'ai produit \( 26,7 \text{ Wh} \) et que mon "réservoir" (la batterie) fait \( 12 \text{ Wh} \), il suffit de faire une division. Si le résultat est supérieur à \( 1 \), cela signifie que je peux charger le téléphone entièrement, et qu'il me reste même de l'énergie en rab !
Le taux de couverture est le rapport entre la Production et le Besoin. \( \tau = \frac{\text{Production}}{\text{Besoin}} \). Si \( \tau > 1 \), le besoin est entièrement couvert.
Calcul du nombre de charges complètes réalisables :
📋 Étape 1 : Données Techniques Finales
| Type | Valeur | Signification |
|---|---|---|
| Production (Offre) | \( 26,7 \text{ Wh} \) | Énergie disponible après conversion |
| Capacité Batterie (Besoin) | \( 12 \text{ Wh} \) | Énergie nécessaire pour 1 charge |
Pour exprimer ce résultat en pourcentage de charge, il suffit de multiplier le ratio par \( 100 \). Ici, \( 2,2 \times 100 = 220\% \) de charge !
📝 Calculs Détaillés
1. Formulation du Ratio :Le nombre de charges \( N \) correspond au rapport entre l'énergie totale disponible et l'énergie nécessaire pour une seule charge.
Nous divisons l'énergie produite par la capacité unitaire d'une batterie pour obtenir le nombre de téléphones chargeables théoriquement.
Interprétation : Avec une seule séance de 20 minutes, un élève produit plus de 2 fois la quantité d'énergie nécessaire pour charger un téléphone complet !
Le projet est techniquement très viable. La production dépasse largement le besoin unitaire. Cela permet d'envisager de charger plusieurs appareils simultanément ou de stocker l'énergie pour plus tard.
Est-ce logique qu'un humain recharge 2 téléphones en \( 20 \text{ min} \) ? Oui, car un téléphone consomme très peu d'énergie par rapport à la puissance d'un corps humain \( (100 \text{ W}) \) vs quelques Watts pour charger). Le rapport de force est en faveur de l'humain.
Attention, ce calcul est un bilan énergétique théorique. Dans la réalité, une batterie de téléphone ne peut pas absorber l'énergie aussi vite (la vitesse de charge est limitée par la chimie du Lithium-Ion). Si on branche un seul téléphone, il ne chargera pas en \( 10 \text{ minutes} \), il prendra son temps. L'énergie excédentaire produite par le vélo devra être stockée dans une batterie tampon interne au vélo pour être délivrée plus tard, sinon elle sera perdue. Néanmoins, le potentiel énergétique est bien validé.
📄 Livrable Final (Note de Synthèse)
| Ind. | Date | Objet de la modification | Rédacteur |
|---|---|---|---|
| A | 20/10/24 | Création du document | Ing. Junior |
| B | 24/10/24 | Ajout calcul rendement | Ing. Senior |
- Puissance Cycliste : \( 100 \text{ W} \)
- Durée d'utilisation : \( 20 \text{ min} \) \( (1200 \text{ s}) \)
- Rendement de la chaîne : \( 80\% \)
Synthèse des calculs effectués pour une session type.
J. DUPONT
Pr. MARTIN
