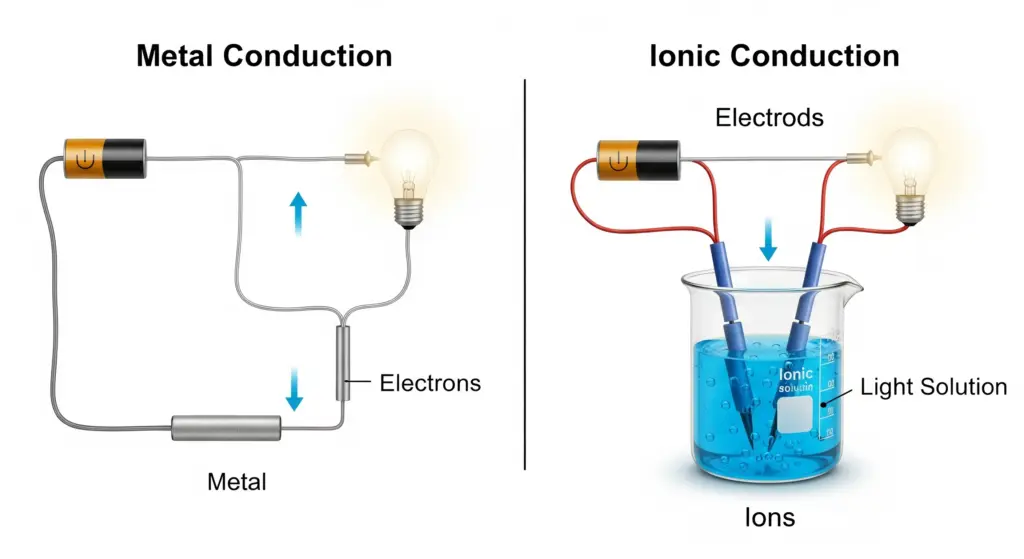

Conduction électrique dans les métaux

Contexte : Le courant électriqueDéplacement ordonné de porteurs de charges électriques, généralement des électrons dans les métaux. dans les métauxMatériaux caractérisés par leur bonne conductivité électrique et thermique, leur éclat et leur malléabilité. Exemples : cuivre, fer, aluminium..

Les métaux, comme le cuivre utilisé dans les fils électriques, sont connus pour leur capacité à laisser passer le courant électrique. C'est ce qui nous permet d'alimenter nos appareils. Mais comment cela fonctionne-t-il à l'échelle microscopique ? Cet exercice explore la structure des métaux et explique pourquoi ils sont de si bons conducteursMatériau qui permet le passage facile du courant électrique grâce à la présence de porteurs de charges mobiles (comme les électrons libres dans les métaux).. Nous verrons le rôle crucial des électrons libresÉlectrons externes des atomes métalliques qui ne sont pas liés à un atome spécifique et peuvent se déplacer facilement dans tout le métal. et comment une tension électriqueDifférence de potentiel électrique entre deux points d'un circuit, qui met en mouvement les charges électriques. Son unité est le Volt (V). les met en mouvement pour créer un courant.

Remarque Pédagogique : Comprendre la conduction électrique dans les métaux est fondamental pour saisir le fonctionnement des circuits électriques simples et la différence entre les matériaux conducteurs et isolantsMatériau qui résiste fortement au passage du courant électrique car ses électrons sont fortement liés aux atomes. Exemples : plastique, verre, air..

Objectifs Pédagogiques

Décrire la structure atomique simplifiée d'un métal.
Expliquer le rôle des électrons libres dans la conduction électrique.
Identifier les métaux comme de bons conducteurs électriques.
Comprendre l'effet d'une tension électrique sur les électrons libres.
Différencier un matériau conducteur d'un matériau isolant.

Données de l'étude

Nous allons étudier un fil de cuivre, un métal couramment utilisé pour la conduction électrique, et analyser le comportement de ses électrons lorsqu'il est intégré dans un circuit simple.

Caractéristiques du Cuivre

Caractéristique	Description
Symbole Chimique	Cu
Numéro Atomique (Z)	29 (donc 29 protons et 29 électrons par atome neutre)
Structure Électronique simplifiée	Les électrons sont répartis en couches autour du noyau. Le ou les électrons les plus externes sont peu liés.
Propriété Électrique	Excellent conducteur électrique

Modèle simplifié de la structure du cuivre (sans tension)

Les atomes de métal perdent facilement leurs électrons externes qui deviennent des électrons libres, se déplaçant de façon désordonnée entre les ions positifs fixes.

Circuit Électrique Simple

On considère un circuit simple contenant un générateur, un interrupteur, et une portion de fil de cuivre ayant une certaine résistance.

Schéma du Circuit Simple Étudié

Circuit avec générateur (G) fournissant la tension U, et résistance (R) représentant le fil. I est le sens conventionnel du courant.

Grandeur	Symbole	Description	Unité
Tension	U	Force qui pousse les électrons	Volt (V)
Intensité	I	Débit d'électrons (quantité par seconde)	Ampère (A)
Résistance	R	Opposition au passage des électrons	Ohm (Ω)

Questions à traiter

Décrivez brièvement la structure d'un métal comme le cuivre en utilisant les termes "atomes", "ions positifs" et "électrons libres".
Pourquoi dit-on que les électrons externes des métaux sont "libres" ? Quel est leur rôle dans la conduction électrique ?
Que se passe-t-il lorsque l'on applique une tension électrique aux bornes d'un fil métallique (par exemple, en fermant un interrupteur dans un circuit) ?
Quelle est la principale différence entre un matériau conducteur (comme le cuivre) et un matériau isolant (comme le plastique) en termes d'électrons ?
Si un fil de cuivre a une résistance de 2 Ω et qu'on applique une tension de 6 V à ses bornes, quelle sera l'intensité du courant qui le traverse ? (Utilisez la loi d'Ohm : U = R x I)

Les bases sur la Conduction Électrique

Pour comprendre comment le courant circule dans les métaux, il faut connaître quelques concepts clés sur la matière et l'électricité.

1. Structure de l'Atome et des Métaux
Toute matière est faite d'atomesPlus petite partie d'un élément chimique qui conserve ses propriétés. Constitué d'un noyau (protons + neutrons) et d'électrons qui tournent autour.. Un atome a un noyau central (chargé positivement) et des électrons (chargés négativement) qui tournent autour. Dans un métal, les atomes sont rangés de façon ordonnée. Les électrons les plus externes sont faiblement liés au noyau et peuvent facilement quitter leur atome : ce sont les électrons libres. Les atomes qui ont perdu ces électrons deviennent des ions positifs fixes.

2. Courant Électrique et Tension
Le courant électrique est un déplacement ordonné d'électrons libres. Sans tension, ces électrons bougent de façon désordonnée. Lorsqu'on applique une tension (avec une pile par exemple), cela crée un "champ électrique" qui pousse les électrons libres à se déplacer tous dans la même direction (du pôle - vers le pôle + du générateur à l'extérieur de celui-ci). Ce mouvement collectif est le courant électrique. Son intensité (I), mesurée en Ampères (A), représente le "débit" d'électrons.

3. Conducteurs et Isolants
Les conducteurs (métaux, graphite, solutions ioniques) possèdent des porteurs de charges mobiles (électrons libres ou ions) qui peuvent se déplacer facilement sous l'effet d'une tension. Les isolants (plastique, verre, air sec) n'ont pas ou très peu de porteurs de charges mobiles ; leurs électrons sont fortement liés aux atomes et ne peuvent pas circuler.

4. Loi d'Ohm
Pour un conducteur comme un fil métallique (appelé "conducteur ohmique"), la tension (U) à ses bornes, l'intensité (I) qui le traverse et sa résistance (R) sont liées par la loi d'Ohm. La résistance, mesurée en Ohms (Ω), représente la difficulté que rencontrent les électrons à circuler.

Formule de la loi d'Ohm

U = R \times I

Où :
U est la tension en Volts (V)
R est la résistance en Ohms (Ω)
I est l'intensité en Ampères (A)

On peut aussi écrire : \(I = \frac{U}{R}\) ou \(R = \frac{U}{I}\)

Correction : Conduction Électrique dans les Métaux

Question 1 : Décrivez brièvement la structure d'un métal comme le cuivre en utilisant les termes "atomes", "ions positifs" et "électrons libres".

Principe

Il s'agit de décrire comment les atomes sont organisés dans un métal solide et ce qui arrive à certains de leurs électrons.

Mini-Cours

Les métaux à l'état solide forment une structure cristalline où les atomes sont très proches et ordonnés. Chaque atome métallique possède des électrons sur différentes couches. Ceux de la couche externe sont moins attirés par le noyau.

Réponse

Dans un métal comme le cuivre, les atomes sont rangés de manière ordonnée. Chaque atome perd un ou plusieurs de ses électrons externes, qui deviennent alors des électrons libres pouvant se déplacer dans tout le métal. Les atomes qui ont perdu ces électrons forment des ions positifs qui restent fixes dans la structure du métal.

Schéma

Modèle simplifié de la structure du cuivre (sans tension)

Réflexions

Ce modèle simple explique pourquoi les métaux sont solides (grâce à l'attraction entre les ions positifs et les électrons libres) et pourquoi ils sont conducteurs (grâce à la mobilité des électrons libres). Il montre que le métal est globalement neutre électriquement, car il y a autant de charges positives (protons dans les noyaux des ions) que de charges négatives (électrons restants sur les ions + électrons libres).

Points de vigilance

Ne pas confondre un ion positif (atome ayant perdu des électrons) avec le noyau de l'atome (qui contient les protons et les neutrons). L'ion positif comprend le noyau ET les électrons internes restants. Attention aussi, ce modèle est très simplifié ; en réalité, la structure est tridimensionnelle et les électrons obéissent aux lois de la mécanique quantique.

Points à retenir

La structure des métaux est un réseau d'ions positifs fixes baignant dans une "mer" d'électrons libres mobiles.

Mini Fiche Mémo

Synthèse Q1: Métal = Ions positifs fixes + Électrons libres mobiles.

Question 2 : Pourquoi dit-on que les électrons externes des métaux sont "libres" ? Quel est leur rôle dans la conduction électrique ?

Principe

Il faut expliquer pourquoi certains électrons sont qualifiés de "libres" et comment leur mobilité permet le passage du courant.

Mini-Cours

Les électrons des couches externes des atomes métalliques sont éloignés du noyau et moins fortement attirés. Ils peuvent facilement passer d'un atome à l'autre. Le courant électrique étant un déplacement de charges, ces électrons mobiles sont les porteurs de charge dans les métaux.

Réponse

On dit que les électrons externes sont "libres" car ils sont faiblement liés à leur noyau atomique d'origine et peuvent se déplacer facilement d'atome en atome dans toute la structure du métal. Leur rôle est essentiel : ce sont ces électrons libres qui, en se déplaçant de manière ordonnée sous l'effet d'une tension, constituent le courant électrique dans les métaux.

Réflexions

La "liberté" de ces électrons est la clé de la conductivité métallique. Plus il y a d'électrons libres par atome et plus ils se déplacent facilement (faible résistance), meilleur est le conducteur. C'est pourquoi l'argent, le cuivre et l'or sont d'excellents conducteurs.

Points de vigilance

Attention, tous les électrons d'un atome ne sont pas libres. Seuls ceux des couches externes le sont dans les métaux. Les électrons des couches internes restent liés à leur noyau.

Points à retenir

Les électrons libres sont mobiles et sont les porteurs de charge responsables du courant électrique dans les métaux.

A vous de jouer

Dans un isolant comme le plastique, les électrons sont-ils majoritairement libres ou liés aux atomes ?

Mini Fiche Mémo

Synthèse Q2: Électrons libres = faiblement liés, mobiles, porteurs de charge.

Question 3 : Que se passe-t-il lorsque l'on applique une tension électrique aux bornes d'un fil métallique ?

Principe

Il faut décrire l'effet d'une source de tension (pile, générateur) sur le mouvement des électrons libres dans le fil.

Mini-Cours

Une tension électrique crée une différence de potentiel entre deux points. Dans un conducteur, cela génère un champ électrique qui exerce une force sur les charges mobiles. Les électrons (négatifs) sont attirés par le potentiel le plus élevé (borne +) et repoussés par le potentiel le plus bas (borne -).

Réponse

Lorsqu'on applique une tension électrique (par exemple avec une pile) aux bornes d'un fil métallique, les électrons libres, qui se déplaçaient de façon désordonnée, sont mis en mouvement de manière ordonnée. Ils sont repoussés par la borne négative (-) et attirés par la borne positive (+) du générateur. Ce déplacement d'ensemble des électrons libres constitue le courant électrique qui circule dans le fil.

Schéma

Mouvement des électrons sous tension

Réflexions

Il est intéressant de noter que la vitesse moyenne de déplacement des électrons dans le fil (appelée vitesse de dérive) est en fait très lente (quelques millimètres par seconde). Cependant, l'effet électrique (l'allumage de l'ampoule) est quasi instantané car le champ électrique se propage à une vitesse proche de celle de la lumière, mettant en mouvement *tous* les électrons libres du circuit presque simultanément, un peu comme une chaîne de billes qui se pousse.

Points de vigilance

Attention aux sens ! Les électrons (charges négatives) se déplacent de la borne (-) vers la borne (+) à l'extérieur du générateur. Cependant, le sens conventionnel du courant (celui utilisé dans les schémas avec la flèche I) va de la borne (+) vers la borne (-) à l'extérieur du générateur. C'est une convention historique, comme si des charges positives se déplaçaient. Il faut bien distinguer les deux.

Points à retenir

La tension fournie par un générateur met en mouvement ordonné les électrons libres dans un conducteur, créant ainsi le courant électrique.

Mini Fiche Mémo

Synthèse Q3: Tension → Mouvement ordonné des électrons libres → Courant électrique.

Question 4 : Quelle est la principale différence entre un matériau conducteur et un matériau isolant en termes d'électrons ?

Principe

Il faut comparer la disponibilité et la mobilité des électrons dans ces deux types de matériaux.

Mini-Cours

La capacité d'un matériau à conduire l'électricité dépend directement de la présence de porteurs de charges mobiles. Dans les solides, ce sont principalement les électrons.

Réponse

La principale différence réside dans la présence et la mobilité des électrons :

Un conducteur (comme le cuivre) possède de nombreux électrons libres qui peuvent se déplacer facilement dans tout le matériau.
Un isolant (comme le plastique) a très peu ou pas d'électrons libres. Ses électrons sont fortement liés aux noyaux des atomes et ne peuvent pas se déplacer facilement pour former un courant.

Réflexions

Cette différence explique pourquoi on utilise des métaux pour les fils et des plastiques pour les gaines. Il existe aussi des matériaux intermédiaires, les semi-conducteurs (comme le silicium), dont la conductivité peut être contrôlée, ce qui est la base de l'électronique moderne (transistors, puces).

Points de vigilance

Il ne faut pas croire qu'un isolant parfait existe ou qu'il ne contient absolument *aucun* électron mobile. Même les meilleurs isolants peuvent devenir conducteurs si la tension appliquée est suffisamment élevée (c'est le "claquage" de l'isolant). La différence est surtout une question de *quantité* et de *facilité de mouvement* des porteurs de charge.

Astuces

Pensez aux fils électriques : le cuivre à l'intérieur conduit le courant (conducteur), tandis que la gaine en plastique autour empêche le courant de "s'échapper" (isolant).

Points à retenir

Conducteur : Beaucoup d'électrons libres mobiles.
Isolant : Électrons fortement liés, pas ou peu mobiles.

Mini Fiche Mémo

Synthèse Q4: Conducteur = électrons mobiles ; Isolant = électrons liés.

Question 5 : Si un fil de cuivre a une résistance de 2 Ω et qu'on applique une tension de 6 V à ses bornes, quelle sera l'intensité du courant qui le traverse ? (Loi d'Ohm : U = R x I)

Principe (le concept physique)

Il s'agit d'utiliser la relation fondamentale qui lie la tension (la "force" qui pousse les électrons), la résistance (l'opposition au passage des électrons) et l'intensité (le "débit" d'électrons) dans un circuit simple pour déterminer l'une de ces grandeurs lorsque les deux autres sont connues. C'est l'application directe de la loi d'Ohm.

Mini-Cours (approfondissement théorique)

La loi d'Ohm, établie expérimentalement par Georg Ohm au début du XIXe siècle, est une loi physique empirique qui décrit la relation entre tension, intensité et résistance pour certains matériaux conducteurs appelés conducteurs ohmiques (la plupart des métaux à température constante en font partie). Elle stipule que, pour ces matériaux, la tension appliquée est directement proportionnelle à l'intensité du courant qui en résulte. Le facteur de proportionnalité constant est la résistance électrique du conducteur.

Remarque Pédagogique (le conseil du professeur)

Pour résoudre ce type de problème de calcul simple en électricité : 1) Lisez bien l'énoncé pour identifier clairement les grandeurs données (avec leurs valeurs et unités) et la grandeur que l'on cherche. 2) Écrivez la formule de base (ici, la loi d'Ohm U=RxI). 3) Si nécessaire, transformez la formule pour isoler la grandeur recherchée (ici, I=U/R). 4) Faites l'application numérique en faisant bien attention aux unités (ici V et Ω donnent des A, c'est bon). 5) Donnez le résultat avec l'unité correcte.

Normes (la référence réglementaire)

La loi d'Ohm n'est pas une norme au sens réglementaire (comme une norme de sécurité électrique NF C 15-100), mais une loi physique fondamentale. Elle est cependant universellement utilisée et enseignée comme base de l'électricité et de l'électronique. Les unités (Volt, Ampère, Ohm) sont définies par le Système International d'unités (SI).

Formule(s) (l'outil mathématique)

Loi d'Ohm de base

U = R \times I

Transformation pour calculer l'intensité (I)

\begin{aligned} \frac{U}{R} &= \frac{R \times I}{R} \\ I &= \frac{U}{R} \end{aligned}

Unités SI : U en Volts (\(\text{V}\)), R en Ohms (\(\Omega\)), I en Ampères (\(\text{A}\)).

Hypothèses (le cadre du calcul)

Pour appliquer simplement la loi d'Ohm U=RI ici, on fait les hypothèses suivantes :

Le fil de cuivre est un conducteur ohmique : sa résistance R est constante et ne dépend pas de la tension U ou de l'intensité I (ce qui est une bonne approximation pour les métaux dans une certaine plage de fonctionnement).
La température du fil reste constante pendant la mesure, car la résistance des métaux varie avec la température.
Le circuit est en courant continu (la tension de 6V est constante).

Donnée(s) (les chiffres d'entrée)

Grandeur	Symbole	Valeur	Unité
Tension	U	6	V
Résistance	R	2	Ω

Astuces (Pour aller plus vite)

Mémorisez le "triangle de la loi d'Ohm" : placez U en haut, R et I en bas côte à côte. Pour trouver une grandeur, cachez-la avec votre doigt :

Cachez U : il reste R et I côte à côte -> \(U = R \times I\).
Cachez I : il reste U au-dessus de R -> \(I = U / R\).
Cachez R : il reste U au-dessus de I -> \(R = U / I\).

C'est un moyen mnémotechnique utile pour retrouver rapidement la bonne formule.

Schéma (Avant les calculs)

Circuit Schématique avant calcul

Calcul(s) (l'application numérique)

Application numérique de I = U / R

I = \frac{6 \, \text{V}}{2 \, \Omega}

Résultat du calcul

I = 3 \, \text{A}

Le résultat est en Ampères (\(\text{A}\)), car les unités de départ étaient des Volts (\(\text{V}\)) et des Ohms (\(\Omega\)).

Schéma (Après les calculs)

Circuit Schématique avec Résultat

Réflexions (l'interprétation du résultat)

Une intensité de 3 Ampères signifie qu'une quantité de charge électrique de 3 Coulombs traverse n'importe quelle section du fil chaque seconde. Sachant qu'un électron porte une charge d'environ \(-1.6 \times 10^{-19}\) C, cela représente un flux énorme d'environ \(3 / (1.6 \times 10^{-19}) \approx 1.875 \times 10^{19}\) électrons par seconde ! Pour une tension domestique (230V), une telle intensité correspondrait à une puissance \(P = U \times I = 230\,\text{V} \times 3\,\text{A} = 690\,\text{W}\), typique d'un petit appareil chauffant.

Points de vigilance (les erreurs à éviter)

Les erreurs classiques à éviter lors de l'application de la loi d'Ohm sont :

Inversion de la formule : Ne pas confondre \(I=U/R\) avec \(I=R/U\) ou \(I=U \times R\). L'utilisation du triangle (voir Astuces) peut aider.
Erreurs d'unités : Toujours vérifier que la tension est en Volts (\(\text{V}\)) et la résistance en Ohms (\(\Omega\)) pour obtenir une intensité en Ampères (\(\text{A}\)). Si on donne des k\(\Omega\) ou des mV, il faut convertir avant le calcul (\(1 \, \text{k}\Omega = 1000 \, \Omega\), \(1 \, \text{mV} = 0.001 \, \text{V}\)).
Application à des composants non-ohmiques : Se rappeler que U=RI n'est valable que pour les conducteurs ohmiques à température constante.

Points à retenir (permettre a l'apprenant de maitriser la question)

Pour maîtriser cette question, retenez :

La loi d'Ohm : \(U = R \times I\).
La formule dérivée pour calculer l'intensité : \(I = U / R\).
Les unités associées : Tension (U) en Volts (\(\text{V}\)), Résistance (R) en Ohms (\(\Omega\)), Intensité (I) en Ampères (\(\text{A}\)).
La méthode : Identifier données -> Choisir/transformer formule -> Vérifier unités -> Calculer -> Donner résultat avec unité.

Le saviez-vous ? (la culture de l'ingénieur)

La résistance électrique d'un fil métallique dépend non seulement du matériau (sa résistivité, \(\rho\)) mais aussi de ses dimensions : elle est proportionnelle à sa longueur (L) et inversement proportionnelle à son aire de section (S). La formule est \(R = \rho \times (L/S)\). C'est pourquoi les longs fils fins ont une résistance plus élevée que les fils courts et épais du même matériau. Le cuivre a une très faible résistivité, c'est pourquoi il est très utilisé en électricité.

FAQ (pour lever les doutes)

Voici quelques questions fréquentes sur l'application de la loi d'Ohm :

Résultat Final (la conclusion chiffrée)

En appliquant la loi d'Ohm (\(I = U/R\)) avec \(U = 6 \, \text{V}\) et \(R = 2 \, \Omega\), l'intensité du courant calculée est \(I = 3 \, \text{A}\).

A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)

Maintenant, calculez l'intensité si la tension était de 12 V (le double) avec la même résistance de 2 Ω. Qu'observez-vous par rapport au résultat précédent ?

(Observation attendue : l'intensité double aussi, car I est proportionnel à U si R est constant).

Mini Fiche Mémo

Synthèse Q5: Loi d'Ohm : \(U = R \times I\). Calcul de I : \(I = U / R\). Application : \(I = 6\,\text{V} / 2\,\Omega = 3\,\text{A}\). Vérifier proportionnalité et unités (\(\text{V}, \Omega, \text{A}\)).

Outil Interactif : Simulateur de la Loi d'Ohm

Utilisez les curseurs pour modifier la tension (U) appliquée à un conducteur et sa résistance (R). Observez comment l'intensité du courant (I) change en conséquence.

Paramètres d'Entrée

Tension (U) 6 V

Résistance (R) 2 Ω

Résultat Calculé

Intensité (I = U / R) - A

Puissance (P = U x I) - W

Glossaire

Atome: Plus petite partie d'un élément chimique qui conserve ses propriétés. Constitué d'un noyau (protons + neutrons) et d'électrons qui tournent autour.
Conducteur: Matériau qui permet le passage facile du courant électrique grâce à la présence de porteurs de charges mobiles (comme les électrons libres dans les métaux).
Courant électrique: Déplacement ordonné de porteurs de charges électriques, généralement des électrons dans les métaux.
Électron libre: Électron externe des atomes métalliques qui n'est pas lié à un atome spécifique et peut se déplacer facilement dans tout le métal.
Intensité (I): Mesure du débit de charge électrique. L'unité est l'Ampère (A).
Ion positif: Atome ou groupe d'atomes qui a perdu un ou plusieurs électrons et porte donc une charge électrique positive.
Isolant: Matériau qui résiste fortement au passage du courant électrique car ses électrons sont fortement liés aux atomes. Exemples : plastique, verre, air.
Loi d'Ohm: Relation entre la tension (U), la résistance (R) et l'intensité (I) dans un conducteur ohmique : U = R x I.
Métal: Matériau caractérisé par sa bonne conductivité électrique et thermique, son éclat et sa malléabilité. Exemples : cuivre, fer, aluminium.
Résistance (R): Propriété d'un matériau à s'opposer au passage du courant électrique. L'unité est l'Ohm (Ω).
Tension électrique (U): Différence de potentiel électrique entre deux points d'un circuit, qui met en mouvement les charges électriques. Son unité est le Volt (V).

Chargement...

Objectifs Pédagogiques

Données de l'étude

Caractéristiques du Cuivre

Modèle simplifié de la structure du cuivre (sans tension)

Circuit Électrique Simple

Schéma du Circuit Simple Étudié

Questions à traiter

Les bases sur la Conduction Électrique

Correction : Conduction Électrique dans les Métaux

Question 1 : Décrivez brièvement la structure d'un métal comme le cuivre en utilisant les termes "atomes", "ions positifs" et "électrons libres".

Principe

Mini-Cours

Réponse

Schéma

Modèle simplifié de la structure du cuivre (sans tension)

Réflexions

Points de vigilance

Points à retenir

Mini Fiche Mémo

Question 2 : Pourquoi dit-on que les électrons externes des métaux sont "libres" ? Quel est leur rôle dans la conduction électrique ?

Principe

Mini-Cours

Réponse

Réflexions

Points de vigilance

Points à retenir

A vous de jouer

Mini Fiche Mémo

Question 3 : Que se passe-t-il lorsque l'on applique une tension électrique aux bornes d'un fil métallique ?

Principe

Mini-Cours

Réponse

Schéma

Mouvement des électrons sous tension

Réflexions

Points de vigilance

Points à retenir

Mini Fiche Mémo

Question 4 : Quelle est la principale différence entre un matériau conducteur et un matériau isolant en termes d'électrons ?

Principe

Mini-Cours

Réponse

Réflexions

Points de vigilance

Astuces

Points à retenir

Mini Fiche Mémo

Question 5 : Si un fil de cuivre a une résistance de 2 Ω et qu'on applique une tension de 6 V à ses bornes, quelle sera l'intensité du courant qui le traverse ? (Loi d'Ohm : U = R x I)

Principe (le concept physique)

Mini-Cours (approfondissement théorique)

Remarque Pédagogique (le conseil du professeur)

Normes (la référence réglementaire)

Formule(s) (l'outil mathématique)

Hypothèses (le cadre du calcul)

Donnée(s) (les chiffres d'entrée)

Astuces (Pour aller plus vite)

Schéma (Avant les calculs)

Circuit Schématique avant calcul

Calcul(s) (l'application numérique)

Schéma (Après les calculs)

Circuit Schématique avec Résultat

Réflexions (l'interprétation du résultat)

Points de vigilance (les erreurs à éviter)

Points à retenir (permettre a l'apprenant de maitriser la question)

Le saviez-vous ? (la culture de l'ingénieur)

FAQ (pour lever les doutes)

Résultat Final (la conclusion chiffrée)

A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)

Mini Fiche Mémo

Outil Interactif : Simulateur de la Loi d'Ohm

Paramètres d'Entrée

Résultat Calculé

Quiz Final : Testez vos connaissances

Glossaire

Exercices Physique Chimie

Laisser un commentaire
