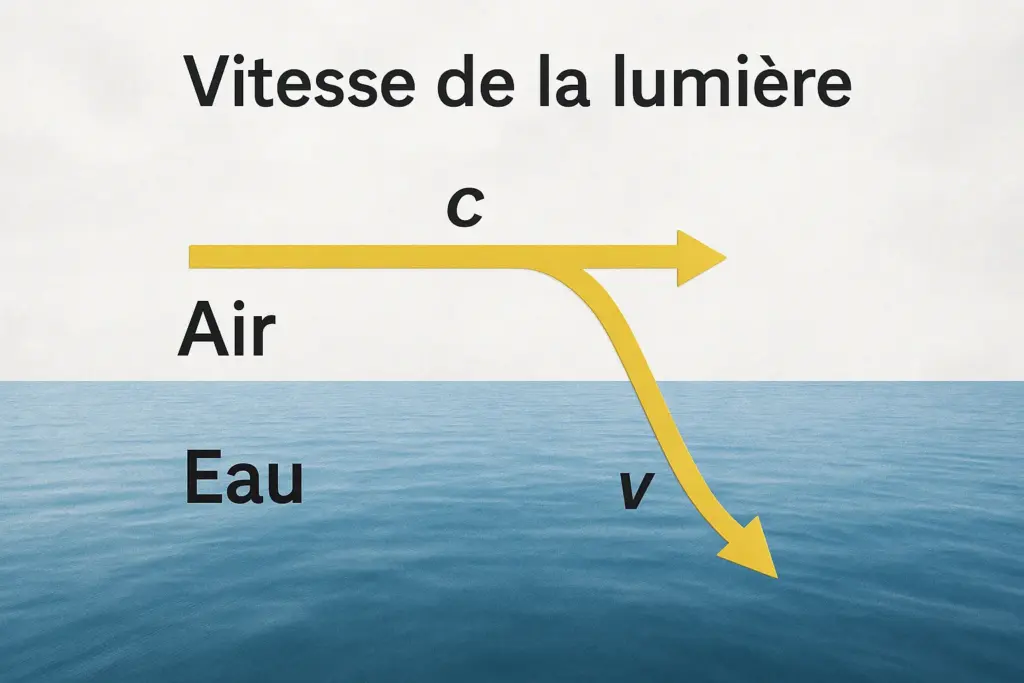

Calcul de la Vitesse de la Lumière dans l'Eau
📝 Situation du Projet
Le laboratoire de recherche océanographique "Némo-Station", immergé par \( 2500 \) mètres de fond dans l'Atlantique Nord, est un centre névralgique pour l'étude du changement climatique. Jusqu'à présent, les téraoctets de données collectés (vidéos haute définition de la faune abyssale, relevés sismiques, analyses chimiques) étaient remontés laborieusement par des capsules physiques ou via des câbles à fibre optique sujets à la rupture à cause des courants marins violents.
Pour sécuriser et accélérer ces transferts vers le navire de support "Calypso" en surface, la direction technique a validé le déploiement du système "Deep Link". Ce système repose sur une transmission sans fil par laser. Contrairement aux ondes radio qui sont absorbées en quelques centimètres par l'eau salée, ou aux ondes acoustiques (sonars) qui sont trop lentes (\( 1500 \text{ m/s} \)) pour du haut débit, la lumière visible dans le spectre bleu-vert possède une capacité de pénétration unique.
Cependant, la synchronisation temporelle entre l'émetteur (au fond) et le récepteur (en surface) doit être parfaite. Les protocoles de communication à ultra-haute fréquence nécessitent de connaître le "temps de vol" exact des photons pour corriger la latence. Votre rôle est crucial : vous devez calculer cette latence théorique avec une précision absolue, en tenant compte des propriétés physiques de l'eau de mer qui agit comme un milieu ralentisseur pour la lumière.
En qualité de Physicien Junior au Bureau d'Études Optiques, vous êtes mandaté pour réaliser la note de calcul de référence "\( T_0 \)". Vous devez déterminer la vitesse exacte de propagation du faisceau laser dans la colonne d'eau salée, puis en déduire le délai de transmission (latence) entre la station et le navire. Ce paramètre sera directement injecté dans le firmware des horloges atomiques du système.
- Localisation & Environnement
Fosse Océanique (Atlantique Nord) - Zone Abyssale - Obscurité totale - Milieu de Propagation
Eau de mer standard (Salinité \( 35 \text{ g/L} \), Température \( 4^{\circ}\text{C} \) constante) - Technologie Source
Laser à Solide Nd:YAG doublé en fréquence (Green \( 532 \text{ nm} \))
"Attention, jeune collègue : ne confondez pas la distance et la vitesse ! Et surtout, surveillez vos unités. La vitesse de la lumière est souvent exprimée en kilomètres par seconde (km/s), alors que nos relevés bathymétriques (profondeur) sont en mètres (m). Une erreur de conversion d'un facteur 1000 rendrait le calibrage inopérant. Soyez rigoureux."
Pour mener à bien cette étude, vous disposez d'un ensemble de données issues des normes internationales et des spécifications techniques du matériel déployé. Aucune mesure n'est à effectuer, toutes les valeurs nécessaires sont fournies ci-dessous.
📚 Référentiel Scientifique & Normatif
Les calculs doivent être effectués en conformité avec les standards suivants :
- Système International d'Unités (SI) : Cadre de référence pour toutes les grandeurs physiques (mètre, seconde).
- Modèle de l'Optique Géométrique (Lois de Snell-Descartes) : Nous considérons la lumière comme un rayon se déplaçant en ligne droite dans un milieu homogène.
- Constantes CODATA : Valeurs recommandées pour les constantes physiques fondamentales.
[Art. 3.1] MILIEU DE PROPAGATION
Pour simplifier le modèle de calcul en phase préliminaire, la colonne d'eau est considérée comme un milieu parfaitement homogène et isotrope. Les variations de densité dues à la thermocline sont négligées pour le calcul \( T_0 \).
[Art. 3.2] INDICE DE RÉFRACTION ET MATÉRIAU
L'interaction lumière-matière dans l'eau salée est modélisée par un "indice de réfraction" noté \( n \). Cet indice quantifie le facteur de ralentissement de la lumière par rapport au vide. Pour la longueur d'onde de \( 532 \text{ nm} \) (Laser Vert), cet indice est fixé à \( 1,33 \).
[Art. 3.3] GÉOMÉTRIE DU TIR
Le navire se positionne dynamiquement (DP) exactement à la verticale de la station. Le trajet optique est donc considéré comme un segment de droite vertical de longueur égale à la profondeur.
Les valeurs ci-dessous sont certifiées par le Bureau International des Poids et Mesures (BIPM) pour les constantes, et par les relevés bathymétriques in-situ pour les variables locales.
| CONSTANTES UNIVERSELLES | |
| Vitesse de la lumière (Vide/Air) | \( 300\,000 \text{ km/s} \) (Valeur arrondie usuelle) |
| PARAMÈTRES LOCAUX (Relevés Sonde CTD) | |
| Indice de réfraction de l'eau (\(n\)) | \( 1,33 \) (grandeur sans dimension) |
| Profondeur de la Station (\(d\)) | \( 2\,500 \text{ m} \) (précision ± 1m) |
| Désignation de la Variable | Symbole | Valeur Numérique | Unité SI / Usuelle |
|---|---|---|---|
| Célérité (Vitesse) de la lumière dans le vide | \( c \) | \( 300\,000 \) | km/s (Kilomètres par seconde) |
| Indice de réfraction du milieu (Eau) | \( n \) | \( 1,33 \) | (Sans dimension) |
| Distance à parcourir (Profondeur) | \( d \) | \( 2\,500 \) | m (Mètres) |
E. Protocole de Résolution
Afin de garantir la fiabilité du calibrage, nous allons procéder étape par étape, en commençant par le calcul de la vitesse effective avant d'en déduire le temps de parcours.
Analyse de la vitesse théorique
Rappel des principes fondamentaux sur la vitesse de la lumière dans le vide.
Calcul de la vitesse dans l'eau
Détermination de la vitesse réelle du laser freiné par le milieu aquatique.
Conversion des distances
Harmonisation des unités (km vs m) pour éviter les erreurs d'échelle.
Détermination du Temps de Latence
Calcul final de la durée du trajet pour le calibrage des horloges.
Calcul de la Vitesse de la Lumière dans l'Eau
🎯 Objectif
L'objectif de cette première étape est d'établir la valeur fondamentale de référence qui servira de base à tous nos calculs ultérieurs. En physique, avant d'étudier un phénomène perturbé (comme la lumière ralentie par l'eau), il est impératif de définir l'état "normal" ou "idéal" du système, c'est-à-dire la propagation de la lumière sans aucun obstacle (dans le vide).
📚 Référentiel
Cette étape s'appuie sur les définitions du Bureau International des Poids et Mesures (BIPM) et sur les postulats de la Relativité Restreinte qui définissent la vitesse de la lumière comme une constante indépassable.
Pour un physicien, la lumière est une onde électromagnétique qui n'a pas besoin de support matériel pour se déplacer. Contrairement au son qui a besoin d'air ou d'eau pour vibrer, la lumière "préfère" le vide : c'est là qu'elle est la plus performante. Dès qu'elle rencontre de la matière (air, eau, verre), elle interagit avec les atomes et perd inévitablement de la vitesse. Notre point de départ est donc la vitesse maximale théorique possible dans l'univers.
La vitesse de la lumière dans le vide est une constante universelle notée \( c \) (du latin celeritas, vitesse). Depuis 1983, sa valeur est fixée exactement à \( 299\,792\,458 \text{ m/s} \). Cependant, pour des applications d'ingénierie courante ou des exercices pédagogiques, l'usage d'une valeur arrondie est non seulement toléré mais recommandé pour faciliter le calcul mental et la vérification des ordres de grandeur, sans perte significative de précision relative.
📋 Données d'Entrée
| Paramètre | Symbole | Valeur Retenue | Unité |
|---|---|---|---|
| Vitesse Lumière (Vide) | \( c \) | \( 300\,000 \) | km/s |
Mémorisez cette valeur sous la forme "3 fois 10 puissance 8 m/s" (\(3 \times 10^8\) m/s) ou "\( 300\,000 \text{ km/s} \)". C'est l'une des rares constantes à connaître par cœur en physique.
📝 Validation de la Valeur
Dans cette étape préliminaire, il n'y a pas de calcul mathématique complexe, mais une validation formelle de la donnée d'entrée qui conditionne tout le reste.
Nous posons l'égalité fondamentale pour la suite de l'exercice.
Interprétation Post-Calcul : Cette valeur est notre "plafond de vitesse". Tous les résultats de vitesse que nous calculerons par la suite (dans l'eau, le verre, etc.) devront obligatoirement être inférieurs à ce chiffre.
Nous avons fixé le cadre : la lumière part du laser avec un potentiel de vitesse de \( 300\,000 \text{ km/s} \). C'est cette vitesse "brute" que le milieu aquatique va venir atténuer.
La valeur est cohérente avec les standards éducatifs (Cycle 4 / Lycée). L'écart avec la valeur réelle (\( 299\,792 \text{ km/s} \)) est inférieur à 0.1%, ce qui est négligeable ici.
Attention à l'unité ! C'est des kilomètres par seconde. En mètres par seconde, il faudrait ajouter trois zéros (\(300\,000\,000\) m/s). Ne confondez pas km/s et km/h !
🎯 Objectif
Nous devons maintenant quantifier physiquement le ralentissement de la lumière lorsqu'elle traverse l'eau de mer. L'objectif est d'obtenir la valeur numérique exacte de la vitesse du laser dans ce milieu spécifique, notée \( v_{\text{eau}} \).
📚 Référentiel
Nous utilisons les principes de l'Optique Géométrique et plus particulièrement la définition de l'indice de réfraction, telle qu'enseignée dans les lois de Snell-Descartes.
L'eau est un milieu matériel dense, composé de molécules \( H_2O \) et d'ions (sel). Lorsque le champ électromagnétique de la lumière traverse ce milieu, il interagit avec les électrons des atomes. Cette interaction absorbe et réémet l'énergie, ce qui crée un retard global. Macroscopiquement, cela se traduit par une vitesse plus faible. En ingénierie optique, on ne s'amuse pas à calculer ces interactions atome par atome : on utilise un coefficient global appelé "Indice de Réfraction" (\( n \)). Si \( n=1 \), il n'y a pas de frein (vide). Si \( n=1.33 \), la lumière est freinée d'un facteur 1.33.
L'indice de réfraction absolu \( n \) d'un milieu transparent est défini comme le rapport entre la célérité de la lumière dans le vide (\( c \)) et sa vitesse dans ce milieu (\( v \)). C'est un nombre sans dimension (pas d'unité) toujours supérieur ou égal à 1.
Pour trouver la vitesse dans le milieu, on inverse la définition de l'indice :
Avec :
- \( v \) : Vitesse dans l'eau (km/s)
- \( c \) : Vitesse dans le vide (300 000 km/s)
- \( n \) : Indice de réfraction de l'eau (1,33)
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Vitesse vide \( c \) | \( 300\,000 \text{ km/s} \) |
| Indice eau \( n \) | \( 1,33 \) |
Diviser par \( 1,33 \) est mathématiquement équivalent à diviser par la fraction \( 4/3 \), c'est-à-dire multiplier par \( 3/4 \) (ou \( 0,75 \)). On s'attend donc à trouver 75% de la vitesse initiale.
📝 Calcul Détaillé
1. Pose du calculNous remplaçons les variables littérales par leurs valeurs numériques.
Le calcul donne un nombre avec beaucoup de décimales.
Nous arrondissons à l'entier le plus proche par cohérence avec les données.
Interprétation Post-Calcul : La lumière a perdu environ \( 75\,000 \text{ km/s} \) en entrant dans l'eau. C'est considérable, mais elle reste incroyablement véloce.
Nous avons déterminé la vitesse de croisière de notre "véhicule" (le photon). C'est cette valeur de \( 225\,564 \text{ km/s} \) qui devra être utilisée pour calculer la durée du trajet, et surtout pas la valeur \( 300\,000 \text{ km/s} \) qui ne s'applique qu'au vide.
Le résultat est bien inférieur à \( c \), ce qui respecte les lois de la physique. Il est du même ordre de grandeur (centaines de milliers de km/s), ce qui est correct.
L'erreur classique est de multiplier \( c \) par \( n \). Cela donnerait \( 399\,000 \text{ km/s} \), ce qui est physiquement impossible (rien ne va plus vite que la lumière dans le vide). Si vous trouvez un résultat > \( c \), vous vous êtes trompé d'opération !
🎯 Objectif
Cette étape intermédiaire est purement méthodologique mais cruciale : nous devons rendre compatibles nos unités de mesure. On ne peut pas mélanger des kilomètres et des mètres dans une même formule sans risquer une erreur d'un facteur 1000.
📚 Référentiel
Principes de l'Analyse Dimensionnelle et règles de conversion du Système Métrique.
Faisons l'inventaire :
1. Notre vitesse \( v \) est en km/s.
2. Notre distance \( d \) est donnée en mètres (\( 2500 \text{ m} \)).
Si nous divisons des mètres par des kilomètres, le résultat n'aura aucun sens physique direct. Nous avons deux stratégies : soit tout convertir en mètres (ce qui donnerait de très grands nombres pour la vitesse), soit convertir la distance en kilomètres. La deuxième option est plus simple à manipuler.
Le préfixe "kilo" (symbole k) signifie un facteur multiplicateur de 1000 (\( 10^3 \)). Ainsi, 1 kilomètre équivaut strictement à 1000 mètres. Inversement, pour passer de l'unité de base (mètre) au multiple (kilomètre), il faut diviser par 1000.
La relation simple est la suivante :
📋 Données d'Entrée
| Paramètre | Valeur Brute |
|---|---|
| Profondeur \( d \) | \( 2\,500 \text{ m} \) |
Visualisez l'opération : convertir des mètres en kilomètres revient à décaler la virgule de 3 rangs vers la gauche. \( 2500,0 \) devient \( 2,500 \).
📝 Calcul Détaillé
1. Conversion m vers kmApplication de la division par 1000.
Interprétation Post-Calcul : La distance à parcourir par le laser est donc de 2,5 kilomètres. C'est cette valeur "2,5" que nous injecterons dans la formule finale.
Nos données sont désormais "propres" et homogènes : une vitesse en km/s et une distance en km. Le calcul final donnera donc naturellement un temps en secondes.
\( 2500 \text{ m} \) correspond bien à \( 2,5 \text{ km} \). C'est une profondeur abyssale standard (environ 2,5 fois la hauteur de la tour Burj Khalifa si on l'immergeait).
C'est l'erreur "bête" qui coûte le plus de points aux examens : oublier cette conversion. Si vous divisez 2500 par 225 000, vous aurez un temps 1000 fois trop long !
🎯 Objectif
C'est l'aboutissement de notre étude. Nous allons déterminer la durée précise \( t \) que met le signal laser pour parcourir la distance séparant la station du navire. Cette valeur correspond à la latence optique du système de transmission.
📚 Référentiel
Nous utilisons la formule fondamentale de la Cinématique pour un Mouvement Rectiligne Uniforme (vitesse constante).
Nous sommes face à un problème classique de "trains qui se croisent", sauf qu'ici le train est un photon. Nous avons :
- Le "véhicule" (la lumière) qui roule à \( v \approx 225\,564 \text{ km/s} \).
- Le trajet (la profondeur) qui fait \( d = 2,5 \text{ km} \).
La question est : "Combien de temps faut-il pour faire 2,5 km quand on roule à plus de 200 000 km/s ?". Intuitivement, ce temps sera infime, une fraction minuscule de seconde. Nous devrons probablement utiliser la notation scientifique ou des sous-multiples (microsecondes) pour l'exprimer clairement.
La vitesse est définie comme la distance parcourue par unité de temps : \( v = d / t \).
Pour trouver le temps, il faut manipuler cette équation. En multipliant par \( t \) des deux côtés puis en divisant par \( v \), on isole l'inconnue.
La formule adaptée pour calculer une durée est :
Avec :
- \( t \) : Temps (secondes)
- \( d \) : Distance (km)
- \( v \) : Vitesse (km/s)
📋 Données Prêtes au Calcul
| Symbole | Valeur | Unité |
|---|---|---|
| \( d \) (Distance) | \( 2,5 \) | km |
| \( v \) (Vitesse) | \( 225\,564 \) | km/s |
Ne retapez pas "225564". Si possible, utilisez la touche "ANS" (réponse précédente) de votre calculatrice pour garder toutes les décimales du calcul de l'étape 2, cela augmentera la précision.
📝 Calcul Détaillé
1. Pose de la divisionOn divise la distance par la vitesse.
La calculatrice affiche un nombre très petit.
Pour les physiciens, il est plus propre d'écrire ce résultat en puissances de 10.
Sachant que \( 1 \mu s = 10^{-6} s \).
Interprétation Post-Calcul : Le signal met environ 11 millionièmes de seconde pour remonter. C'est extrêmement rapide, quasi instantané à l'échelle humaine, mais mesurable électroniquement.
Le système Deep Link aura une latence optique de 11 microsecondes. Cette valeur est excellente pour de la transmission de données. Pour comparaison, un ping internet classique est de 20 millisecondes (\( 20\,000 \text{ µs} \)), soit 2000 fois plus lent !
Vérifions : le son (\( 1,5 \text{ km/s} \)) mettrait \( 2,5 / 1,5 = 1,67 \) secondes. La lumière est bien \( 300\,000 / 1,5 = 200\,000 \) fois plus rapide que le son. Notre résultat (\( 0,000011 \text{ s} \)) est bien environ 200 000 fois plus petit que 1,67 s. Le calcul est cohérent.
Attention au nombre de zéros après la virgule lors de la recopie du résultat. Une erreur d'un zéro est une erreur d'un facteur 10 ! L'écriture scientifique \( 1.1 \times 10^{-5} \) est la plus sûre pour éviter cette erreur.
📄 Livrable Final (Note de Synthèse)
NÉMO LABS
Secteur Atlantique Nord - Zone 42
Note de Calculs T0 : Latence Optique
1. Synthèse de la demande
L'objectif est de déterminer le temps de propagation exact d'un signal laser (\( \lambda = 532 \text{ nm} \)) traversant une colonne d'eau de mer verticale de 2,5 km de profondeur. Ce calcul prend en compte le ralentissement de la lumière dû à l'indice de réfraction du milieu marin (\( n = 1,33 \)).
2. Données Techniques & Résultats
| Paramètre | Expression / Valeur | Résultat Retenu |
|---|---|---|
| Vitesse Lumière (Vide) | Référence absolue \( c \) | 300 000 km/s |
| Vitesse Effective (Eau) | \( v = c / 1,33 \) | ~ 225 564 km/s |
| Distance (Profondeur) | Conversion \( 2500 \text{ m} \to \text{km} \) | 2,5 km |
NÉMO-LABS
